Khung Cubic - Giải pháp đa năng cho máy in 3D

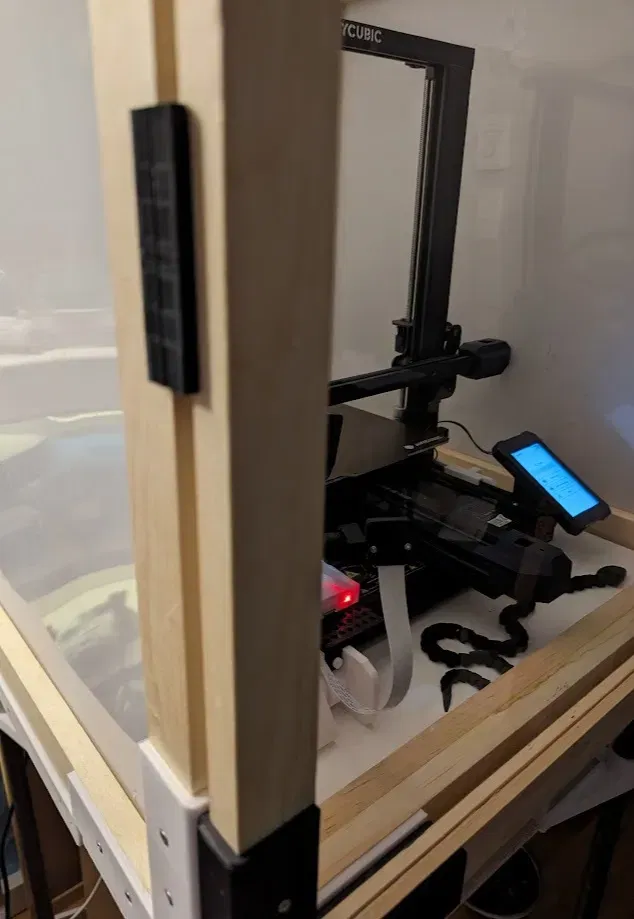

Khung này có cạnh gỗ, tấm nhựa mỏng và chân đế bằng ống sắt đen. Chi phí cho các tấm nhựa khoảng 50 đô, gỗ thêm 100 đô và ống sắt 150 đô. Tất cả tính theo đô la Canada.

Tôi đã dùng 8 thanh gỗ kích thước 1.5" x 3/4" x 8' ghép lại với nhau thành các thanh 1.5" x 1.5" x 8' bằng khoảng chục cái kẹp 1.5" mà tôi đã in để giữ các cạnh lại với nhau và làm cho chúng gọn gàng. Hãy đảm bảo bạn có các tấm nhựa mỏng kích thước 2' x 2', đôi khi có thêm khoảng 1/4 inch theo một chiều nào đó, rãnh sẽ đủ sâu để nếu bạn cắt sơ qua bằng máy cưa bàn thì cũng không thấy.

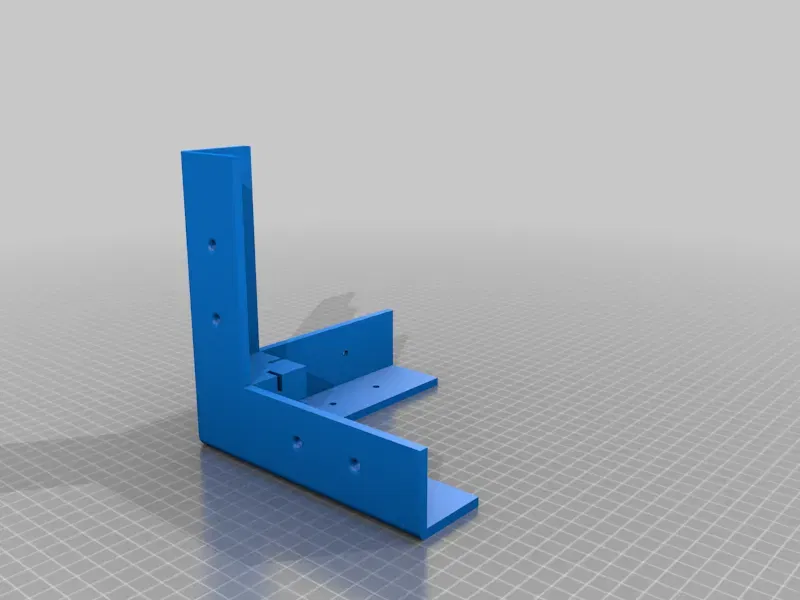

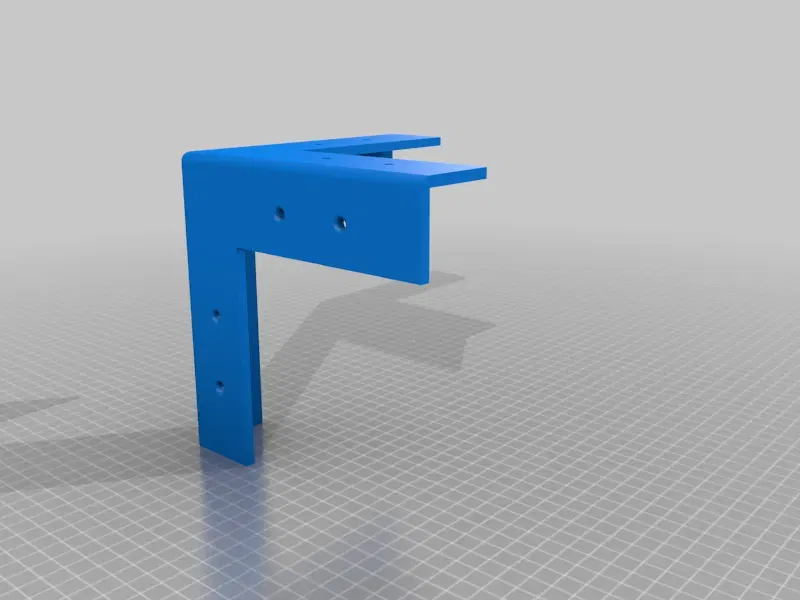

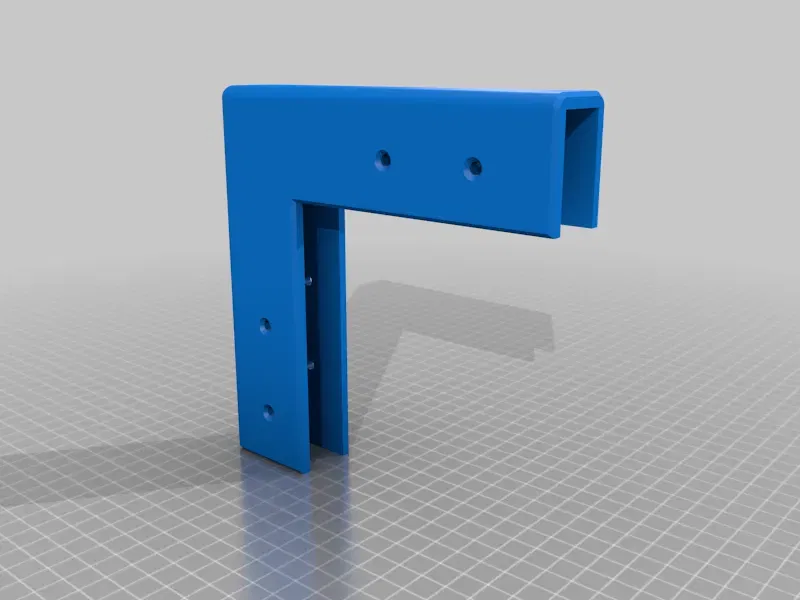

In 4 cái góc cho phần trên và 4 cái cho phần dưới, không quá quan trọng nhưng không có tấm đáy và các góc bo tròn bị lộn ngược để bạn có thể bắt vít nếu muốn. Hãy thử lắp một tấm với một góc ở mỗi đầu để lấy số đo cho mỗi cạnh gỗ, làm hơi dài hơn một chút. Tất cả chúng sẽ được cắt cùng kích thước, vì vậy hãy kiểm tra kỹ vài lần. Sau khi có 12 miếng gỗ, bạn cần thực hành cắt vài lần với vài mảnh gỗ thừa bằng máy cưa bàn hoặc tương đương để tạo một đường cắt theo chiều dài bằng độ rộng lưỡi cưa, thử với miếng góc để đảm bảo rãnh khớp. Làm một cái và thử lắp với hai miếng góc và một tấm, nó sẽ khá gần nhưng không cần phải hoàn hảo. Khi bạn đã cắt các rãnh phù hợp trên các cạnh gỗ thì chủ yếu là ghép chúng lại với nhau. Việc trượt tấm nhựa vào có thể hơi khó chịu, nó hơi mềm, hãy kiên nhẫn với nó, lắc nhẹ và hướng dẫn cho đến khi nó rơi vào vị trí, nếu nó bị cong quá nhiều, hãy cắt bớt vài mm.

Cửa sẽ sử dụng cùng kích thước cạnh theo chiều dài, nhưng lần này chỉ 3/4" và bạn sẽ phải điều chỉnh lại rãnh, ý tưởng tương tự như trước. Làm 4 cái và lắp ráp, bắt một hoặc hai con vít, nó đủ chặt để giữ với nhau.

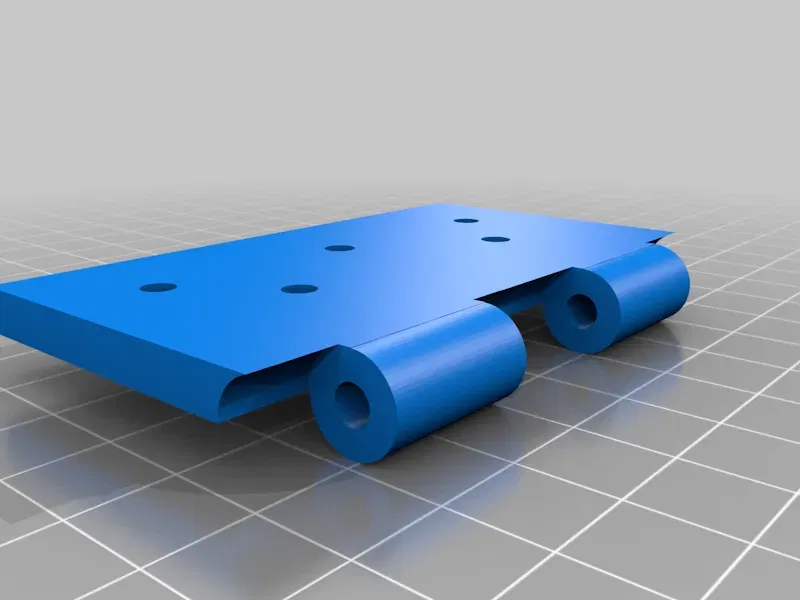

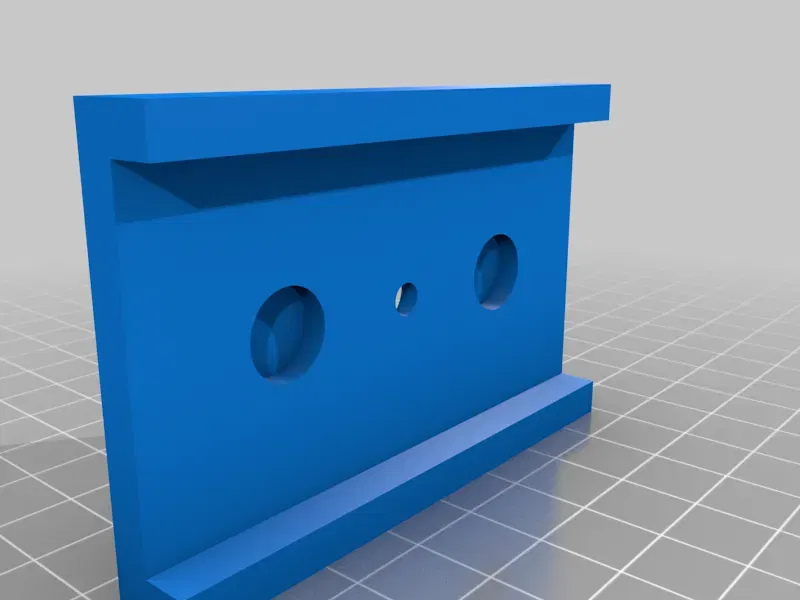

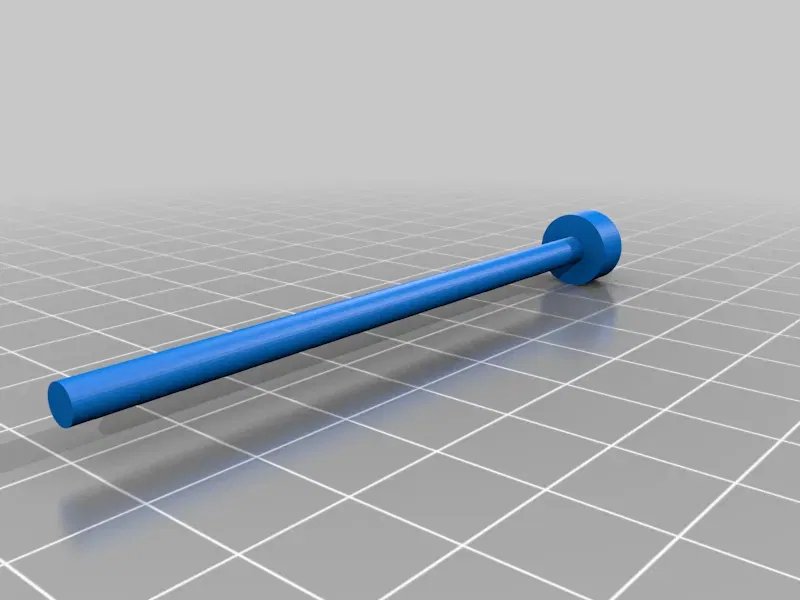

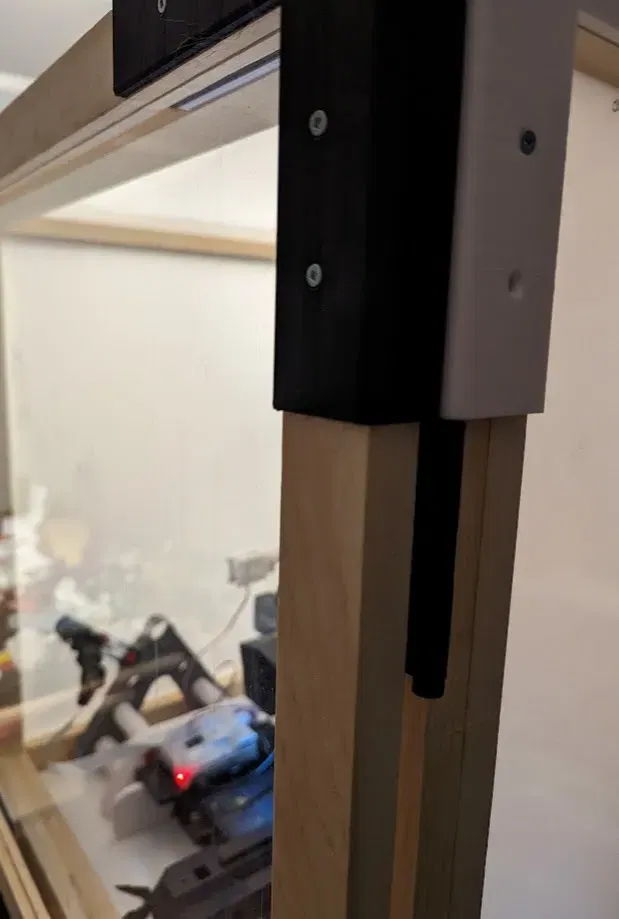

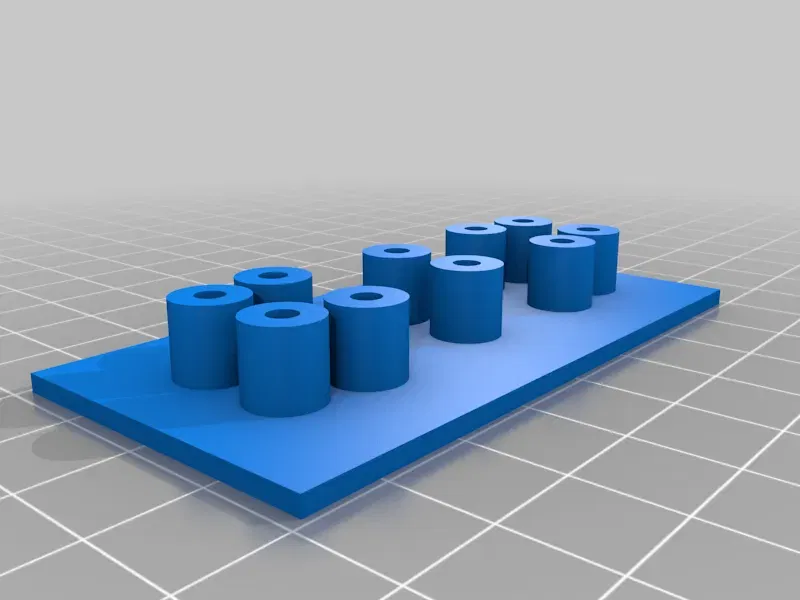

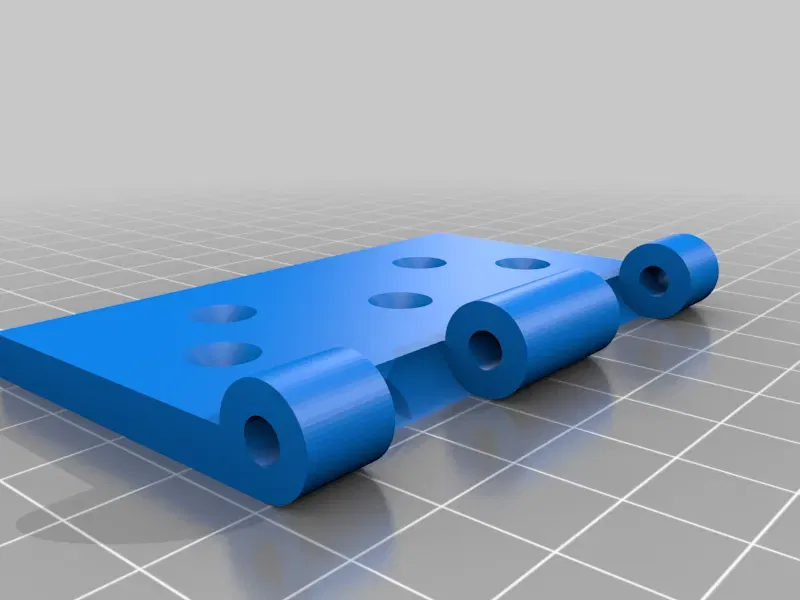

Sử dụng mũi khoan dẫn hướng với bản lề và bắt vít chúng ngược, cửa có thể sẽ hơi bị trũng xuống một chút. Dùng nút bịt để hoàn thiện bản lề hoặc chỉ cần dùng một cái đinh. Chốt có các vòng tròn để nhét nam châm vào, và được giữ cố định bằng một con vít, nó không quá chắc chắn, nhưng cũng có ích.

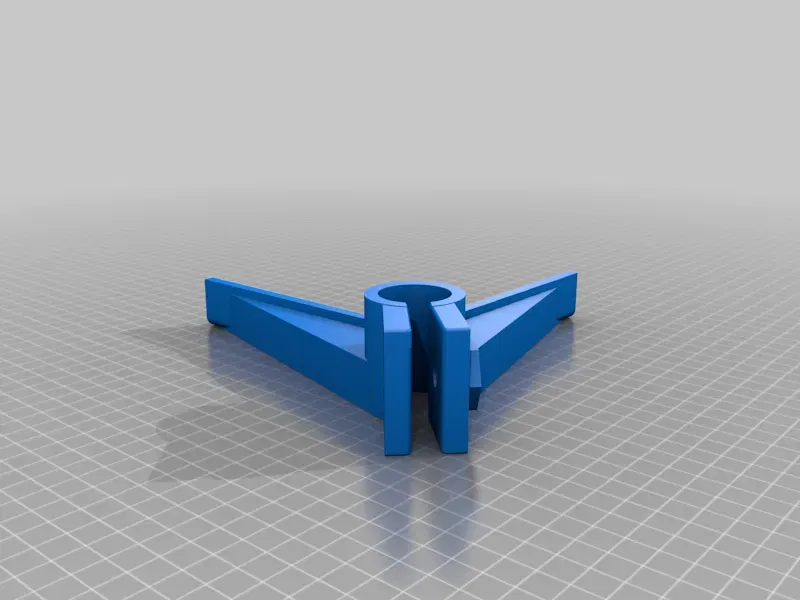

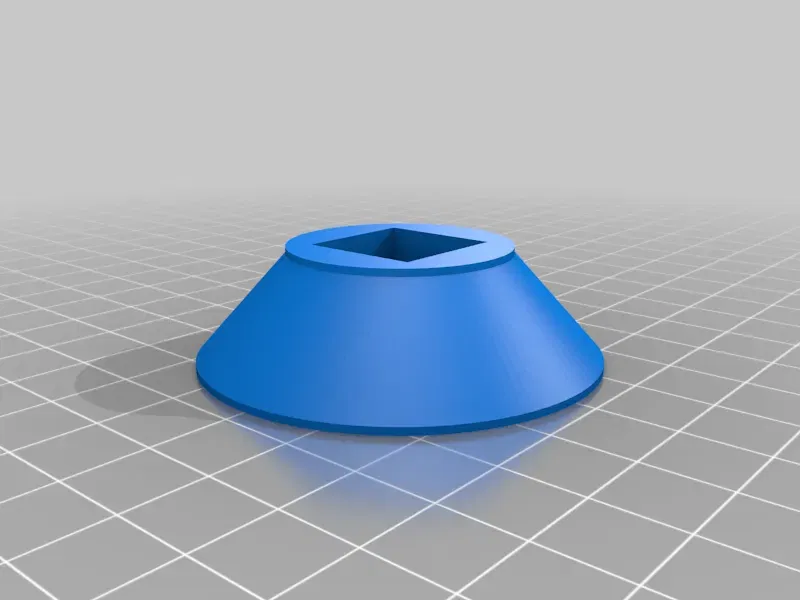

Tôi đã dùng ống sắt đen 3/4" vì tôi có sẵn, việc lấy đúng kích thước bạn muốn hơi khó khăn, hãy dùng cờ lê ống. Các kẹp ống có thể dùng để tạo một hoặc hai kệ bên dưới, tôi làm kệ cao 3' để giúp chống rung lắc. Các chân đế được thiết kế cho nút bịt ống sắt đen 3/4" nên mỗi chân đều có thể điều chỉnh chiều cao.

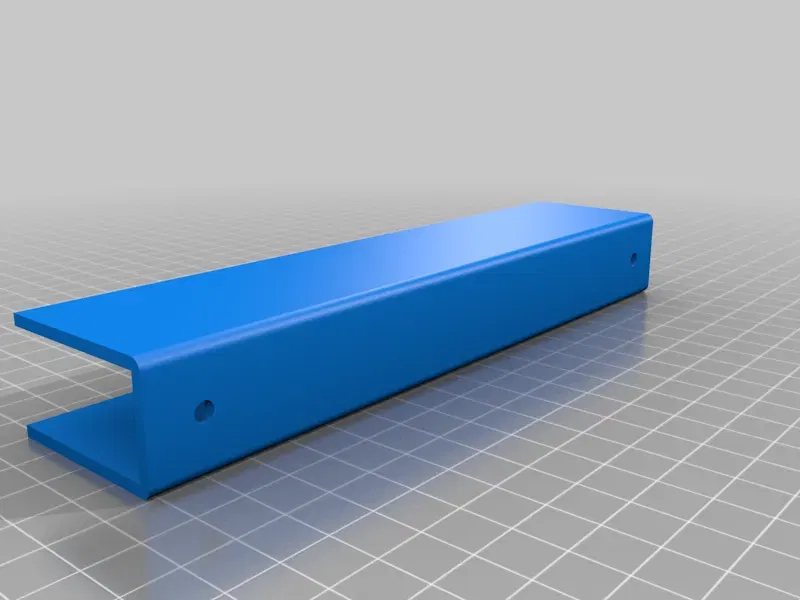

Bạn sẽ cần một cái đế để đặt khung lên, tôi đã dán 3 tấm ván rộng 10" lại với nhau vì nó chỉ hơn hai feet một chút và sau đó tôi dán một tấm ván vuông vừa bên trong. Có các nắp che cạnh để giúp định vị khung và che các mối nối ván, cũng như che các lỗ lớn cho phích cắm điện cần đi vào bên trong.

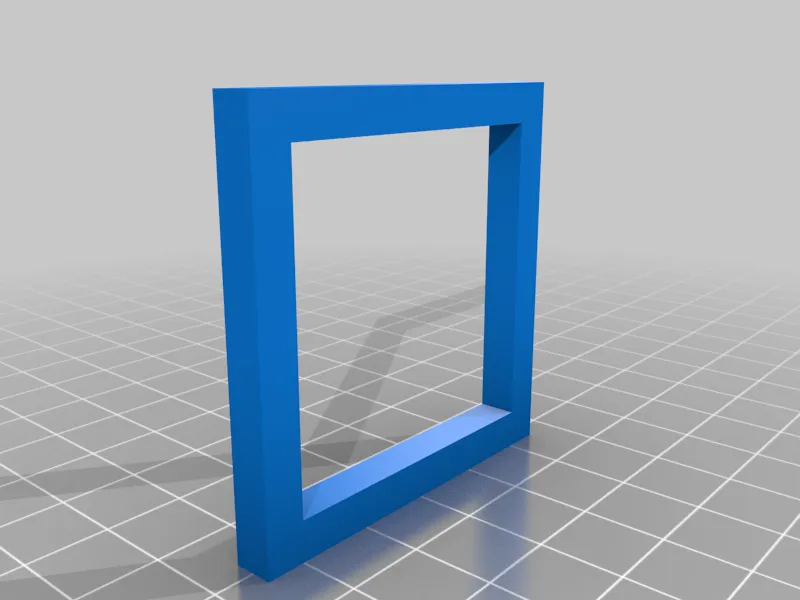

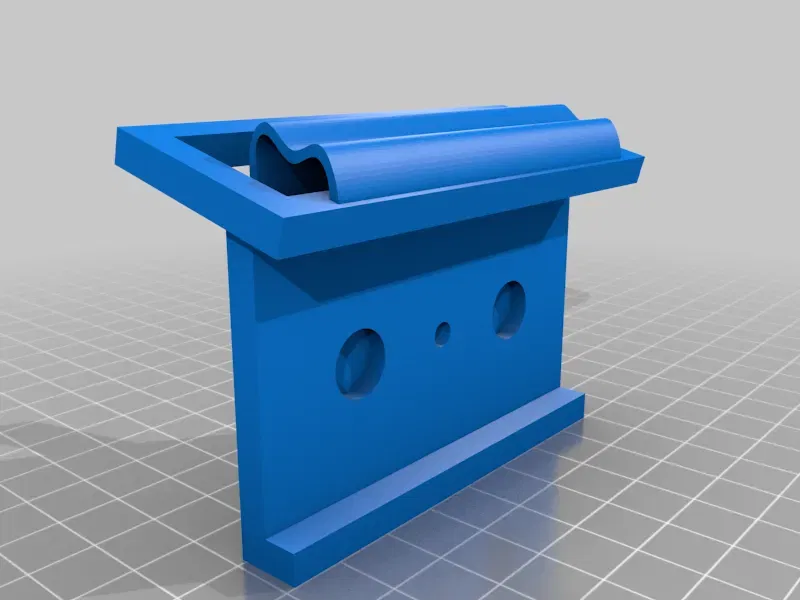

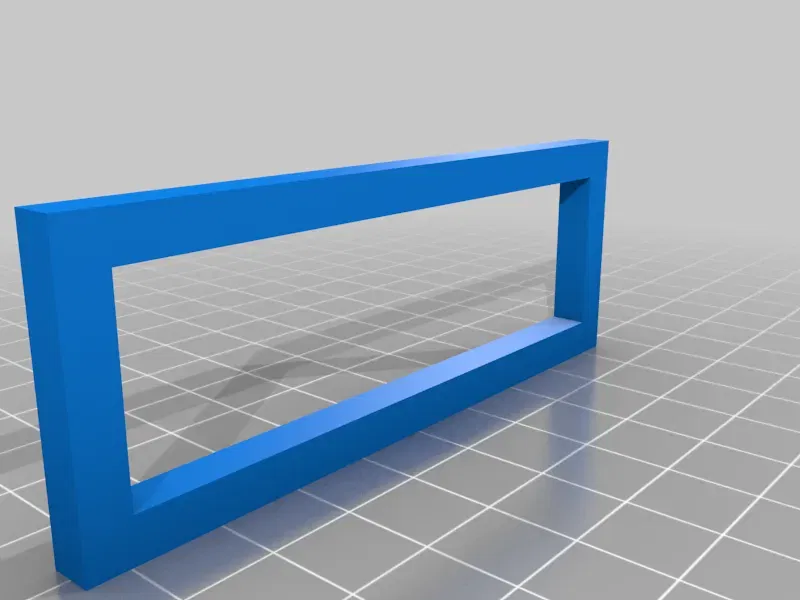

Latchwithlock không in được với tôi, tôi chỉ dùng hình chữ nhật lỏng lẻo bây giờ. CHỈNH SỬA: Đã làm phiên bản 3 phần để dán lại.

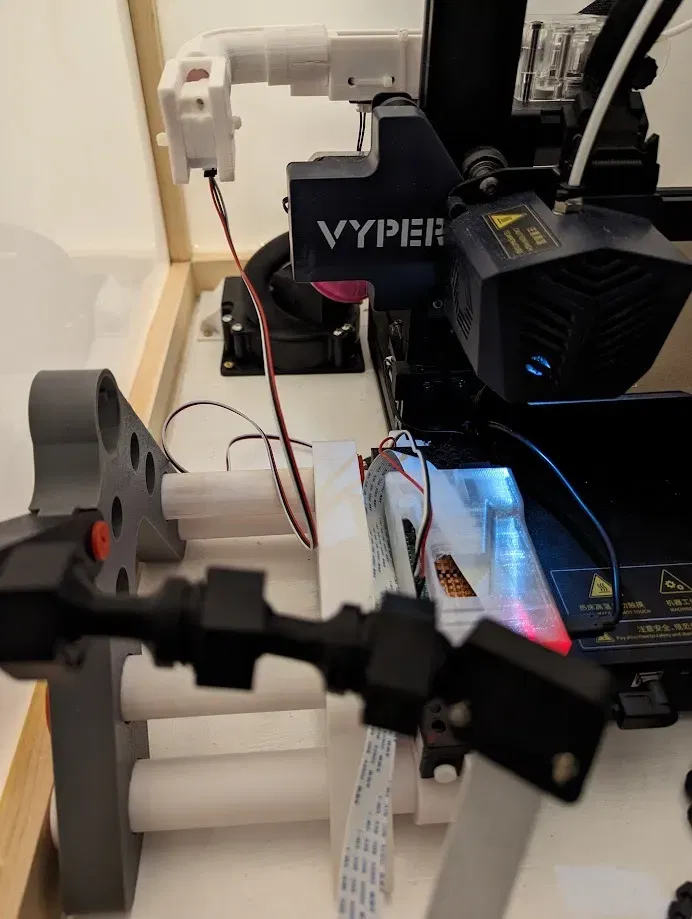

Tôi đã làm một cái giá đỡ cuộn dây để đặt ngang cho vừa với máy Anycubic Vyper của tôi.
