Holder V-slot cho thanh tuyến tính 6mm
Holder V-slot cho thanh tuyến tính 6mm này, tương tự SK6 nhưng tối ưu cho in 3D. Bạn cần Vslot 20x20, ren cấy M3, ốc M3 các loại và đai ốc búa M3. Có thể dùng đai ốc thường thay ren cấy. Thiết kế này cho phép tạo holder định vị tùy chỉnh.
158
Lượt Xem
1
Lượt Thích
17
Lượt Tải
Cập Nhật Mar 23, 2026
Mô tả

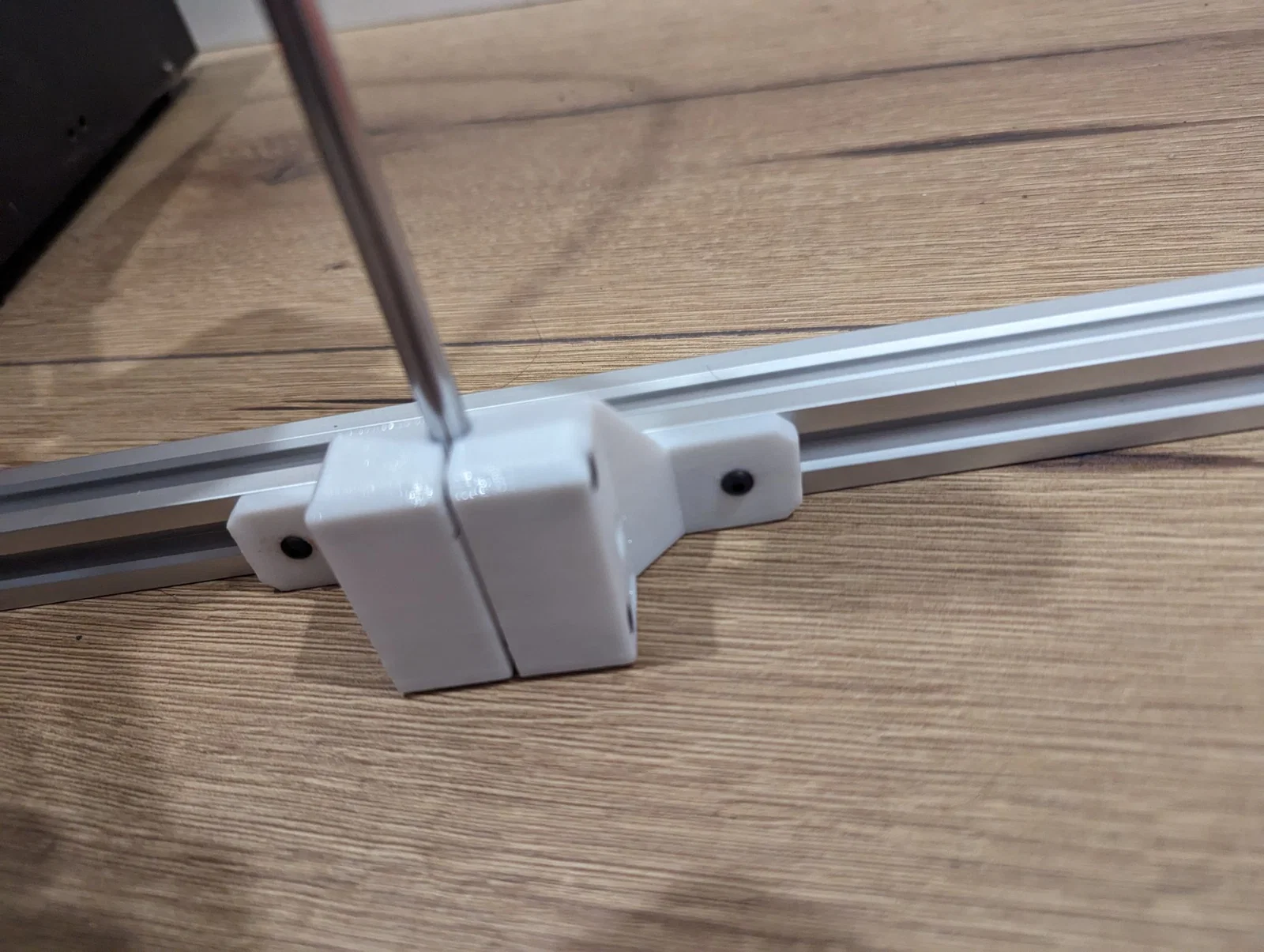

Thiết kế này là holder cho thanh tuyến tính 6mm kiểu V-slot, tương tự SK6 nhưng được tối ưu cho in 3D.
Bạn sẽ cần:
- 1x Vslot 20x20 (hoặc lớn hơn)
- 3x ren cấy M3 (đường kính ngoài 4mm, mình dùng loại sâu 7mm, loại ngắn hơn chắc cũng được)
- 2x ốc M3 dài 35mm
- 1x ốc M3 dài 16mm
- 2x ốc M3 dài 10mm
- 2x đai ốc búa M3 cho V-slot
Hoặc bạn có thể dùng đai ốc thông thường thay cho ren cấy.

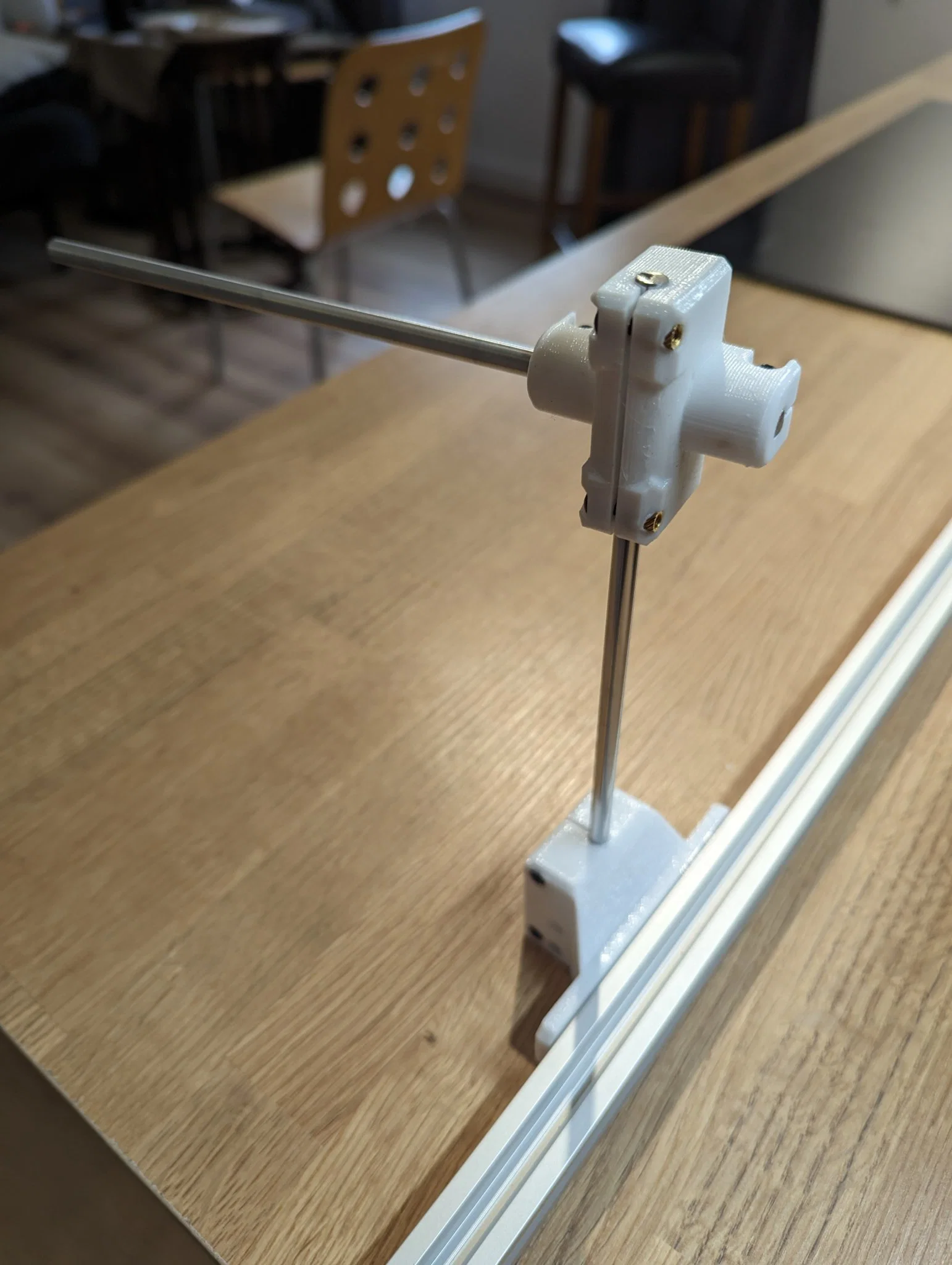

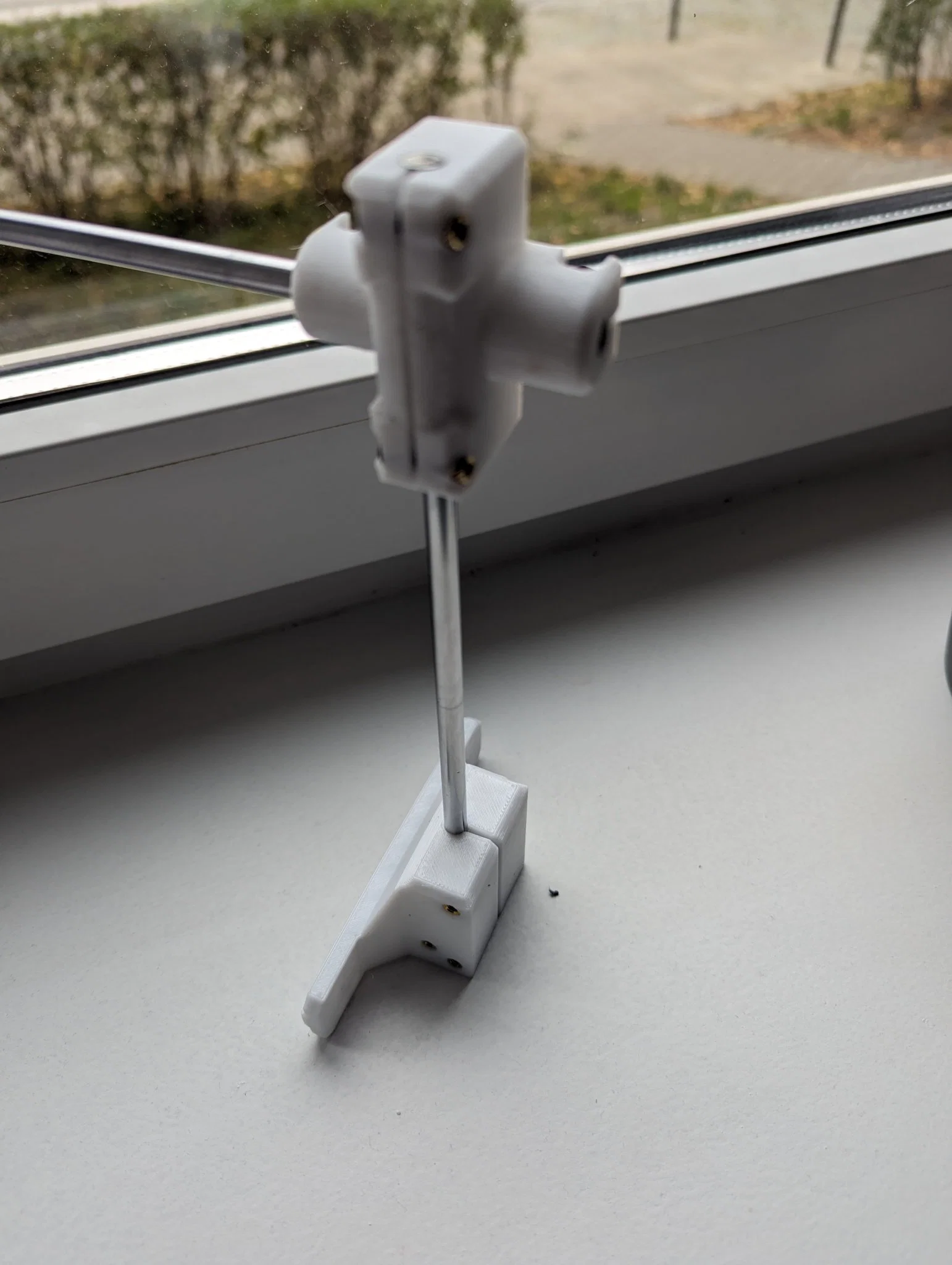

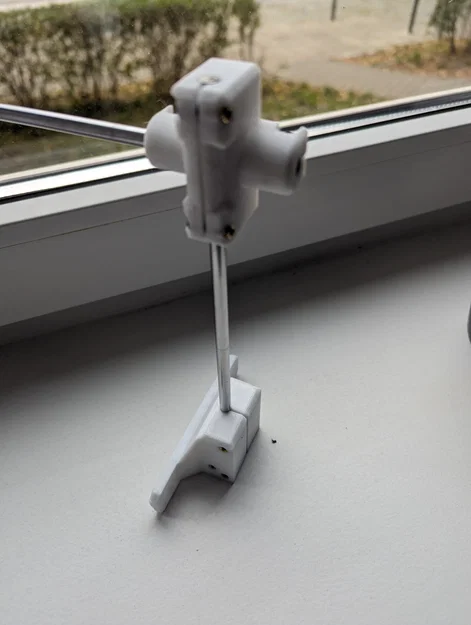

Thiết kế này cho phép tạo ra holder định vị tùy chỉnh cho các thanh tuyến tính nếu bạn in thêm: https://www.f3d.vn/3d-model/64967-tieu-de-vuong-goc-hai-thanh-tuyen-tinh-6mm-tom-tat-thiet-ke-n
