Chân đế đa năng cho thiết bị cầm tay

Remix từ Kẹp Prusament PETG cho máy in 3D i3 MK3 Tác giả Prusament

Tác giả Jam_148821

Lượt tải
33
Lượt thích
6
Lượt coi
357

File 7 99,7 MB

  • prusament_clamp_doublesided_x4_0.2mm_PETG_MK3S_22h41m_1765629889.gcodeGCODE · 69,6 MB
  • clamp_frame_prusament_petg_x4_with_6mm_rod_holder_attached_mirrored_correctly_1765629882.stlSTL · 15,1 MB
  • 20mm_Vslot_to_6mm_rod_connector_1765629884.stlSTL · 245,1 KB
  • 6mm_rod_to_6_mm_rod_perpendicular_1765629885.stlSTL · 751,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

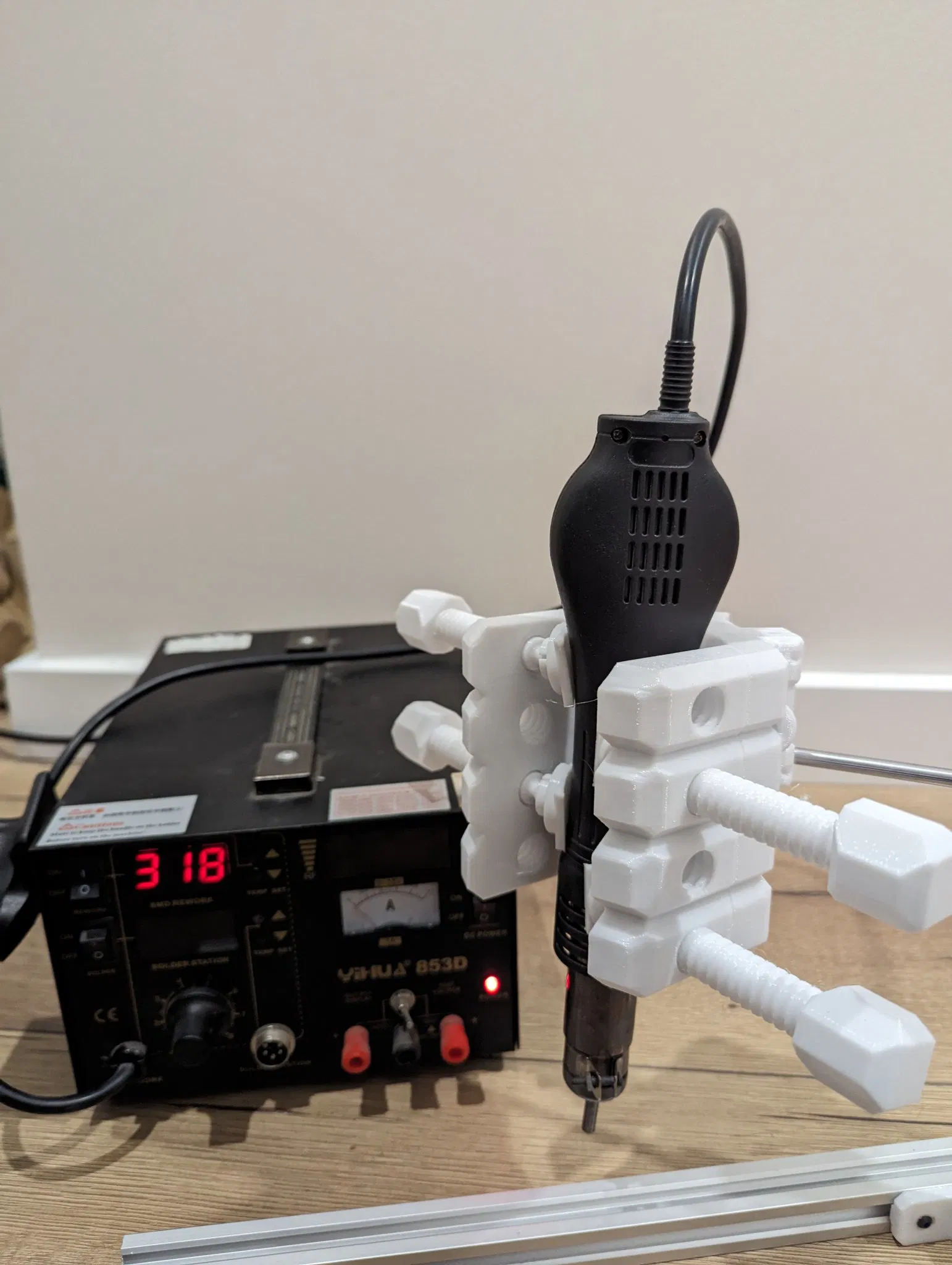

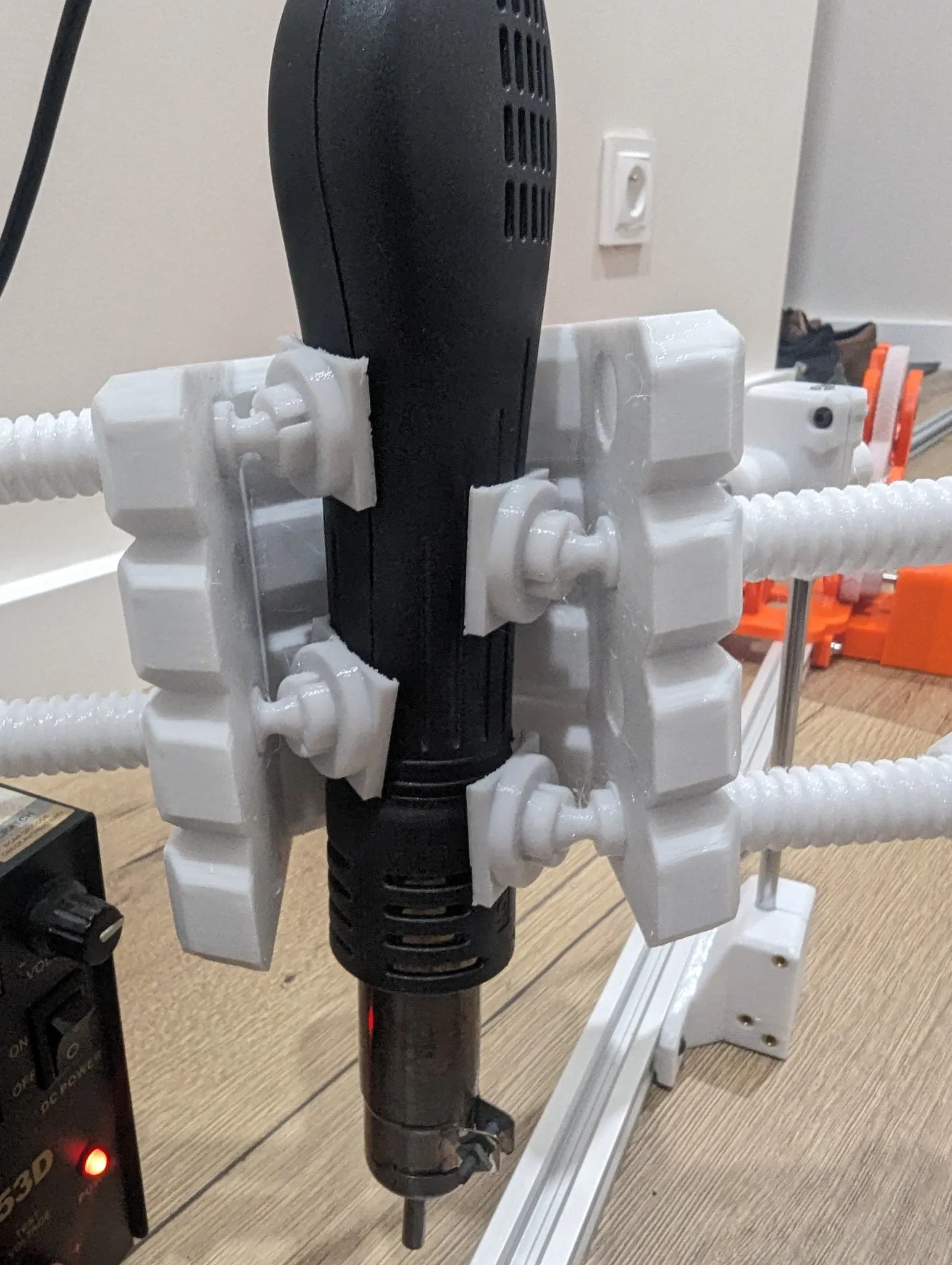

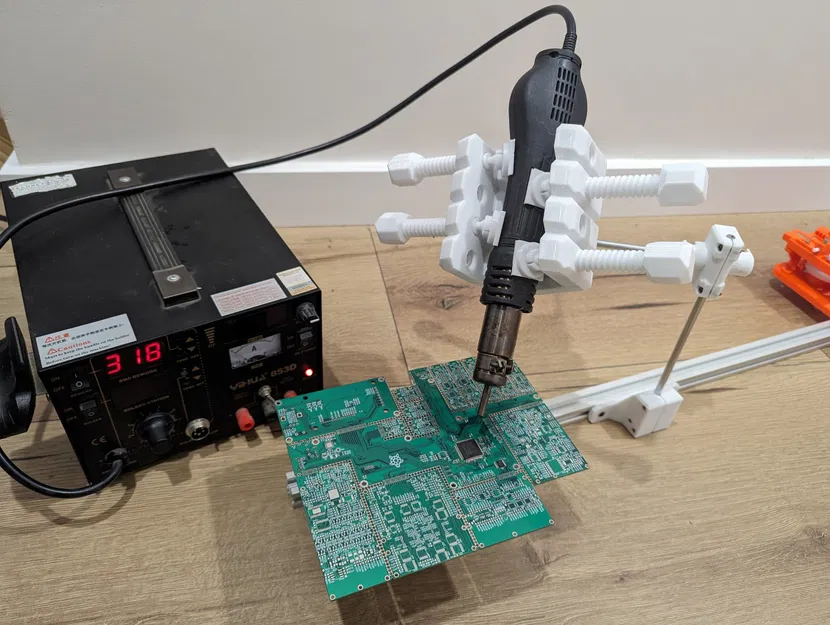

Chân đế đa năng cho phép giữ chặt thiết bị cầm tay như máy khò khí nóng tại một chỗ. Thiết kế cho phép điều chỉnh vị trí linh hoạt.

Bạn sẽ cần:

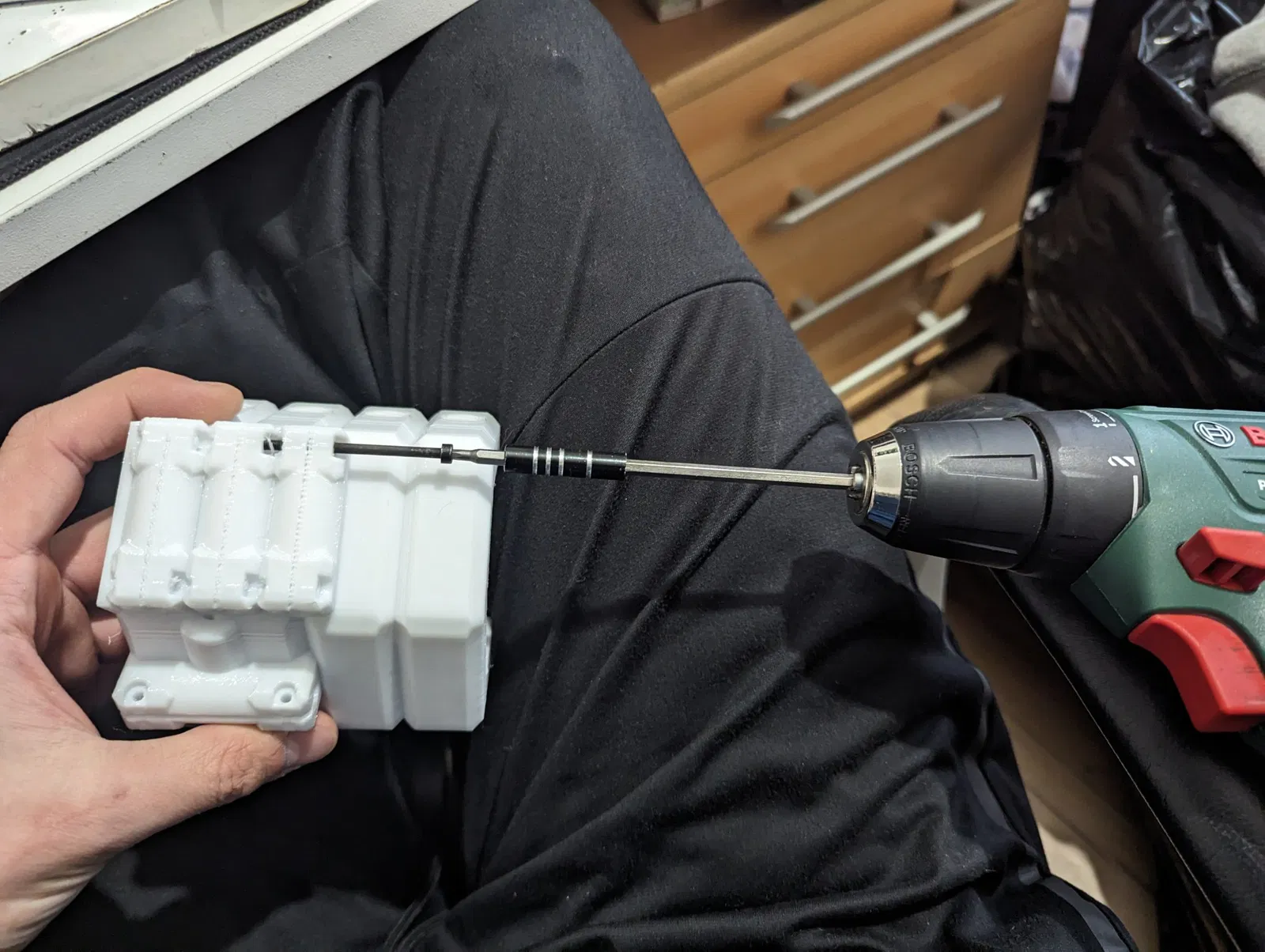

  • 9x Ốc cấy M3 (đường kính ngoài 4mm, mình dùng sâu 7mm, loại ngắn hơn cũng được)

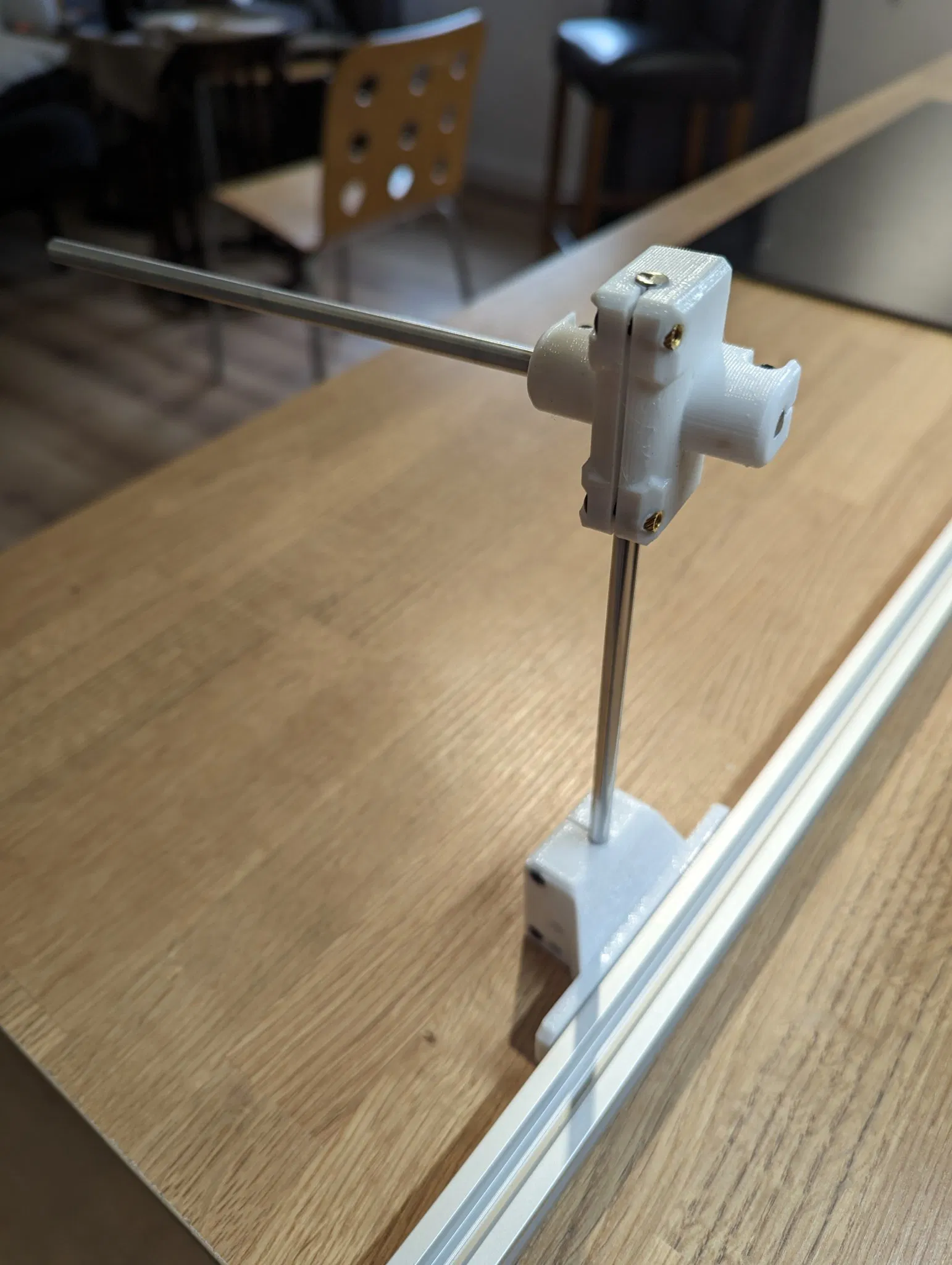

  • 2x Thanh tuyến tính 6mm (ví dụ 200mm)
  • 1x Thanh V-slot 20x20
  • 2x Đai ốc búa M3 cho V-slot
  • 1x M3 16mm
  • 4x Vít M3 12mm
  • 2x M3 10mm
  • 2x M3 35mm
  • 2x M3 50mm

Hoặc bạn có thể dùng đai ốc thông thường thay cho ốc cấy. Dùng búa cao su để lắp thanh tuyến tính vào giá đỡ.

Trong trường hợp giữ máy khò khí nóng, hãy cẩn thận để thiết kế không bị chảy do khí nóng từ súng khò, bạn có thể dùng vật liệu cách nhiệt giữa giá đỡ và máy khò.
