Bo mạch phát triển cho Pi, Arduino Nano, ESP32, v.v.
Tìm kiếm trên mạng có nhiều bo mạch phát triển, nhưng không có cái nào kết hợp Raspberry và Arduino/ESP32. Vì vậy, mình tự tạo ra bo mạch riêng cho Raspberry Pi, Pi Zero, Arduino Nano, ESP32 và các thiết bị khác có cùng kích thước hoặc chân cắm. Kích thước breadboard là 165x56, bộ chuyển đổi DC/DC được chỉ định. Vị trí Pi cao hơn một chút để tiện sử dụng khe cắm thẻ SD.
Mô tả

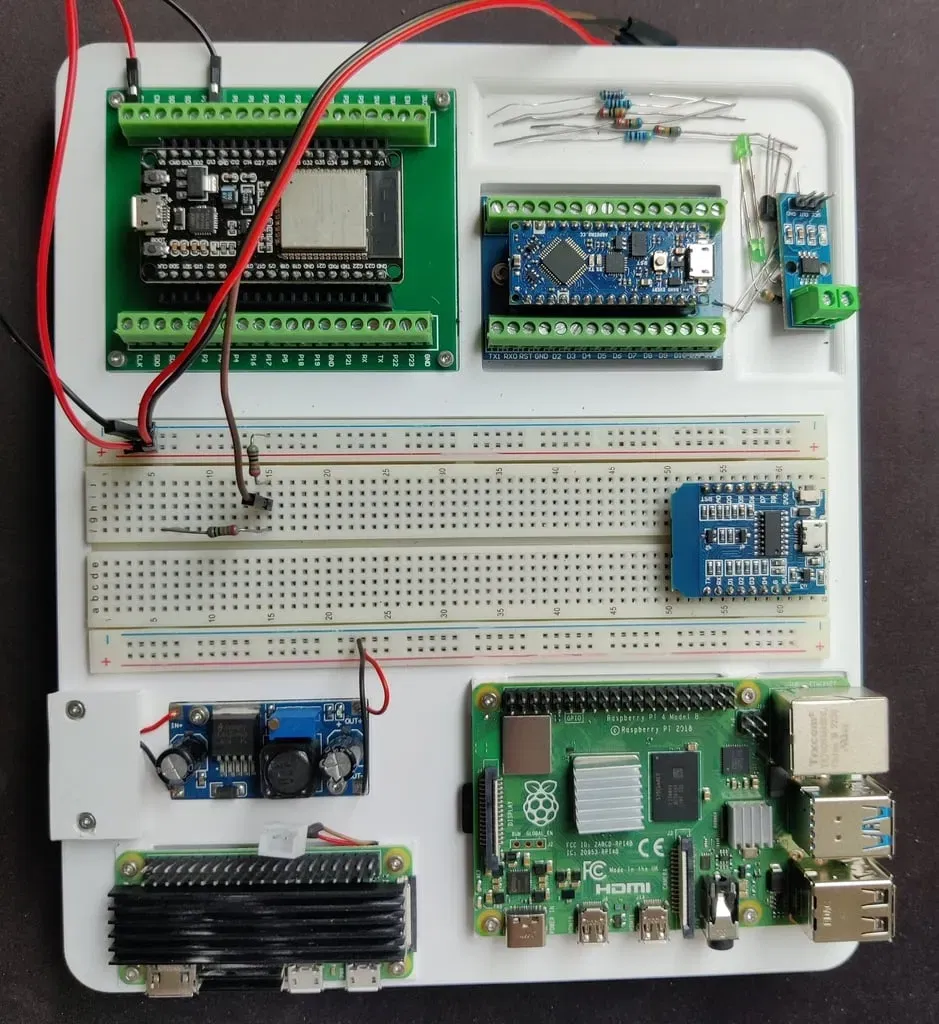

Nếu tìm kiếm thì mọi người có thể tìm thấy rất nhiều bo mạch phát triển, nhưng dĩ nhiên là không có cái nào kết hợp được cả Raspberry và Arduino và/hoặc ESP32. Mình đang xài mấy cái bo này, nên mình tự làm cái bo của riêng mình cho Raspberry Pi, Pi Zero, Arduino Nano, ESP32 và bất cứ cái gì khác có cùng kích thước lắp hoặc chân cắm.
Bo mạch cắm linh kiện (breadboard) có kích thước 165x56, bộ chuyển đổi dc/dc là cái này: http://www.amazon.de/gp/product/B07XJWSWKT Jack DC thì tùy thuộc vào bộ nguồn của bạn và các lỗ lắp cho các bo breakout thì cũng giống như những cái khác.
Vị trí cho các Pi được đặt cao hơn một chút do khe cắm thẻ SD.
