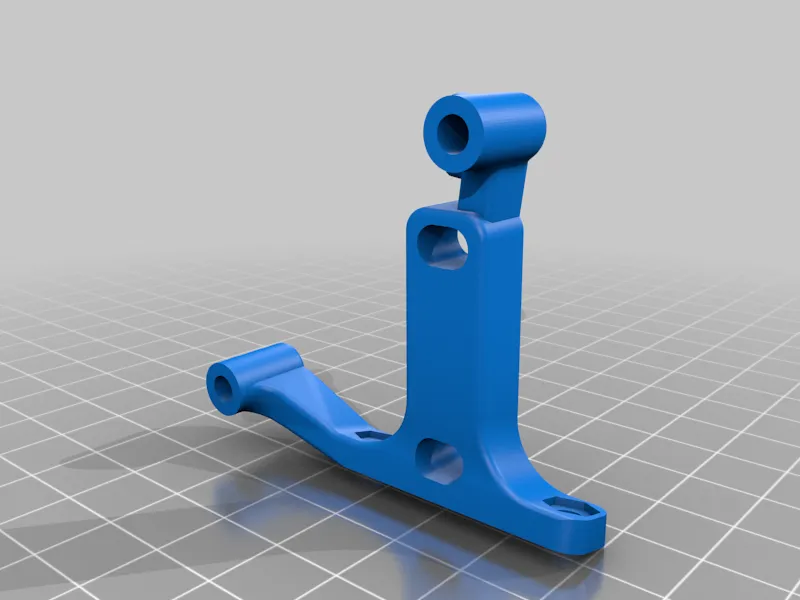

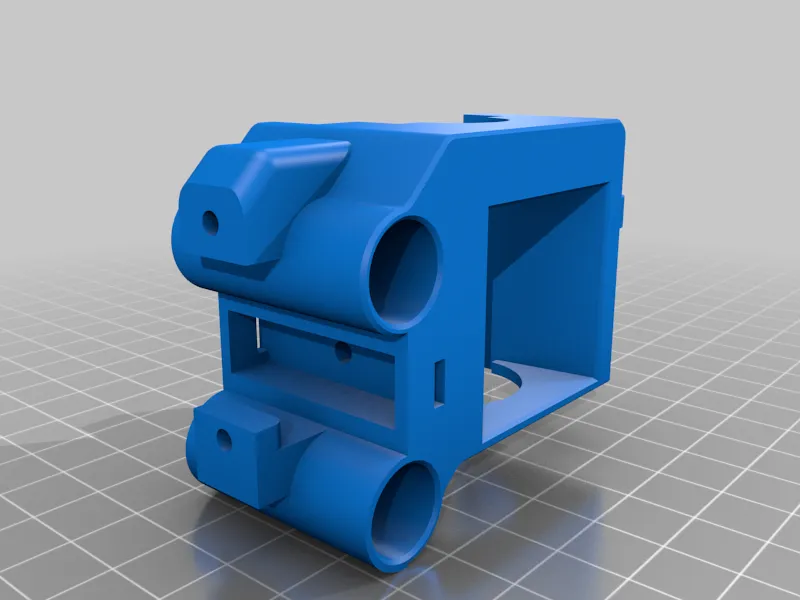

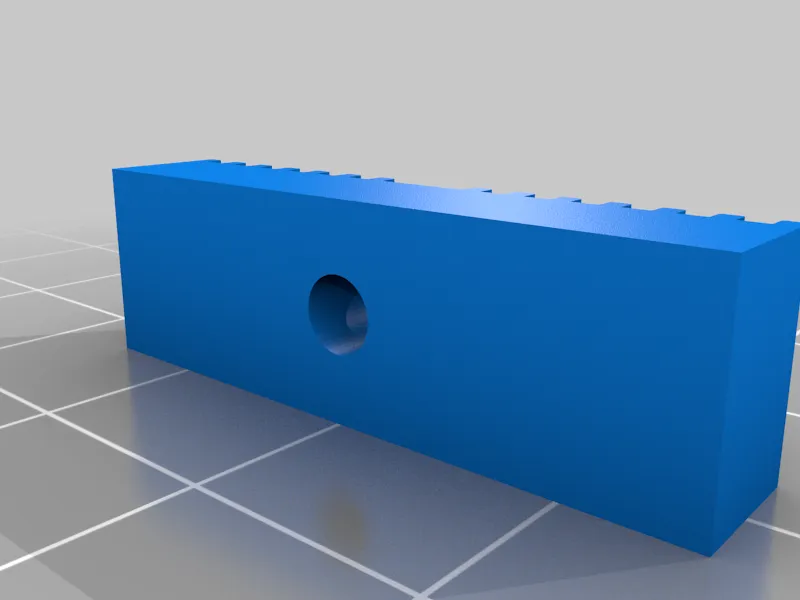

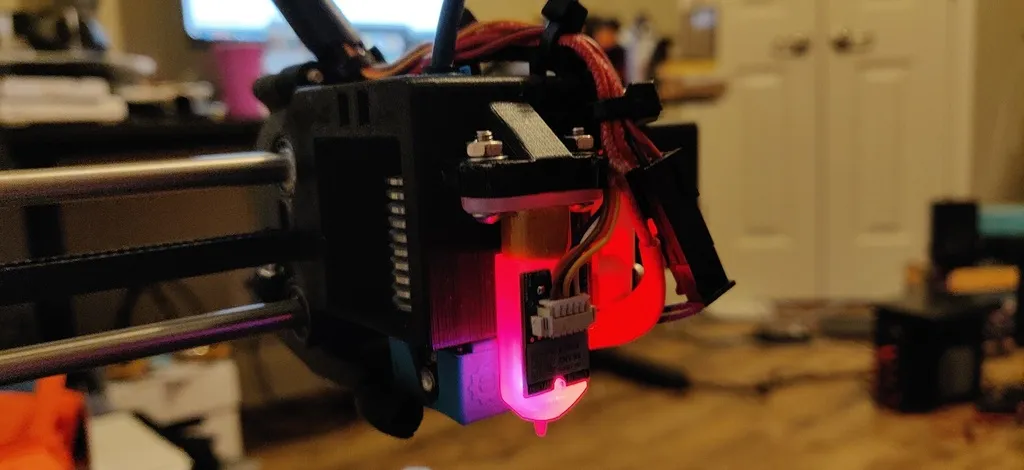

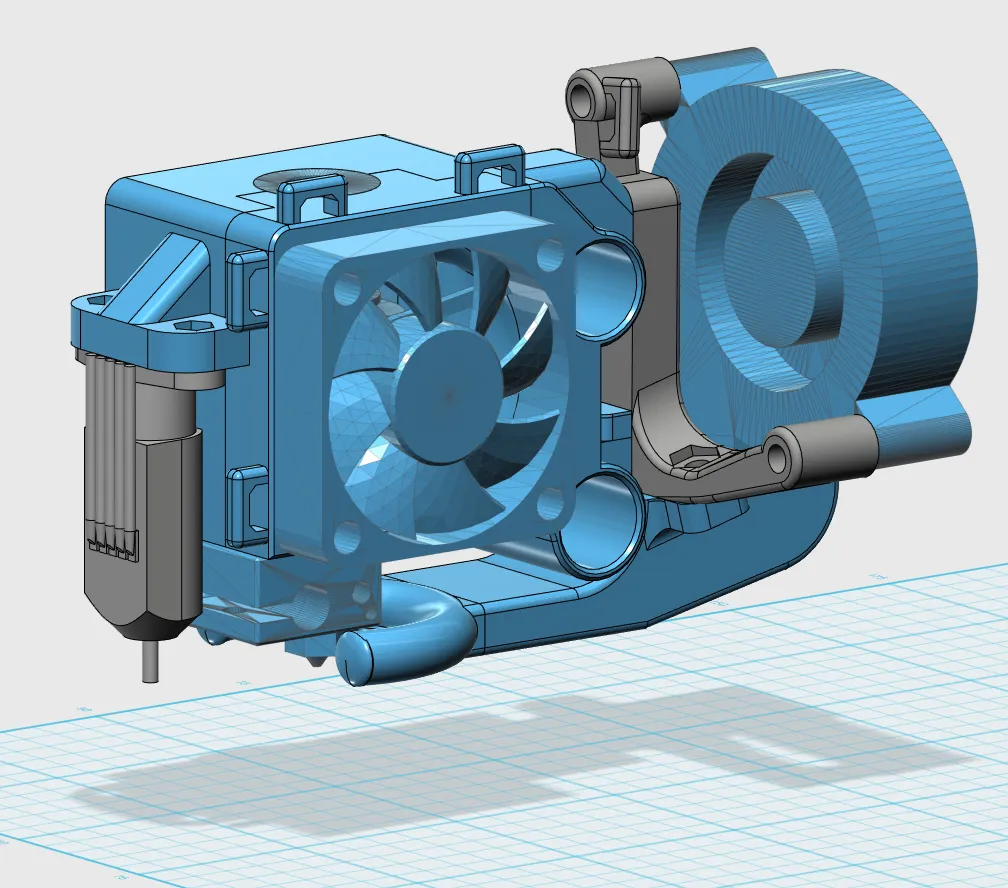

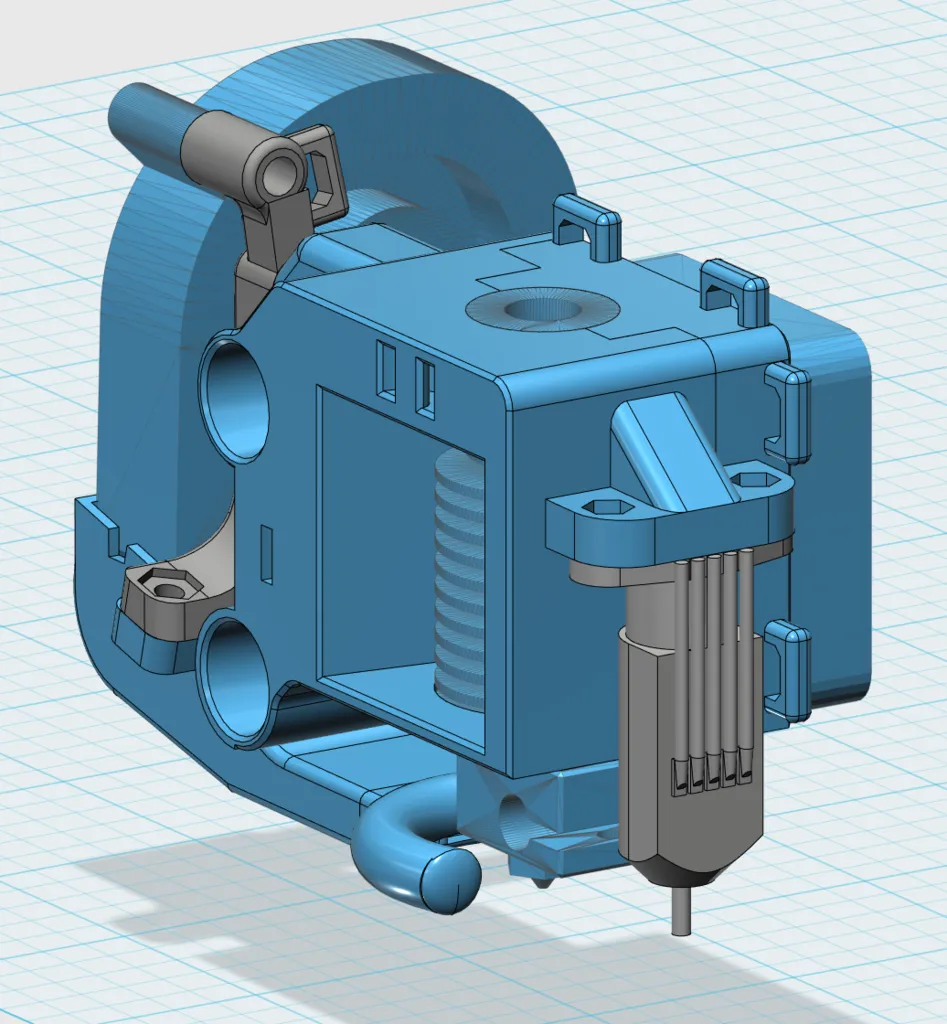

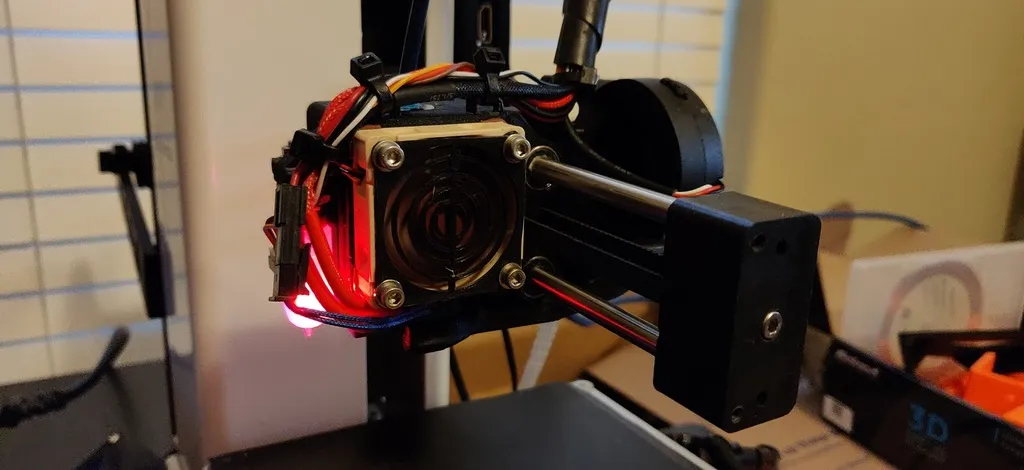

Bộ phận thay thế trục X cho Monoprice Select Mini V1

Đây là một dự án đã được ấp ủ từ lâu. Tôi đã sử dụng chiếc MPMini này khoảng 5 năm rồi, nó là lần đầu tiên tôi tiếp xúc với in 3D và nó có một vị trí đặc biệt trong tim tôi. Tôi đã nâng cấp nó rất nhiều lần, chủ yếu là do làm hỏng bộ phận đầu nóng (hot end) nguyên bản và quyết định mua một bộ E3D V6. Một số nâng cấp khác trên máy của tôi bao gồm thay thế động cơ bước và thanh trượt trục Z, thay thế động cơ bước trục đùn, và thay thế toàn bộ bo mạch bằng bộ kit Arduino Mega/Ramps 1.4 chạy Marlin 2.0.5.3, sau khi làm cháy bo mạch cũ. Chiếc máy in này thực sự đã không còn giống nguyên bản nữa nhưng tôi yêu nó, và nó vẫn cho ra những bản in tuyệt vời.

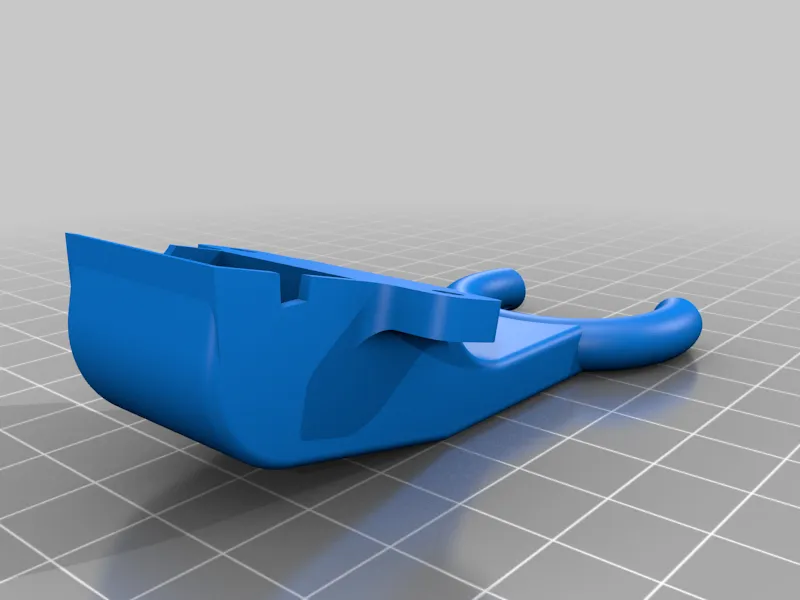

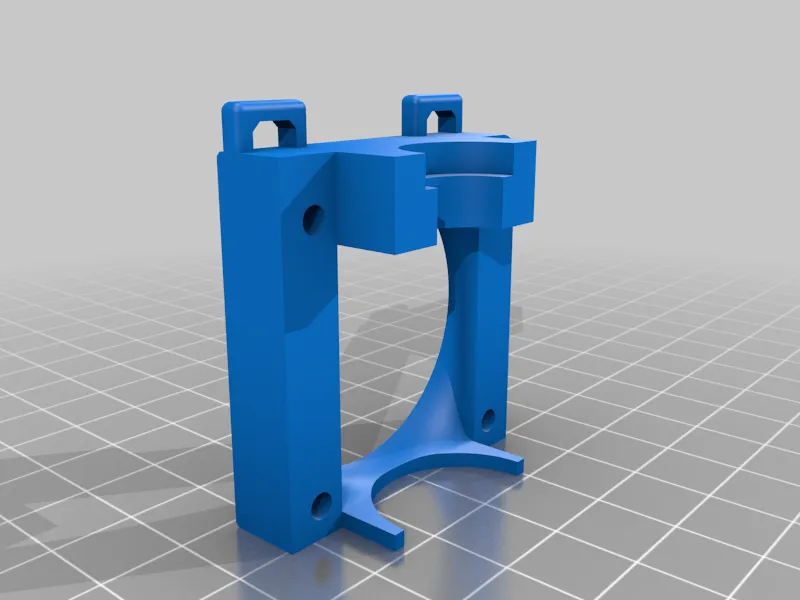

Nâng cấp cuối cùng tôi cần là cân bàn tự động (auto bed leveling). Tôi đã lắp BLTouch khoảng một năm trước, nhưng không hài lòng với những nỗ lực vụng về của mình trong việc tạo ra một ngàm E3D tốt với bộ phận chứa trục X (carriage) gốc. Tôi đã tìm thấy một bộ phận chứa trục X thay thế tuyệt vời ở đây, https://www.thingiverse.com/thing:3134206, và tôi đã sử dụng nó làm cơ sở cho bộ phận của mình. Tôi cũng muốn di chuyển quạt làm mát bộ phận (part cooling fan) ra phía sau bộ phận chứa trục X và tôi tìm thấy thiết kế này mà tôi thích, https://www.thingiverse.com/thing:1246425, và sử dụng nó làm điểm khởi đầu cho thiết kế của mình.

Tôi đã dành rất nhiều thời gian cho việc nâng cấp này và tôi rất hài lòng với kết quả của mình. Tôi hy vọng một số anh em ở đây có thể thấy nó hữu ích. Tôi đã đính kèm file step để nếu bạn cần thực hiện bất kỳ điều chỉnh nào mà tôi đã bỏ sót.

Tất cả các bộ phận được in bằng PLA, Lớp dày 0.2mm, và Độ đặc 20%.

CHỈNH SỬA: Tôi gặp sự cố với bản in PLA, đã in lại bằng ABS và nó hoạt động rất tốt.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK2.5

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2

Độ đặc (Infill):

20% Cubic

Filament: Inland PLA Black

Ghi chú:

Ở các hướng in tối ưu, tôi không nghĩ rằng supports là hoàn toàn cần thiết, nhưng tôi đã sử dụng chúng.
