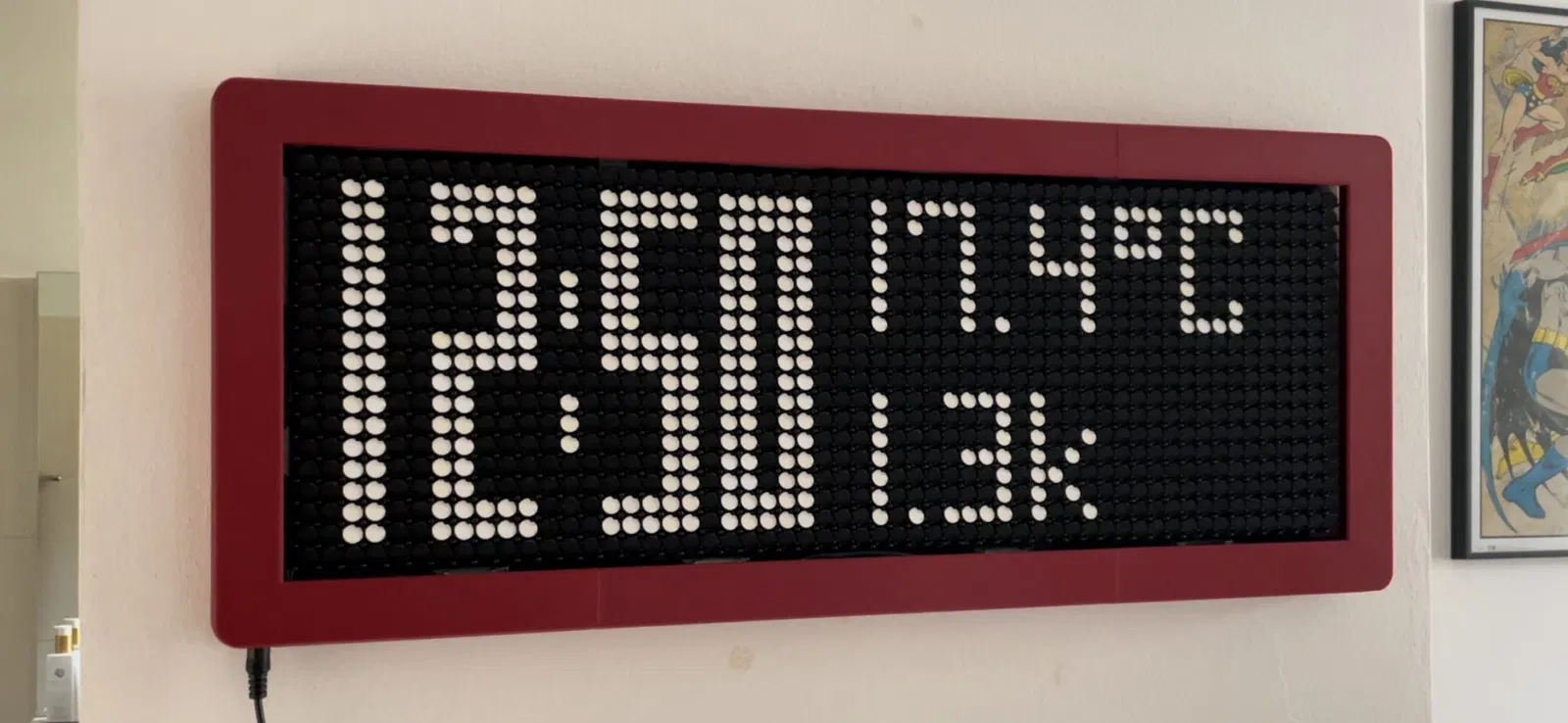

Hộp hiển thị Flippity210 cho bảng điều khiển BUSE BS 210

Đây là một vỏ bọc in 3D cho bảng/thư viện Flippity210 cho các bảng BUSE BS 210.

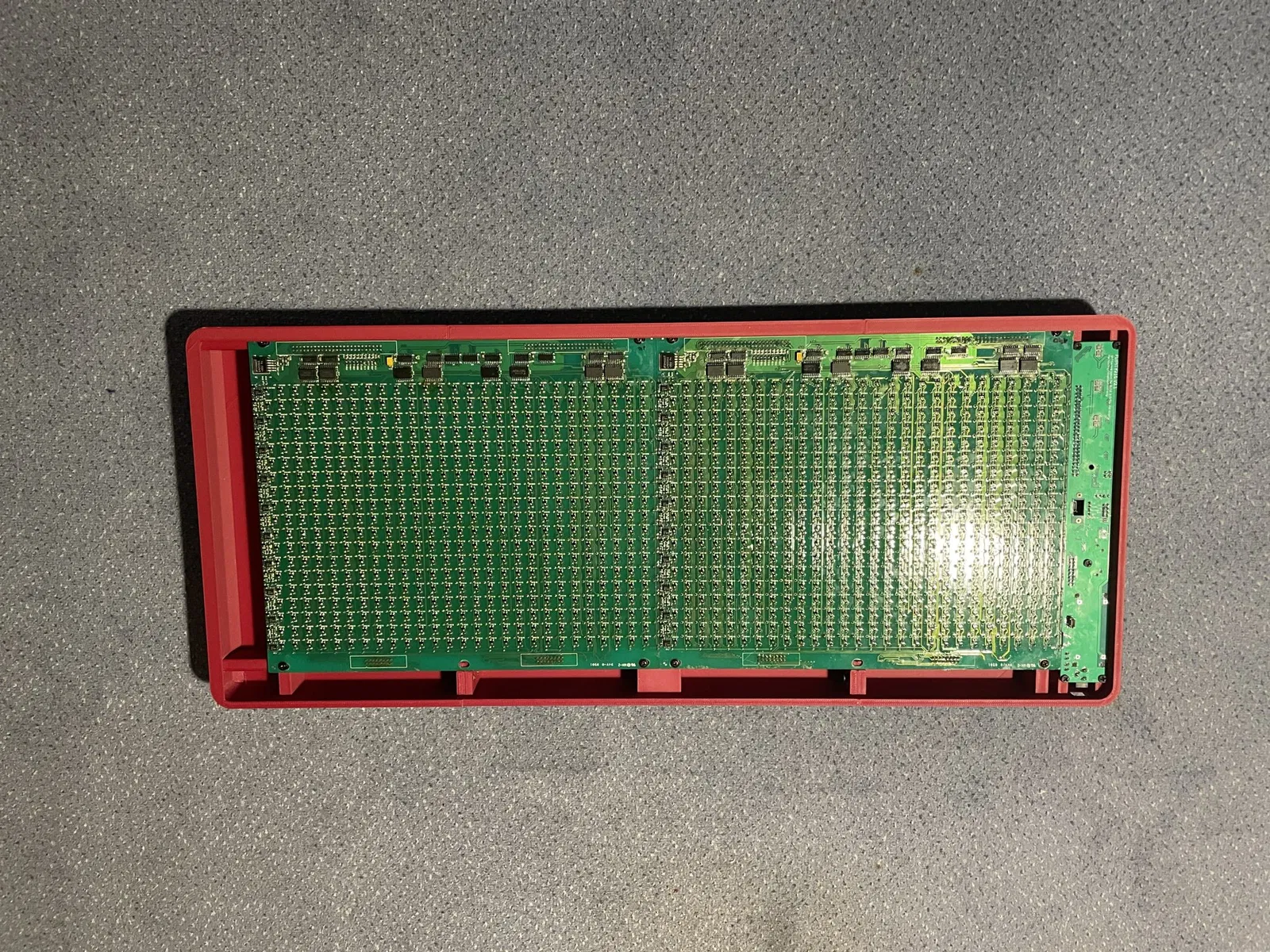

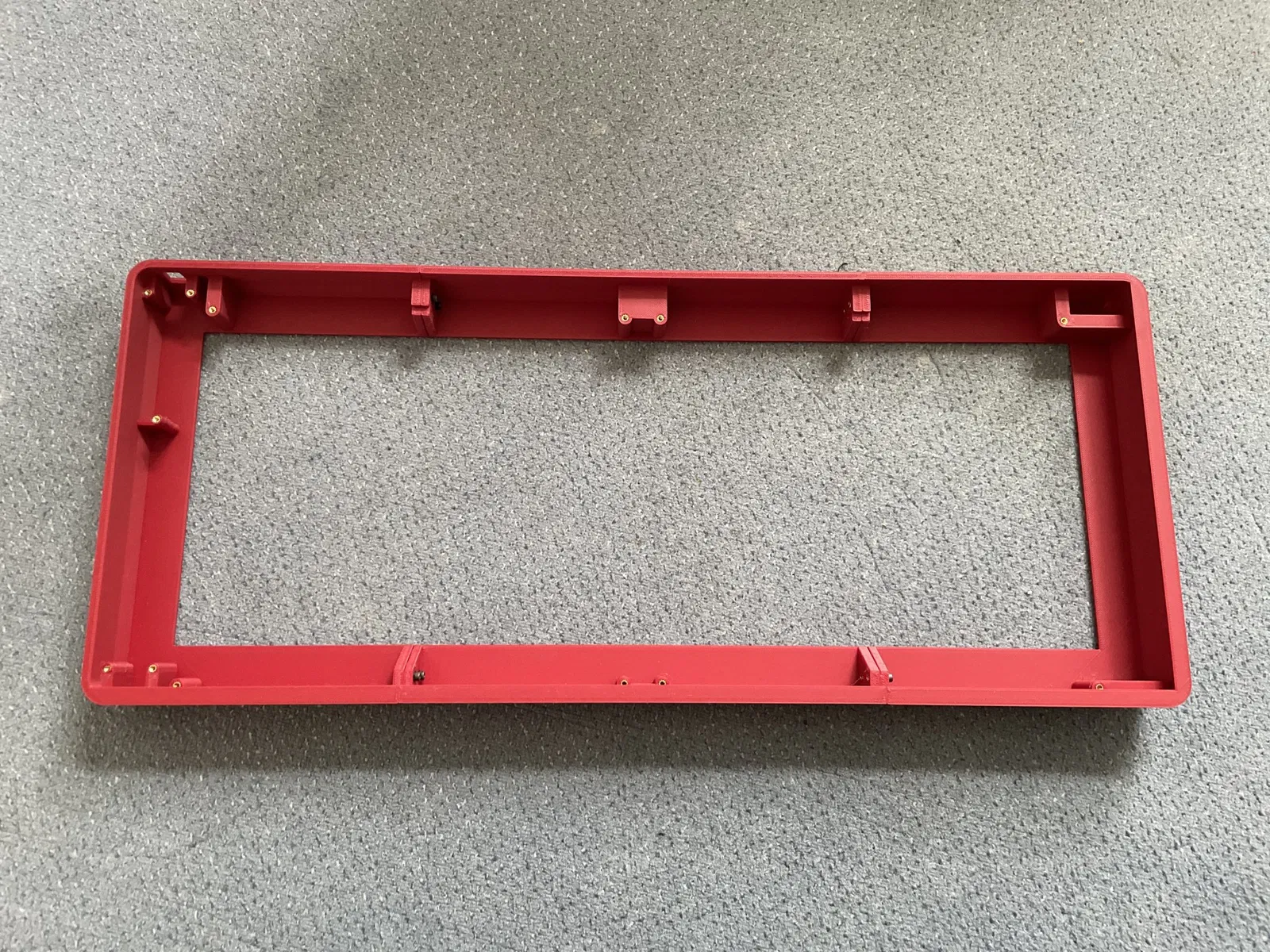

Bạn có thể sử dụng cho một bảng (chỉ sử dụng các mô hình "trái" và "phải") hoặc cho nhiều bảng nối tiếp (in thêm các mô hình “giữa” cho mỗi bảng bổ sung). In và lắp ráp đúng cách thì nó khá chắc chắn, nhưng có thể sẽ yếu hơn với hơn hai bảng (tôi chỉ thử nghiệm với hai). Vỏ có các mép ở hai bên để được cố định vào tường. Không cần hỗ trợ.

Dự án github:

https://github.com/mcer12/Flippity210

Các bộ phận cần thiết:

1. Các bảng BUSE BS 210 (đương nhiên)
2. Bảng điều khiển Flippity210

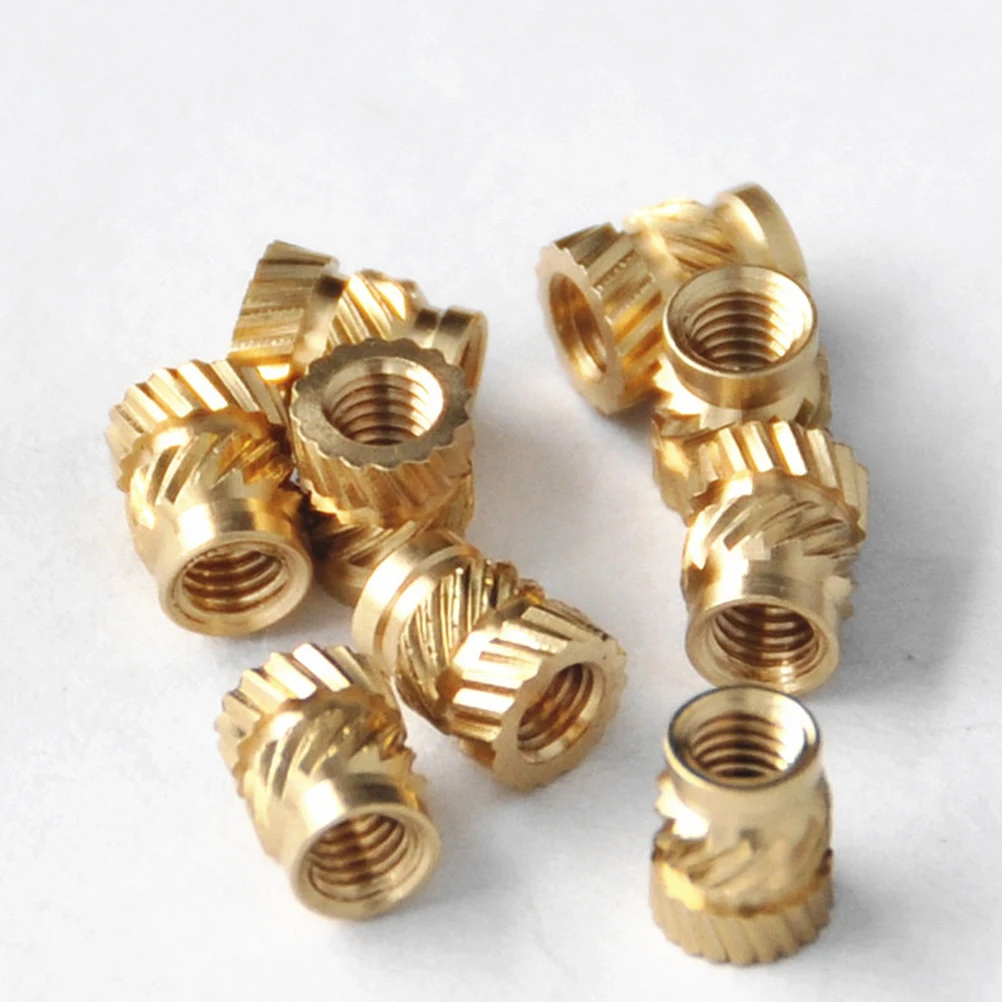

3. Các chèn đồng M3 nóng chảy (xem hình ảnh) - chiều dài 5mm như thế này: https://ae01.alicdn.com/kf/S30a364a1017747f9a79cdf85ba3678cfK/100-50pcs-M3-M3-5-7-OD4-6-Brass-Insert-Nut-Hot-Melt-Knurled-Thread-Embedment.jpg
4. Các bu lông M3 (xem hình ảnh), đầu nhỏ hơn cho bảng Flippity210, đầu phẳng lớn cho các bảng (chúng có lỗ lớn, bạn cũng có thể sử dụng đệm)

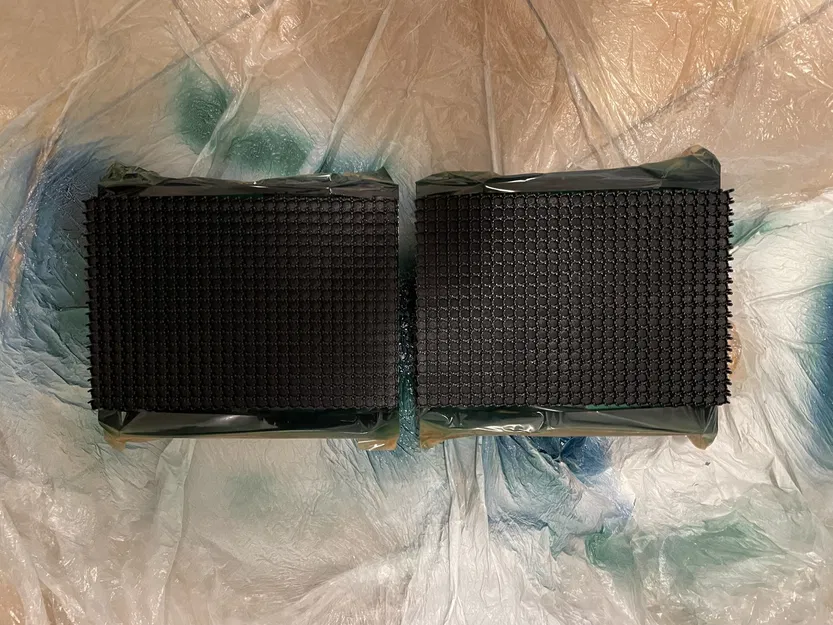

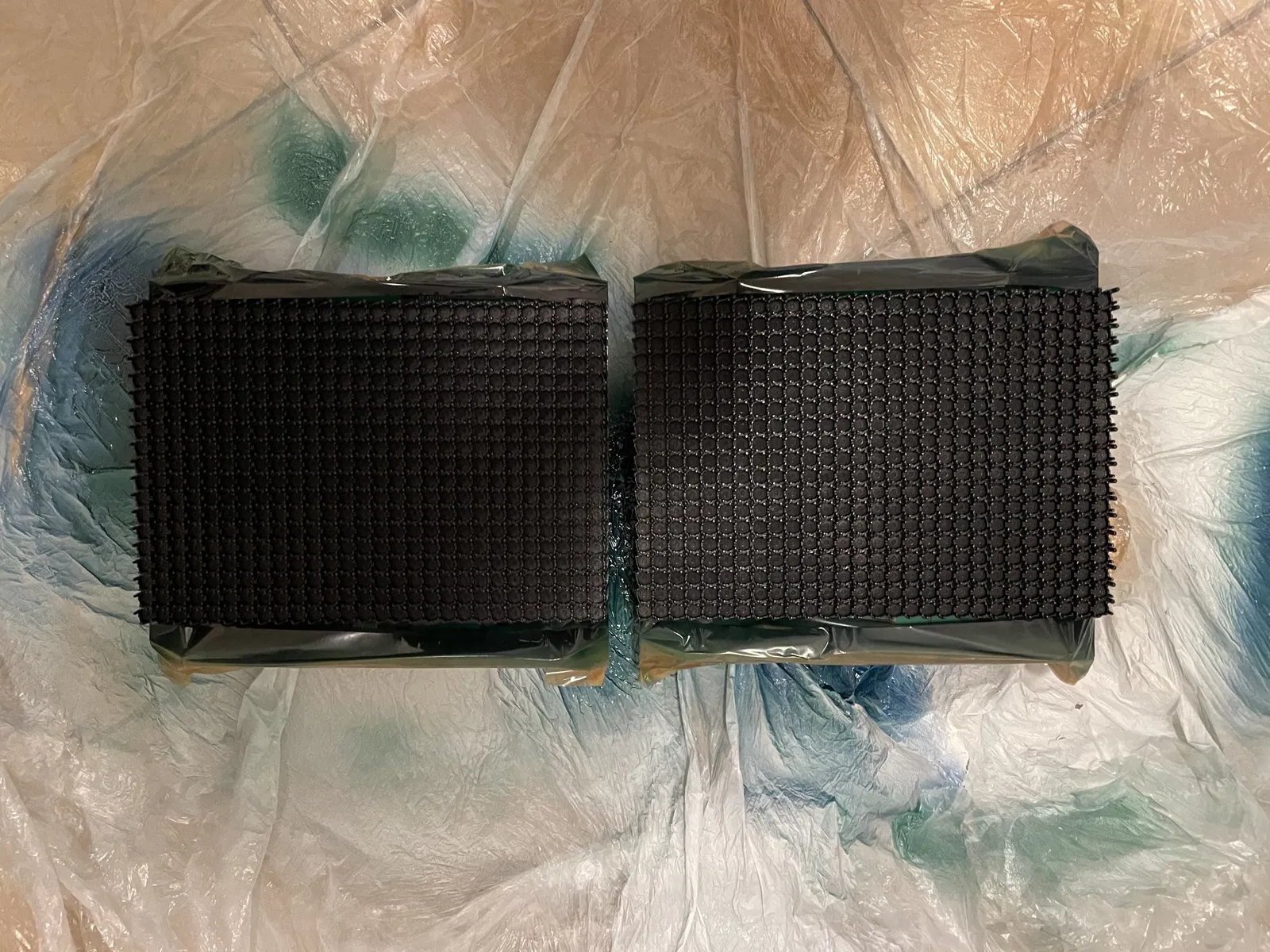

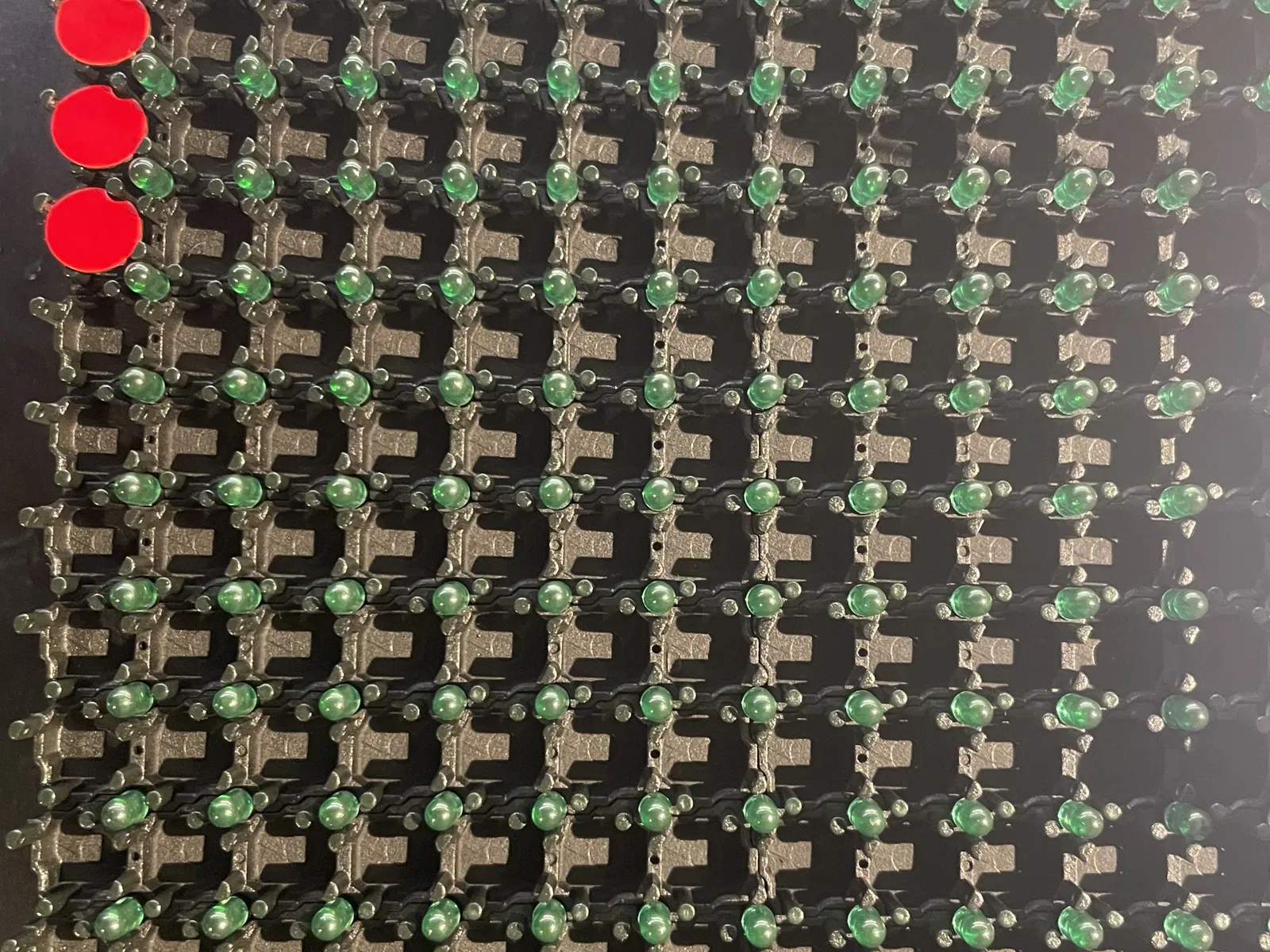

5. Sơn phun nếu bạn dự định sơn các LED và/hoặc các điểm lật (bạn có thể xem quy trình ở đây: https://imgur.com/a/I41zt9G). Tôi cá nhân khuyên bạn nên ít nhất phun sơn các LED với màu xanh trong suốt để chúng trông gần như đen. Điều này cải thiện độ đọc rất nhiều. Đừng ngại làm nhiều lớp để làm cho nó gần như đen và đảm bảo chúng được bao phủ từ mọi phía. Nó cải thiện độ tương phản nhưng vẫn giữ chức năng vào ban đêm.

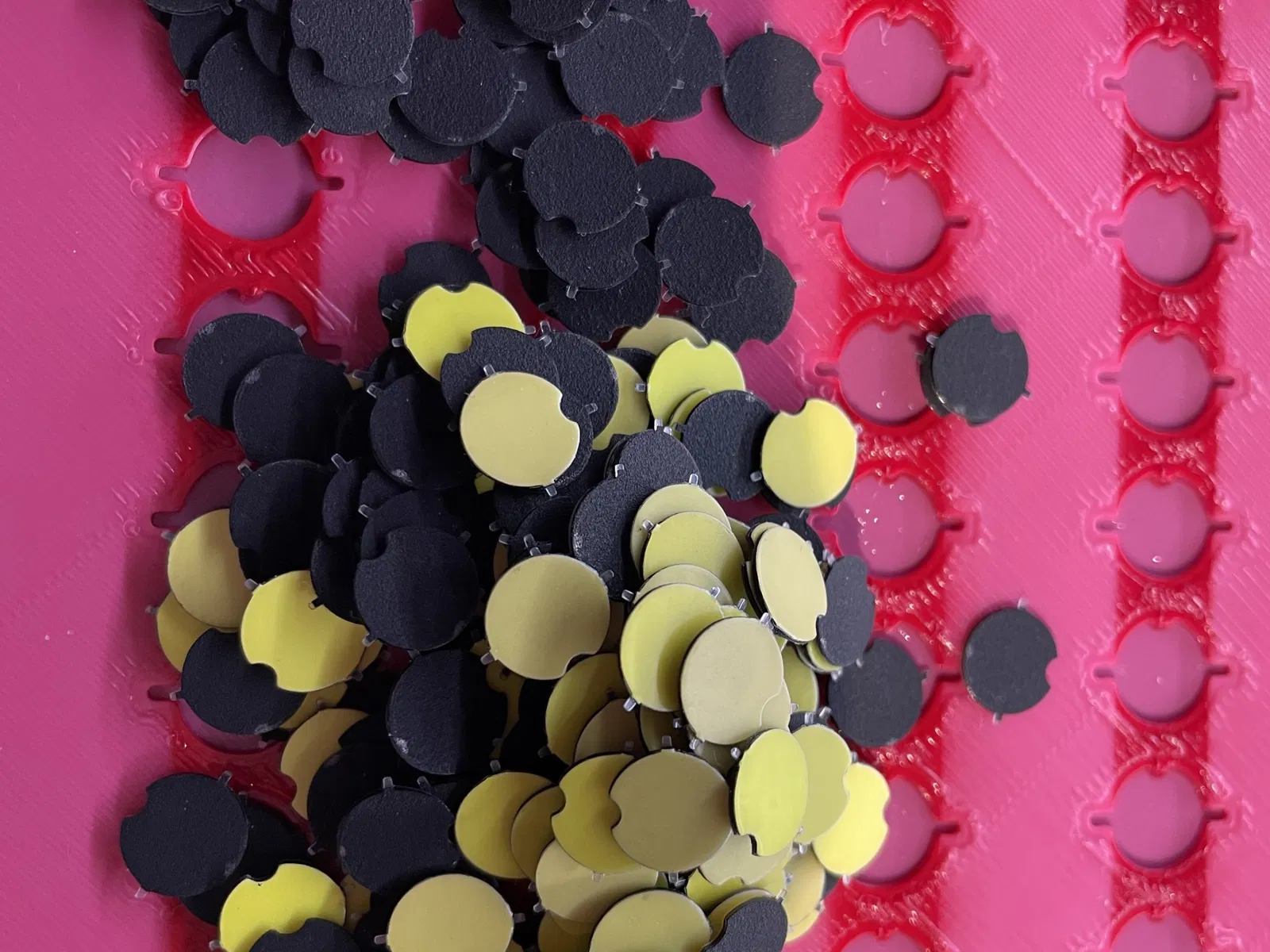

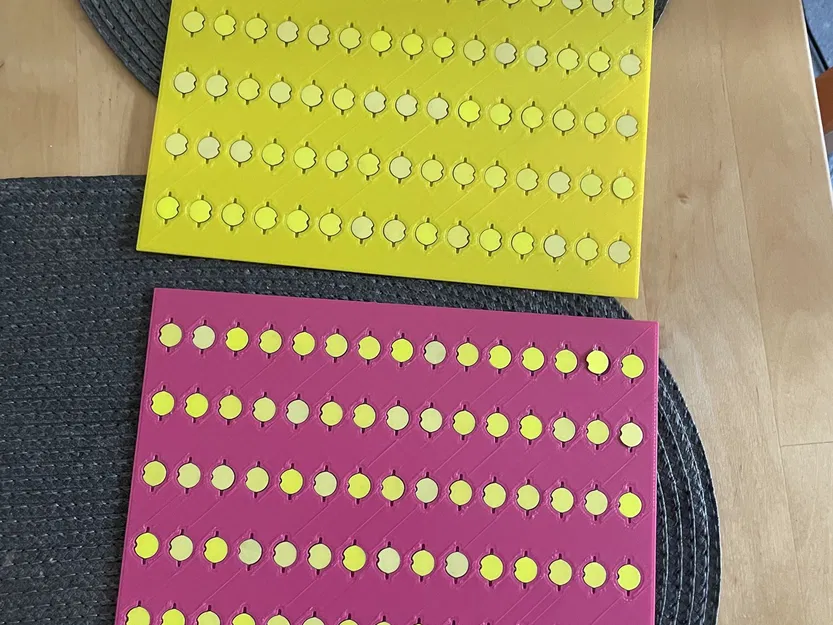

6. Nếu bạn muốn sơn các điểm (tôi khuyên bạn nên dùng "trắng giao thông"), hãy sử dụng mô hình “điểm” để dễ dàng sơn chúng. Để lấy các điểm ra, hãy sử dụng nhíp và xoay và uốn các điểm để chúng ép vào "chân" ở giữa, chúng sẽ bật ra. Các điểm là linh hoạt, vì vậy không cần lo lắng. Đừng cố gắng uốn các tháp giữ điểm, chúng dễ bị gãy. Để đặt lại các điểm, hãy cho một bên vào và uốn điểm để bật bên còn lại vào vị trí. Ban đầu cần một chút thực hành nhưng bạn có thể làm nhanh chóng.
