Khay Tuýp DeWalt ToughCase Tuỳ Chỉnh (Drive 1/4")

Giới thiệu

Tôi chán ngấy việc phải lôi cả cái bộ cơ khí to đùng ra mỗi khi cần một cái tuýp, nên tôi quyết định tách riêng các cỡ drive thành từng module. Tôi có cái hộp DeWalt ToughCase cỡ trung và nhận ra nó là kích thước hoàn hảo để đựng bộ tuýp ¼" nhỏ hơn.

Nó vừa với cái gì

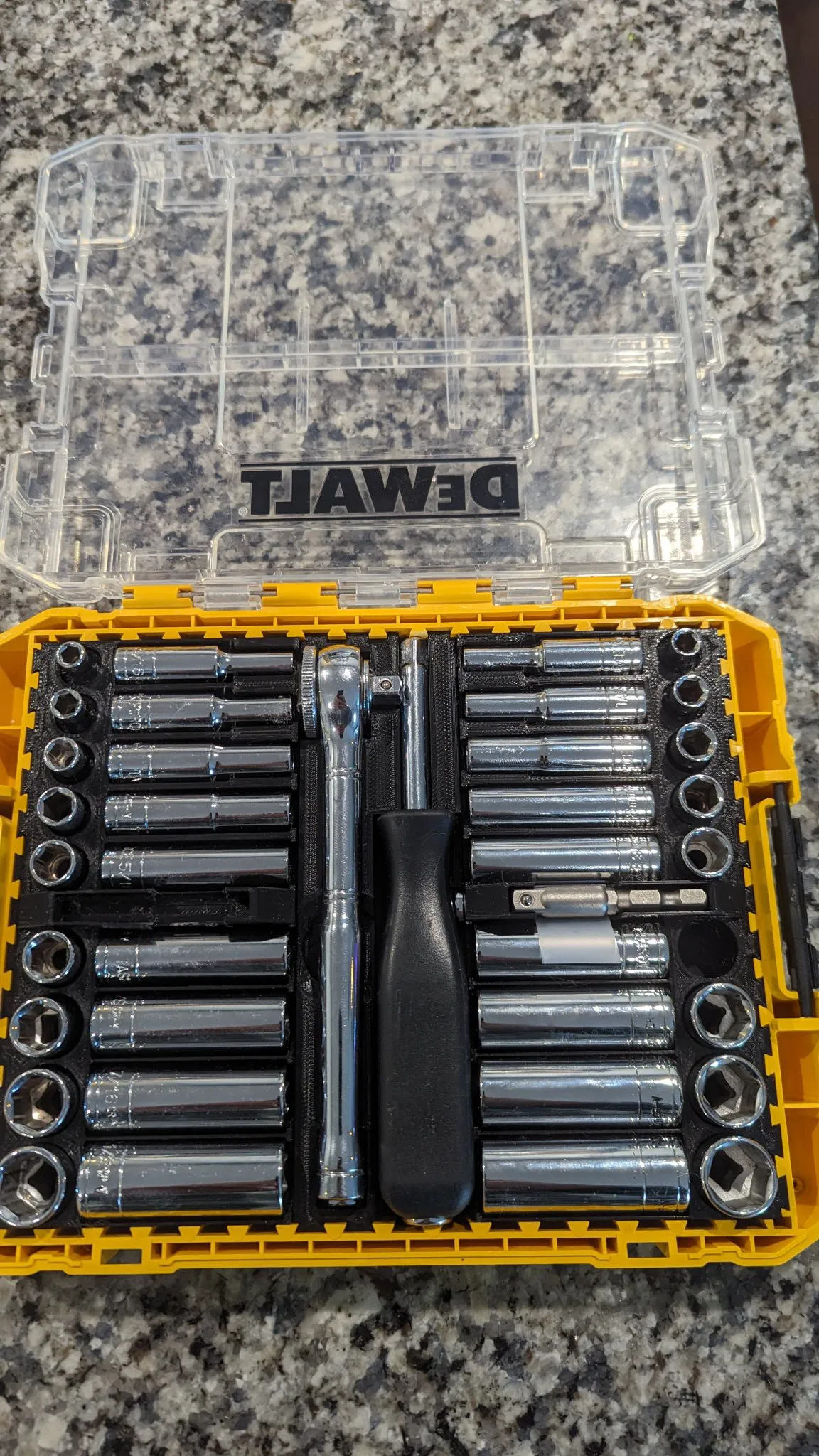

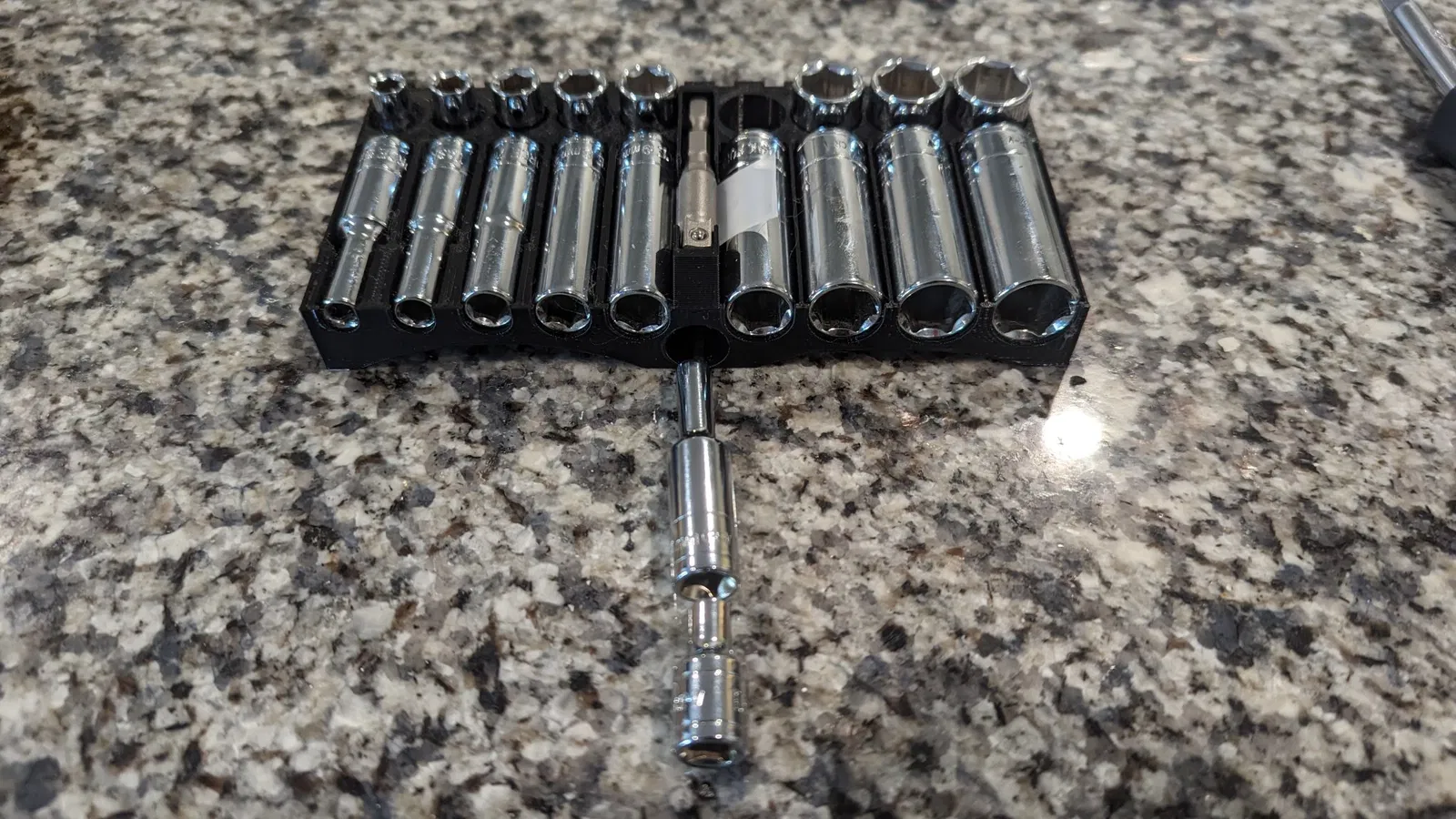

Bộ này chia làm 3 khay. Khay trái và phải đựng được 10 tuýp hệ mét hoặc SAE, cả loại tiêu chuẩn và loại sâu. Có 9 tuýp được hiển thị trên đỉnh, tuy nhiên có một lỗ ở mặt dưới có thể vừa với cái đầu bit nhỏ nhất trong bộ. Còn có một chỗ giữ cho adapter chuyển từ lục giác ¼" sang đầu tuýp ¼". Khay giữa đựng tay vặn, một cái nối dài và một cái tay cóc.

Tham số

Tôi thiết kế cái này dựa trên bộ tuýp Task Force; tuy nhiên, tôi có kèm theo file Fusion .f3d để bạn chỉnh sửa theo tham số. Có nhiều tham số cho mỗi tuýp để điều chỉnh hình dạng của các rãnh khoét. Vì khay trái chỉ là bản lật của khay phải, nên chỉ có tham số cho một nửa số tuýp trong toàn bộ bộ kit. Có quá nhiều để liệt kê ở đây, nhưng quy ước đặt tên cho các tham số như sau (với xx là kích thước tuýp tính bằng mm, từ 04 đến 13):

• SxxOD - Đường kính ngoài của phần lớn nhất của tuýp
• SxxDeepL - Tổng chiều dài của các tuýp sâu
• SxxDeepStepOD - Đường kính ngoài của phần hẹp hơn của tuýp sâu. LƯU Ý: Nếu tuýp sâu của bạn không có bậc, hãy nhập biểu thức SxxOD+0.05 vào tham số. Điều này là do Fusion 360 không cho phép kích thước bằng 0, và tôi đã không khôn ngoan khi đặt kích thước các rãnh khoét theo cách gây ra vấn đề này.
• SxxDeepStepL - Chiều dài của phần hẹp hơn của tuýp sâu, tính từ đầu cho đến ngay trước các góc lượn/viên dạng để có đường kính ngoài lớn hơn.

Có nhiều tham số hơn cho phần tay vặn của các khay, nhưng tôi sẽ không liệt kê hết ở đây. Có các ghi chú trên các tham số cho những cái không tự giải thích được. Tôi đã đặt tiền tố cho các tham số còn lại để chỉ ra vật phẩm mà chúng thuộc về. Bạn có thể lọc danh sách tham số theo tiền tố để tìm tất cả các tham số có sẵn cho mỗi tay vặn.

• D1_4 - tiền tố cho tất cả các tham số liên quan đến adapter chuyển tuýp lục giác
• Extension - tiền tố cho tất cả các tham số liên quan đến nối dài tuýp
• Driver - tiền tố cho tất cả các tham số liên quan đến tay vặn tuýp ¼"
• Ratchet - tiền tố cho tất cả các tham số liên quan đến tay cóc drive ¼"

Ghi chú/Lưu ý

• Tôi gặp khó khăn với độ rộng của đường extrude trên máy in của mình, khiến các lỗ tuýp bị quá khít. Để bù đắp, tôi khuyên bạn nên cộng thêm 0.5mm trở lên vào đường kính đo được của tuýp khi chỉnh sửa tham số. Việc thay đổi tỷ lệ mô hình trong slicer sẽ không hiệu quả, vì dung sai cho các khớp nối với thành hộp ToughCase khá sít.
• Tay cóc của tôi hơi quá rộng từ trước ra sau, nên tôi phải ấn nhẹ cơ chế nhả tuýp để nó vừa. Nếu tay cóc của bạn có thiết kế tương tự, hãy lưu ý điều này.
• Các vòm ở mặt dưới của khay tuýp chỉ nhằm tiết kiệm vật liệu, nhưng có thể đựng được một số vật dụng nhỏ hơn.

Cài đặt in/Sau in

Mọi bộ phận đều được in trên máy Ender 3 V2 với lớp in 0.28mm, có skirt và không cần support. Các file .STL nên được định hướng chính xác khi nhập vào slicer bạn chọn.

Mỗi bộ phận đều có một hoặc hai đường brim được tạo sẵn, bạn sẽ cần cắt bỏ chúng sau khi in.
