Hộp Đựng Vòi Phun Nextruder - Chèn Hộp Kẹo Bạc Hà

Giới thiệu đế cắm vòi phun Nextruder mới, vừa vặn với hộp kẹo bạc hà Altoids™ nha!

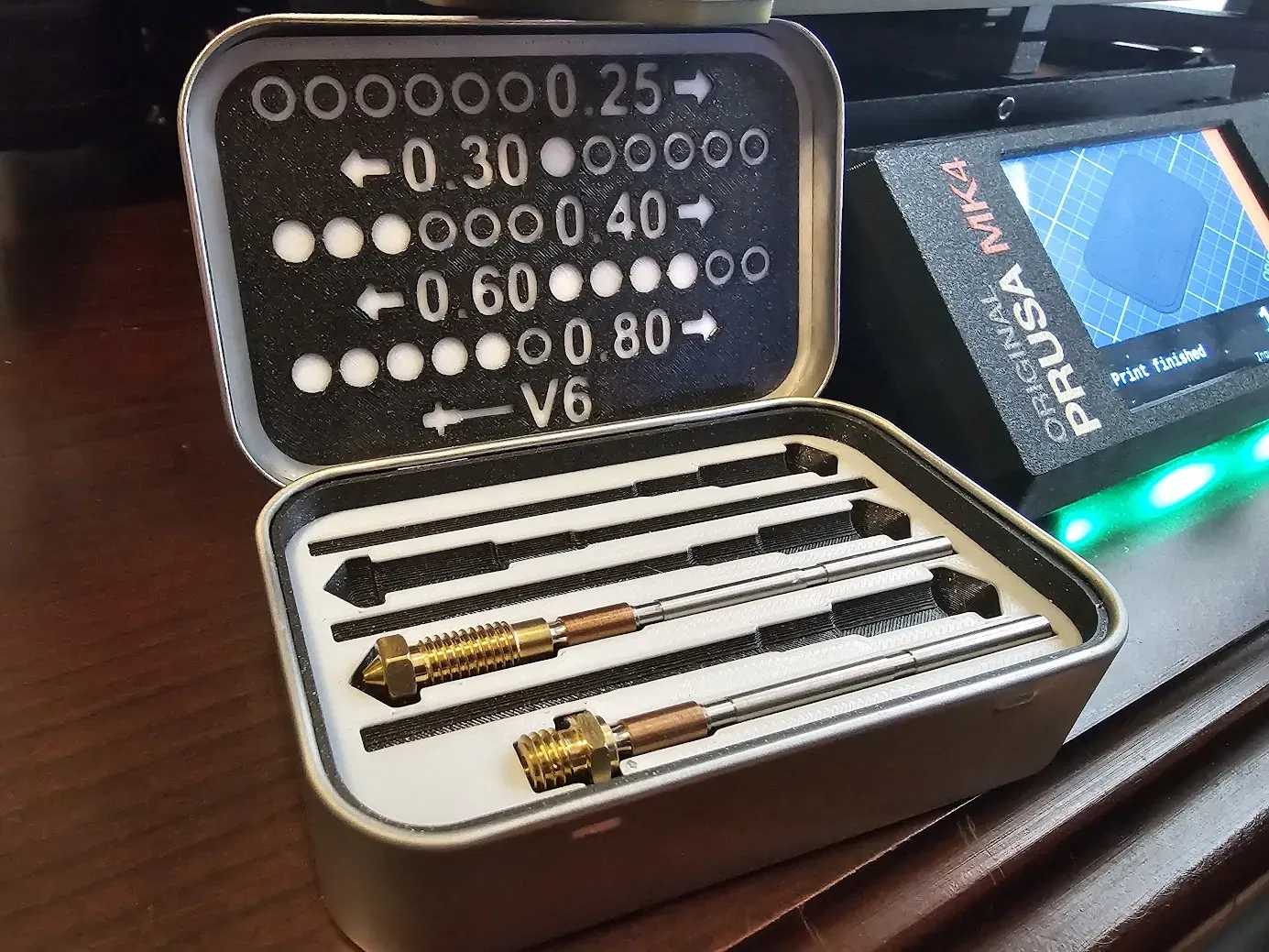

Sau khi tìm kiếm mấy cái đế cắm cho vòi phun Nextruder, tui muốn có một cái gì đó tối giản thôi. Cái hộp này có thể đựng tới năm vòi phun Nextruder cộng thêm cả cái adapter V6 nữa đó. Ngoài ra, nó còn có một bảng mã nhận dạng, ép nhẹ vào nắp hộp là được. Mấy cái chấm nhỏ kế bên kích cỡ vòi phun tương ứng với số chấm trên phần lục giác của vòi phun Nextruder.

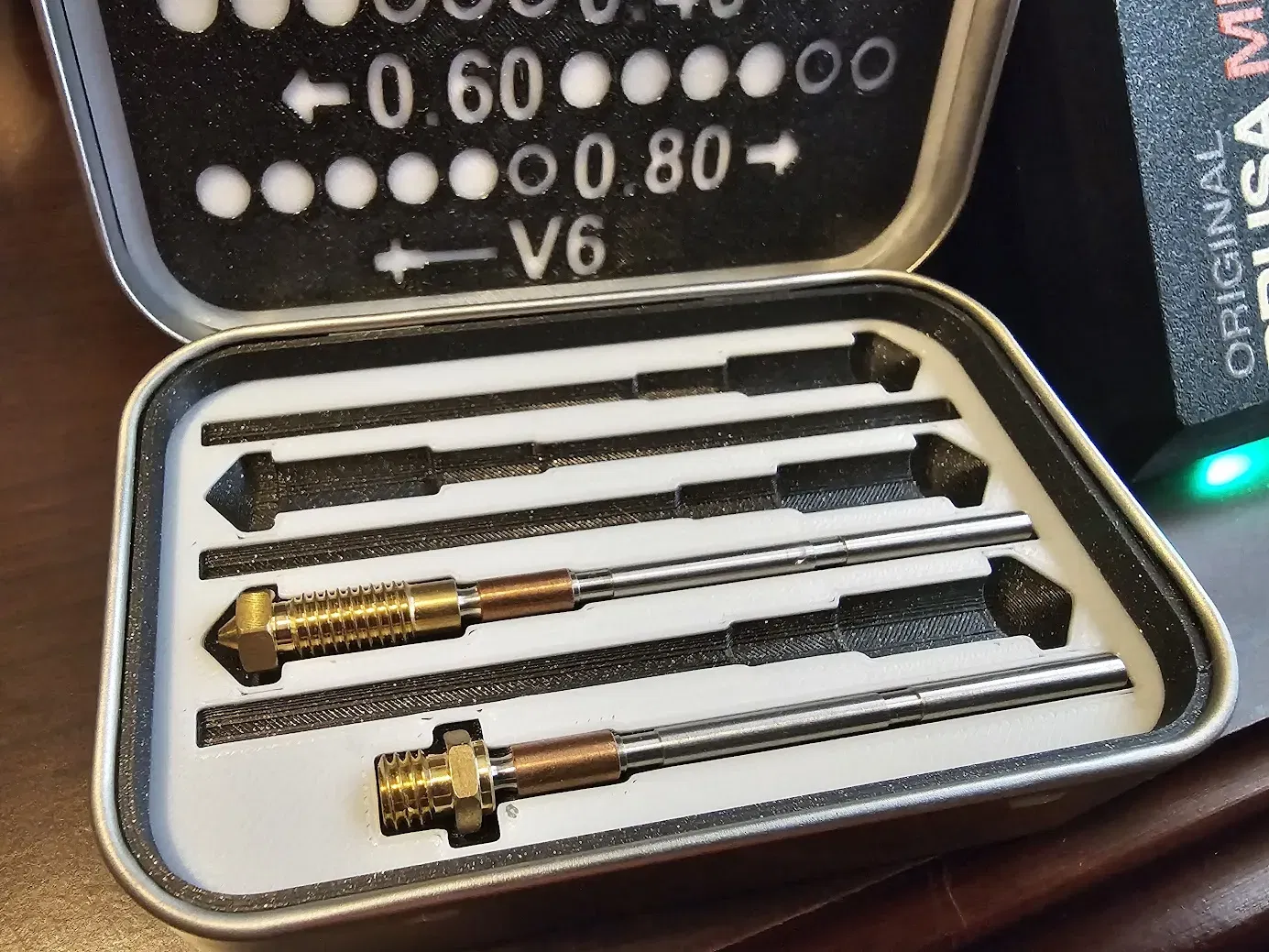

Để lấy vòi phun ra, chỉ cần ấn nhẹ đầu đồng thau là đầu kia của vòi phun sẽ nhô lên, giúp bạn nhấc nó ra dễ dàng.

Cần những bộ phận nào và in ra sao?

Nếu bạn có MMU, hãy in tất cả các bộ phận từ thư mục “MMU”. Chọn màu sắc phù hợp cho bộ phận chèn nắp và bộ phận chèn đáy.

Tui gợi ý dùng tính năng tô màu trong PrusaSlicer để có lớp trên cùng tương phản cho bộ phận chèn đáy.

• Đối với bộ phận chèn nắp, hãy đặt đối tượng nắp thành màu thứ nhất của bạn, và tất cả các đối tượng khác thành màu thứ hai.
• Đối với bộ phận chèn đáy, hãy đặt đối tượng “Bottom Insert” thành màu thứ nhất, và dùng tô màu đa vật liệu với tùy chọn Smart Fill được chọn để tô bề mặt trên cùng thành màu thứ hai.
• Đối với chốt và vòng khóa, hãy in chúng bằng màu thứ hai.
• Đối với Nắp đậy, hãy in nắp bằng màu thứ nhất, và tất cả các đối tượng khác bằng màu thứ hai.

Nếu bạn không có MMU, hãy in tất cả các bộ phận từ thư mục “Color By Layer”.

• Đối với bộ phận chèn nắp, bắt đầu in với màu thứ nhất, thêm thay đổi màu sang màu thứ hai ở 1mm và quay lại màu thứ nhất ở 1.8mm.
• Đối với bộ phận chèn đáy, bắt đầu in với màu thứ nhất và thêm thay đổi màu sang màu thứ hai ở 6.6mm và 7.2mm.
• Đối với chốt và vòng khóa, hãy in cả hai bằng màu thứ hai. Không cần thay đổi màu.
• Đối với Nắp đậy, bắt đầu in bằng màu thứ nhất, và thêm thay đổi màu ở 0.8mm và 1.2mm. Chuyển sang màu thứ hai ở 0.8mm và quay lại màu thứ nhất ở 1.2mm.

Tui khuyên nên in bằng PLA hoặc PETG, nhưng bất kỳ sợi nhựa nào bạn chọn cũng đều dùng được. In ở độ cao lớp 0.2mm và sử dụng ít nhất 15% infill để đảm bảo độ bền. Sử dụng 30% hoặc nhiều hơn sẽ tạo cảm giác chắc tay cho hộp khi lắp ráp hoàn chỉnh, nhưng sẽ tăng đáng kể thời gian in. Không cần hỗ trợ cho bản in này.

Các bộ phận không in được

1. Hộp kẹo bạc hà hiệu Altoids™. Rõ ràng là hộp này không in được. Ăn hết kẹo trước đi rồi dùng hộp nha! ;)

Lắp ráp

1. Lắp vòng khóa vào đáy hộp thiếc với khoảng hở hướng về phía bản lề. Đảm bảo vòng khóa nằm hoàn toàn bên dưới mép xung quanh. Các đầu vòng sẽ có xu hướng bật ra, điều này là bình thường.
2. Lắp chốt vào đáy hộp thiếc. Hãy cẩn thận đảm bảo vòng khóa nằm dưới mép xung quanh hoàn toàn trước! Sử dụng phần vát của chốt để dẫn hướng - sẽ cần lực đáng kể để lắp chốt vào. Điều này là cần thiết để đảm bảo bộ phận không bị dịch chuyển sau khi lắp. Ấn mạnh vào!
3. Lắp Bộ phận chèn đáy vào đáy hộp thiếc. Sử dụng phần vát của chốt để dẫn hướng. Một lần nữa, lực đáng kể sẽ cần thiết để lắp chốt.
4. Lắp Bộ phận chèn Nắp vào bên trong nắp hộp thiếc. Bộ phận này nên lắp khá dễ dàng. Nếu hơi lỏng, hãy nhỏ một giọt keo CA vào mặt sau của bộ phận chèn và ấn nó vào nắp - giữ yên trong tối đa 30 giây để keo khô.
5. Đặt Nắp đậy lên trên nắp hộp thiếc. Cái này cũng nên lắp khá dễ dàng. Nếu hơi lỏng, hãy nhỏ một giọt keo CA vào bên trong nắp hộp thiếc và ấn nó vào nắp - giữ yên trong tối đa 30 giây để keo khô.

Mô tả các bộ phận có thể in

Vòng khóa

Hộp thiếc Altoids™ có một mép gờ ở trên cùng, và vì thế bất kỳ bộ phận nào in 3D nhét vào đều sẽ bị lung lay khi vượt qua mép đó. Vòng khóa được lắp vào trước, và đảm bảo rằng chốt và bộ phận chèn đáy không còn không gian để di chuyển sau khi chúng được lắp.

Chốt

Tui tách chốt ra khỏi bộ phận chèn đáy vì vấn đề cong vênh. Bộ phận này được lắp vào thứ hai sau vòng khóa. Nó được thiết kế để có kích thước rất khít. Phần vát ở đáy giúp dẫn hướng bộ phận này vào.

Bộ phận chèn đáy

Bộ phận chèn đáy được lắp sau chốt, và có các khe để đặt vòi phun và adapter. Kích thước này được thiết kế rất khít để đảm bảo nó ở yên vị trí. Phần vát ở đáy giúp dẫn hướng bộ phận này vào.

Bộ phận chèn nắp

Bộ phận chèn nắp được ép nhẹ vào bên trong nắp. Nó có bảng mã nhận dạng cho vòi phun, đồng thời cũng có chức năng giữ cho vòi phun không bị xê dịch khỏi vị trí.

Nắp đậy

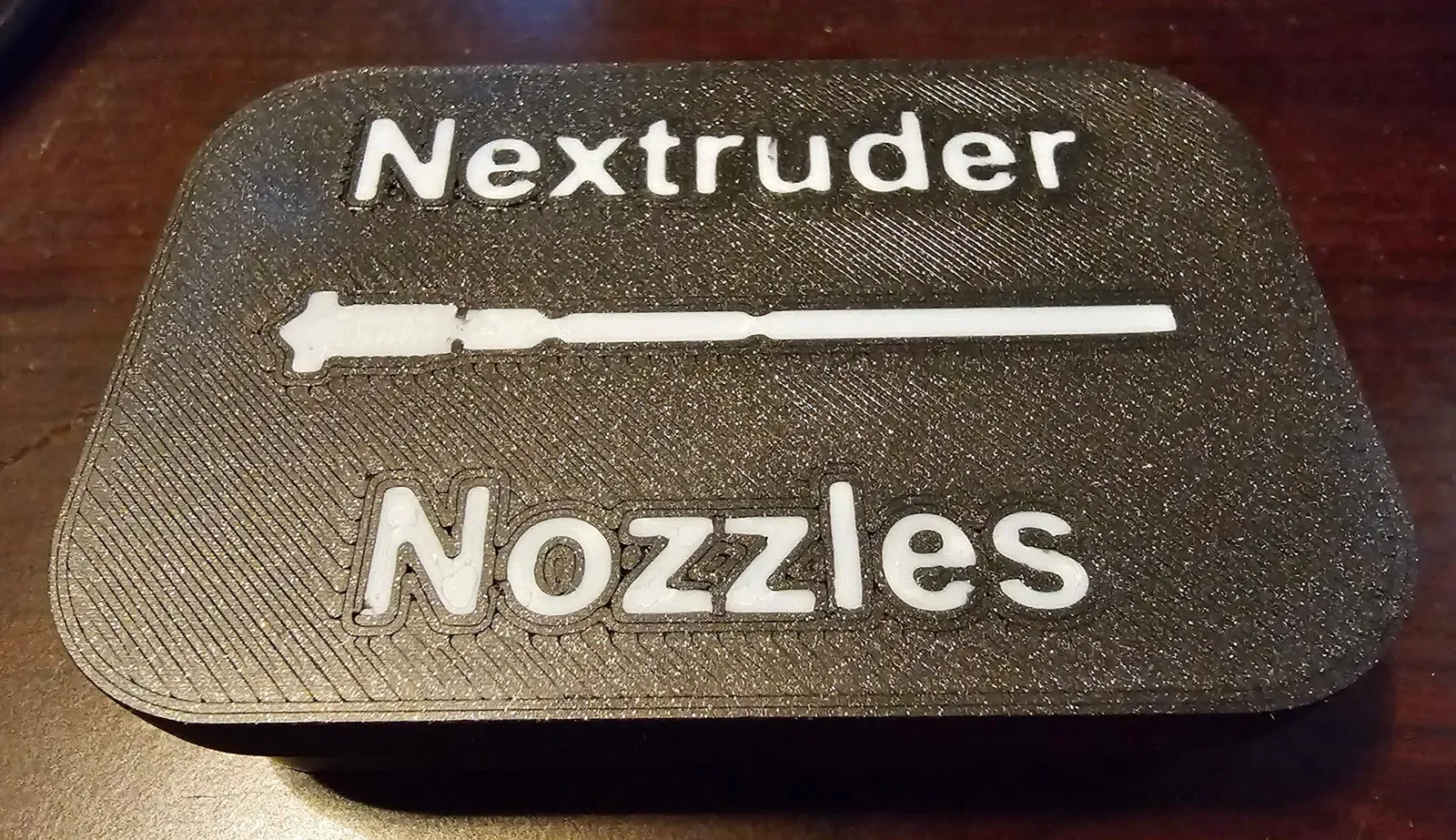

Nắp đậy được ép nhẹ vào bên trong nắp. Nó bổ sung thêm chữ và đồ họa để chỉ ra nội dung của hộp.
