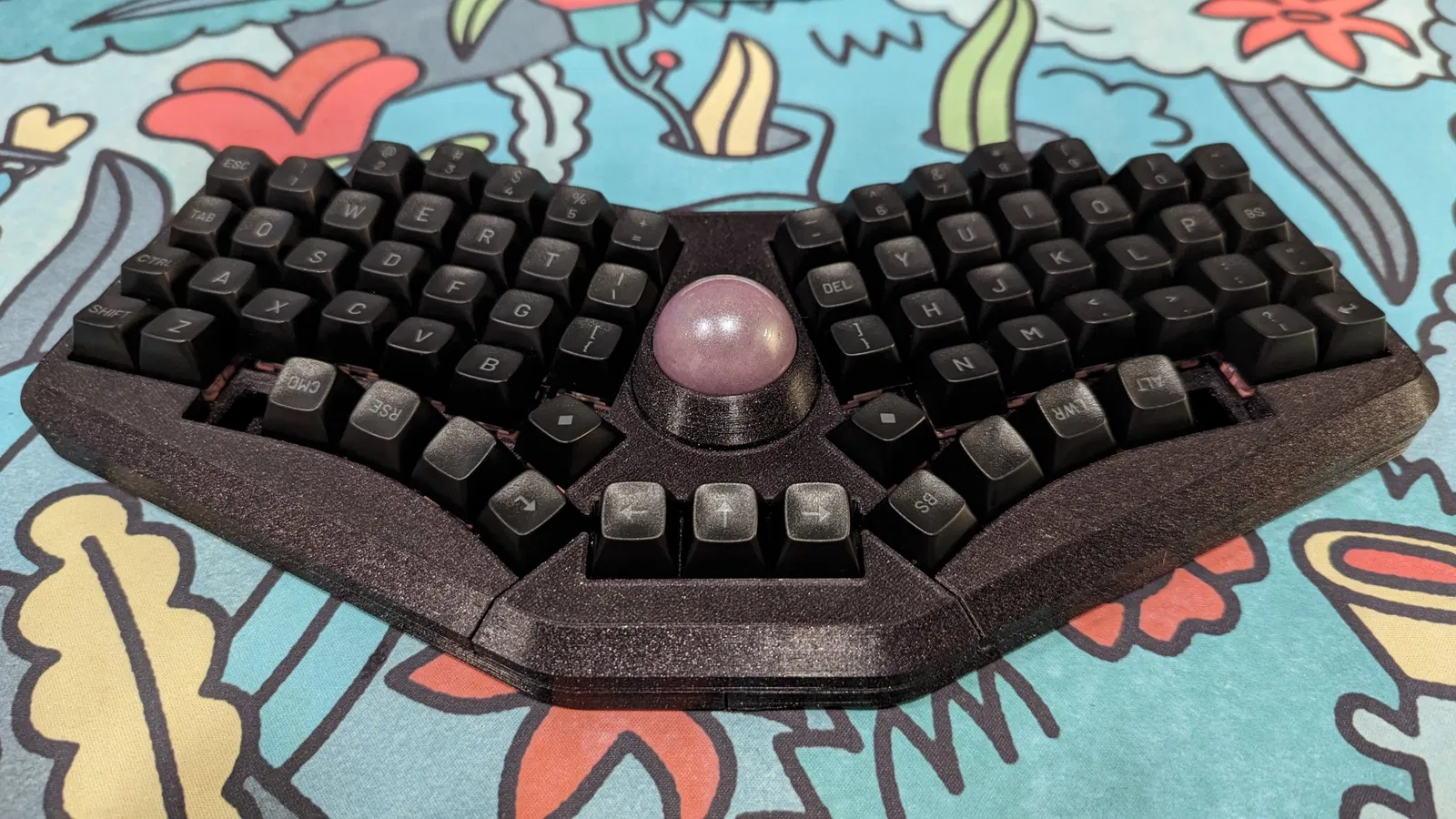

Vỏ Gắn Gioăng Rock On v3 Shadowline

Đây là thiết kế cho Rock On v3 của fingerpunch.xyz. Nó được gắn bằng gioăng (gasket mount) và cố định bằng nam châm kích thước 6mm x 3mm.

Phần trên được in làm 3 mảnh và phần đế được in làm 2 mảnh, phù hợp với máy in kích thước Ender 3. Phần đế còn có các pát nhỏ để cố định hai mảnh đế lại với nhau. Các pát này được bắt bằng ốc M2 6mm và đai ốc lục giác M2.

Plate cho nút bấm (switch plate) hỗ trợ các núm xoay (encoder) nằm dưới lòng bàn tay. Mảnh trên cùng ở giữa cũng hỗ trợ núm xoay ở giữa cho các phím chuột. Ngoài ra còn có các lỗ để gắn insert M2 nhiệt ở mặt dưới để cố định PCB vào plate cho nút bấm. Việc này là tùy chọn, nhưng được khuyến khích, đặc biệt nếu bạn định dùng núm xoay. Ấn vào núm xoay tốn khá nhiều lực và có thể làm tách PCB khỏi các nút bấm nếu không được cố định chắc chắn.

MCU cần được gắn ở mặt trên của PCB, với các linh kiện hướng lên trên và nên gắn càng thấp càng tốt, miễn là vẫn có thể dùng socket. Các loại socket phổ biến trên Amazon cao khoảng 5mm khi hàn vào PCB là đủ thấp.

Phần vỏ bi lăn (trackball housing) chứa ba viên bi 3.5mm. Chỉ cần ấn chúng vào cho vừa khít.

Phần đế có các hốc cho chân đế cao su tròn 9mm.

Các lỗ cho insert M2 có đường kính 3.4mm, sâu 3.8mm và thu nhỏ dần xuống 2.8mm ở đáy lỗ. Bất kỳ insert nào có kích thước tương tự đều dùng được.

Nam châm 6mm x 3mm: https://www.aliexpress.us/item/3256801805653915.html?spm=a2g0o.order_list.order_list_main.5.7d4e1802BmvqWD&gatewayAdapt=glo2usa

Insert M2: https://www.amazon.com/dp/B08T7NDPQC?psc=1&ref=ppx_yo2ov_dt_b_product_details

Bi 3.5mm: https://www.aliexpress.us/item/2255799954977401.html?spm=a2g0o.order_list.order_list_main.25.7d4e1802BmvqWD&gatewayAdapt=glo2usa
