Kẹp Ghim Đẩy / Đinh Tán Kẹp / Kẹp Giữ (Nissan, Infiniti)

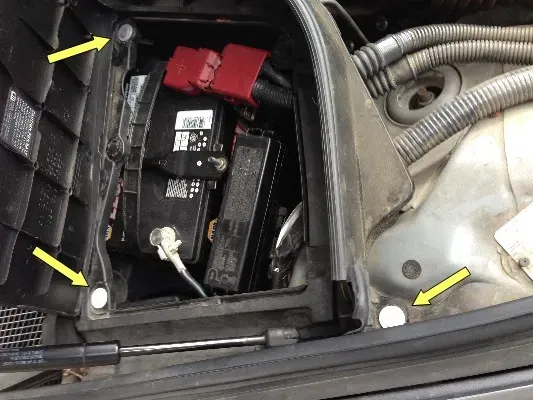

Bộ phận thay thế cho "kẹp ghim đẩy" của Infiniti. Vì tôi không rành mấy cái kẹp này và không biết cách tháo chúng ra, tôi đã làm rách mấy cái khi tháo tấm che khoang máy để thay bình ắc quy.

Lại có dịp phác thảo cái gì đó! Tôi đã dùng Fusion 360.

Mấy cái kẹp zin trong xe tôi là bằng nylon. Còn cái "chính hãng" hiện tại thì khác, giòn hơn.

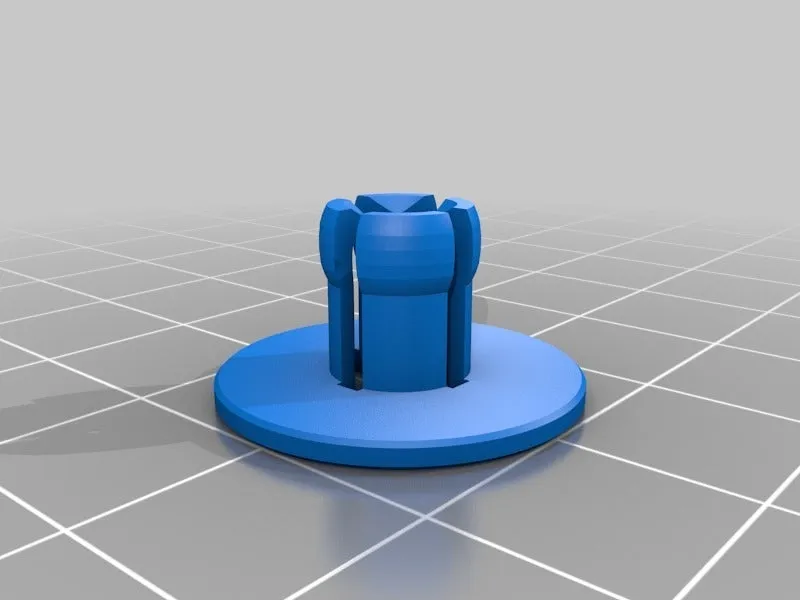

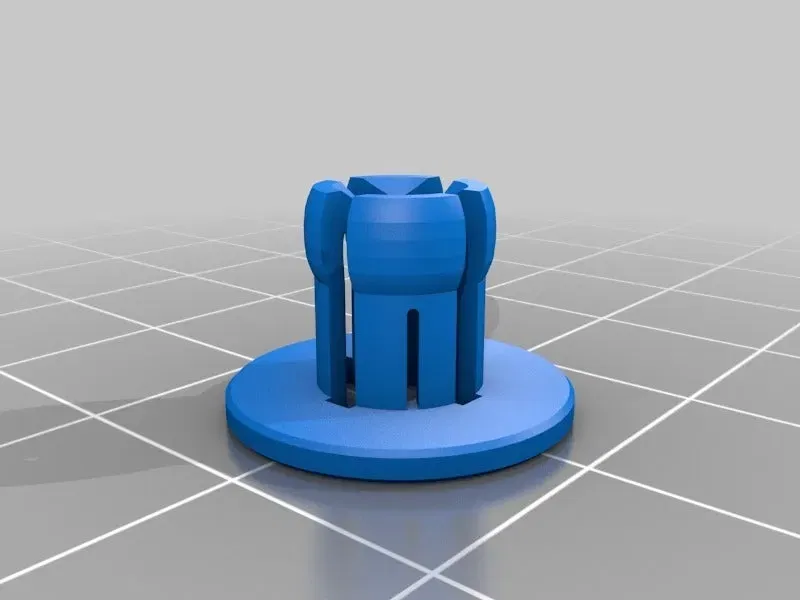

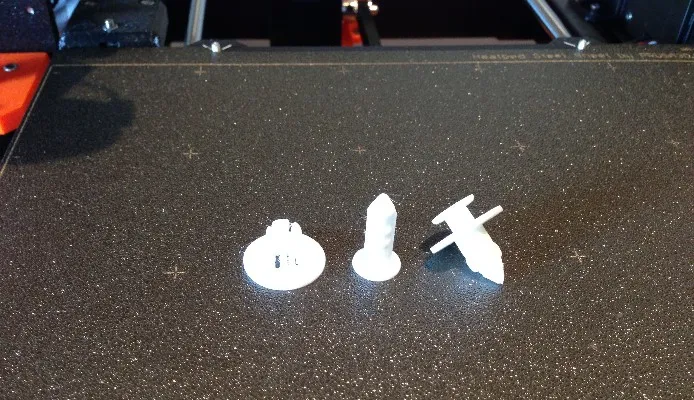

Tôi khuyên dùng Nylon nếu bạn có thể. Tôi đã in bộ phận thay thế của mình bằng PETG. Hãy coi chúng chỉ dùng được một hoặc có lẽ hai lần (như mấy cái kẹp "chính hãng" mới vậy). Có hai phiên bản của bộ phận giữ kẹp. Một cái có khe rãnh để lý thuyết là dễ uốn mấy cái lẫy hơn, cái kia thì không có khe. Đối với nylon, chắc chắn hãy dùng loại không có khe. (PETG thì loại nào cũng được. Loại có lẫy đặc thì được ưu tiên hơn.) Tôi đã in chúng bằng PETG đen và trắng (và có cái trông còn ngả xám do đổi dây tóc). Bạn có thể thấy cái màu trắng (và xám) được lắp vào trong ảnh đính kèm.

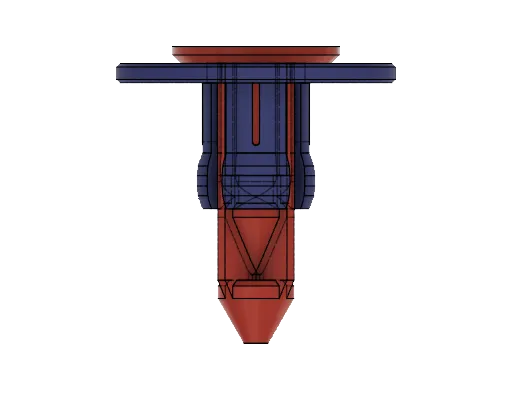

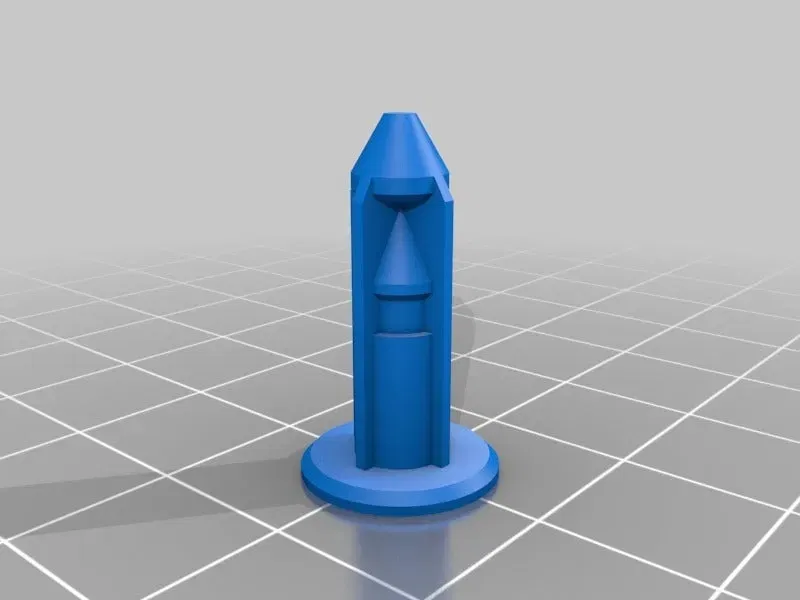

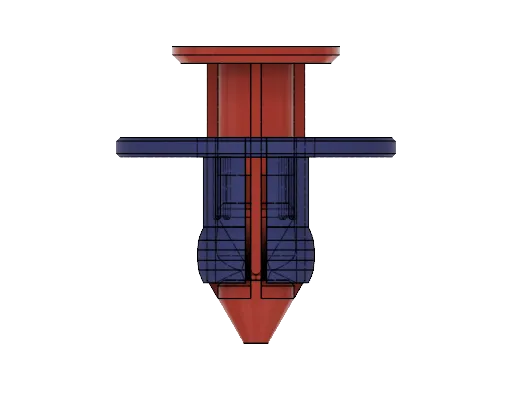

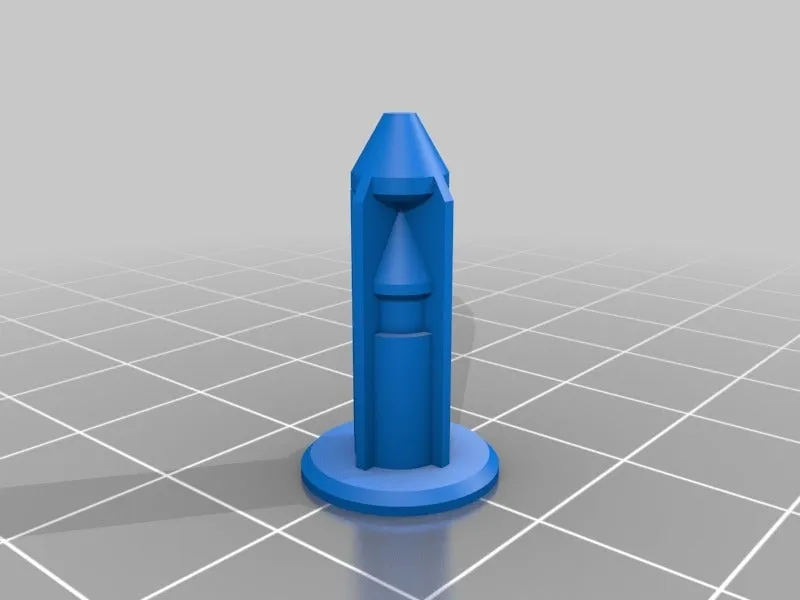

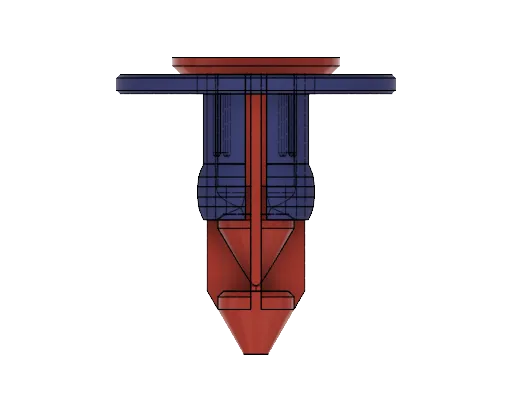

Đây là mấy cái ghim cài hay ho, còn gọi là "Đinh Tán Kẹp". Bạn có thể lắp cái kẹp lại với nhau trước khi lắp vào, bằng cách đẩy ghim vào cho đến khi nghe "click" đầu tiên, hoặc bạn có thể đặt bộ phận giữ vào lỗ trước, rồi lắp ghim vào và ấn cho phẳng.

Cái kẹp giữ này được thiết kế cho lỗ 8mm, và có thể chứa độ sâu 5mm. Mép bích là 20mm. Thêm phiên bản mép bích 16mm để linh hoạt hơn về kích thước/tỷ lệ.

Mã phụ tùng Infiniti cho xe của tôi là 01553-09321, nay đã được thay thế bằng 01553-2DR9A. Đây là một cái kẹp giữ phổ biến trên mấy xe này và được dùng ở nhiều vị trí.

Hướng dẫn in ấn

Danh mục: Phụ tùng Cài đặt in

Thương hiệu máy in: Prusa

Máy in: i3 MK3

Độ phân giải: .20

Infill: 100% rectilinear

Sợi in: Prusa PETG, Nylon Black Ghi chú:

Khuyên dùng nylon đen.

Tôi đã dùng PETG đen (và trắng).

Với Slic3r PE của Prusa, dùng độ cao lớp .20, 3 lớp viền, 100% infill rectilinear.

Với PETG đã in ở cả hai chế độ: a) 250°C với hệ số đùn (lưu lượng) 100% và bàn nhiệt 90°C, và b) 260°C với hệ số đùn 107% và bàn nhiệt 90°C. Chưa xác định được loại nào tốt hơn. Hãy dùng cài đặt yêu thích của bạn.

Một cái kẹp (ghim và bộ giữ) in xong chỉ trong 15 phút.
