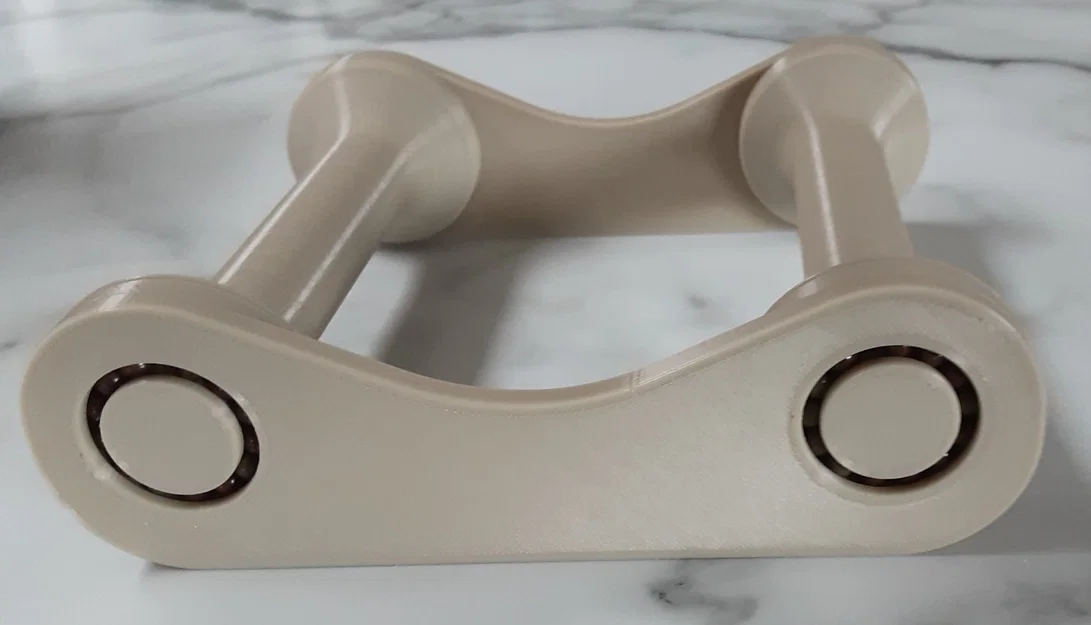

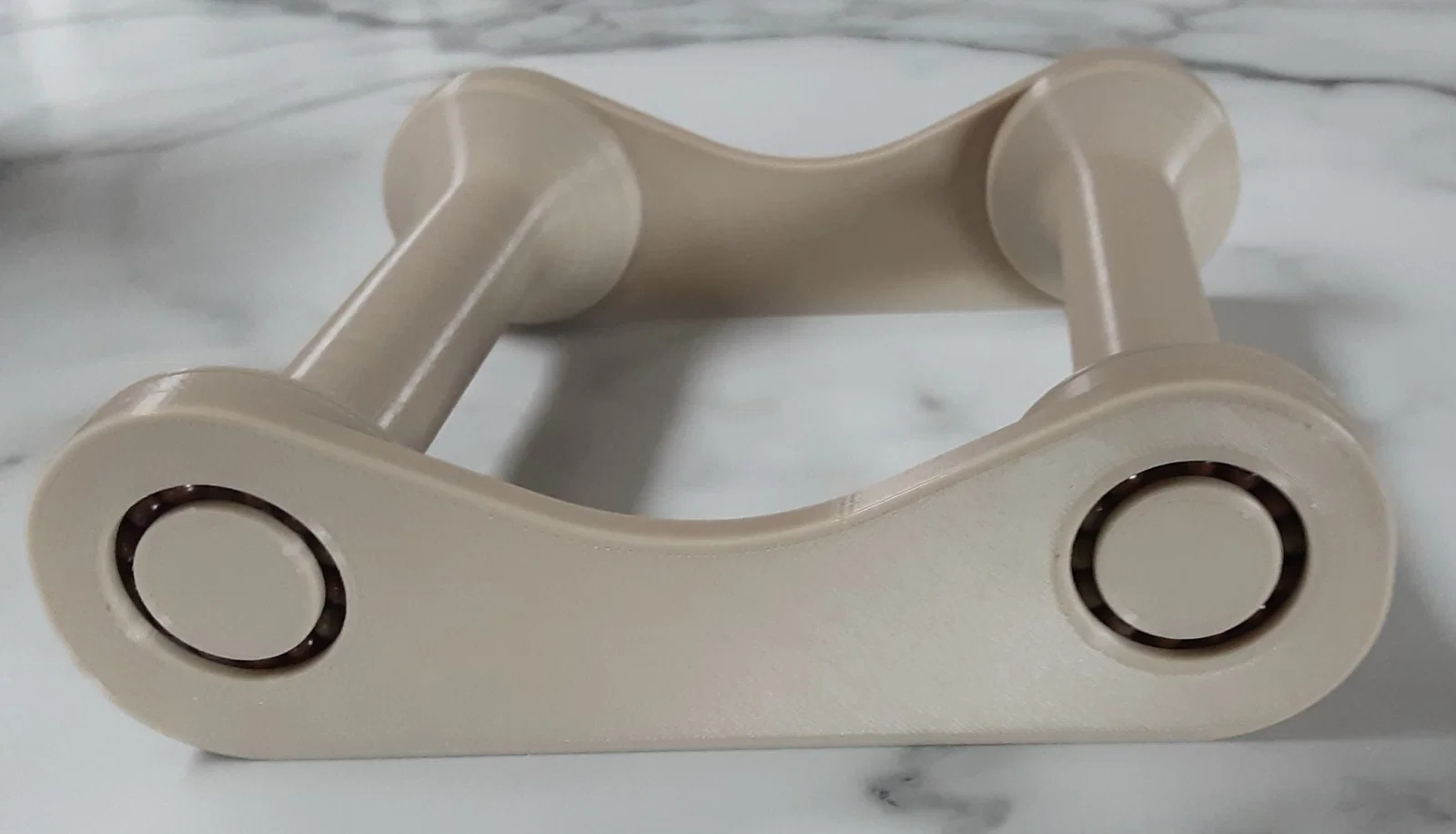

Giá đỡ cuộn filament tự chế với vòng bi in 3D

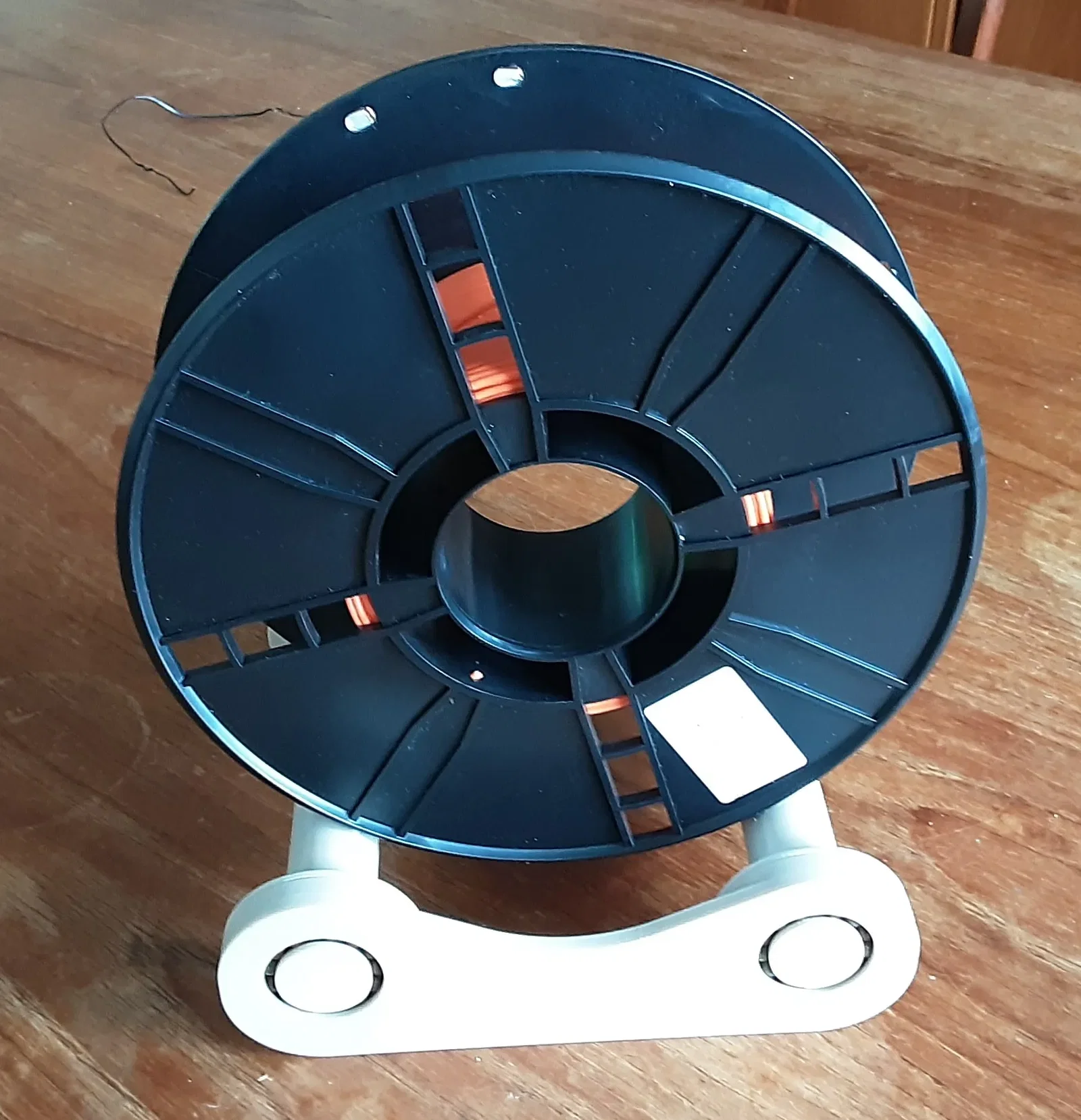

Đơn vị này sẽ giữ các cuộn filament có chiều rộng lên đến 90mm. Các vòng bi được in 3D bằng các viên nhựa BB 6mm thường được sử dụng trong các khẩu súng Airsoft. Chỉ cần hỗ trợ từ mặt nền khi in các trục quay. Tôi đã đặt một số miếng đệm felt dưới các bức tường bên ngoài để loại bỏ bất kỳ tiếng ồn lăn nào có thể xảy ra.

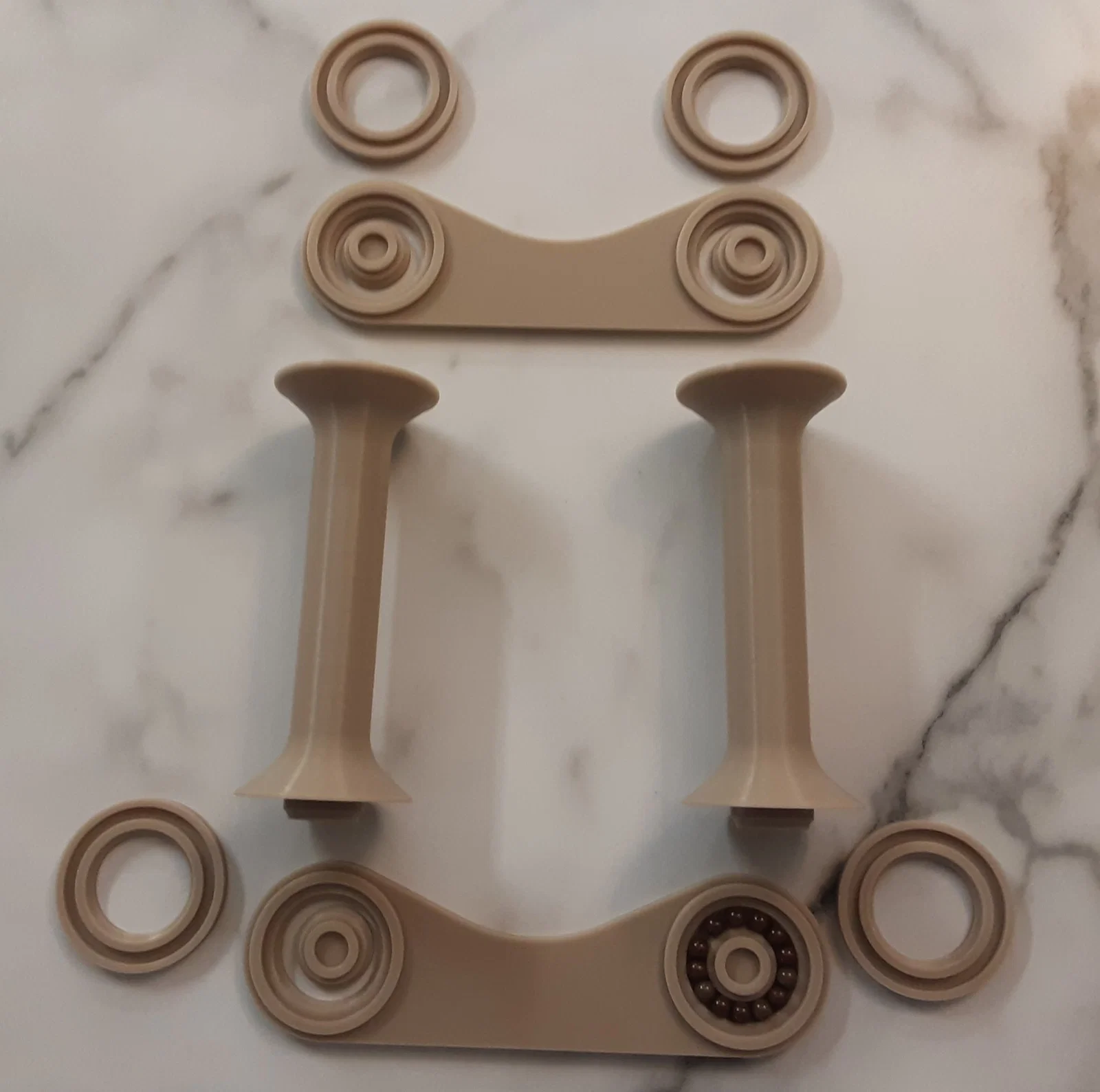

Việc lắp ráp được gợi ý như sau:

1: Cẩn thận, dán các Vòng Bi Bên Ngoài vào các Bức Tường Bên Ngoài. Hãy cẩn thận không để keo dính vào khu vực mà các viên bi sẽ quay. Nếu keo chảy ra vào khu vực vòng bi thì tôi gợi ý sử dụng một cái Q-tip để làm sạch khu vực vòng bi. Nếu keo đã chảy ra thì không tiếp tục đến bước tiếp theo cho đến khi keo đã khô.

2: Với Bức Tường Bên Ngoài đặt trên một bề mặt phẳng, đặt Vòng Bi Bên Trong vào lỗ. Chèn 13 viên BB 6mm vào khoảng trống. Một vài viên cuối cùng sẽ cần một cú nhấn nhẹ để định vị đúng trong khu vực vòng bi.

3: Đặt một lượng keo nhỏ vào giữa khu vực lõm của Vòng Bi Bên Trong và đẩy đầu trục quay để ghép với Vòng Bi Bên Trong. Để keo khô.
