Trạm thời tiết ESP32 + BME 280 v2 - có quạt

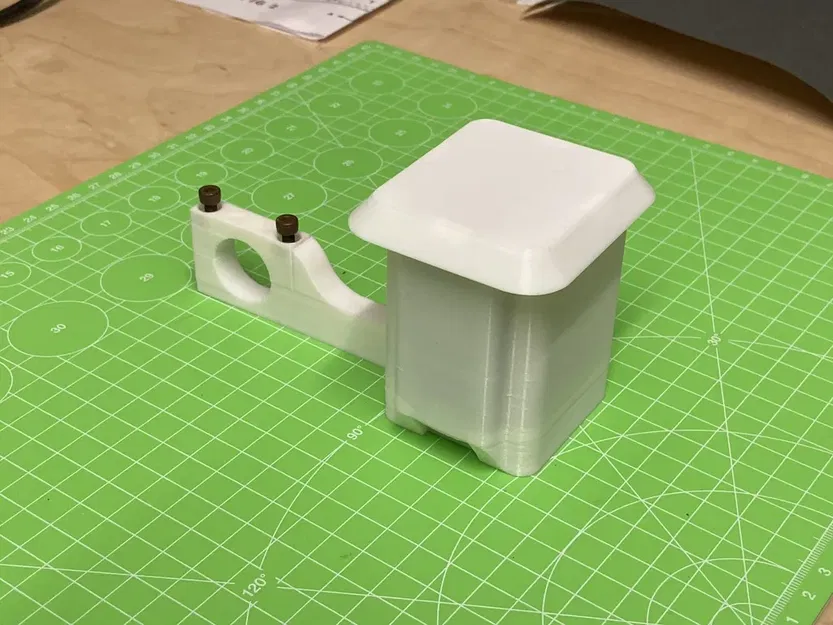

Trạm thời tiết ngoài trời v2 với bo mạch esp32 và cảm biến BME 280

Chào mọi người,

cuối cùng thì cũng đến lúc ra mắt phiên bản v2 của trạm thời tiết nhỏ của mình. Lần này nó có thêm quạt để giảm thiểu việc hiển thị các giá trị quá cao khi có nắng.

Bạn sẽ cần những bộ phận phần cứng sau để lắp ráp:

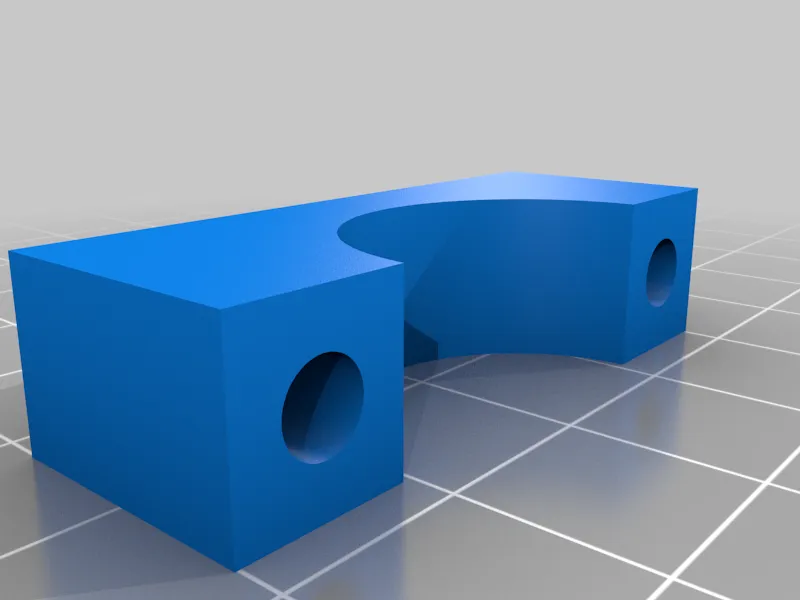

Cho phần kẹp:

• 2 ốc M4x18 hoặc ngắn hơn một chút (nếu chỉ có loại dài hơn, hãy khoan lỗ trước)

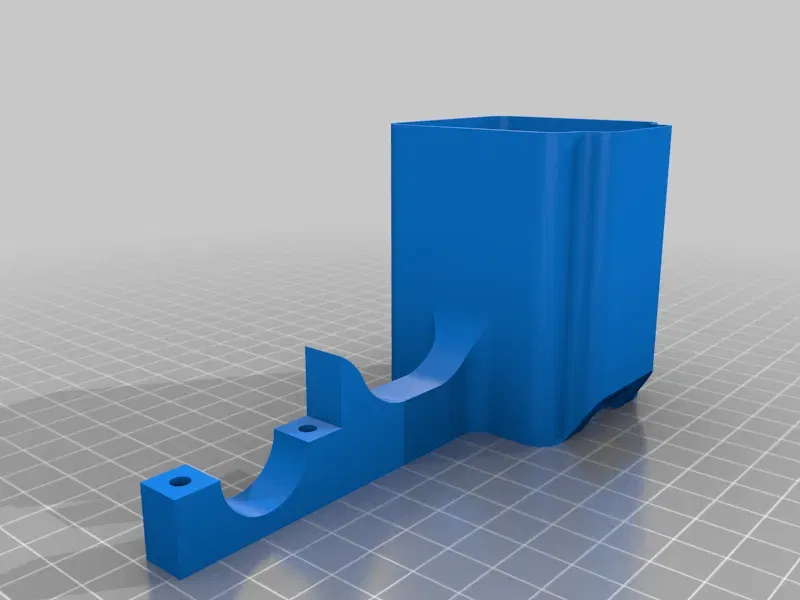

Cho phần thân:

• 1 ốc M2x5 hoặc dài hơn (thiết kế dạng lỗ xuyên) để giữ BME 280
• 4 ốc M3 để giữ quạt của bạn (thiết kế dạng lỗ xuyên, độ dài tùy thuộc vào quạt)
• 1 quạt 40x40mm, quạt được thiết kế cho chiều cao 10mm nhưng loại cao hơn cũng vừa

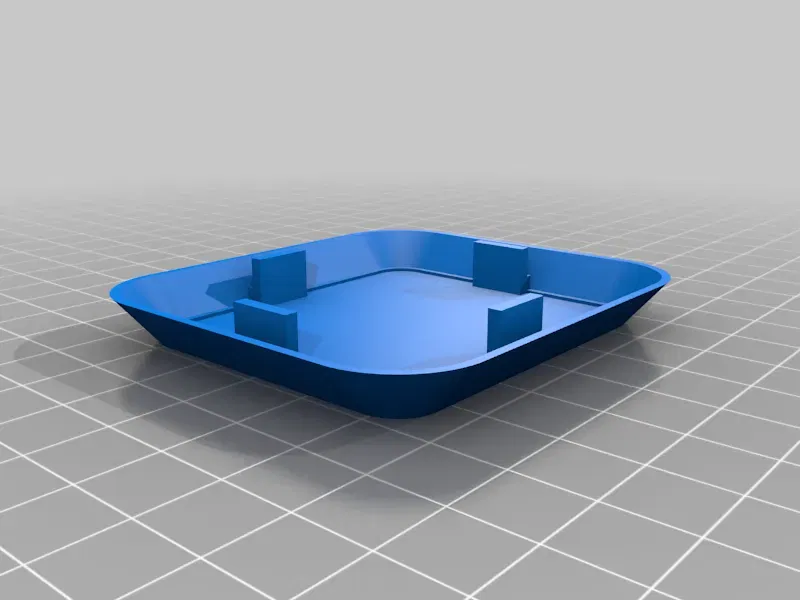

Cho phần nắp:

• Vài giọt keo dán nhựa để giữ cố định khi có gió

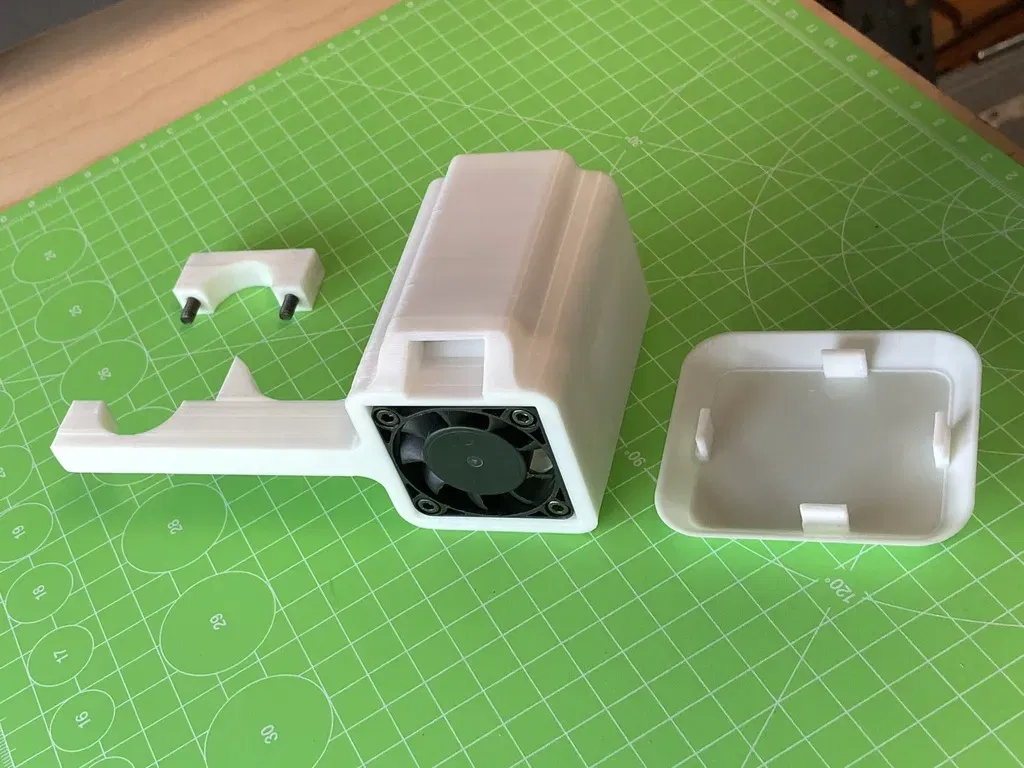

Gợi ý lắp ráp:

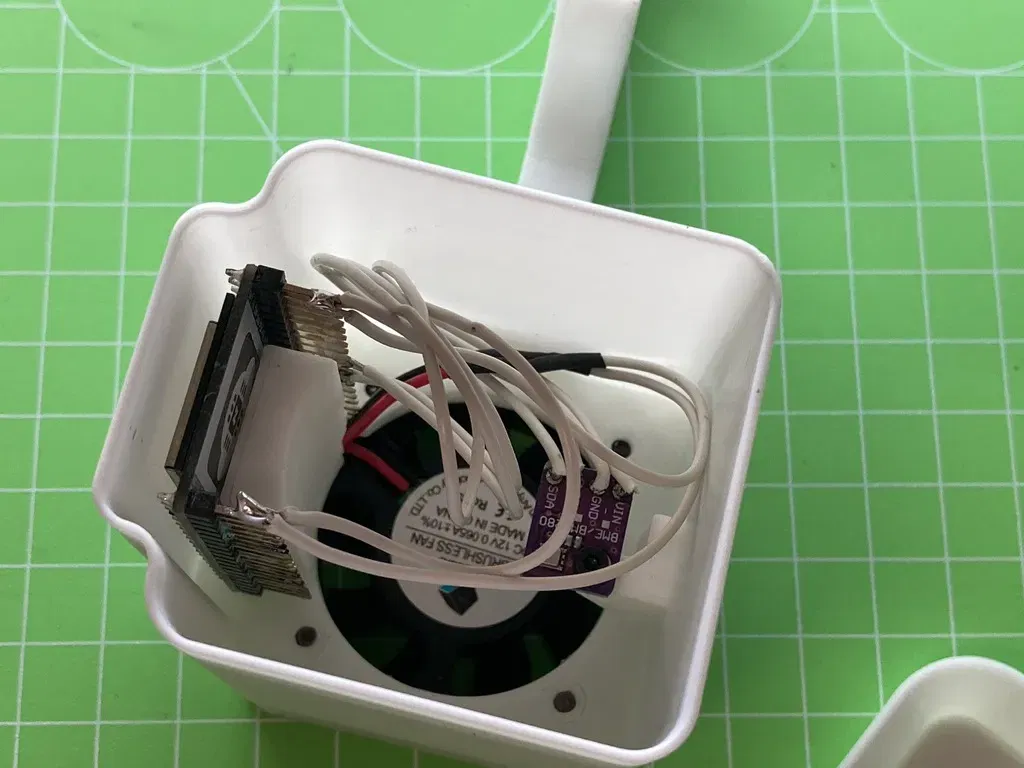

• Tôi đã bắt vít BME 280 với cảm biến hướng lên trên, để tránh bụi bẩn thổi vào nó.

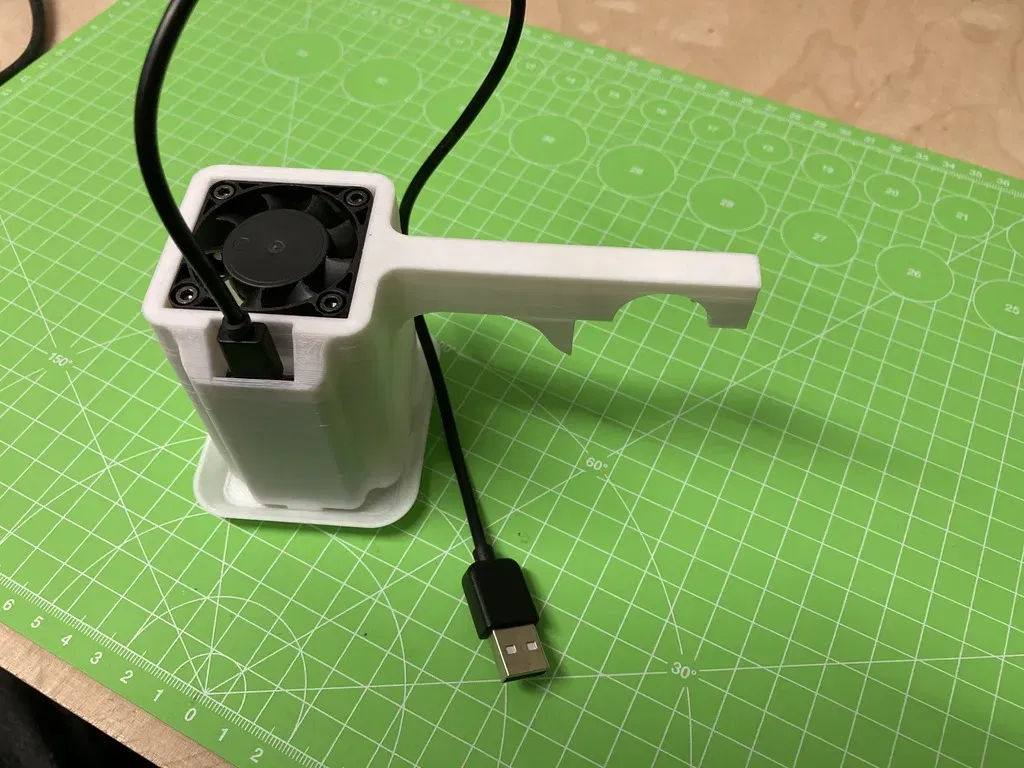

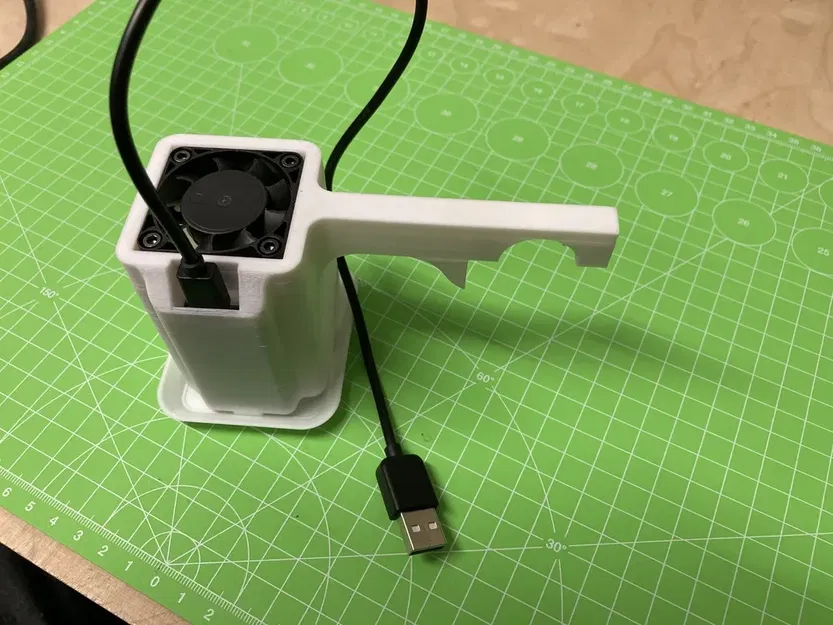

• Quạt là quạt 40mm 12V tiêu chuẩn và được kết nối với nguồn 3,3V trên esp32. Quạt chạy rất êm, chỉ có luồng không khí ổn định; điều này là đủ. Quạt của tôi tiêu thụ 50mA, điều này có vẻ ổn cho esp32, vì chúng ta không sử dụng chân GPIO nào (tối đa 12mA mỗi chân) mà là nguồn điện được cung cấp bởi bộ điều chỉnh điện áp tổng thể trên bo mạch.
• Tôi đã nghĩ đến việc dán giấy bạc lên mặt trong để ngăn ánh nắng mặt trời làm sai lệch các chỉ số đo. Bây giờ tôi sẽ thử nghiệm một chút mà không có nó và xem liệu tôi có nhận thấy sự thay đổi nào khi có nắng hay không.
• Bo mạch esp32 nằm trên giá đỡ riêng với một khoảng trống bên dưới để cho phép sử dụng tất cả các loại đầu nối micro-usb, chúng sẽ vừa hết. Để giữ bo mạch tại chỗ, tôi đã sử dụng 2 dải băng dính hai mặt siêu chắc (Tesa power strips), nhưng không có nó thì nó cũng vẫn ở yên vị trí.

Tôi đã thiết kế mô hình này vào ngày 13 & 14 tháng 6 năm 2020 và đặt nó ở ngoài trời ngay lập tức. Nếu có bất kỳ thay đổi nào cần thực hiện, tôi sẽ cập nhật ở đây.

Cài đặt In ấn

Thương hiệu máy in:

Anycubic

Máy in:

All-metal Mega

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2

Infill:

20

Filament: bất kỳ loại PLA màu trắng

Ghi chú:

In supports cho phần thân. PLA màu trắng hoạt động tốt ngay cả dưới nắng, màu đen có thể bị nóng và cong vênh.
