Trạm thời tiết ESP32 + BME280 (phiên bản cũ v1) với màn hình Stevenson

Phiên bản 2 đã có mặt!

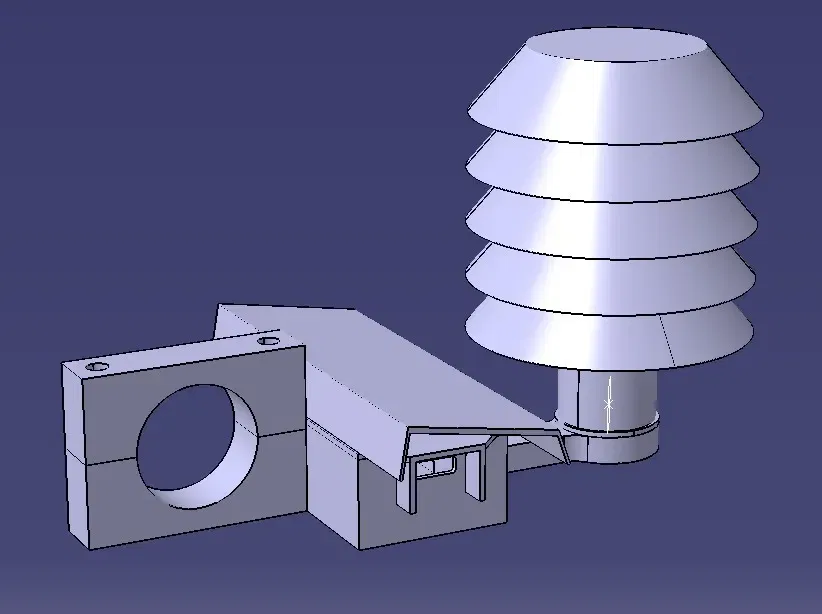

Trạm thời tiết ngoài trời dựa trên ESP32 và BME 280

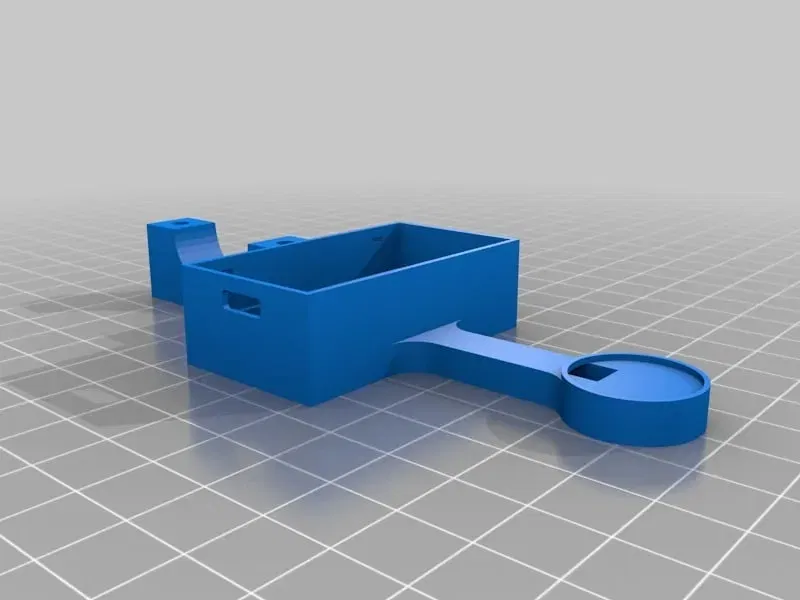

Một trạm thời tiết ngoài trời nhỏ gọn với hộp ESP32 (NodeMCU và các loại tương tự) có thể gắn vào thanh ray hoặc tương tự (đường kính kẹp 22mm).

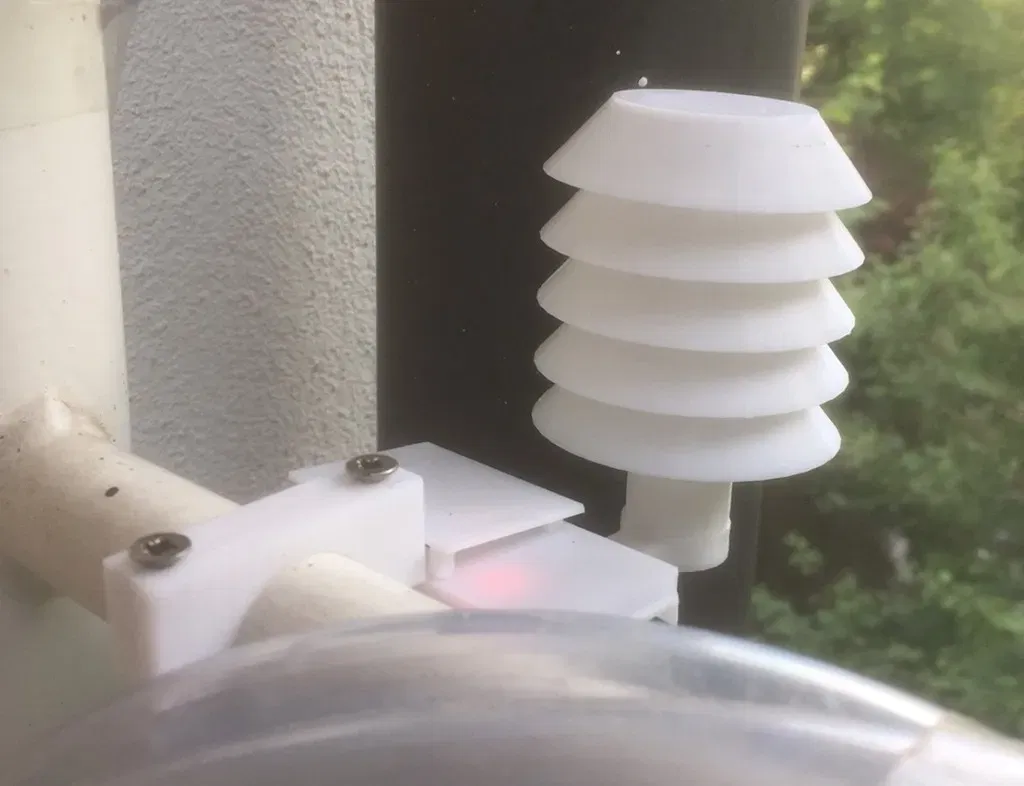

Nó có một cánh tay để giữ màn hình stevenson, bên trong chứa BME280. Dây cáp có thể được đi hoàn toàn ẩn và giấu bên trong cánh tay!

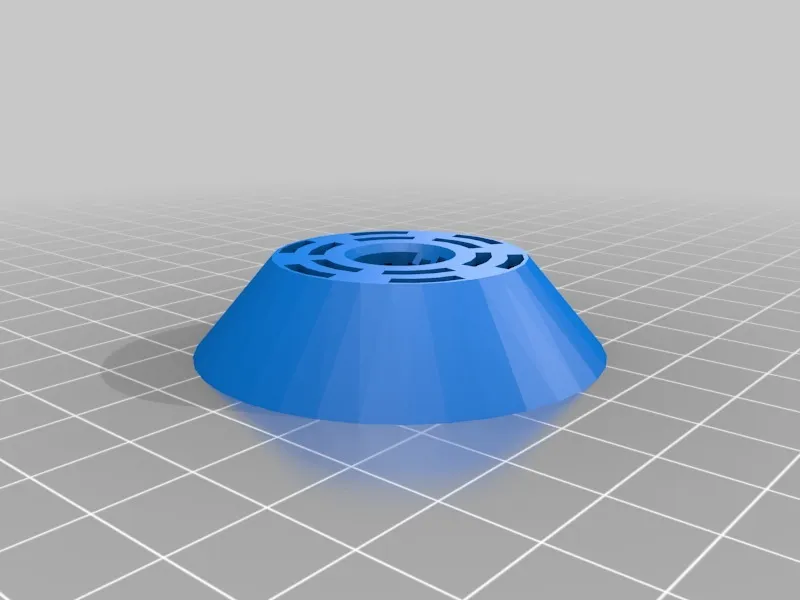

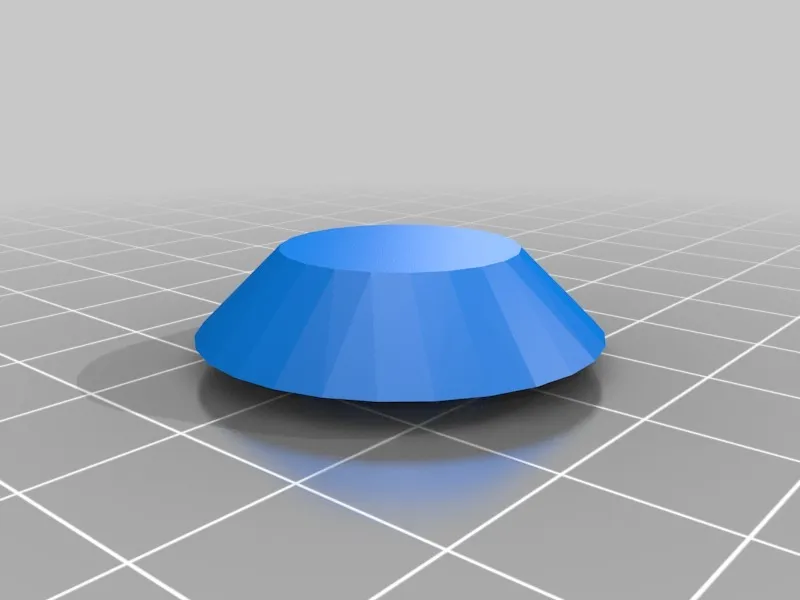

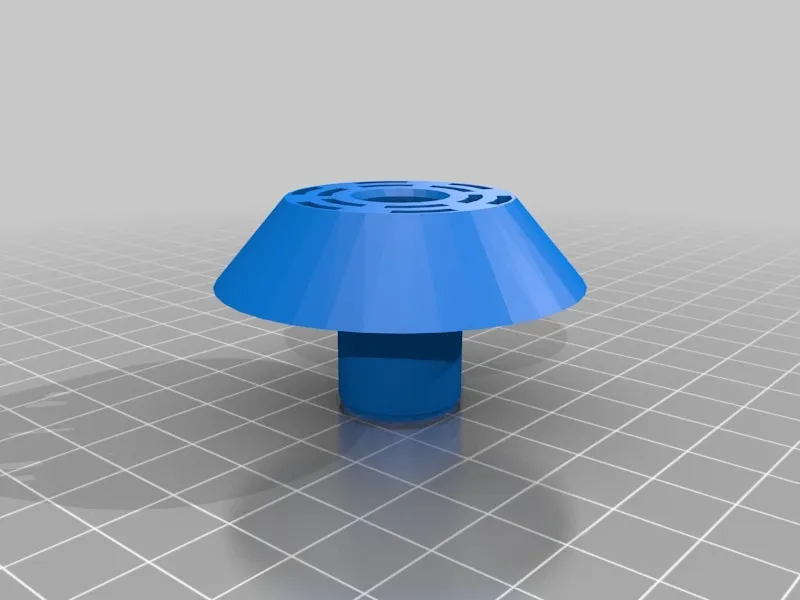

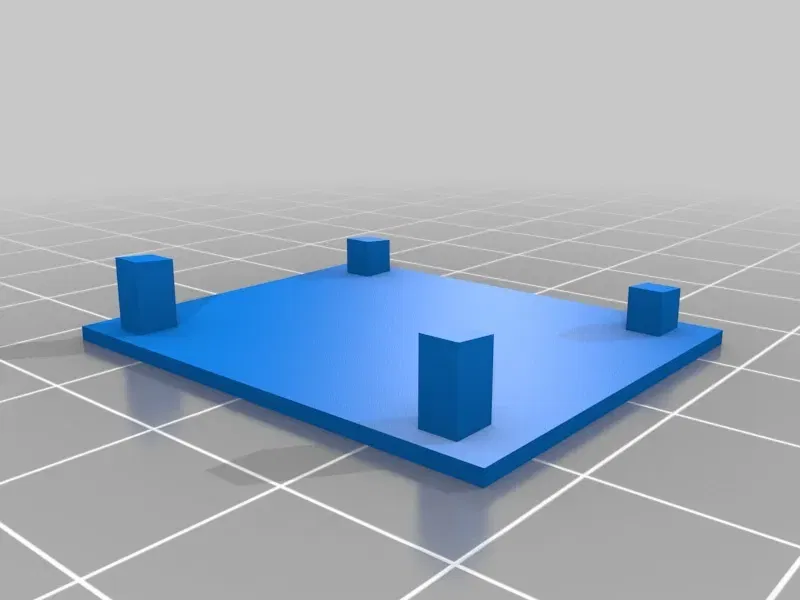

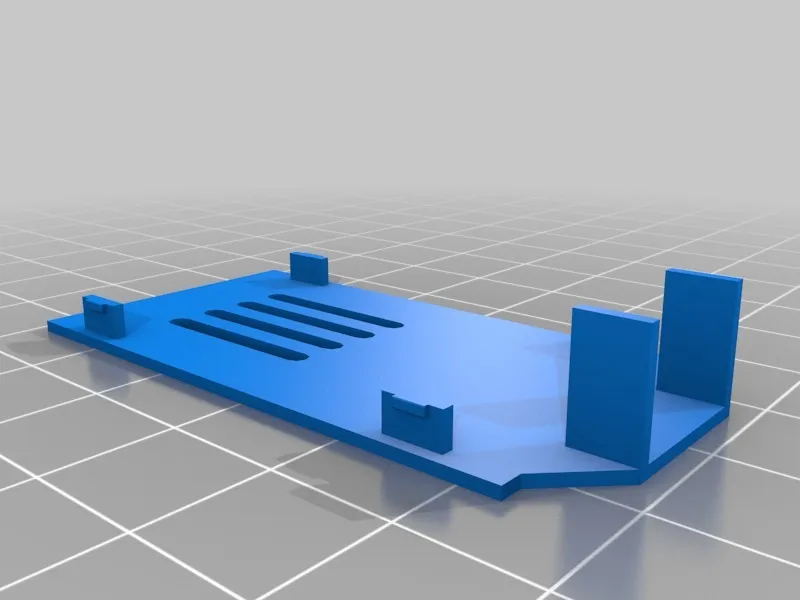

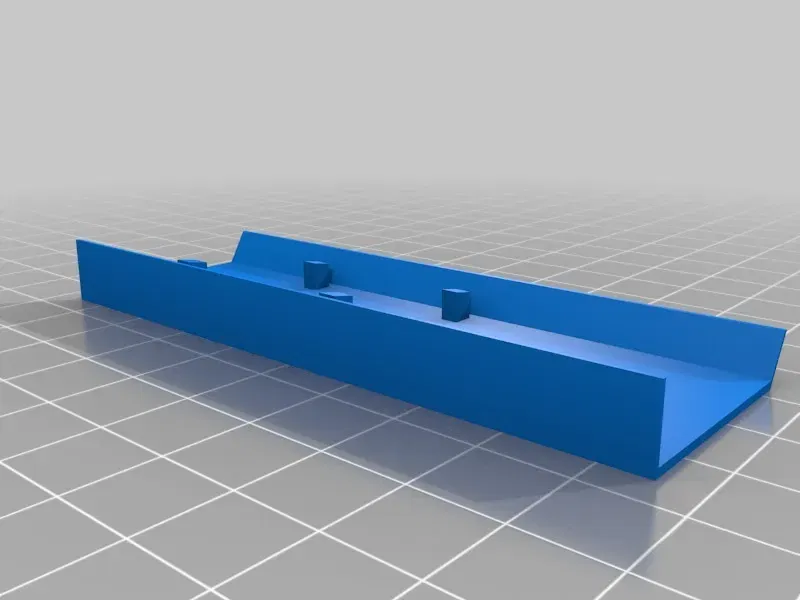

Dán tất cả các bộ phận lại với nhau. Tôi đã sử dụng trình tự sau cho cảm biến: đáy - thông gió - thông gió có giá đỡ BME - thông gió - đỉnh.

Thiết kế này đã được chứng minh là không hoàn toàn kín nước. Mưa có thể lọt vào hộp ESP32 và tôi sẽ cần phải thiết kế lại nó một chút. Xin hãy sử dụng một nắp tốt hơn.

Ngoài ra, tôi có cảm giác rằng màn hình stevenson vẫn làm cho cảm biến bị nóng lên dưới ánh nắng trực tiếp. Tôi có thể thiết kế lại điều này trong tương lai.

CẬP NHẬT Tháng 3 năm 2019:

Trạm đã trải qua cả mùa lạnh/mưa mà không có bất kỳ lỗi nào. Có vẻ như bộ phận chống mưa hoạt động tốt. Chỉ có một vài lần nó bị treo và cần khởi động lại, nhưng tôi không cho rằng điều này là do vỏ máy, mà có lẽ là một trục trặc nhỏ cũng xảy ra trên các bo mạch trong nhà cùng loại khác.

Một điều tôi nhận thấy là, ngay khi có ánh nắng trực tiếp, nhiệt độ đo được lại quá cao. Cuối cùng tôi đã đo nhiệt độ vỏ bằng nhiệt kế hồng ngoại, và nó nóng lên! Có vẻ như khi có ít gió, bên trong nóng lên khá nhiều. Tôi thấy hai lựa chọn để giải quyết vấn đề này: Hoặc đặt một cảm biến khác ở phía đối diện của ngôi nhà và chỉ lấy nhiệt độ thấp hơn của hai cảm biến. Hoặc tạo một phiên bản có luồng không khí chủ động (quạt CPU hoặc tương tự). Thật không may, tôi không có nơi nào bên ngoài có bóng râm cả ngày (sống ở tầng trên).

Vì vậy, tóm lại, tôi sẽ cung cấp một phiên bản "làm mát" chủ động trong những tuần tới! Hãy theo dõi.

CẬP NHẬT Tháng 6 năm 2019:

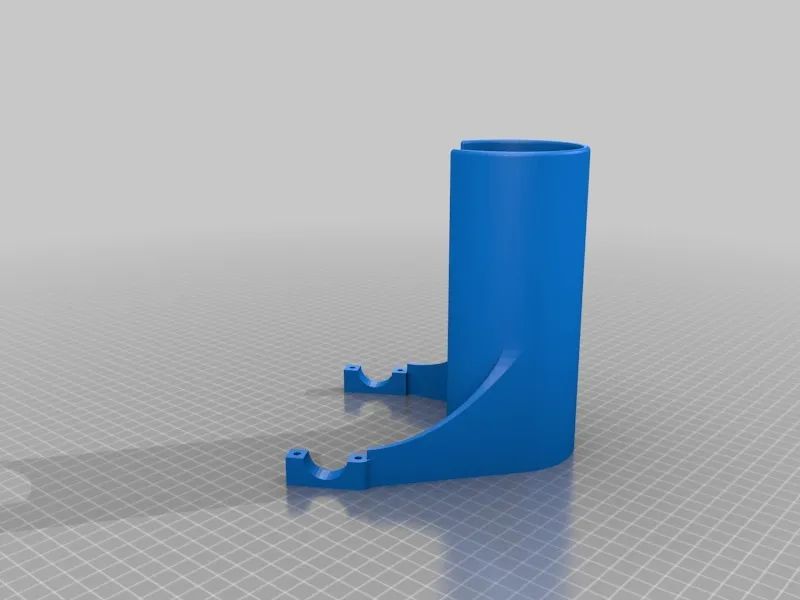

Ok, phiên bản làm mát chủ động là thứ tôi đã không làm, mà thay vào đó bạn sẽ thấy một bộ phận mới trong danh sách: Tấm chắn nắng. Phần này được chia tỷ lệ về chiều cao để phù hợp với vĩ độ của Munich, Đức, để quanh năm, mặt trời sẽ bị chặn khỏi màn hình stevenson. Nếu bạn sống gần xích đạo hơn, bạn có thể cần thêm một chút chiều cao (hãy cho tôi biết bạn cần gì!). Nắp đậy có phần rỗng ở phần tròn, vì vậy bạn có thể in bằng PLA màu trắng (tôi dùng cái này quanh năm mà không gặp vấn đề gì) để tránh PLA màu đen nóng lên quá nhiều, nhưng sau đó để tăng khả năng chống sáng, hãy dùng một ít giấy nhôm và ép nó vào. Một lớp là đủ, chỉ cần cắt đúng kích cỡ và cẩn thận nhét vào. Như vậy, sẽ không có ánh sáng xuyên qua PLA.

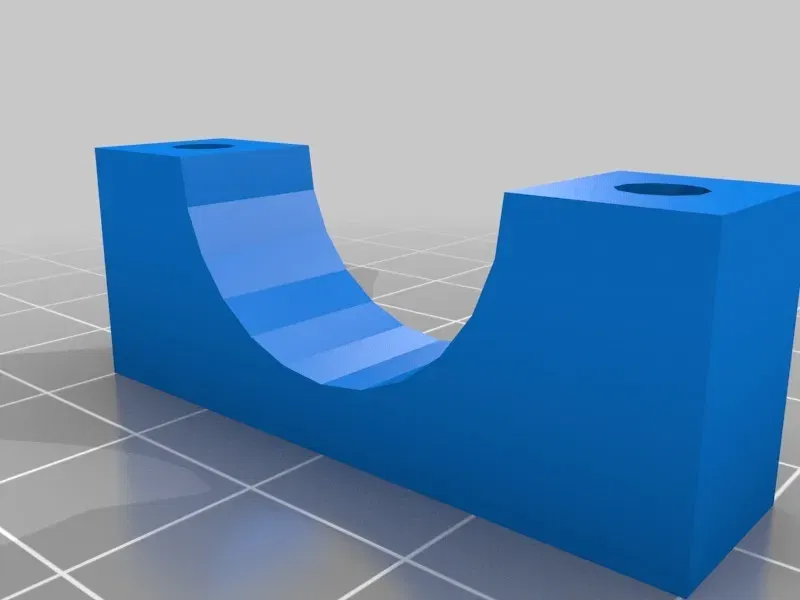

Bạn cũng có thể sử dụng clamp_screw_on.stl cho tấm chắn bảo vệ.

Hãy cho tôi biết suy nghĩ của bạn trong phần bình luận. Toàn bộ trạm sẽ hơi lớn hơn một chút, nhưng được bảo vệ trong khi vẫn cho phép luồng không khí theo chiều dọc.
