Vợt pickleball phiên bản 3.0 có thể in được

Đây là phiên bản v3.0 của thiết kế vợt có thể được in trên Prusa MK3/4; kích thước bàn (X×Y×Z, 250 × 210 × 210 mm).

Sửa đổi:

• Đã loại bỏ nhu cầu sử dụng đinh ghim và thay thế bằng một biến thể của khớp nửa chồng giữa thân và tay cầm
• Thân và Tay cầm có lớp trên và dưới dày 0.3mm; tăng diện tích bề mặt để cải thiện độ bám dính với Bề mặt.
• Bề mặt có các cạnh nâng cao để giúp căn chỉnh lên thân; làm cho việc dán rất dễ dàng.

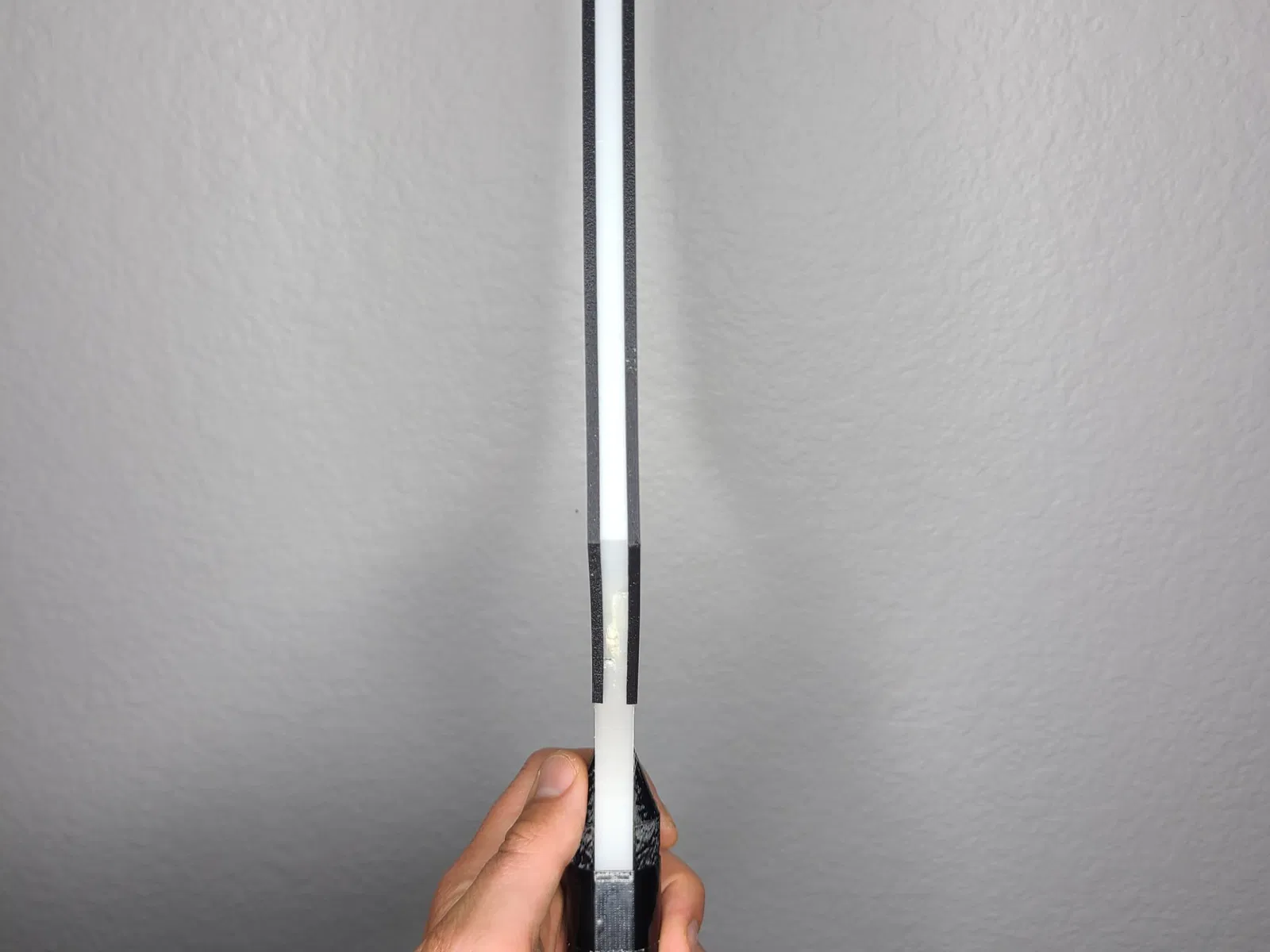

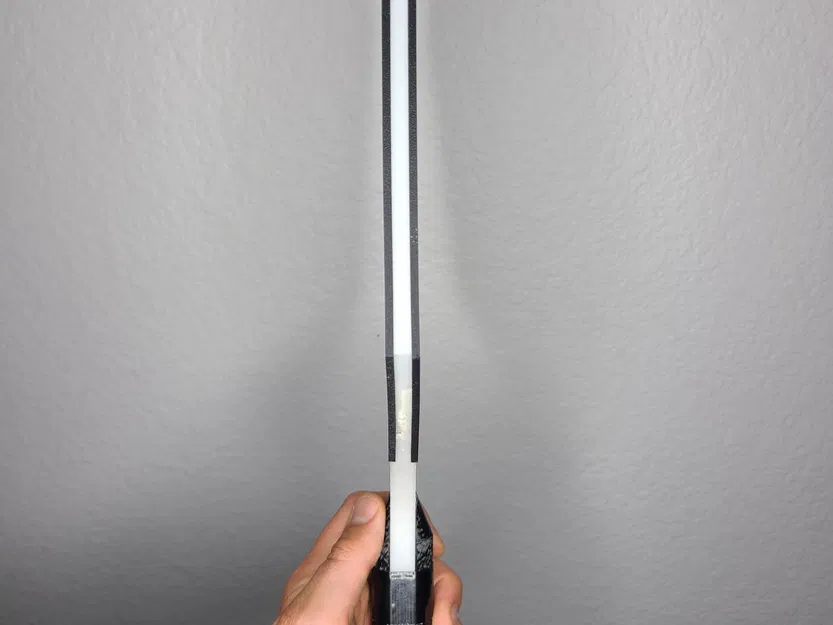

• Độ dày vợt: ~10.5 đến 11mm

Vật liệu gợi ý cho từng phần:

• TPU - Tay cầm, Nắp tay cầm
• PP/PLA - Thân, Tay cầm
• PETG/PET/PLA - Bề mặt
• PLA - Chốt tay cầm (bạn có thể thử PETG/PET, nhưng tôi thấy dễ hơn khi chỉ in cái này bằng PLA)

Vật liệu khác cần thiết:

• Keo/Keo epoxy
  • Tôi đã sử dụng Keo Gorilla Trắng và Keo xịt 3M Super77
• Kẹp
• Gỗ dự phòng/bề mặt phẳng
• Mong đợi thấp

Ghi chú in ấn:

• Tôi đã in với đầu phun 0.6mm và lớp 0.3mm.
• Hãy thử in các mẫu thử để kiểm tra độ khớp chính xác.
  • In các mẫu thử Thân và Tay cầm để đảm bảo khớp nối khớp chính xác.
  • In mẫu thử Bề mặt (sau khi Thân đã được in) để kiểm tra xem bề mặt có khớp với Thân không.
• Có thể cần điều chỉnh chiều cao Nắp tay cầm để khớp với Tay cầm; phụ thuộc vào sự co rút của vật liệu.

Ghi chú lắp ráp:

• In thân và tay cầm trước. Dán chúng lại với nhau (tôi đã sử dụng Keo Gorilla Trắng).
• In hai bề mặt, và dán chúng vào mỗi bên của thân (tôi đã xịt bề mặt và thân bằng keo 3M Super77). Sử dụng kẹp và các tấm phẳng để giúp bề mặt khô phẳng.
• Sử dụng Chốt tay cầm để giúp căn chỉnh Tay cầm. Tôi đã dán tay cầm và nắp vào vị trí rồi quấn chúng lại.

Suy nghĩ cuối cùng:

Tôi đã in tay cầm và thân bằng PP trong một buồng kín và với Magigoo. Các Bề mặt được in bằng CF PETG.

Vợt pickleball có sẵn trên thị trường của tôi nặng 240g.

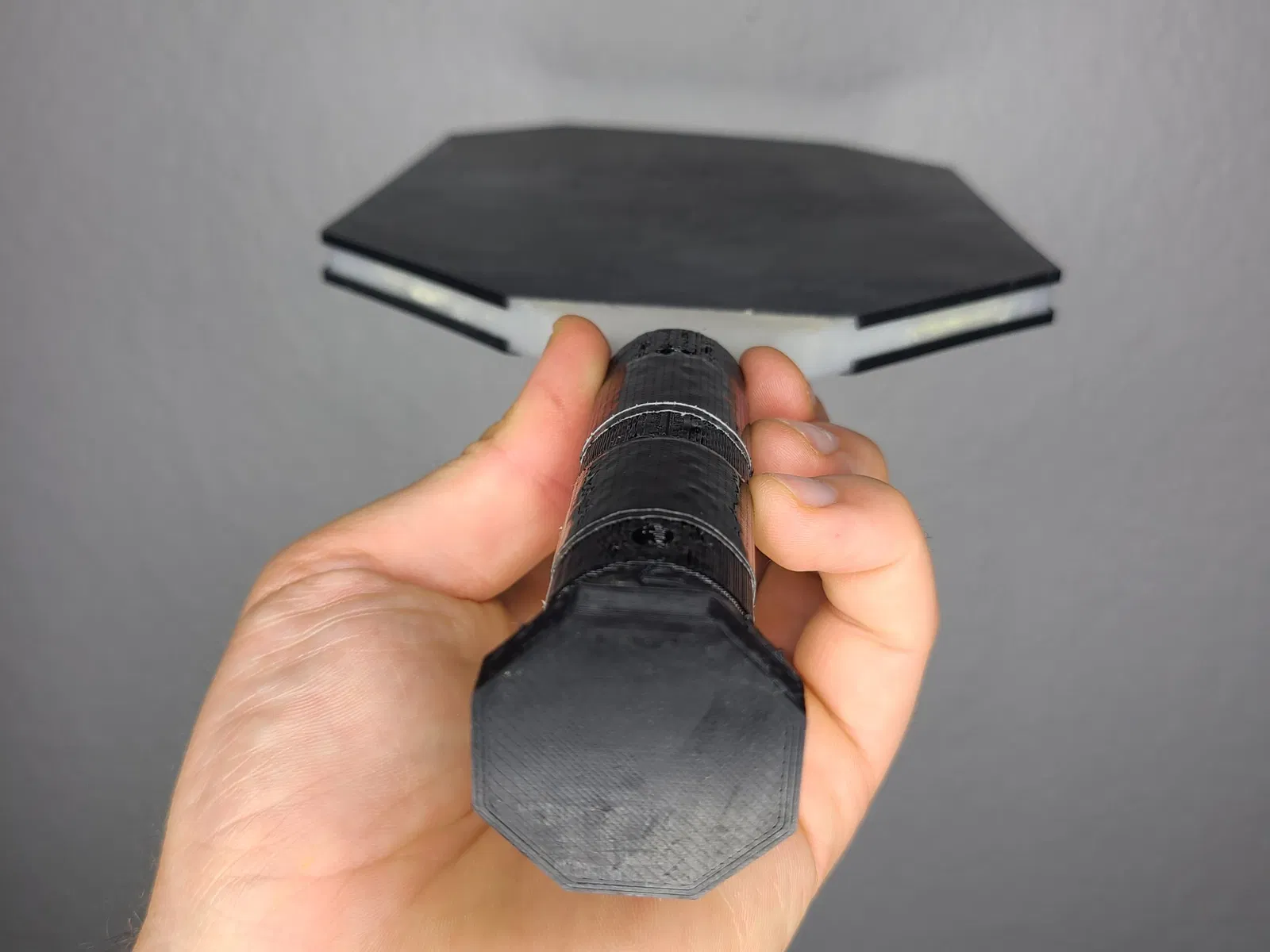

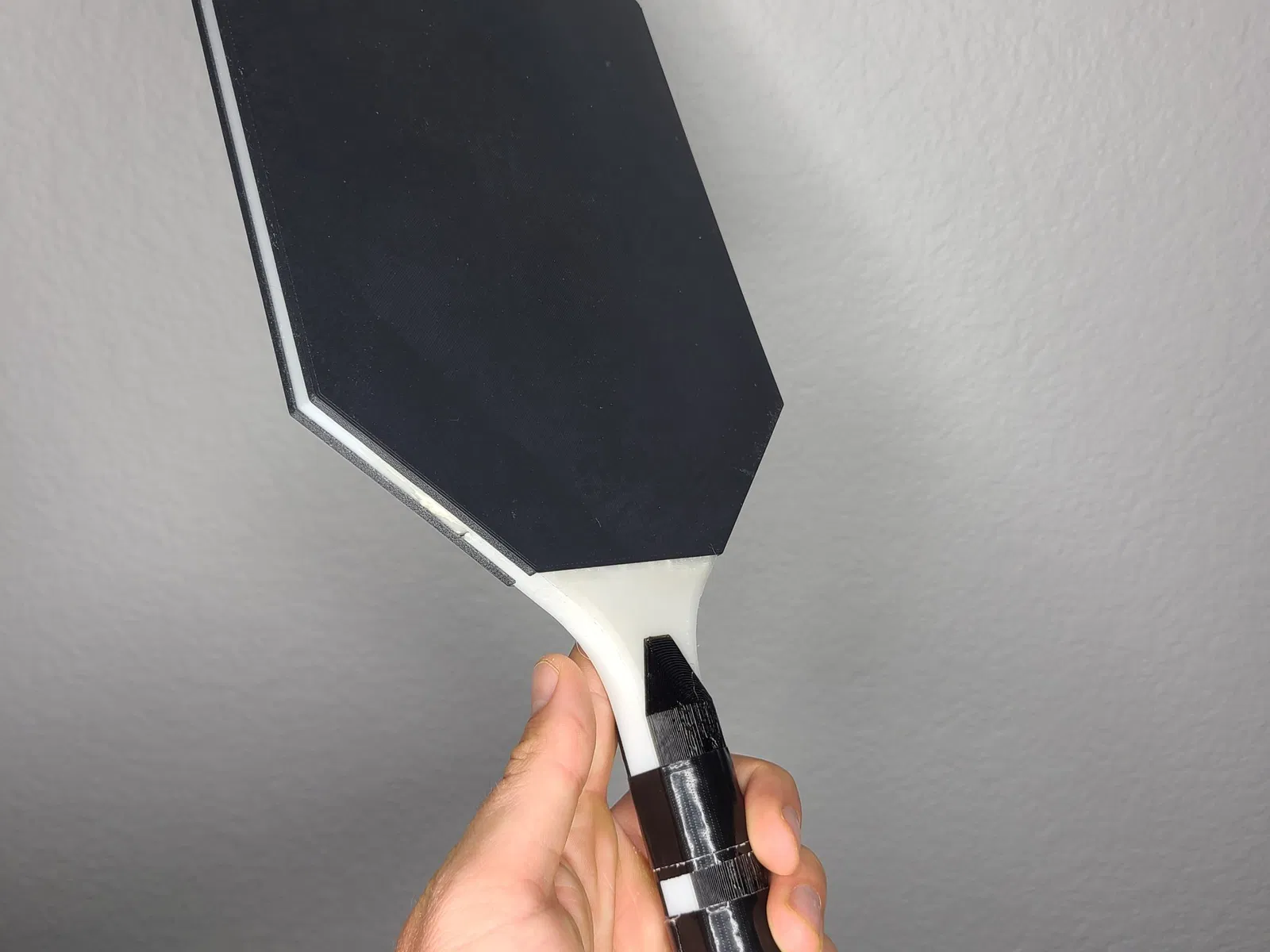

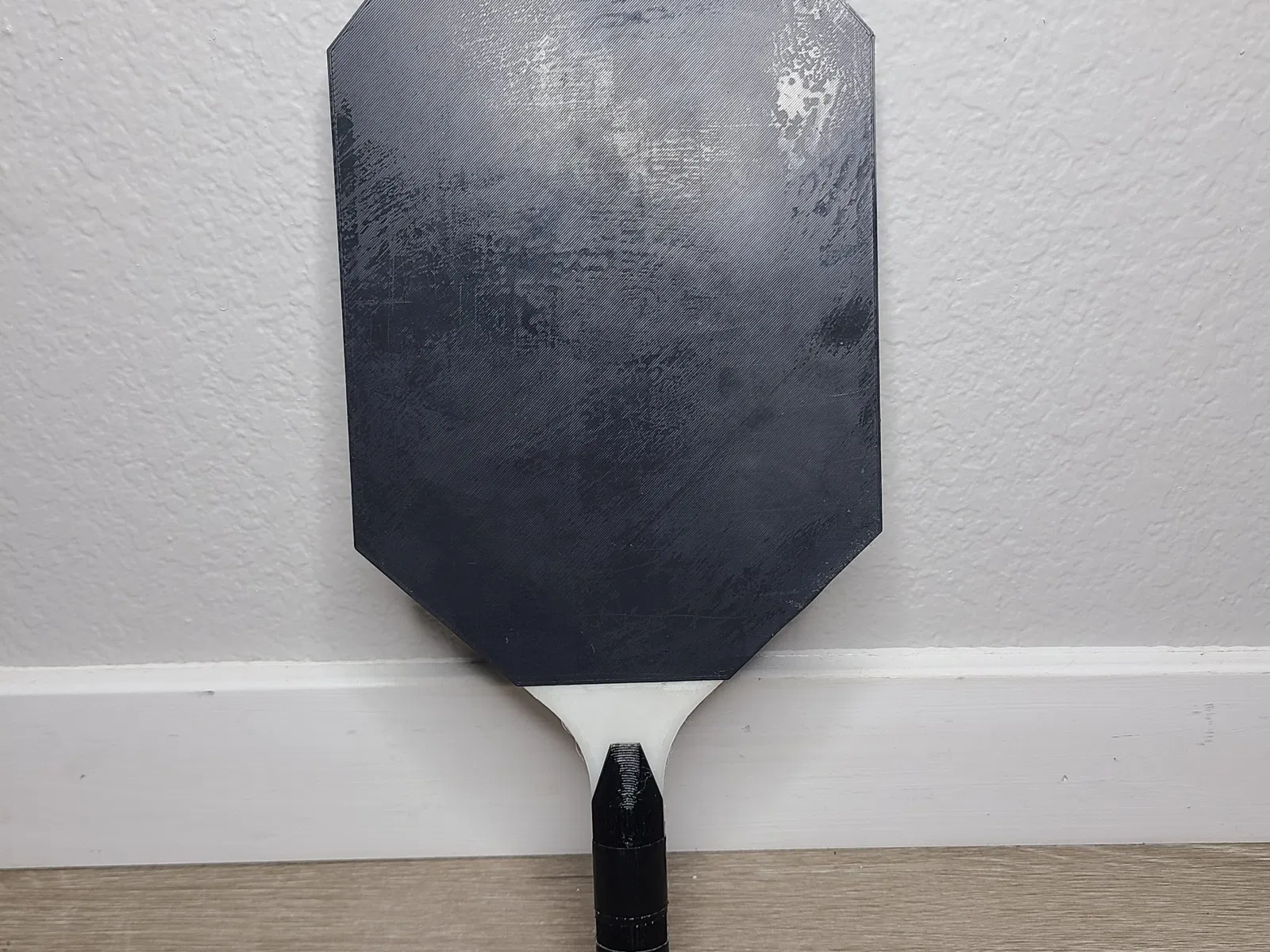

Phiên bản này tôi đã in và hiển thị trong các bức ảnh nặng ~260g.

Cho đến nay, vợt đã sống sót qua một trận chơi. Tôi không thể bình luận nhiều về độ bền hoặc tuổi thọ dự kiến, nhưng có vẻ như nó chịu được việc chơi nhẹ nhàng.
