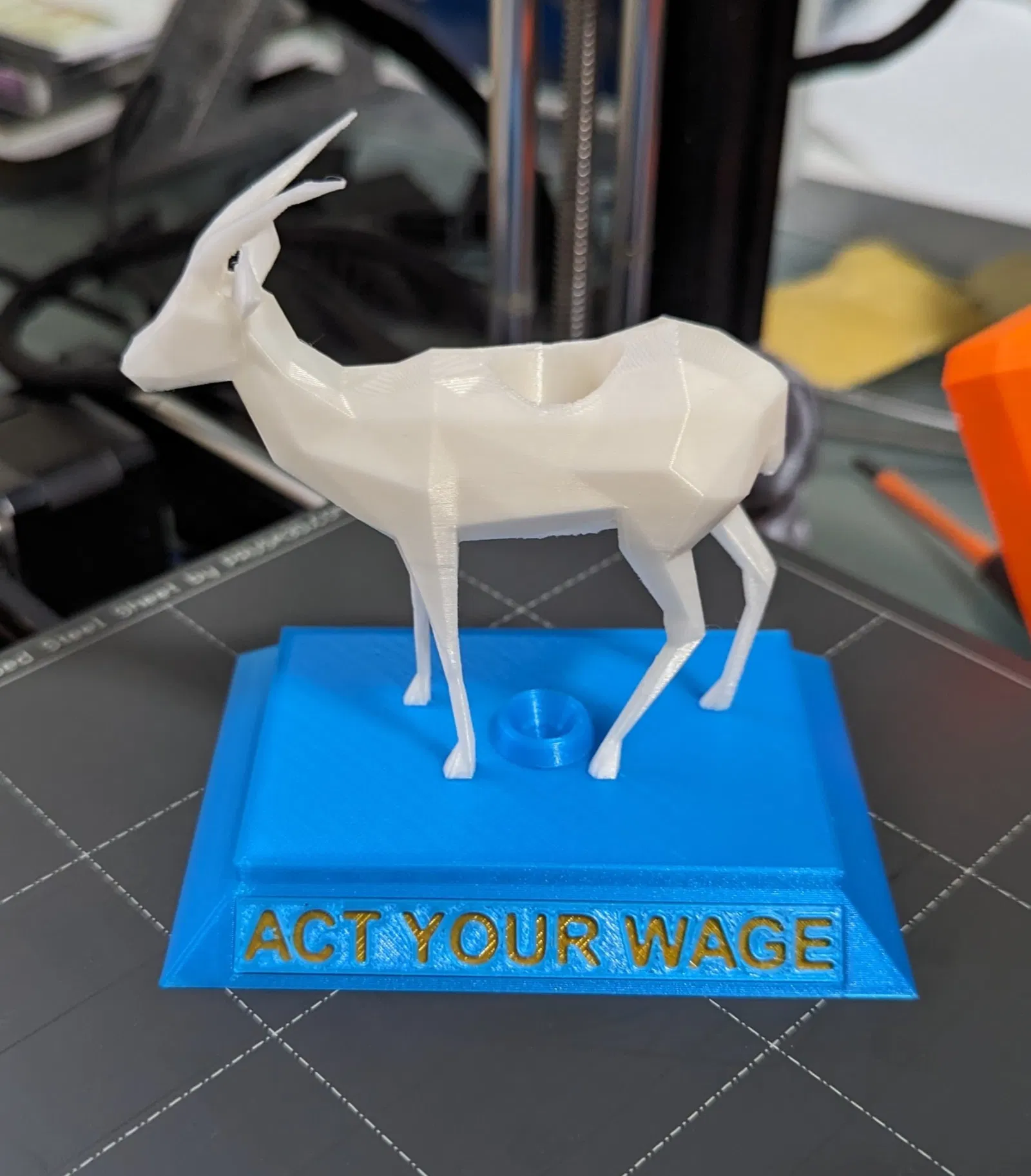

Chặn Bút Hình Linh Dương (Gazelle Pen Holder)

Trong lúc tìm cách tặng quà cho một lớp học Financial Peace University của mình, tôi có ý tưởng làm một con linh dương (gazelle) kèm theo vài câu châm ngôn của Dave. Sau khi thấy một con linh dương low poly trên Thingiverse (https://www.thingiverse.com/thing:3865982/files), tôi nghĩ mình có thể dễ dàng biến nó thành một cái chặn giấy.

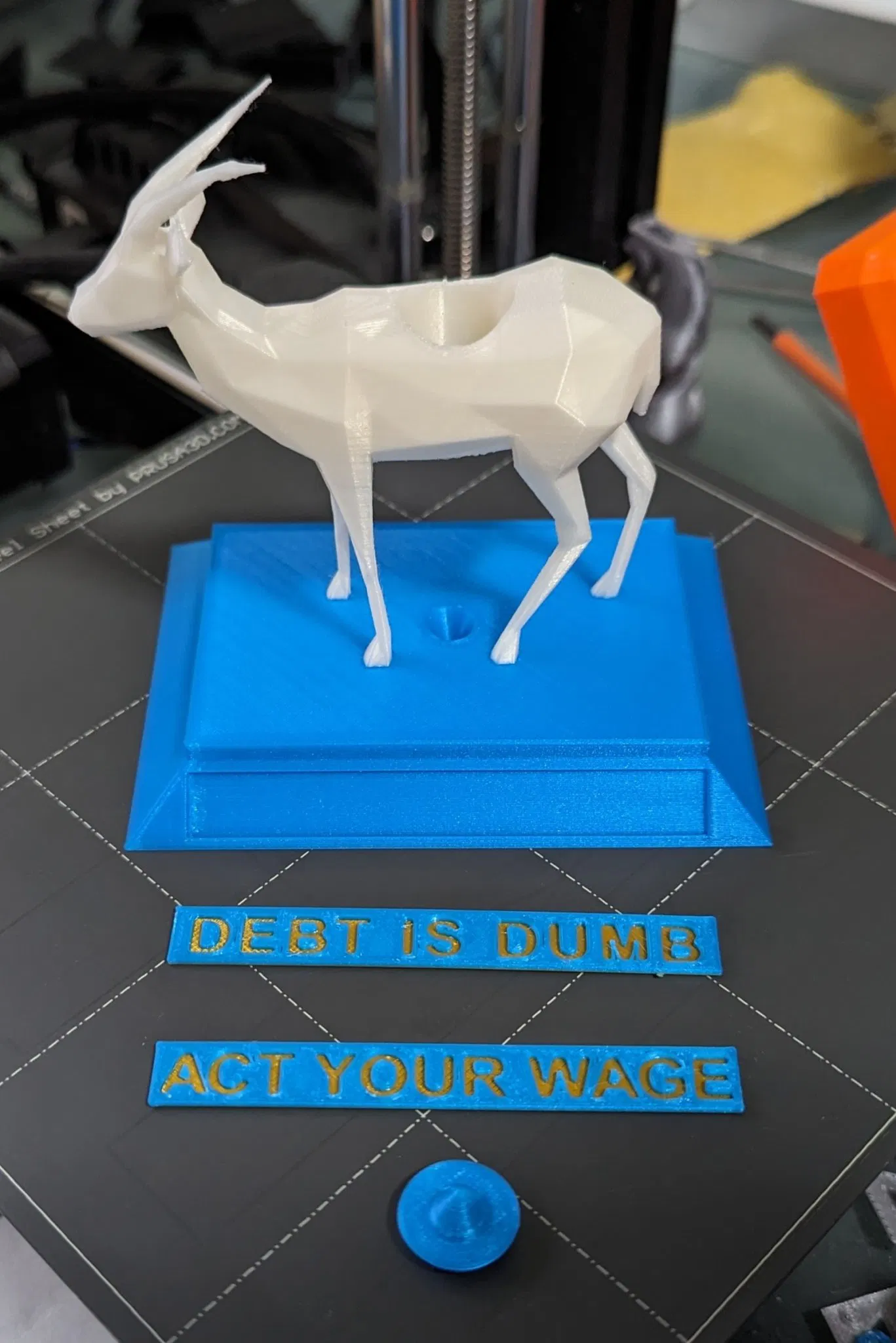

Thiết kế này cho phép in con linh dương/chân đế với màu sắc thay đổi (nếu muốn) và các mảng chữ cũng có thể in với màu thay đổi. Bao gồm hai mảng chữ khác nhau, cộng thêm một mảng trống để bạn có thể tự khắc chữ/thiết kế theo ý mình.

Hướng dẫn in:

• Tỷ lệ:
  • Tôi đã in mọi thứ ở tỷ lệ 67.3%, tổng chiều cao khoảng 4 inch. Bạn chắc chắn có thể thu nhỏ hơn nếu cần, nhưng lưu ý rằng lỗ cắm bút có thể sẽ quá nhỏ.
  • Các file GCode đi kèm đã được chỉnh tỷ lệ rồi
  • Các file STL có kích thước gốc, chỉ dưới 6 inch tổng chiều cao
• Chiều cao lớp in: 0.20mm
• Ruột (Infill): 15% là đủ dùng (Tôi in Nắp chặn bút ở 100%)
• Hỗ trợ (Supports):
  • Chân đế Linh dương: Toàn bộ
    • LƯU Ý: Prusa Slicer đã cố gắng đặt hỗ trợ ở đế nơi các mảng chữ khớp vào, vì vậy tôi đã dùng trình chặn hỗ trợ trên chính cái đế vì “lỗ” cho mảng chữ không cần hỗ trợ.

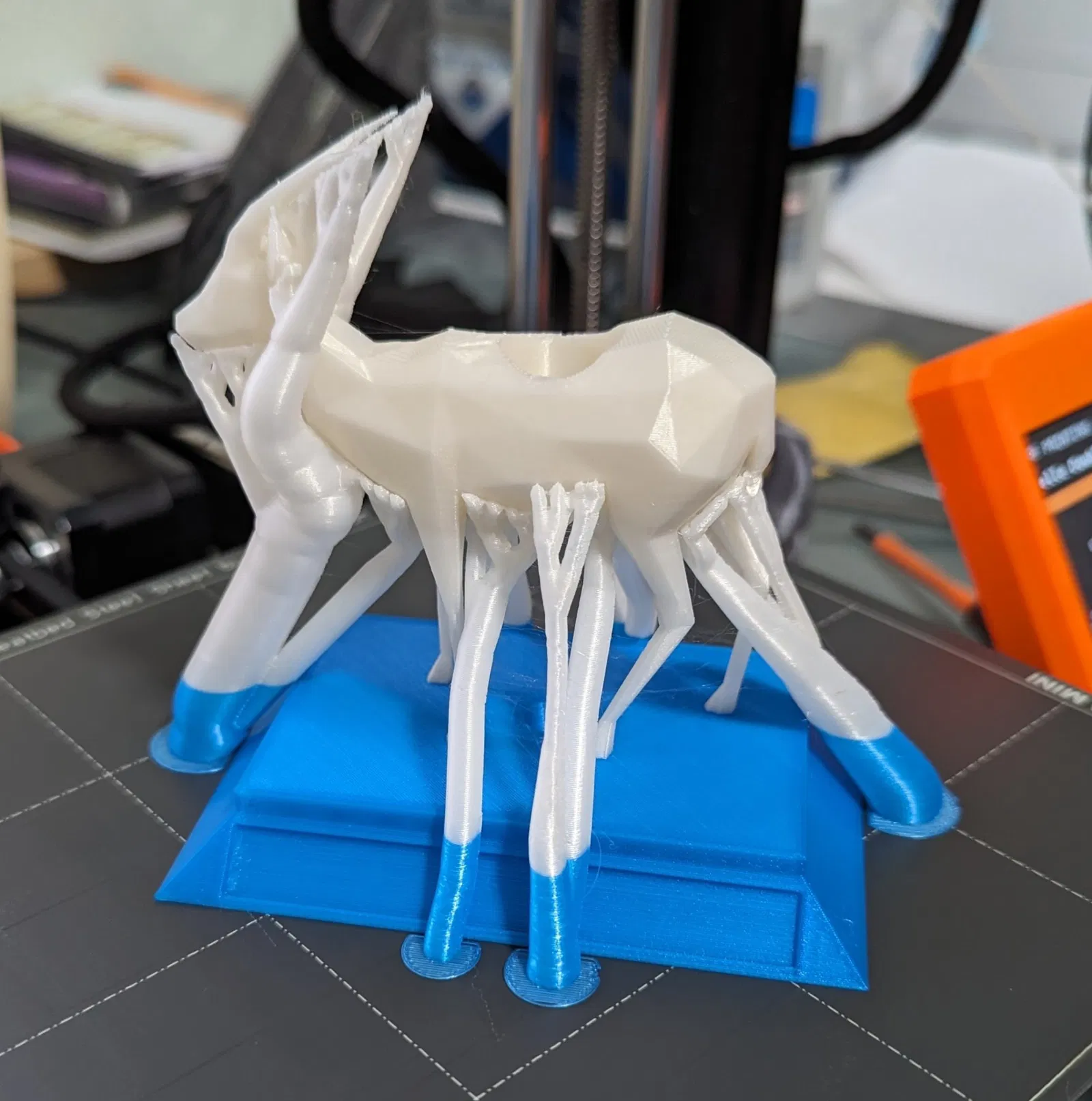

    • LƯU Ý: Tôi đã dùng hỗ trợ cây hữu cơ (organic tree supports), hoạt động khá tốt. Chắc chắn sẽ cần dọn dẹp, nhưng với một cái giũa nhỏ và chút kiên nhẫn thì không có vấn đề gì lớn. Chỉ cần cẩn thận với các bộ phận mỏng manh (gạc / tai).
  • Mảng chữ: Không có
  • Nắp chặn bút: Không có
    • LƯU Ý: In cái này úp ngược, phần nhọn hướng lên trên
    • LƯU Ý: Tôi không gặp vấn đề về độ bám dính với cái này, nhưng bạn có thể dùng vành (brim) nếu cần
• Lớp điền đầy trên cùng (Tùy chọn):
  • Hình ảnh hiển thị là Monotonic mặc định, nhưng tôi nghĩ Octagram Spiral sẽ trông rất hay (hoặc có thể là Concentric). Chỉ cần lưu ý là nắp chặn bút không nằm chính giữa đế (vị trí lỗ được chọn thông qua một quy trình khoa học cao cấp để nó hơi lùi về phía sau tại một điểm dày hơn trên thân con linh dương), do đó thiết kế có thể trông hơi lệch tâm với những người bị OCD.

Lắp ráp:

• Chỉ cần dùng keo siêu dính để dán các mảng chữ và nắp chặn bút vào
