Dải đèn LED Tốt Hơn cho Prusa MINI (Có Dimmer)

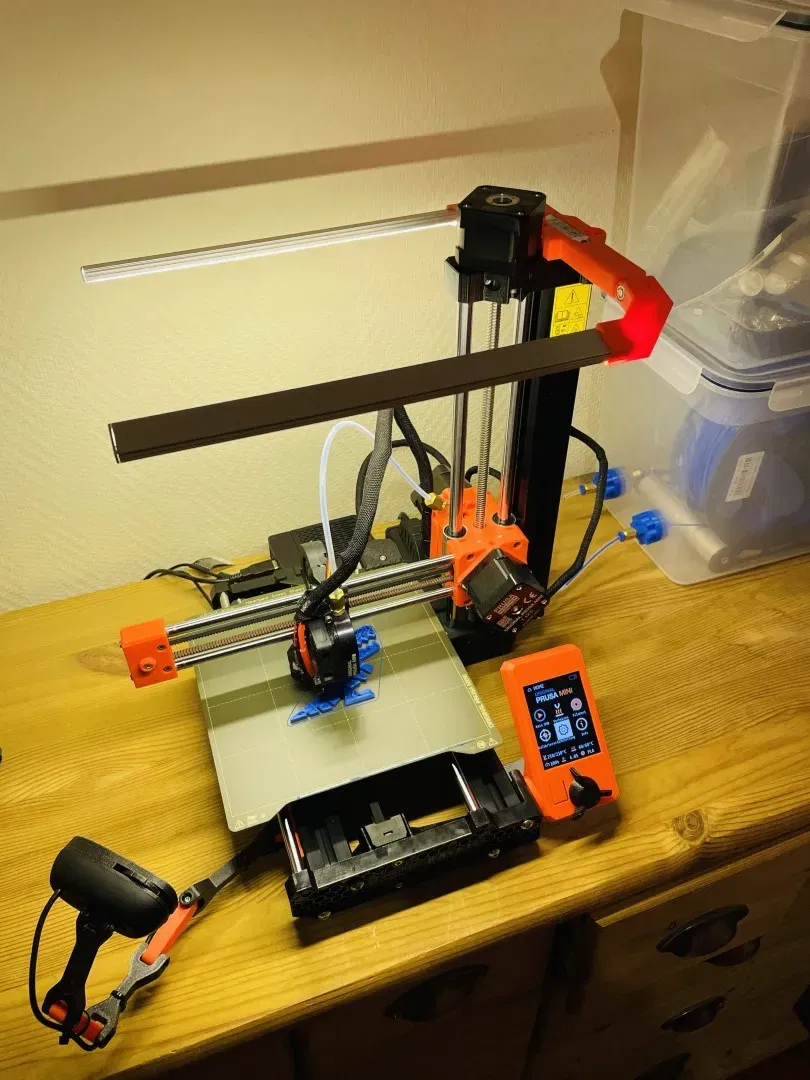

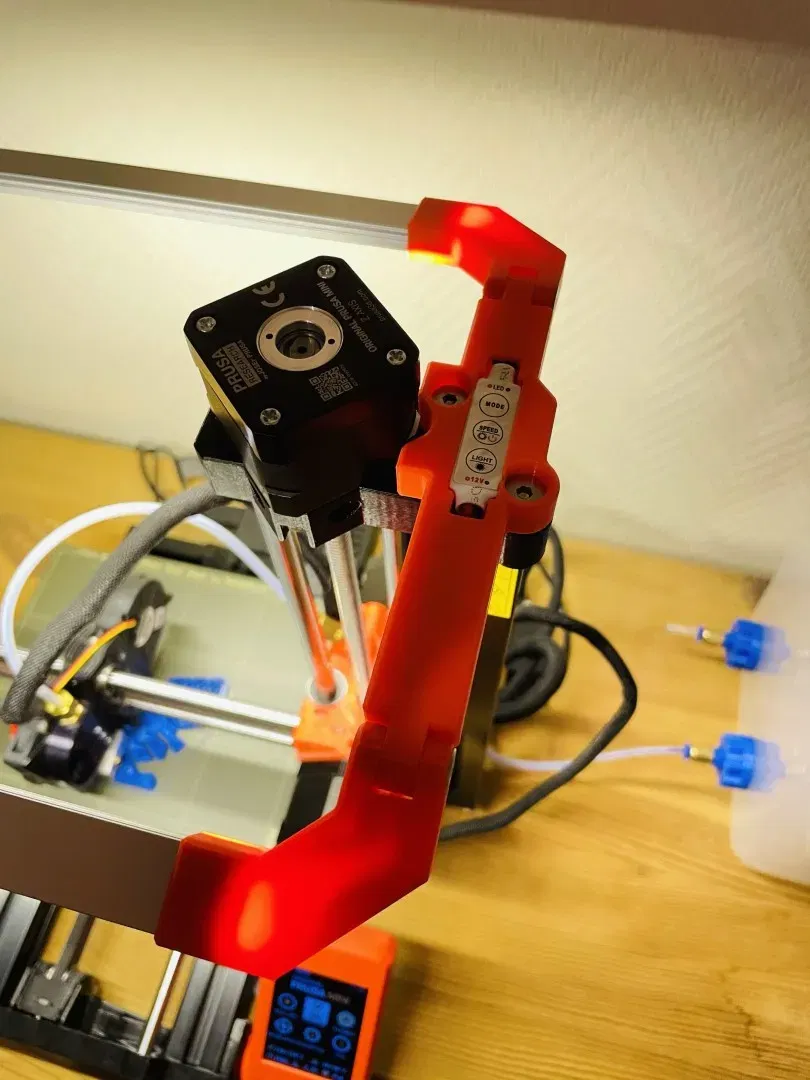

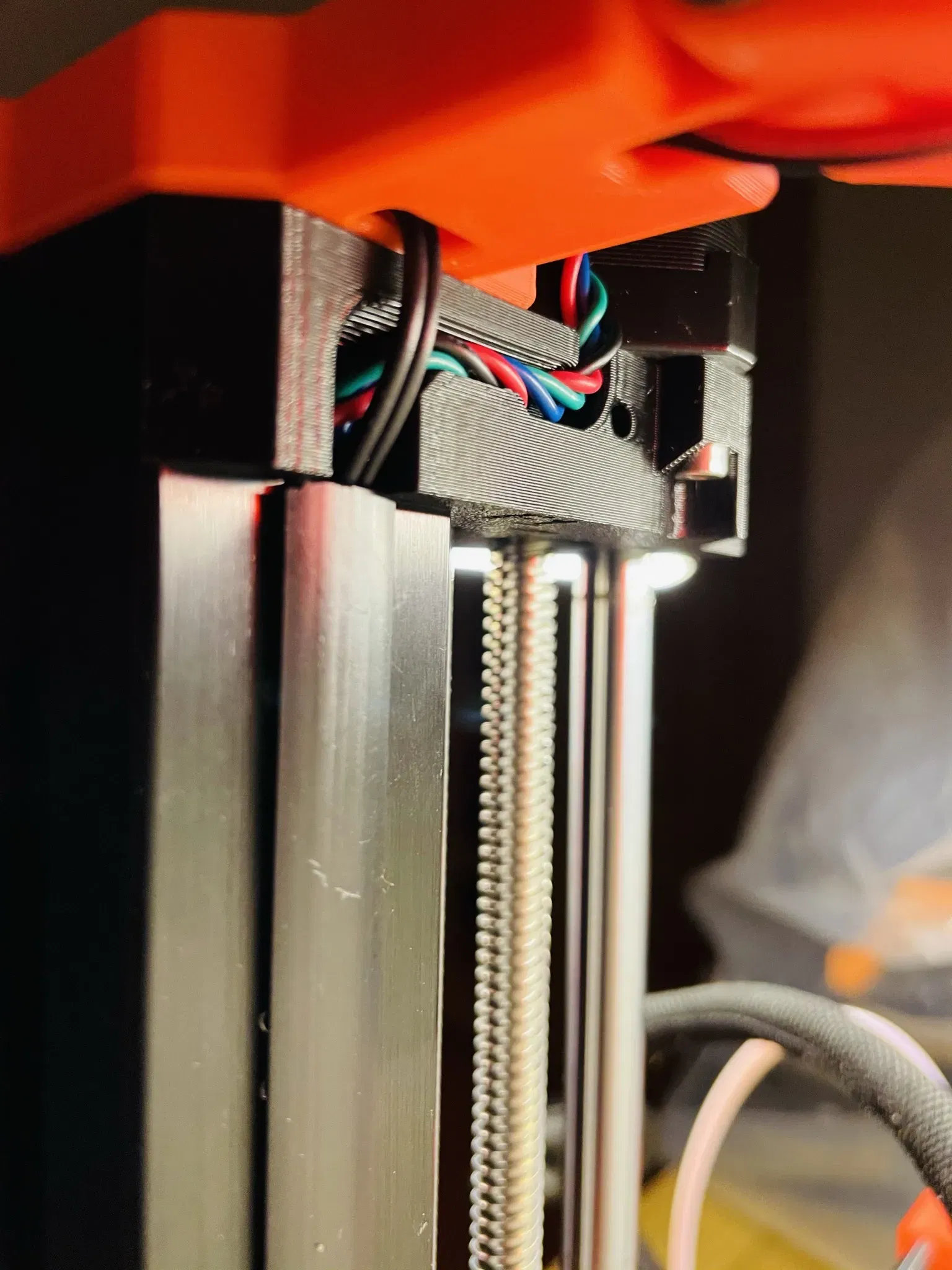

Đây là một dải đèn LED cho chiếc Original Prusa Mini. Dải đèn này được cấp nguồn bởi bộ đổi nguồn 12V và có thể điều chỉnh độ sáng. Nó gắn vào phía trên trục Z bằng hai vít đầu phẳng M5x35. Các vít gốc là loại đầu nút M5x15. Bộ điều chỉnh độ sáng/công tắc nguồn được đặt phía trên thanh nhôm trục Z và dây được luồn xuống mặt sau của thanh nhôm và được giấu kín như dây động cơ trục Z. Không cần support.

Hướng dẫn in

Các bộ phận

• 2x Vít đầu phẳng M5x35
• 2x Vít đầu phẳng M5x20
• 2x Đai ốc M5
• 1x Kênh nhôm LED, 50cm, kiểu U (7x17.65mm)
• 1x Dải LED trắng ấm, không chống nước 5054, 5m
• 1x Bộ điều khiển LED Mini 12V
• 1x Dây điện (Đỏ/Đen, AWG22)
• 1x Jack cắm nguồn DC 2.1mm x 5.5mm
• 1x Bộ đổi nguồn 12V/2A (GST25E12-P1J) phích cắm EU hoặc Bộ đổi nguồn 12V/2A (GS25U12-P1J) phích cắm US (loại chất lượng cao, MeanWell hoặc tương tự. Vui lòng không dùng PSU rẻ tiền của Trung Quốc!)

Lắp ráp

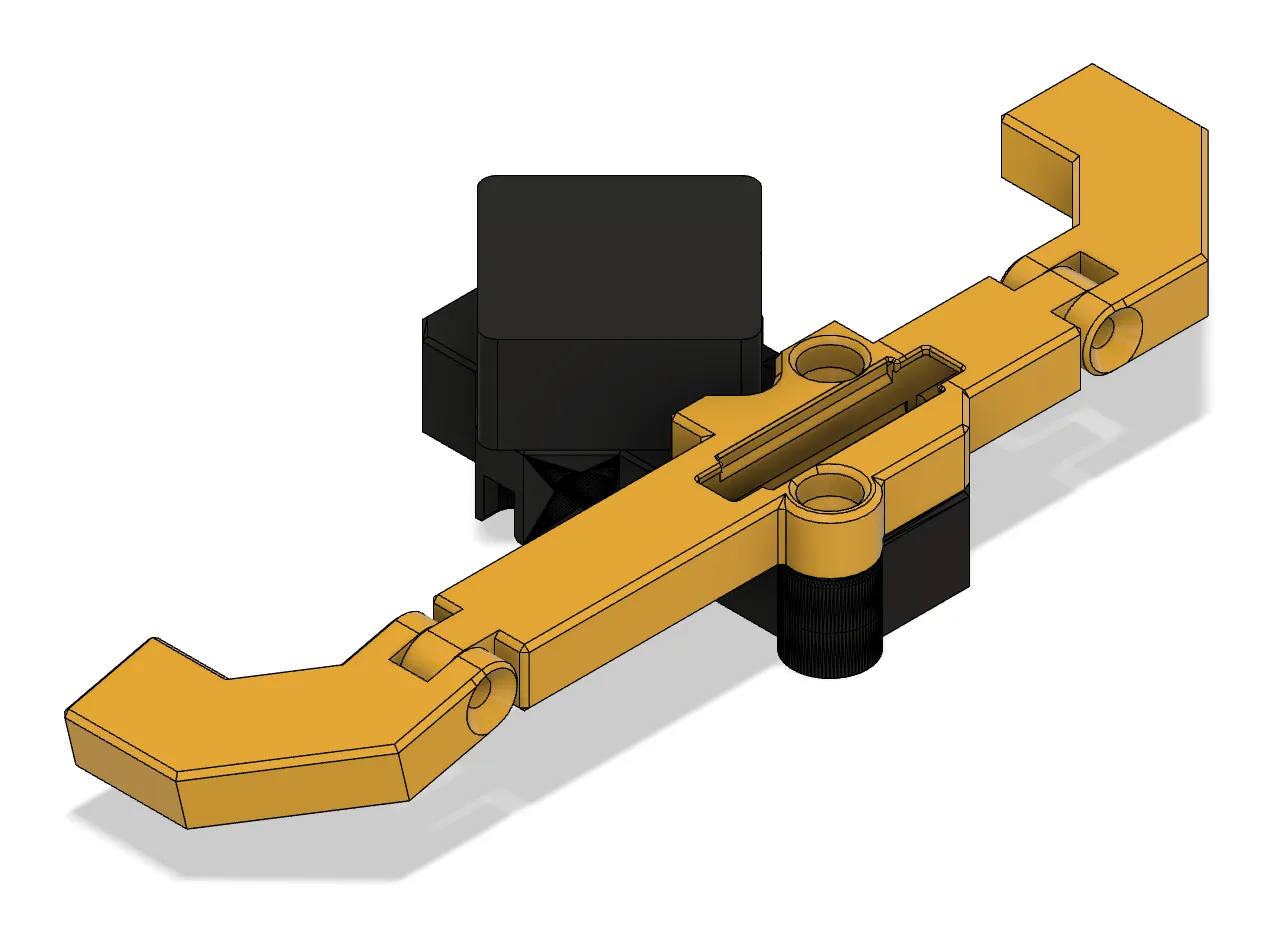

• In các bộ phận.
• Cắt Kênh nhôm LED thành hai phần 25cm
• Mài các cạnh.
• Hàn cáp vào dải LED.
• Hàn dây vào bộ điều khiển LED (+ sang đỏ, - sang đen).

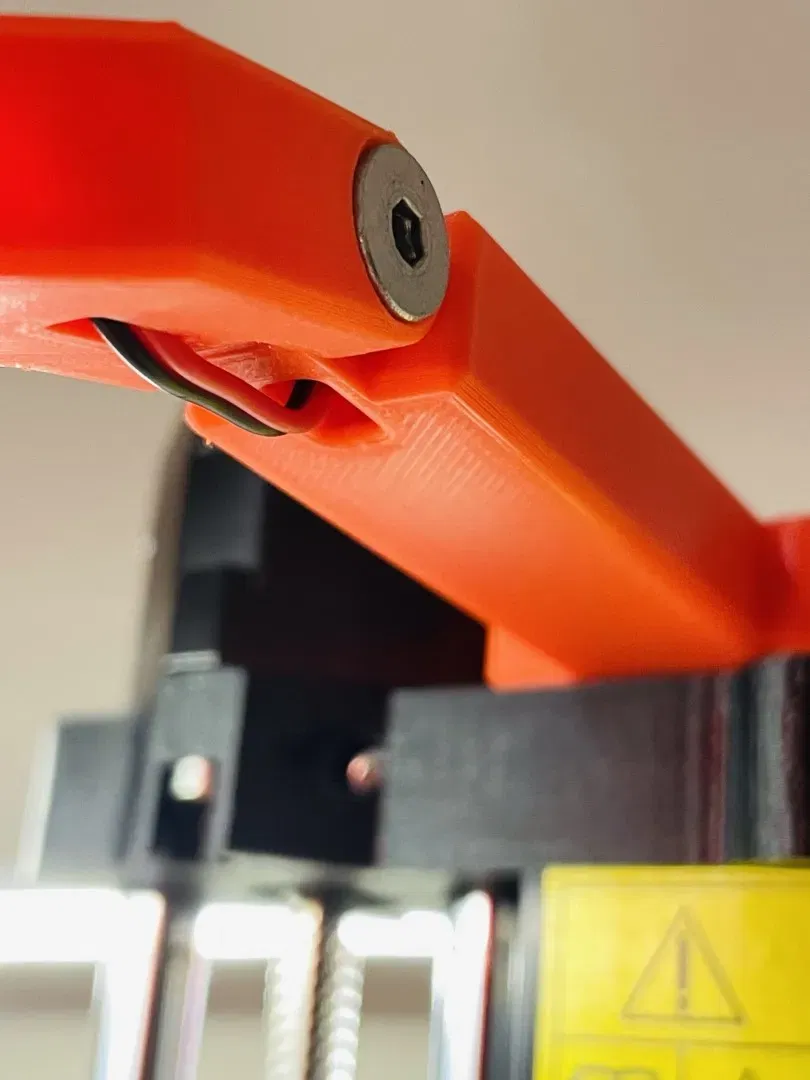

• Thay thế các vít gốc của trục Z bằng vít 35mm.

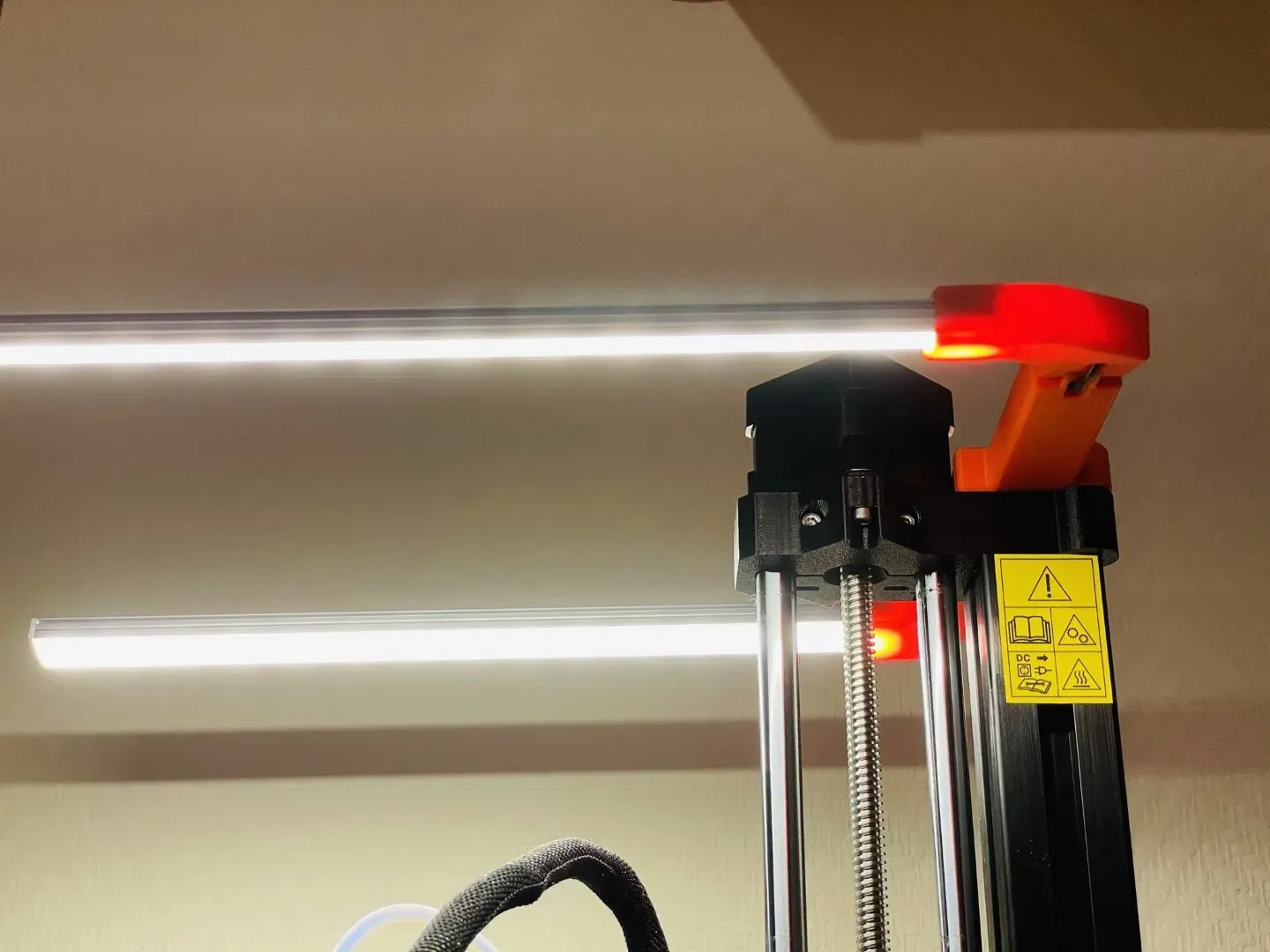

• Thêm dải đèn mới và tận hưởng ánh sáng tuyệt vời.

Liên kết

Các liên kết đến AliExpress là liên kết quảng cáo. Tôi sẽ rất vui nếu bạn sử dụng liên kết này, nhưng tất nhiên bạn không bắt buộc phải làm vậy. Tôi đã liên kết chính xác các ưu đãi mà tôi cũng đã mua và hài lòng với nhà cung cấp và hàng hóa. Tất nhiên, các sản phẩm có thể được mua ở bất kỳ đâu.

Ghi công

Ý tưởng cho dự án này đến từ . Thiết kế của nó không phù hợp lắm với Mini của tôi. Sau đó, tôi đã thiết kế lại hoàn toàn từ đầu và tối ưu hóa một số chi tiết.
