Dụng cụ hỗ trợ căn chỉnh laser CO2
Công cụ hỗ trợ căn chỉnh gương số 3 (ống kính) cho máy cắt laser CO2. Bao gồm 2 bộ phận: 3rd_Mirror_Alignment và mirror_target. Dùng để căn chỉnh tia laser chính xác vào tâm ống kính sau khi đã thiết lập các gương trước.
Mô tả
Thiết kế cho đầu laser CloudRay C-Series với ống kính đường kính 24mm.
Công cụ này được dùng sau khi đã căn chỉnh gương số 1 và số 2.
In bộ phận 3rd_Mirror_Alignment.
Cắt laser file mirror_target.dxf. Tôi đã dùng giấy cứng khoảng 0.5mm.
Dùng băng keo dán bộ phận mirror_target lên 3rd_Mirror_Alignment.
Tháo ống kính ra khỏi đầu laser và lắp bộ phận 3rd_Mirror_Alignment vào.
Bắn thử laser.

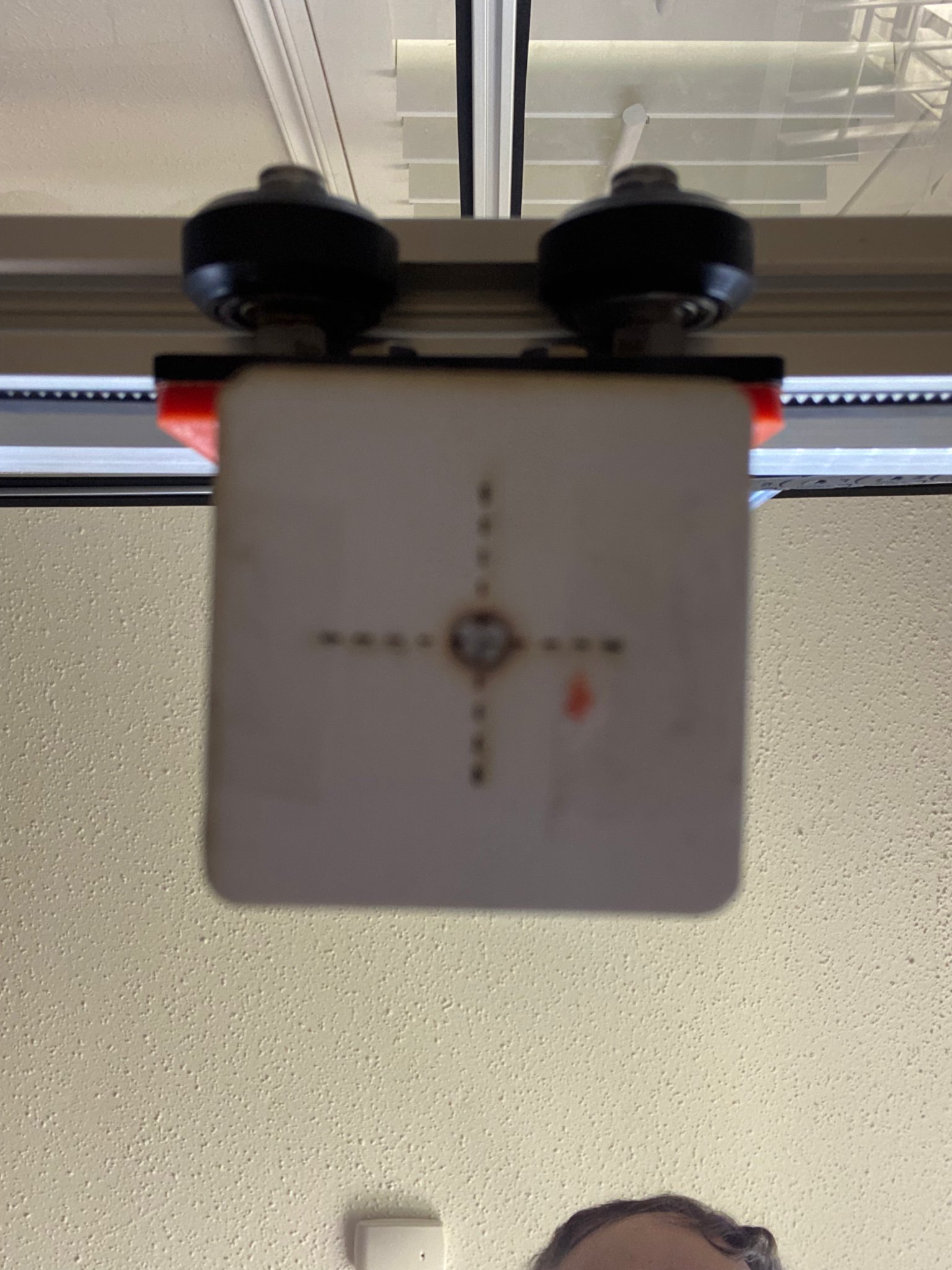

Dùng điện thoại ở chế độ selfie để xem tia laser chiếu vào mục tiêu ở đâu.
Điều chỉnh gương số 3 của bạn cho tia laser nằm ở giữa.
Tháo điện thoại ra giữa các lần bắn thử để tránh bị hư hại.
