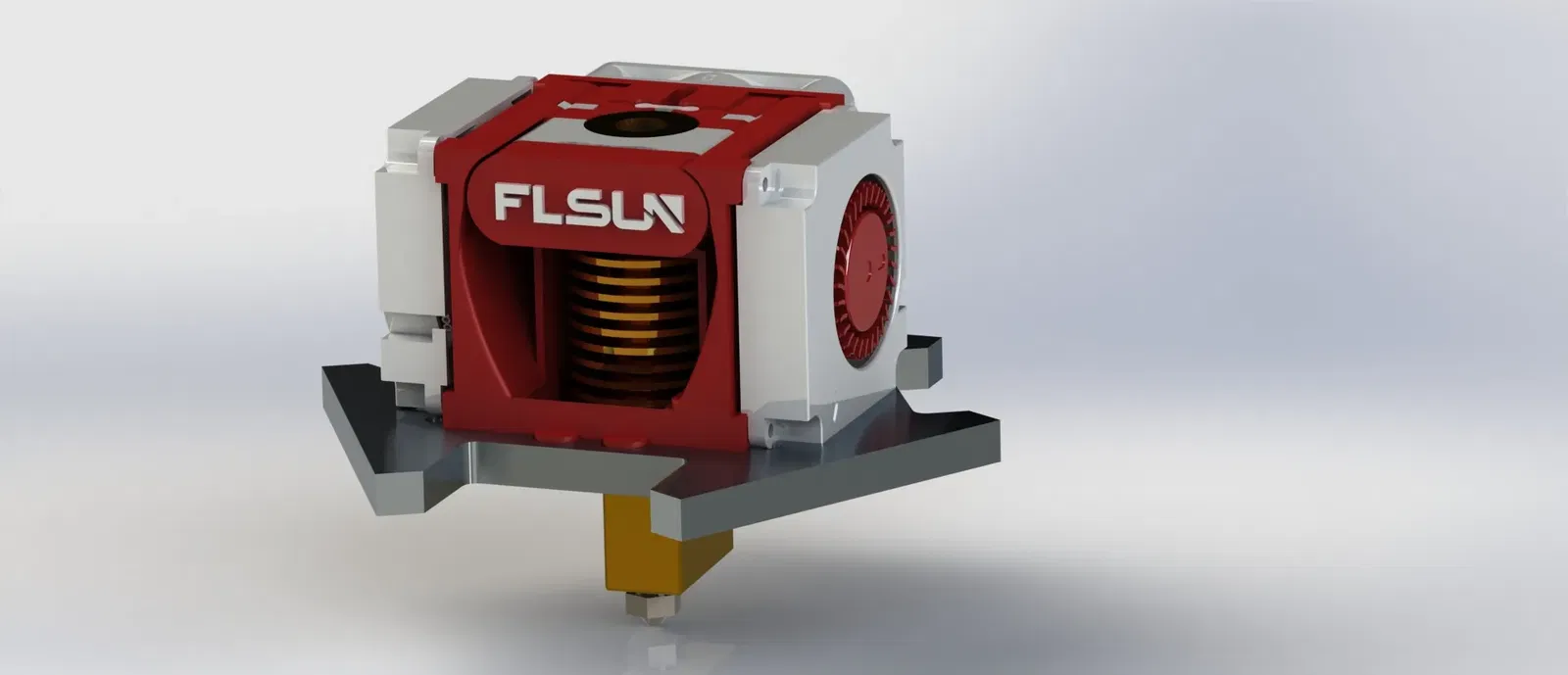

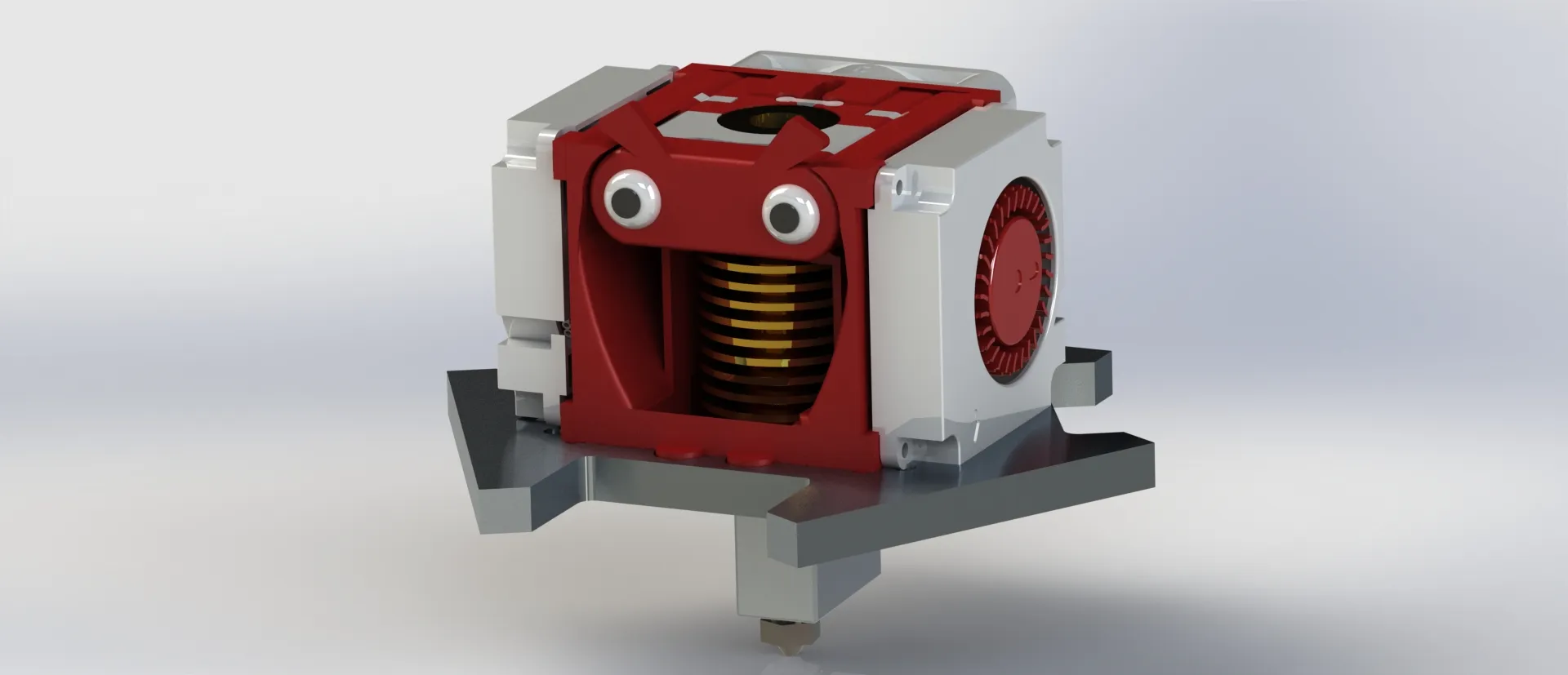

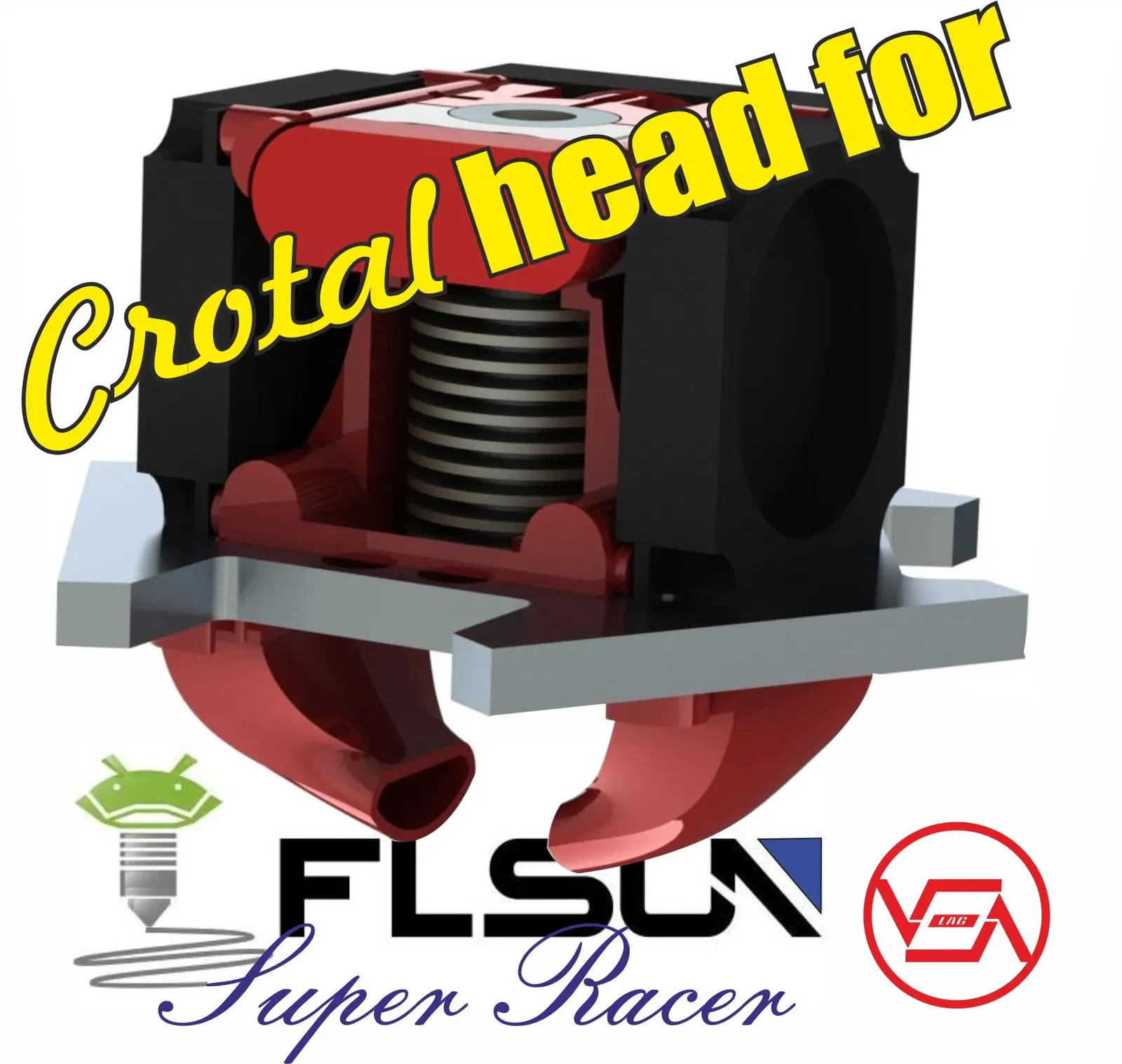

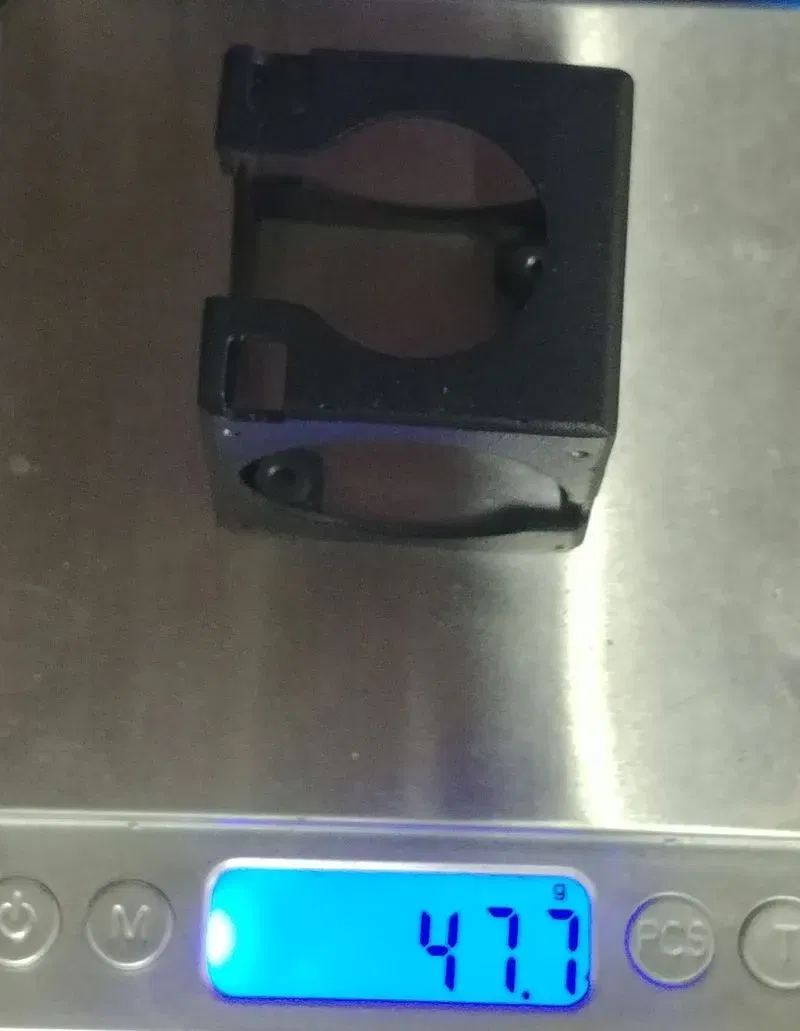

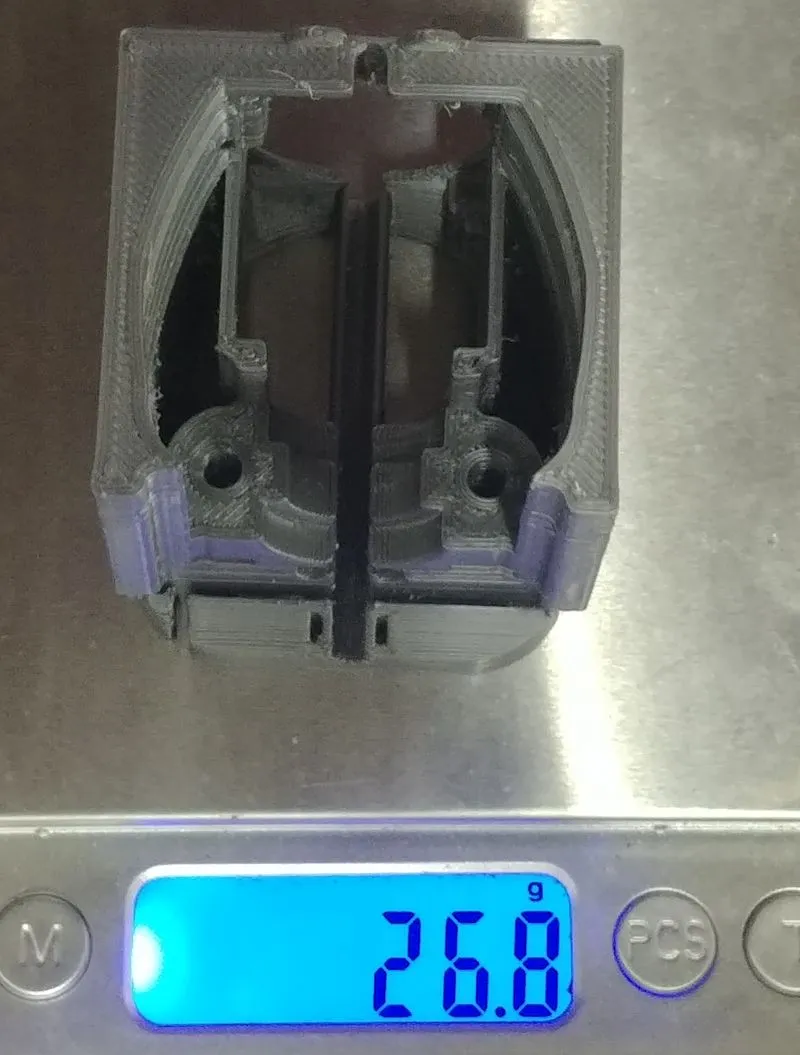

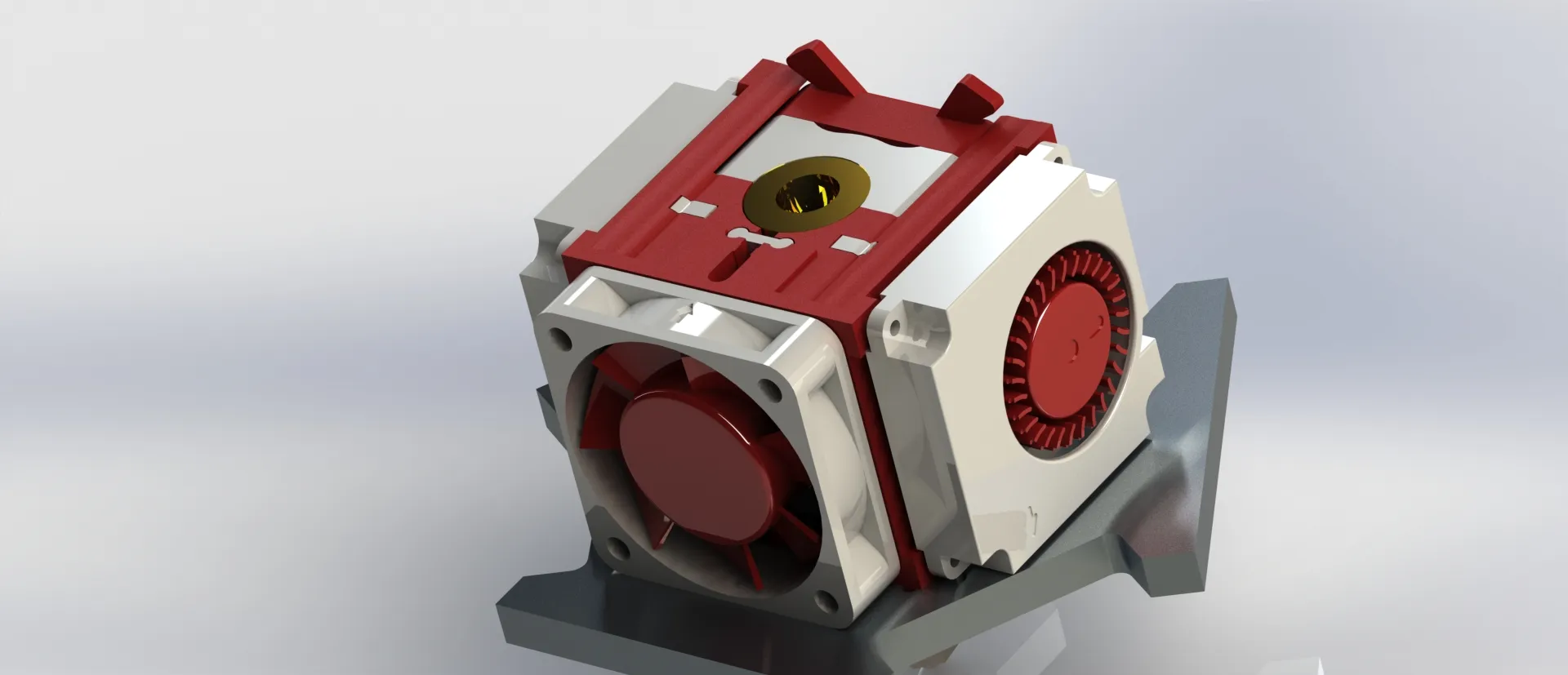

Đầu Crotal cho máy in FLSUN Super Racer

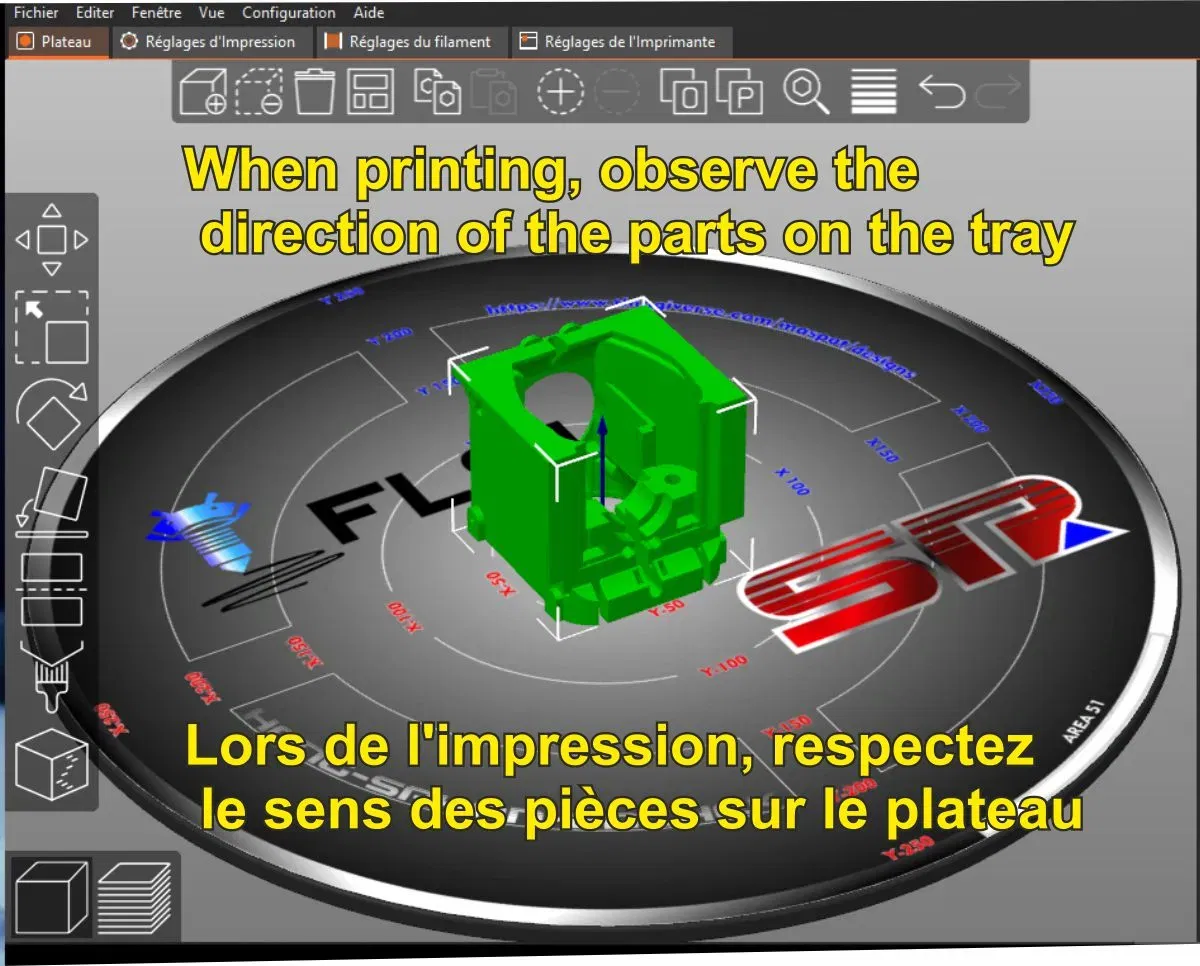

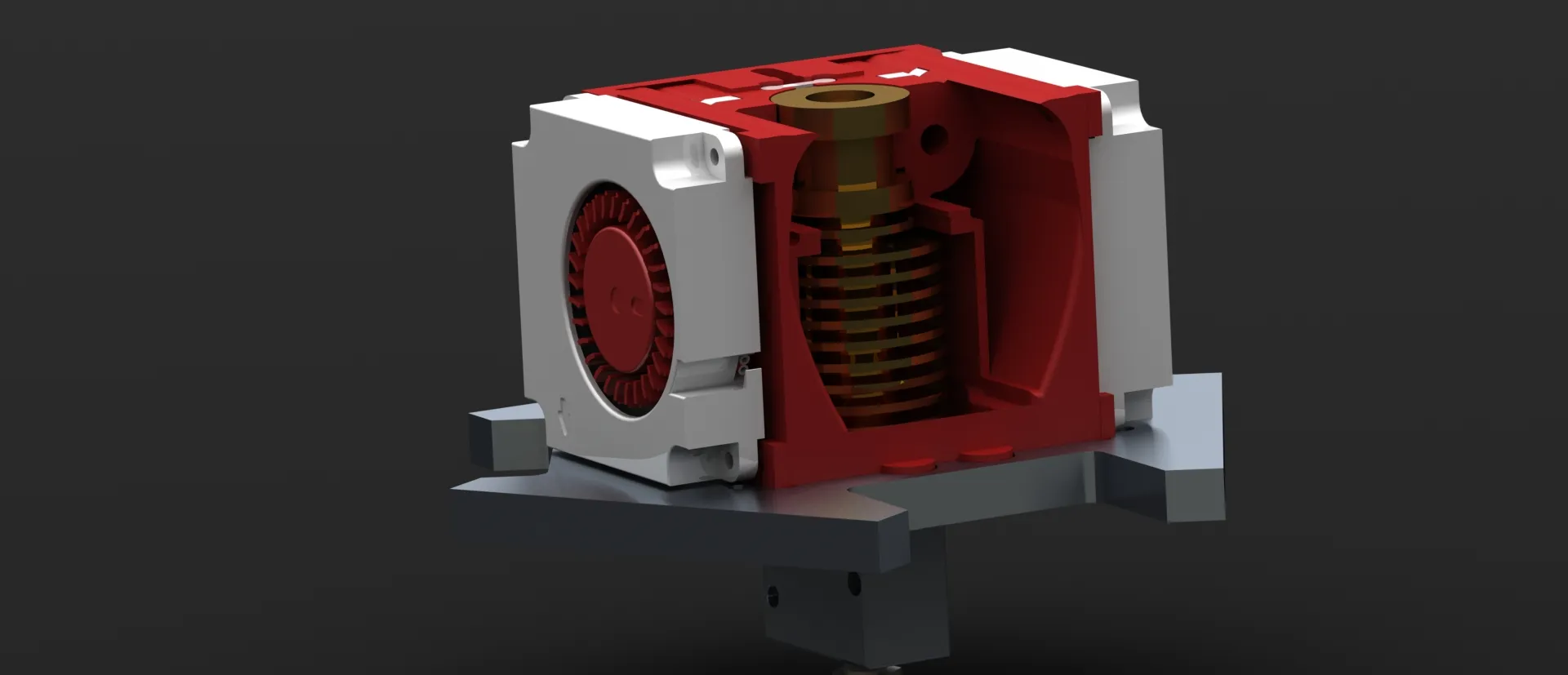

Khi in, hãy chú ý đến hướng của các bộ phận trên khay

Thứ tự lắp ráp

1 Đặt 4 đai ốc (M3 vuông) vào vị trí của chúng

2 Đi dây cảm biến nhiệt độ, sau đó là dây của cartridge gia nhiệt (cái mỏng hơn trước)

2b Đặt ‘joiteur’

3 Đặt bộ gia nhiệt v6 và cố định nó bằng hàm và các vít (M3 X 18 mm)

4 Đặt quạt trục sau 40x40x10 và cố định nó bằng các vít (M3 x 10 mm), sau đó đi dây qua rãnh L

5 Đặt các quạt hướng trục 40x40x10 và cố định chúng một cách lỏng lẻo vào tấm nhôm. Đi dây qua các rãnh.

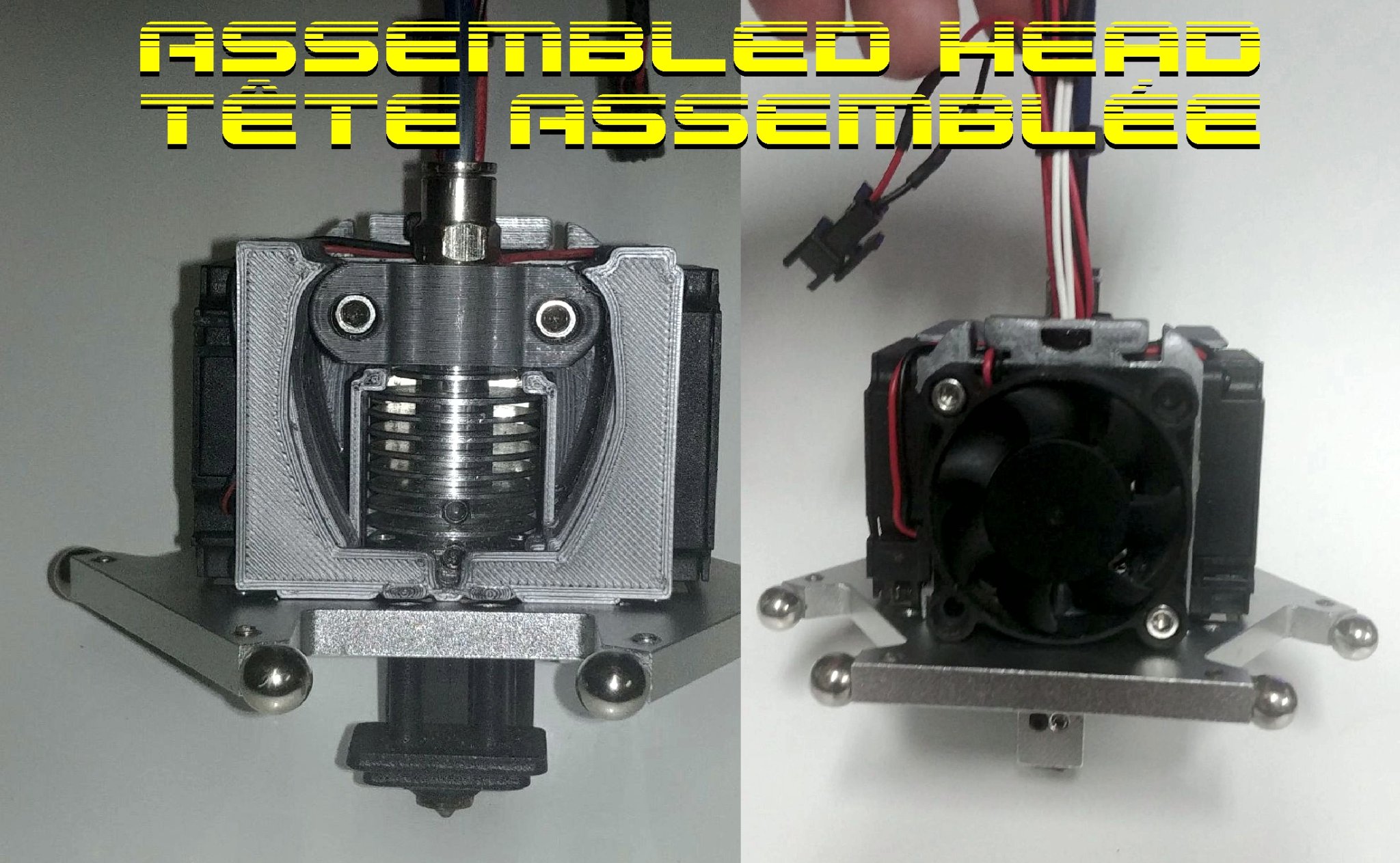

6 Gắn đầu đã lắp ráp lên tấm nhôm bằng các vít M3 10 mm (các vít cố định qua các cánh tản nhiệt của bộ tản nhiệt v6 không còn hữu ích trừ khi bạn là kiểu thắt dây và đeo dây)

7 Điều chỉnh các dây trong các rãnh. Điều chỉnh các quạt bên và siết chặt các vít. Đặt kẹp dây và bó dây lại

7 Điều chỉnh các cáp trong máng. Điều chỉnh các quạt bên và siết chặt các vít. Đặt vòng kẹp và lắp ráp các cáp thành bó

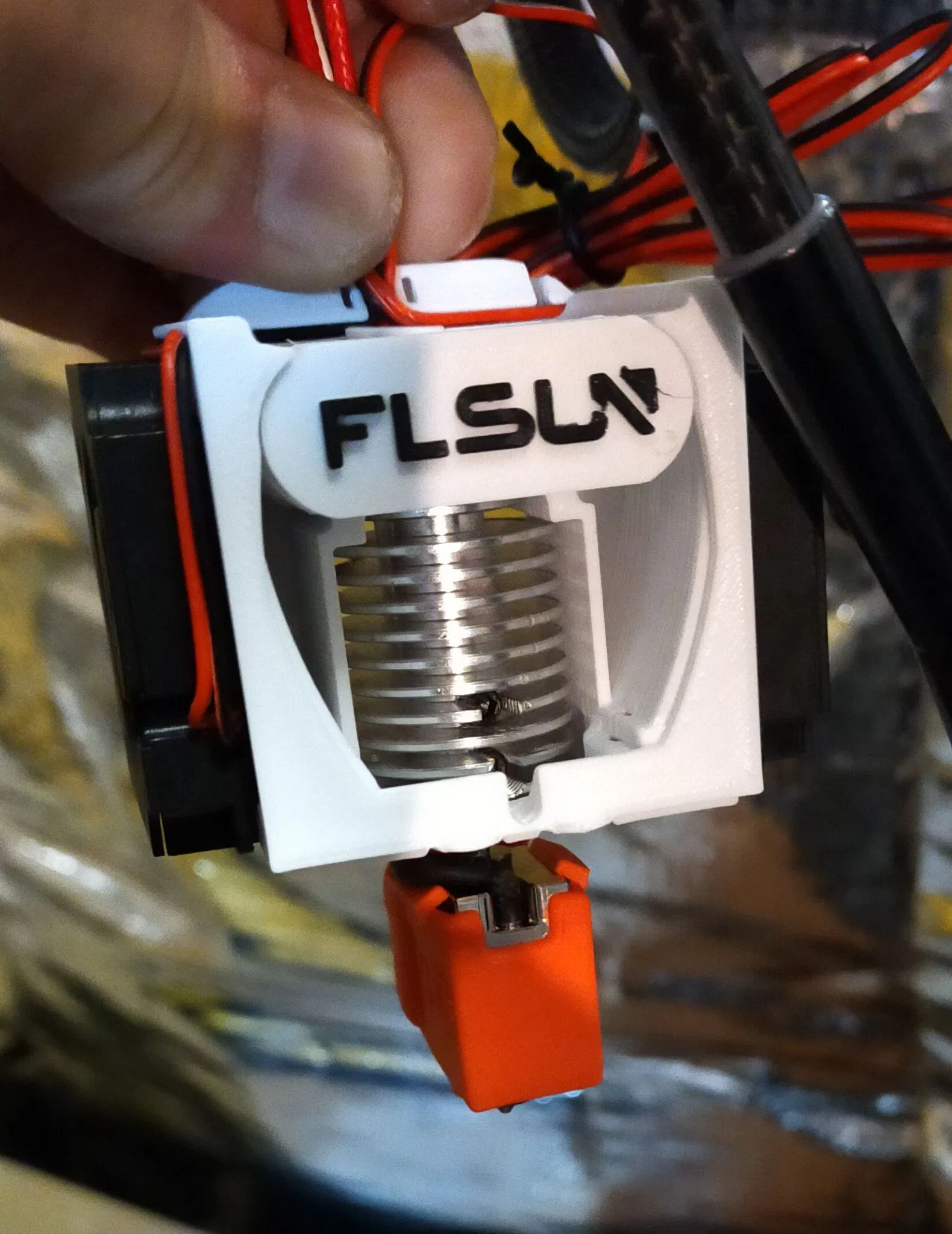

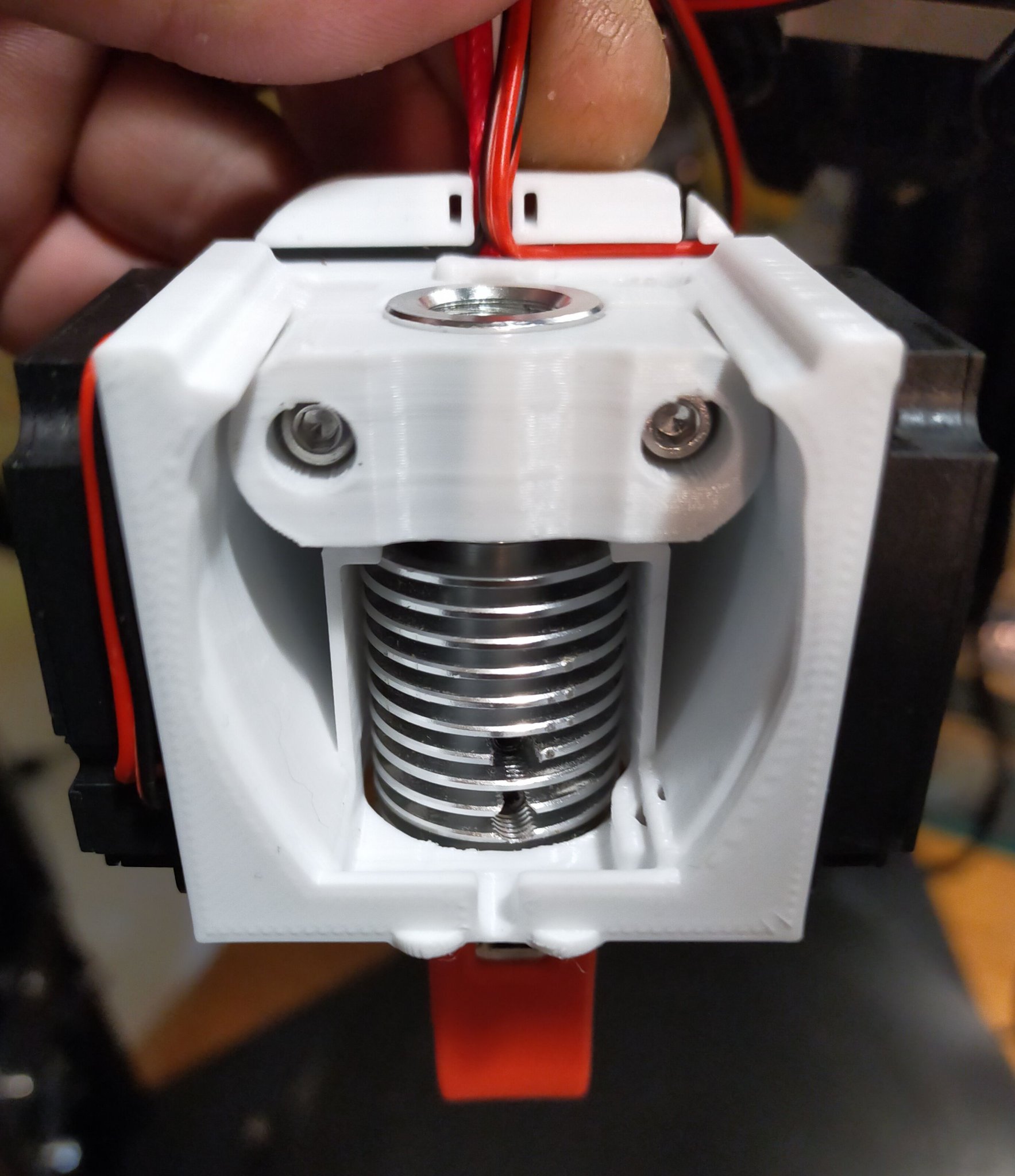

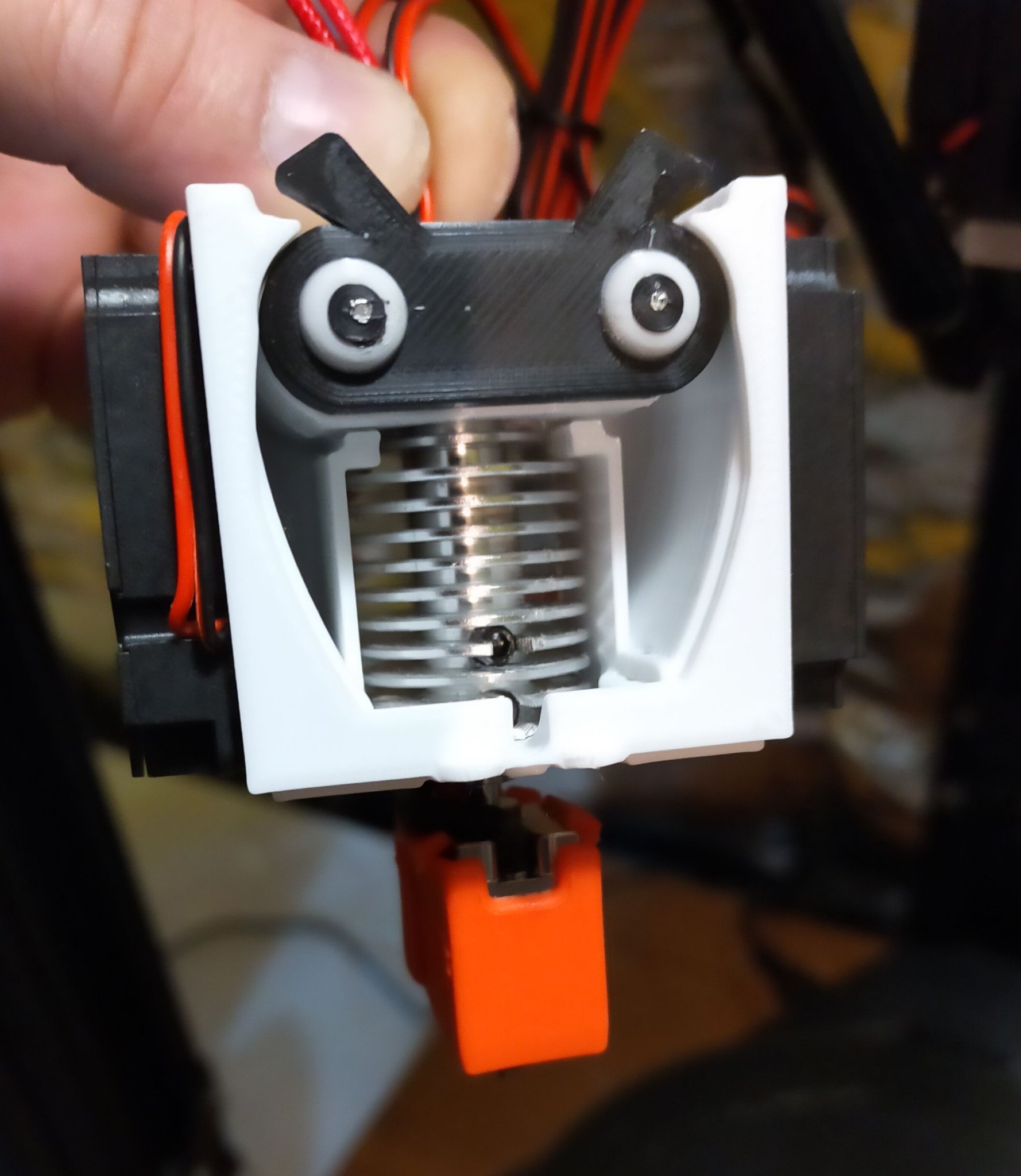

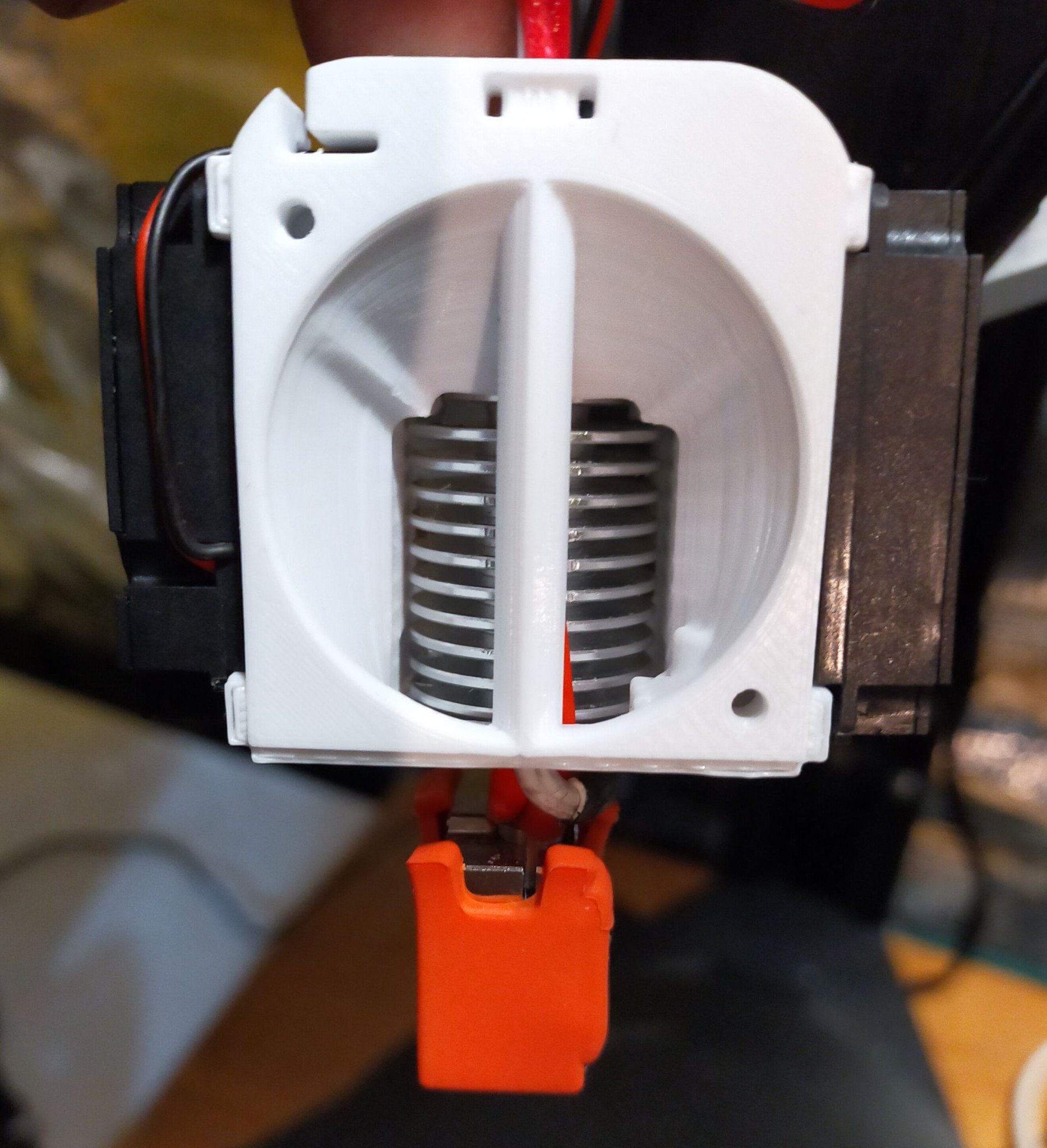

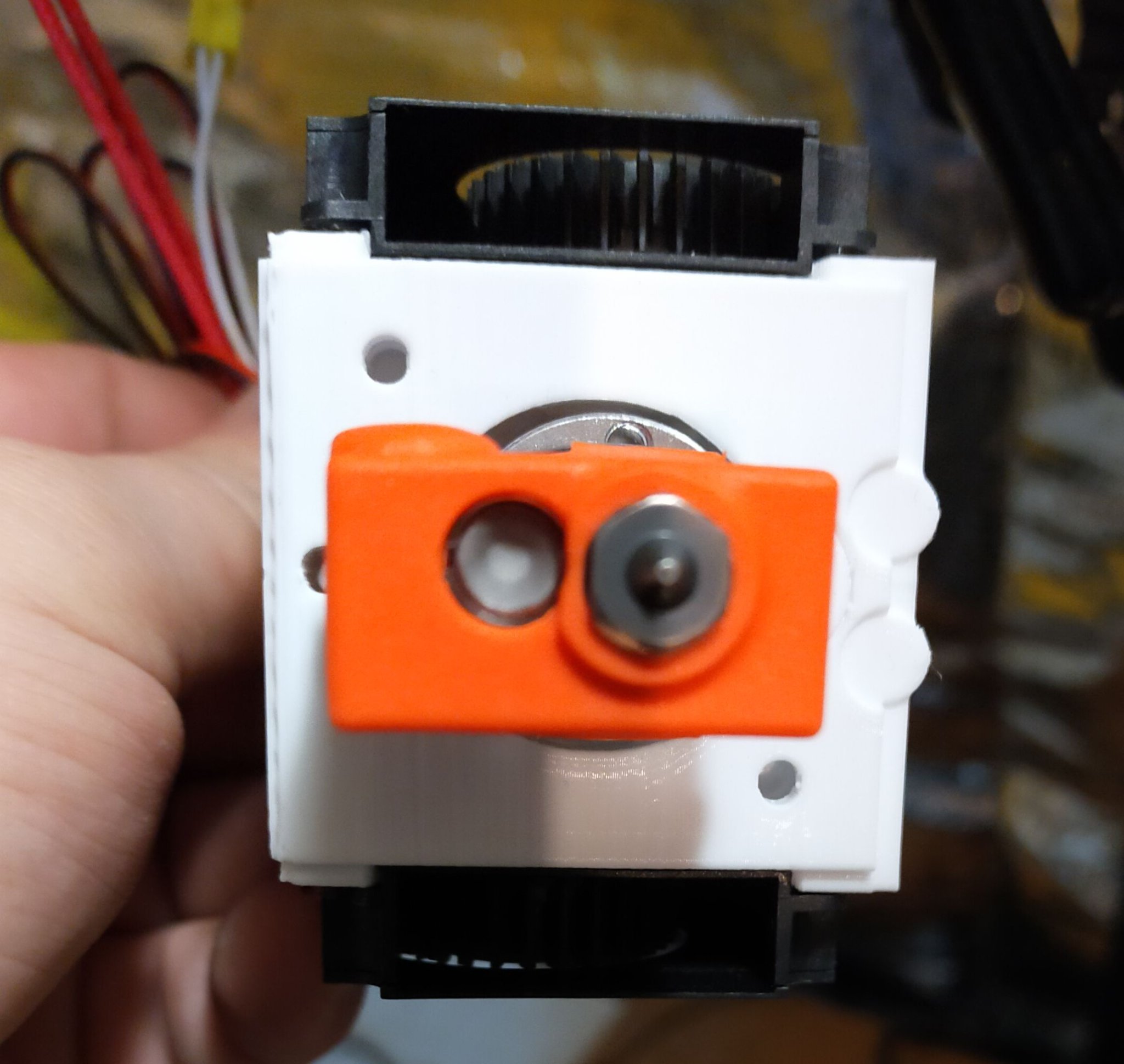

Cảm ơn Bubu vì những bức ảnh của bạn
