Tấm Nắp Trên Mở Rộng cho Vỏ Accante Creality Ender 3 S1 (pro)

Cái vỏ acrylic Accante (xem https://www.amazon.de/dp/B0BX755CN8, và https://www.amazon.de/dp/B0C49TFHMF, hoặc https://accante.com/en/) là một phụ kiện tuyệt vời cho Creality Ender 3 S1 và S1 pro. Giải pháp tiêu chuẩn của Accante đi kèm với một nắp đậy lõm đặc biệt để cuộn dây filament vừa với cánh tay tiêu chuẩn. Nếu bạn không treo cuộn dây filament trên máy in, mà đặt nó phía sau, hoặc nếu bạn muốn bảo vệ tốt hơn khỏi tiếng ồn và mùi của máy in (khi in ABS), bạn có thể sử dụng giải pháp này.

Đây là một hệ thống module có thể in được trên bàn in của Ender 3.

Mô hình bao gồm hai tấm đế thay thế cho giải pháp nắp đậy của Accante. Như một phần mở rộng, có một tấm tổ ong được gắn bên dưới tấm phía sau. Tấm này có thể được sử dụng để gắn thêm camera, giá đỡ dây cáp, nhiệt kế hoặc quạt.

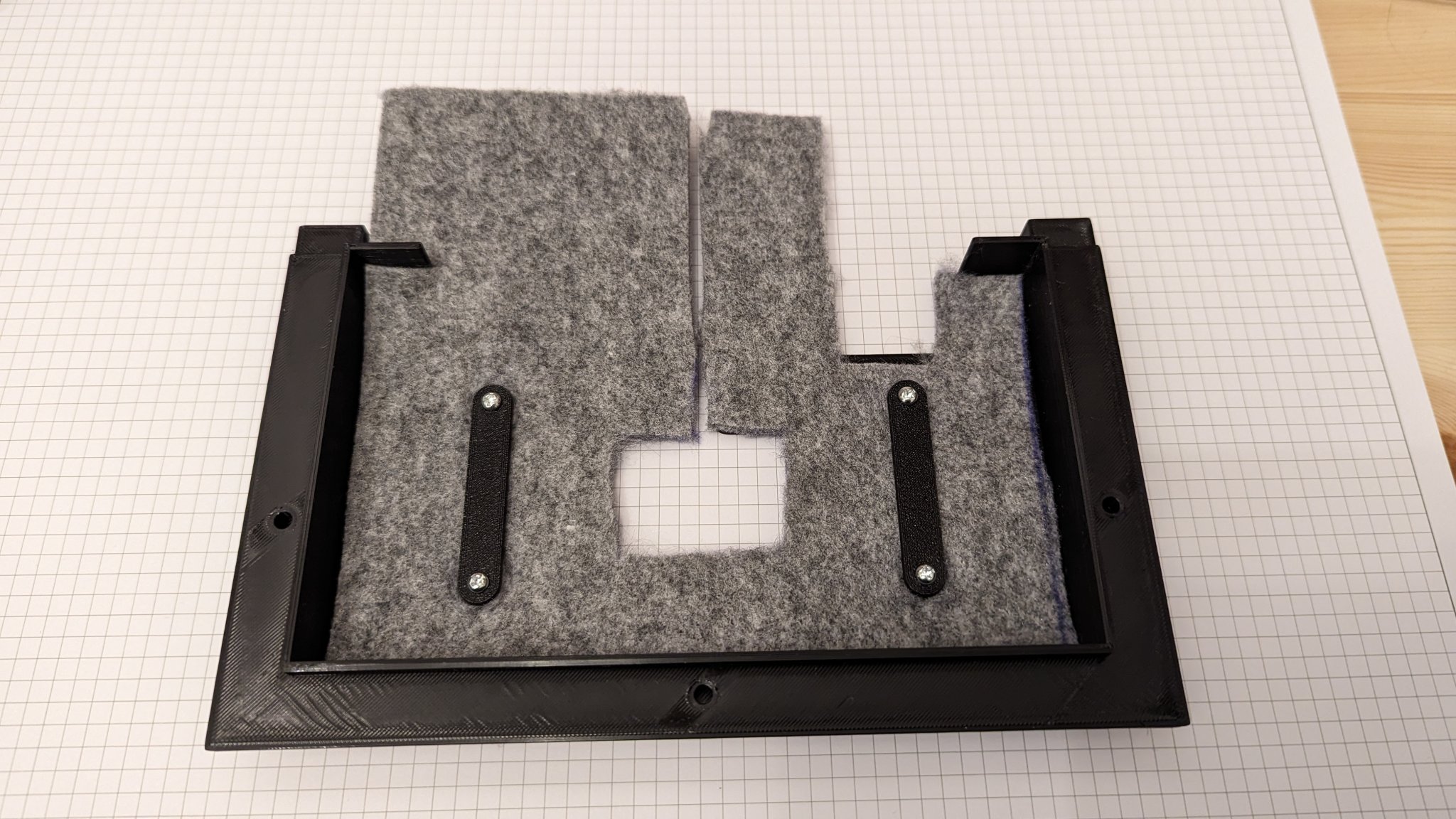

Về cơ bản, cả hai nắp đậy đều được thiết kế để gắn các tấm nỉ dày 5mm (để cách âm và bịt kín tốt hơn).

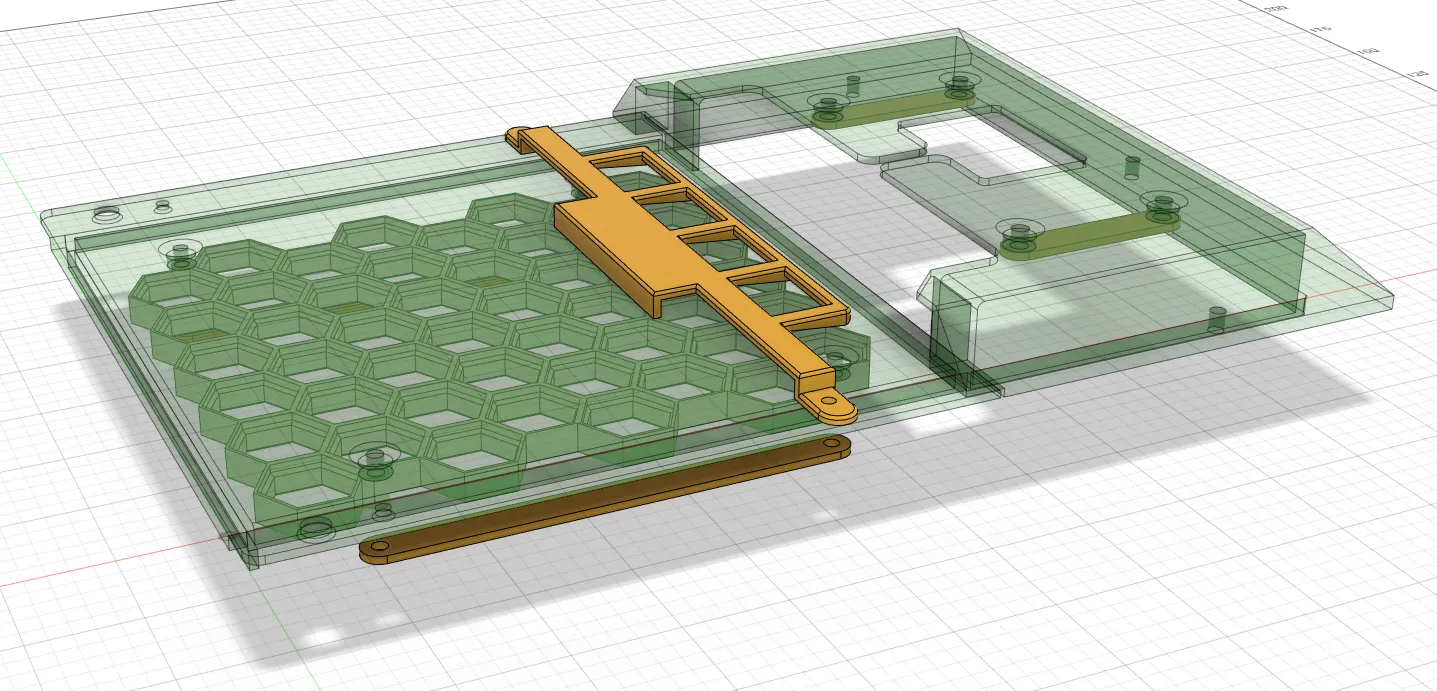

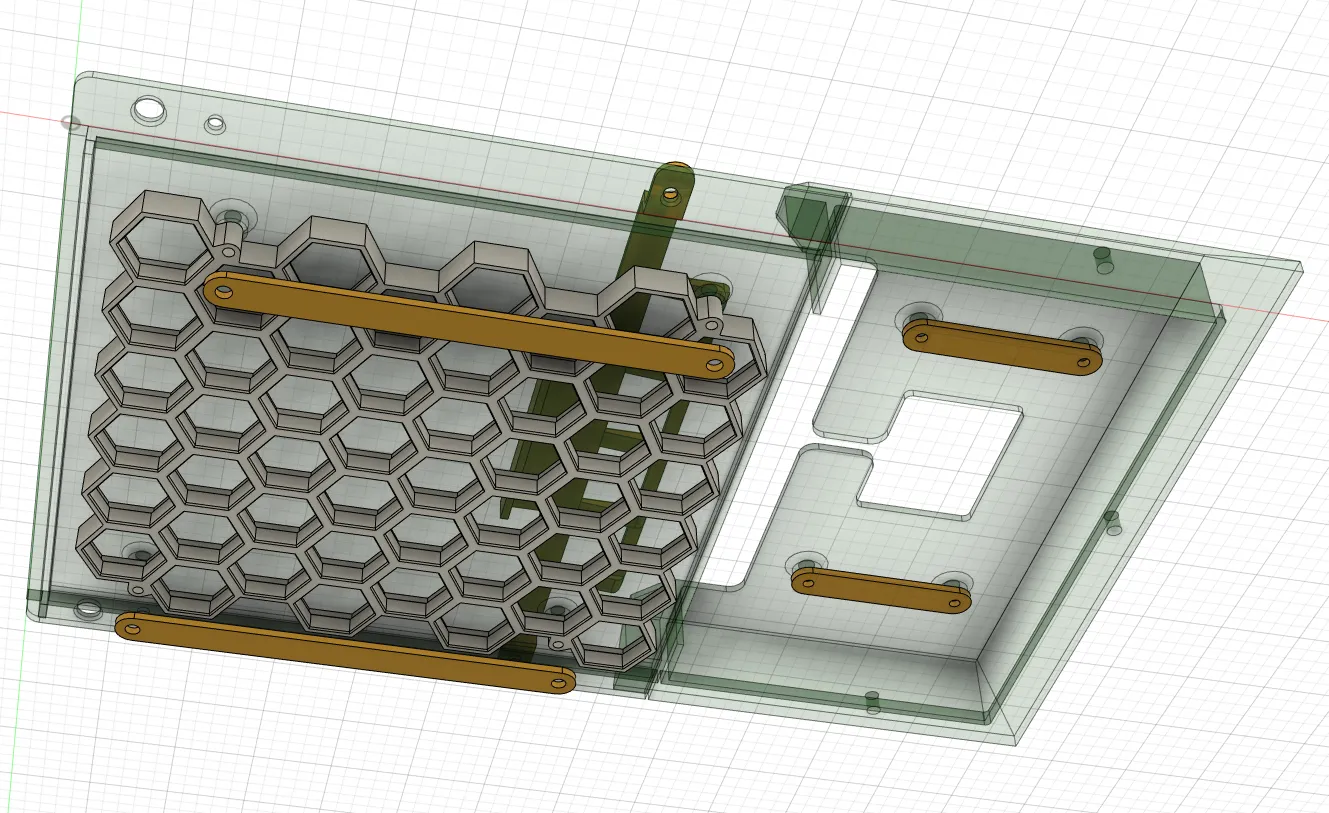

Trên hình ảnh mô hình Fusion 360, bạn có thể thấy các tấm nắp màu xanh lá cây. Các giá đỡ nỉ màu vàng (tùy chọn nếu bạn sử dụng nỉ) và tấm tổ ong màu trắng. Nếu bạn sử dụng nỉ nhưng không muốn tấm tổ ong, bạn có thể in thêm hai giá đỡ nỉ tùy chọn cho tấm phía sau.

Vì không có cuộn dây filament tiêu chuẩn nào vừa với cánh tay do Creality cung cấp cùng với tấm nắp, bạn phải đặt cuộn dây phía sau (hoặc phía trên) vỏ máy (ví dụ: trong máy sấy filament), hoặc bạn có thể mở rộng cánh tay với mô hình sau của tôi: https://www.printables.com/de/model/633692-filement-extension-arm-for-creality-ender-3-s1-pro. Cánh tay mở rộng này sẽ nâng cuộn dây lên 6cm.

Vì vậy, bạn có nhiều lựa chọn để bịt kín hoàn toàn phần trên của vỏ máy.

In ấn

Tôi đã in mọi thứ bằng eSun PLA+ với lớp dày 0.2mm. Ngoại trừ kẹp nỉ, mọi thứ đều có thể in mà không cần hỗ trợ. Nên đặt số lớp bao quanh là 3.

Sử dụng ốc M3 để kết nối các bộ phận giữ tấm tổ ong và/hoặc nỉ, và cố định tấm phía sau vào vỏ máy. Bạn cần 4 đến 8 ốc đồng nóng chảy khoảng 5mm.
