Vỏ Reflow Master Pro cho lò nướng Ninja

Sau khi quá bực mình với cái "lò nung" T962 của mình, tôi quyết định tự làm một cái. Sau khi tìm hiểu, tôi thấy cái nồi chiên không dầu kiêm lò nướng Ninja SP101 có vẻ là một lựa chọn tốt, và tôi đã săn được một cái đã qua sử dụng trên eBay với giá không quá đắt.

Việc điều khiển lò sẽ là em Reflowmaster Pro cực đỉnh từ Unexpected Maker. Bo mạch nhỏ nhắn tuyệt vời này có tích hợp wifi và giao diện web để chỉnh sửa các giao thức, cùng với logic điều khiển nhiệt linh hoạt, xịn sò.

Mục tiêu của tôi khi chế tạo là làm cho nó cách nhiệt tốt, gọn gàng, bền bỉ, và cho phép tôi kiểm soát càng nhiều chức năng của cái lò nướng càng tốt.

Có hai phần chính trong dự án này: bộ phận lắp mạch điện tử, chứa hầu hết các linh kiện AC và sắp xếp chúng bên trong khoang chứa đồ điện tử sẵn có của lò nướng; và vỏ gắn màn hình, nơi chứa RMP.

Tôi mệt quá rồi

Dự án này đã hoàn toàn chiếm hết sự tập trung cao độ ADHD của tôi trong tuần qua, nên tôi rất tiếc là hiện tại không có đủ sức để hướng dẫn chi tiết từng bước. Vì vậy, đây là một vài suy nghĩ và bài học kinh nghiệm khi chúng còn mới trong đầu, phòng khi bạn muốn thử sức.

Tháo dỡ lò nướng

Tôi chủ yếu làm theo hướng dẫn ở đây để tháo dỡ cơ bản. Thêm vào đó, tôi thấy việc tháo tấm kim loại phía trên ra là một ý hay để cách nhiệt, và đáng lẽ tôi nên làm sớm hơn. Để làm được điều đó, bạn cần tháo các đinh tán giữ nó ở phía trên mỗi đầu. Bên trái, tôi có thể dễ dàng khoan nó ra; bên phải, tôi nới lỏng các ốc vít gắn bộ phận bảng điều khiển phía trước đủ để nhích nó ra một chút, và có thể đưa đĩa cắt Dremel vào đủ sâu để cắt bỏ đầu đinh tán.

Đi dây lò nướng

Liên kết từ 84ace không thực sự giải thích sơ đồ AC rõ ràng lắm, và dây của tôi cũng không khớp lắm, vì vậy xin chỉ thử nếu bạn đủ trình độ để tự đảo ngược kỹ thuật và kiểm tra.

Trên lò nướng của tôi, các bộ phận làm nóng đều chia sẻ một dây trung tính chung (màu trắng) nối vào phía bên trái, trong khi các bộ phận phía trên chia sẻ một dây nóng màu đỏ và các bộ phận phía dưới là dây nóng màu xanh dương. Tôi nối các dây nóng lại với nhau vào đầu ra SSR bằng đầu nối Wago chịu được 10AWG.

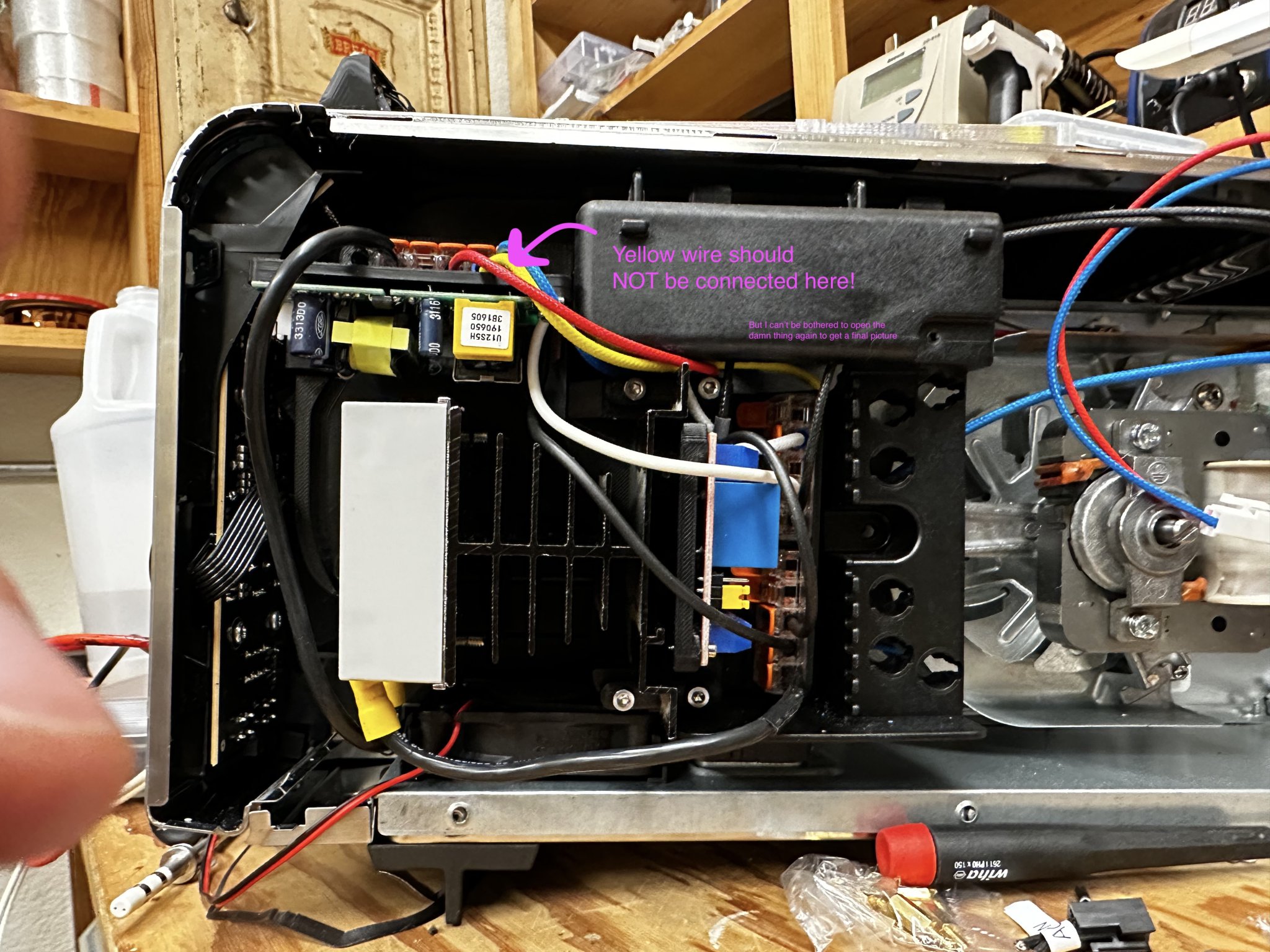

Ngoài ra còn có thứ trông giống như bộ phận bảo vệ quá nhiệt nào đó được bắt vít vào phía dưới bên phải, với một dây cách điện màu xanh lam và một dây cách điện màu vàng đi tới nó. Tôi đã bịt các đầu dây đó lại và để chúng ngắt kết nối.

Tôi đã thêm công tắc nguồn DPST để ngắt nguồn AC L và N giữa dây cắm (đầu vào) và các đầu nối Wago 5 cực mà tôi dùng làm thanh phân phối AC.

Để cấp nguồn cho phía DC, tôi đã sử dụng mô-đun nguồn 5V/2A từ Amazon.

Để điều khiển quạt đối lưu AC, tôi đã sử dụng mô-đun relay 5V.

Tôi đã thay quạt làm mát linh kiện 12V hiện có bằng một quạt 5V.

Phần linh kiện điện tử bên trong lò nướng nên được lắp ráp và đấu dây trên bộ phận lắp in bên ngoài lò trước, sau đó lắp toàn bộ vào lò nướng. Bạn sẽ cần bẻ đi vài cánh nhựa để nó vừa vặn, nhưng khi hoàn thành, nó sẽ trượt thẳng lên các trụ đỡ của PCB gốc, và bạn có thể cố định nó bằng các ốc vít tương tự.

Đi dây RMP

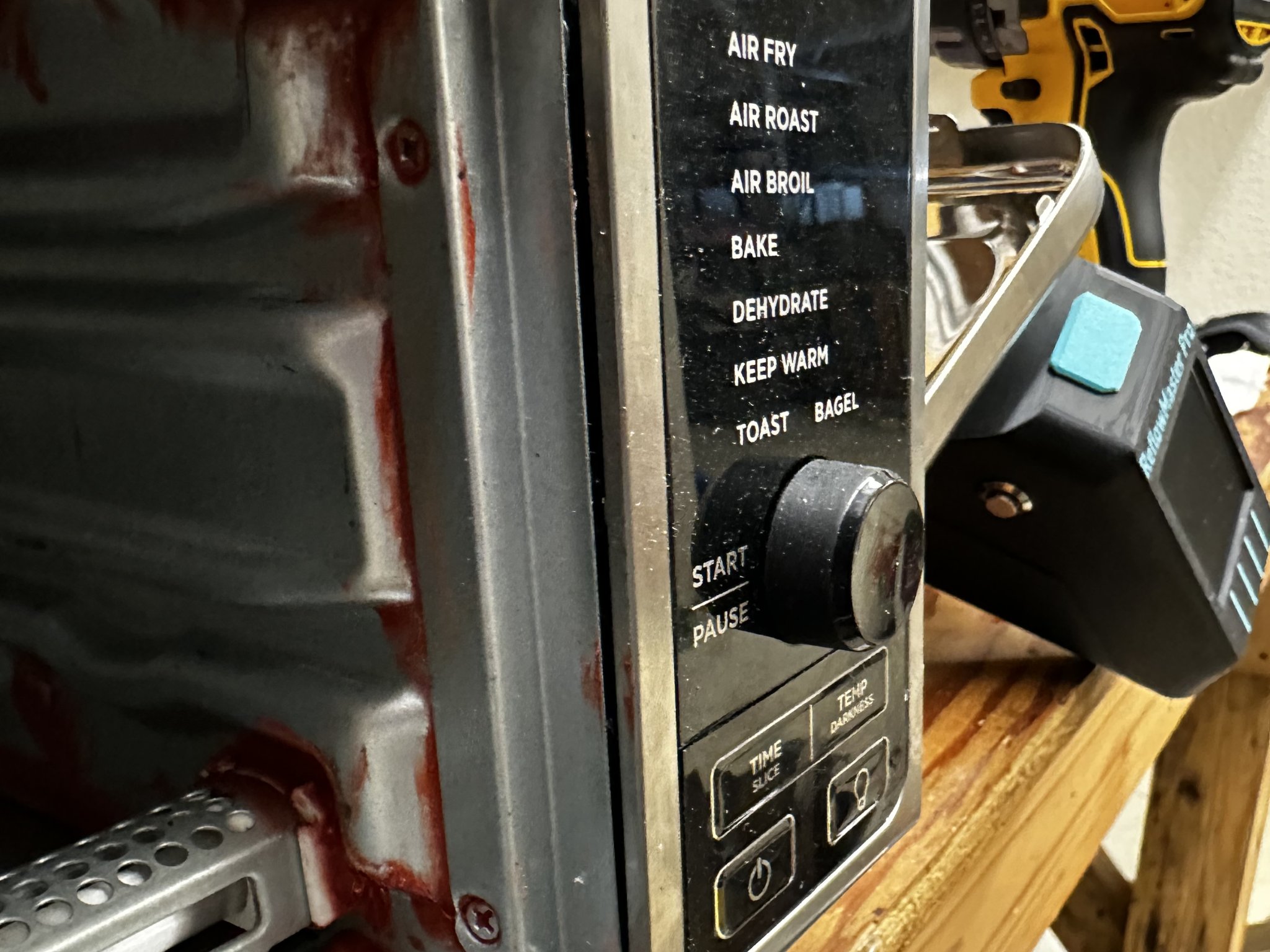

Tôi đã hàn dây vào năm nút giao diện của RMP để có thể sử dụng các công tắc ngoài xịn sò – loại 8mm này cho bốn nút điều khiển, và loại có đèn 12mm cho nút bật/tắt. (Cũng có một bộ chuyển đổi in nếu bạn muốn dùng công tắc 8mm cho cả nút bật/tắt.)

Tôi đã thêm một vị trí cho bộ điều khiển quạt phụ từ Unexpected Maker trong vỏ gắn màn hình. Nó được gắn bằng 2 vít tự khai thác M2/M2.5 vào nhựa. Hiện tại nó đang điều khiển quạt làm mát 5V, nhưng trong tương lai tôi có thể thử chế tạo một quạt gió làm mát thổi qua cổng đèn lò nướng được điều khiển bởi mô-đun này.

Vỏ có các vị trí cho đầu nối Wago 5 cực nhỏ hơn để hoạt động như bus nguồn 5V, cũng như các điểm gắn dây rút để quản lý cáp. Tôi thực sự khuyên bạn nên gắn sẵn dây rút trước khi lắp RMP!

RMP được gắn bằng ốc M2.5 và trụ đỡ qua phần màn hình vào phần nhựa. Tôi phải thay trụ đỡ F/F hiện có bằng trụ đỡ M/F mới (5mm với thêm một đai ốc vặn vào làm miếng đệm để thành 6mm). Sau đó, bo mạch chính cắm vào header SPI và được bắt vít vào trụ đỡ ở phía bên kia.

Tôi đã khoan các lỗ nhỏ gần phía trên bên phải và bên trái của lò nướng để luồn các cặp nhiệt điện.

Các bộ phận in

Các bộ phận in được lắp ráp với các đai ốc ren đồng thau M3x4mmx5mm và ốc FHCS cùng SHCS với nhiều độ dài khác nhau. Hai phần bên ngoài_ (dưới và trên) có thể được nối với nhau bằng ốc M3 FHCS trước khi lắp để dễ dàng hơn, nếu bạn muốn. Vỏ màn hình được giữ vào phần bên ngoài_trên bằng bộ phận giữ làm kẹp, với các bu lông M3 siết chặt nó vào các đai ốc ren đồng thau trong phần bên ngoài_trên.

Nắp USB chỉ cần ấn vào là vừa, và có thể tháo ra để nạp firmware mới. Nếu bạn nghiêng màn hình để hướng dọc, bạn có thể cắm cáp USB-C thông thường vào đó qua đỉnh lò nướng.

Các bộ phận bên ngoài vừa với lỗ tay cầm bằng nhựa trên lò nướng gốc. Để tháo nó ra, chỉ cần vặn con ốc đầu Phillips nhỏ giữ nó ở dưới cùng của tấm bên, và trượt nó xuống rồi lấy ra. Các bộ phận in lắp ráp với bộ phận bên trong ở phía trong và ốc M3 siết nó vào đai ốc ren đồng thau trong các bộ phận bên ngoài_trên và bên ngoài_dưới.

Tôi đã bao gồm các bộ phận nổi bật có thể được nhập cùng với vỏ màn hình và/hoặc bộ phận bên ngoài_dưới để sử dụng với in đa màu MMU.

Cách nhiệt

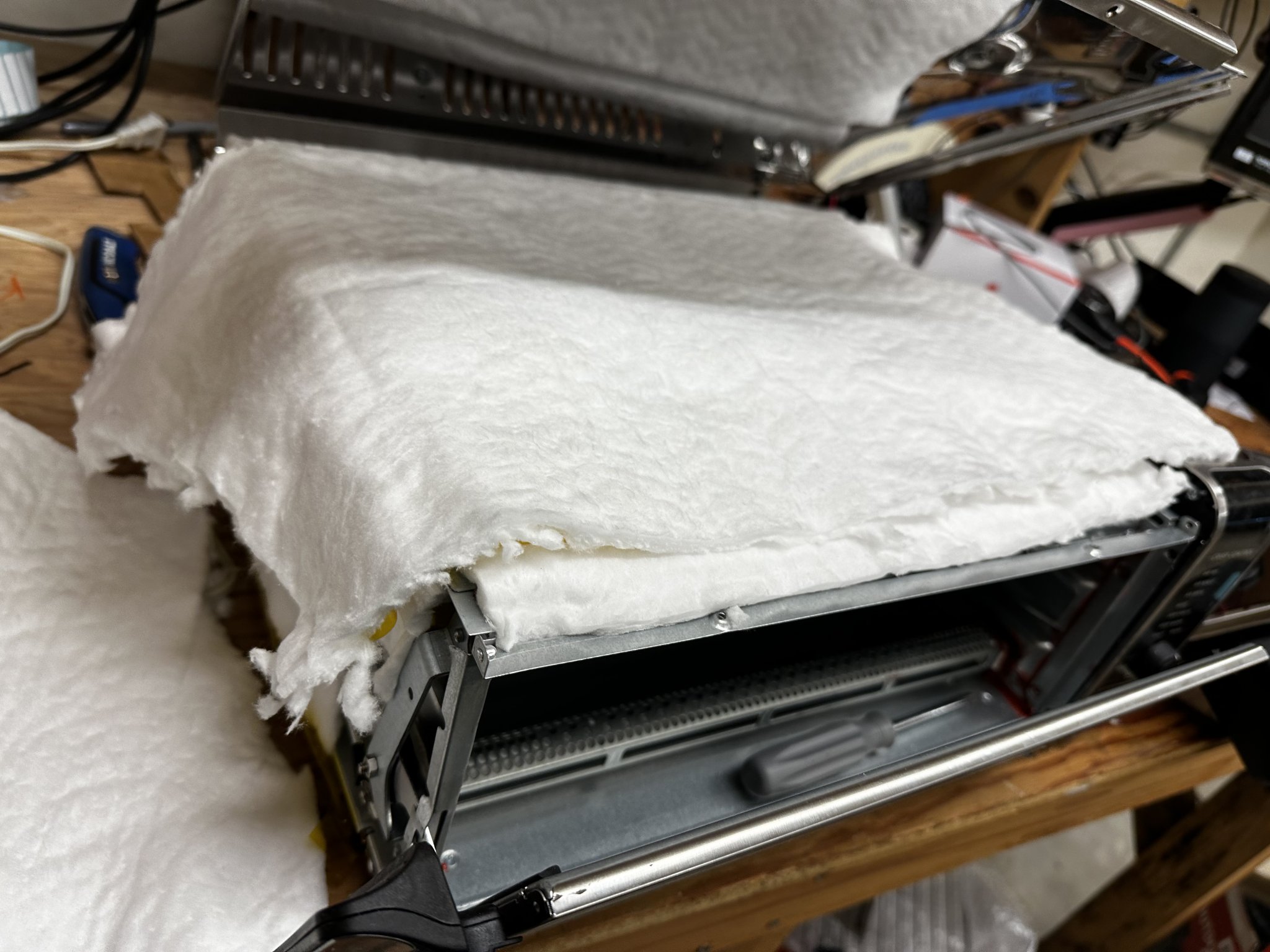

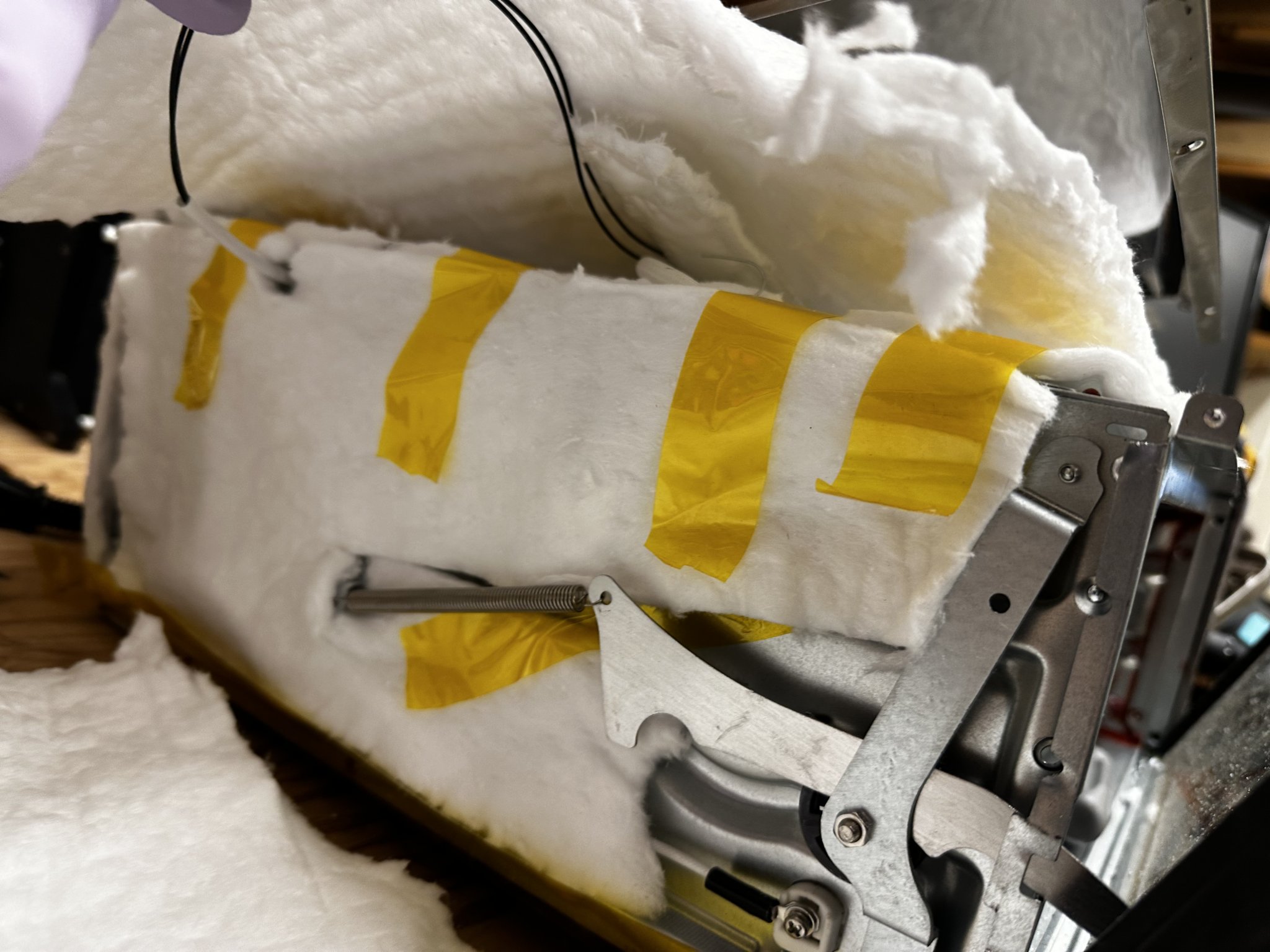

Tôi gần như làm theo các đề xuất từ hướng dẫn này của Whizoo. Tôi đã sử dụng keo silicone RTV chịu nhiệt cao để bịt kín các mối nối bên trong lò nướng, sau đó thêm vật liệu cách nhiệt sợi gốm xung quanh khoang lò. Cần cẩn thận ở phía bên trái để không làm cản trở cơ cấu bản lề cửa. Bằng cách tháo tấm kim loại ra, tôi có thể đặt một miếng theo chiều dọc và một miếng theo chiều ngang, sau đó nhét thêm một vài miếng phía sau khoang điện tử để giúp nó mát hơn.

Cuối cùng, tôi đã sử dụng reflect-a-gold ở mặt trong cửa và các mặt lò, cùng một ít miếng lót sàn và đường hầm ở phía trên và dưới của lò.
