Ống Focuser Crayford 1.25" cho kính thiên văn

Cái focuser này tui làm để xài với cái kính Skywatcher Heritage 130P của tui. Mấy cái lỗ bắt ốc thì cách nhau 57mm, y chang cái món phụ tui làm ở đây nè:

Cái focuser này thì cũng giống mấy cái thiết kế tui thấy trên mạng, chứ không phải là remixed gì đâu. Cái ống trục chính là một cách làm mới, thay vì dán mấy miếng kim loại vô mấy mặt phẳng của ống thì cái này dùng mấy miếng nhôm chèn vô mấy cái rãnh ở trên với dưới ống. Khi ráp ống lại thì mấy cái bề mặt bạc đạn kim loại sẽ được giữ chặt mà không cần keo. Tui dùng mấy thanh nhôm 10x3mm dài 64mm. (Nếu bạn có thể cắt mấy miếng thép phẳng chính xác thì còn ngon hơn nữa).

Ống trục chính được ráp bằng mấy cái brass insert M3 với ốc M3 dài 12mm. Phải ráp lúc nó còn nằm trong cái ống chính nha.

Cái thân chính có bốn cái bạc đạn 3x8x3 được giữ lại bằng ốc M3 dài 10mm với đai ốc nylock M3. Nó có bốn cái brass insert M3 để mấy con ốc M3 dài 20mm bắt vô.

Cái bánh răng quay thì là một cái trục thép không gỉ dài 90mm, đường kính 5mm. Nó đi qua cái khối bánh răng và ép vô cái bề mặt bạc đạn phía trước. Phía sau khối bánh răng có hai lỗ cho lò xo, được nén bởi cái tấm căng - một miếng làm bằng nhôm 10x3mm giống mấy cái bề mặt bạc đạn, lần này dài 37mm. Mấy cái lò xo này dài khoảng 6.5mm khi không nén, 3.5mm khi nén, đường kính dưới 5mm một chút. Lò xo bút bi thì không đủ đô đâu nha.

Độ căng được chỉnh bằng con ốc ở giữa trên nắp trước, nó ăn vô cái đai ốc hex M3 đã được chèn vô, cái này nén lò xo và đẩy bánh răng vô bề mặt bạc đạn phía trước. Vặn một con ốc kiểu bự bự ở đây thì ngon lành luôn - giống mấy cái con ốc trên pedal guitar Boss là chuẩn bài.

(Một thiết kế cũ hơn có dùng bạc đạn trên trục bánh răng nhưng mà ma sát nhiều hơn ở đây thì tốt hơn; có bạc đạn thì cái focuser sẽ không giữ được nhiều đồ vì nó quay lỏng quá)

Sau khi in xong hết (tui xài Prusament PETG, layer height 0.2 với nozzle 0.4mm) và làm sạch mấy cái support xong thì bắt đầu chèn mấy cái bạc đạn vô thân chính với mấy cái đai ốc. Đừng siết quá chặt. Tiếp theo cho cái trục bánh răng vô khối bạc đạn - đảm bảo cái bánh răng được cắt ngọt và mấy cái đầu được vát nhẹ bằng dũa cho dễ chèn vô. Cái khối bánh răng có thể cần chà nhám nhẹ để dễ cho vô thân chính, tùy chất lượng in của bạn. Nhớ chèn mấy cái brass insert M3 cho mấy con ốc nắp trước vô nữa.

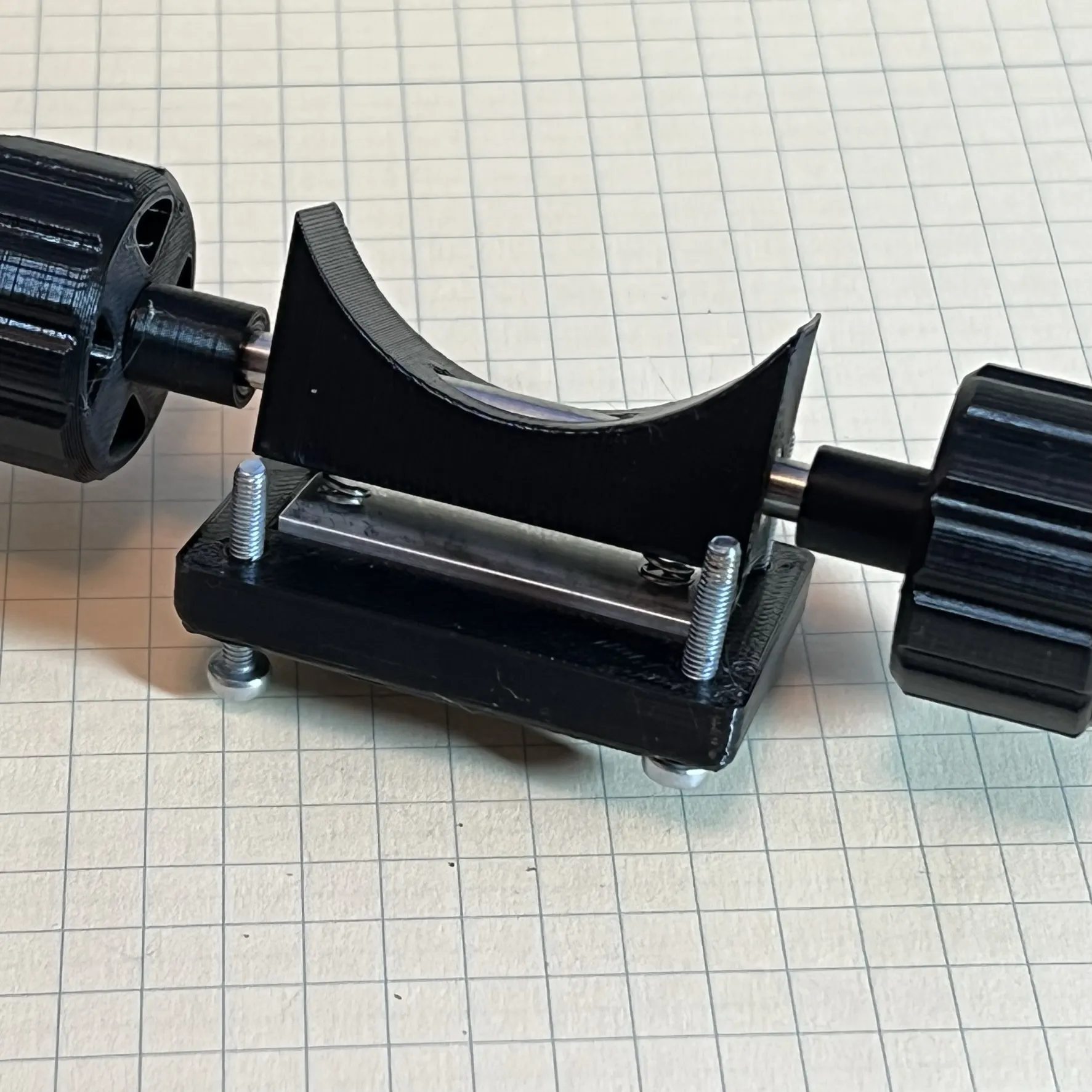

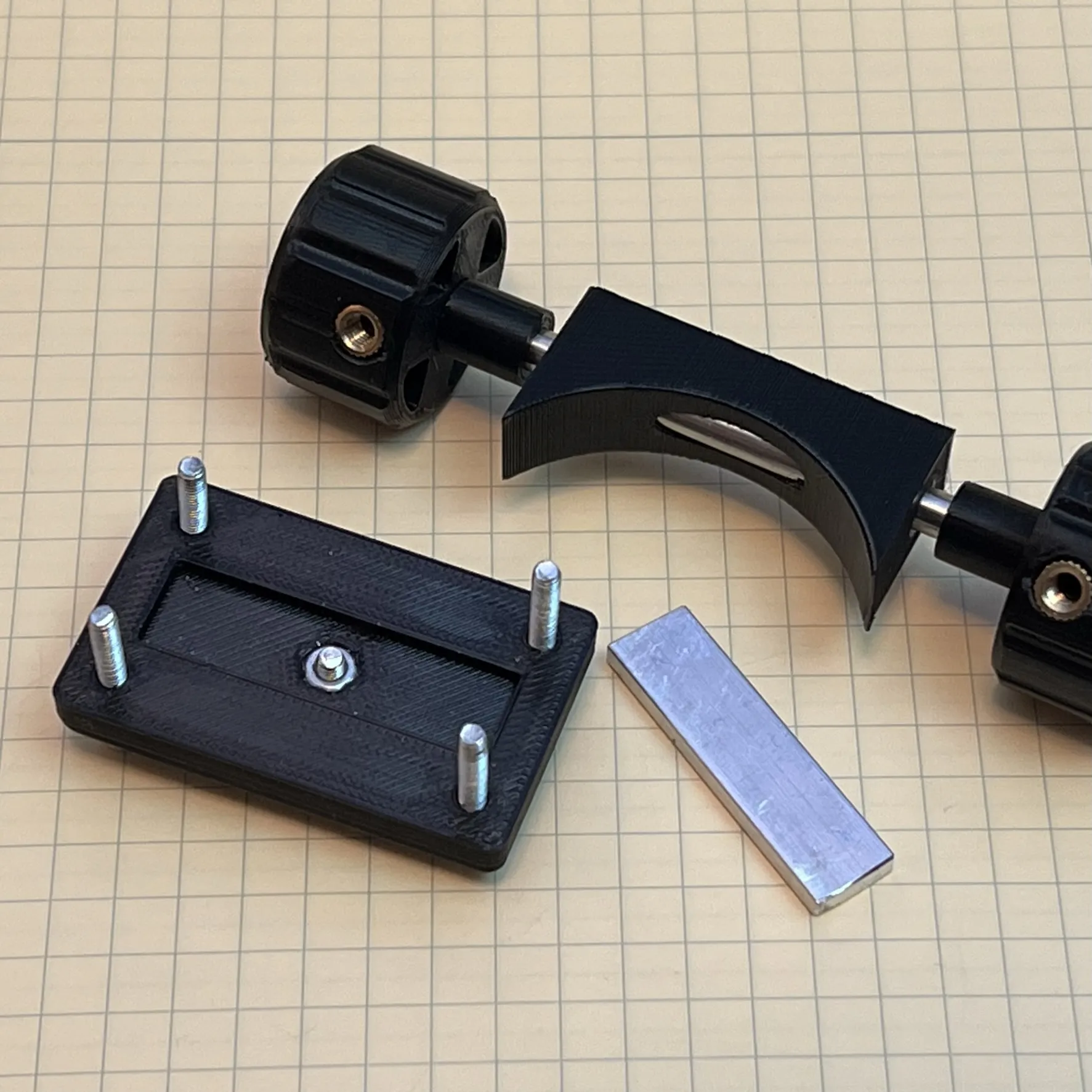

Chèn cái đai ốc hex M3 vô cái chỗ lõm tương ứng bên trong nắp trước. Úp cái nắp trước xuống, cho cái khối căng vô rãnh, rồi tới lò xo, rồi tới khối bánh răng - ráp hết vô thân chính làm một khối, giữ cho lò xo với cái tấm nó nằm đúng chỗ. Khi siết bốn con ốc để giữ nắp trước lại, nhớ là cái tấm căng phải nằm trong rãnh của nó và lò xo phải nằm trong mấy cái lỗ, cái này ráp cũng không khó đâu nhưng mà bạn có thể cần chọt nhẹ bằng cái tua vít nhỏ từ bên hông để chỉnh vị trí các bộ phận khi đang siết ốc nắp trước. Đây là phần khó nhất khi ráp - xem hình cuối có lò xo kẹp giữa tấm căng và khối bánh răng để biết vị trí ráp đúng.

Sau đó thì ráp cái ống trục chính. Có hai file STL, một cái cho ống và một cái cho nắp. Định hướng cả hai cái với cái mặt bích hướng xuống bề mặt in trong slicer. Chèn brass insert vô cái này nữa và một cái insert M4 gần phần phẳng của cái mặt bích trên để giữ ốc vặn cho cố định cái eyepiece. Lấy ba cái tấm bề mặt bạc đạn và chèn chúng vô các rãnh ở phần lớn. Chèn ống trục chính vô thân chính để mấy cái bạc đạn chạy trên hai tấm và bánh răng chạy trên một tấm, rồi thêm cái nắp sao cho mấy cái tấm chui vô các rãnh trong nắp. Phần phẳng có ốc vặn eyepiece hướng ra xa bánh răng. Rồi lắp nắp ống trục chính, cố định bằng 3 con ốc, và ống trục chính được khóa lại. Tìm cho được một cái nylon M4 thumbscrew nếu có thể để cố định eyepieces.

Cuối cùng bạn có thể che phần kim loại của trục nhô ra khỏi thân chính bằng một cái miếng đệm bánh răng mỗi bên rồi thêm một cái núm vặn mỗi bên, Mấy cái núm vặn này hơi khít nhưng có lỗ cho insert M4, bạn cũng có thể mài phẳng đầu trục một chút để giúp bám tốt hơn.

Ngày 15 tháng 8 năm 23: Tui đã thêm file STEP cho các bộ phận in được. Còn về mấy cái bánh xe lấy nét thì tui khuyên bạn nên tự làm - xin lỗi nhưng tui làm mất file gốc rồi! Nếu bạn muốn dùng file STEP thì có lẽ bạn đã biết cách làm rồi.

Chúc bạn nhìn trời quang đãng!
