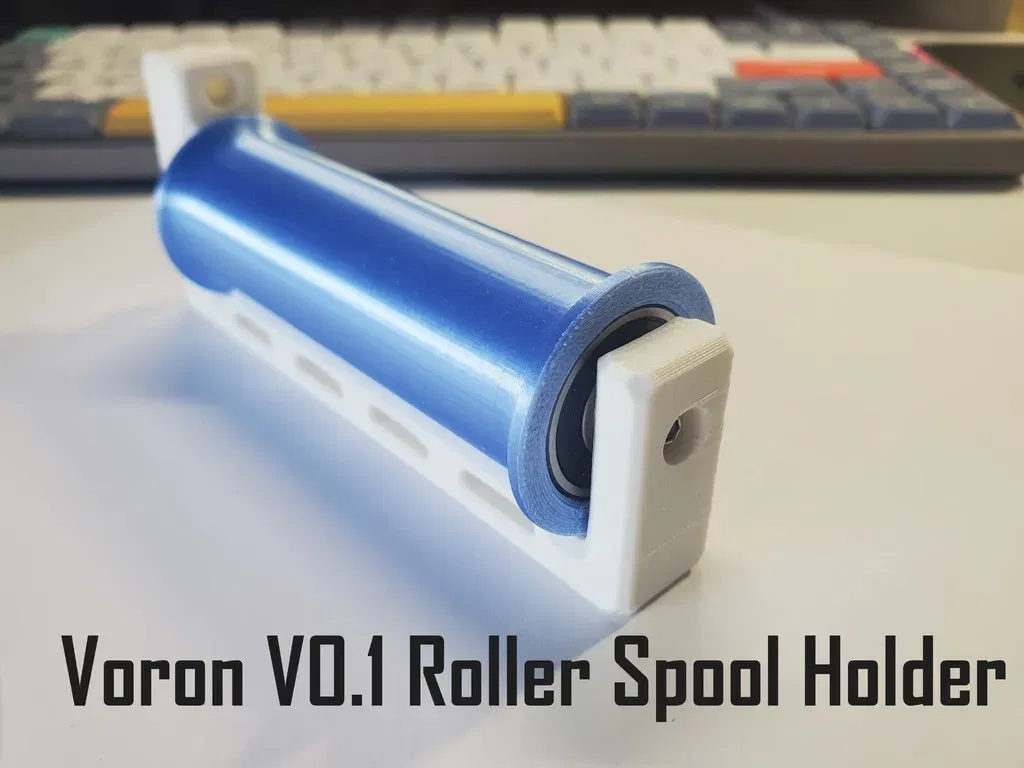

Giá đỡ cuộn filament Voron 0.1/2.4 cho profile 1515/2020

Update_2:

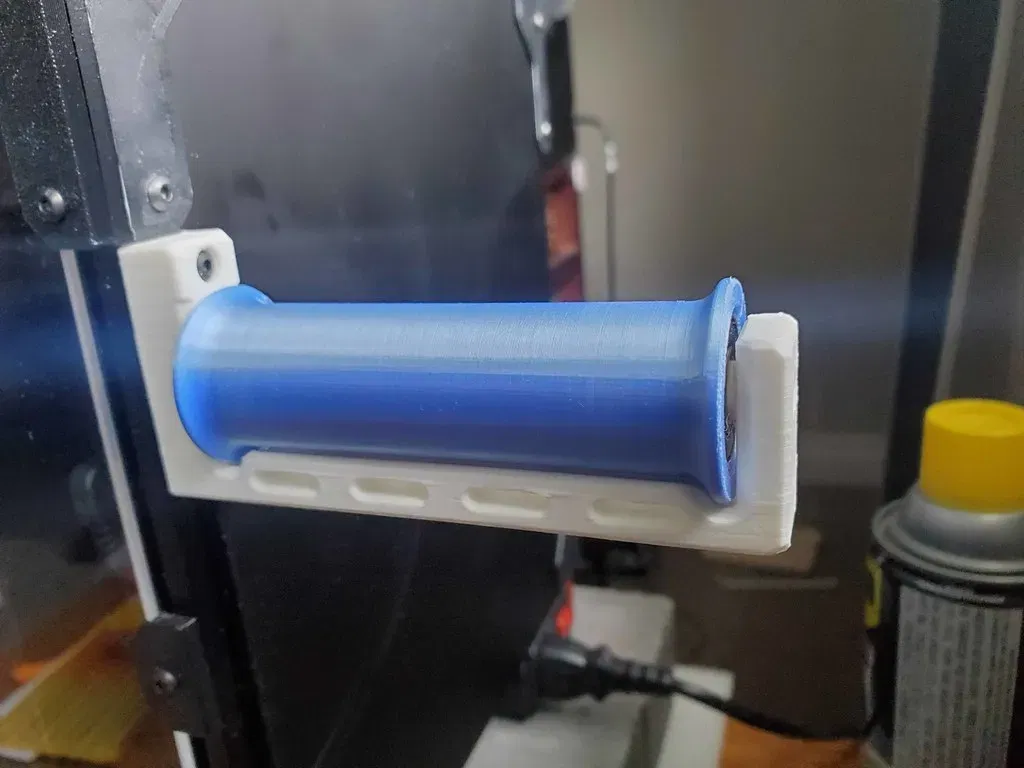

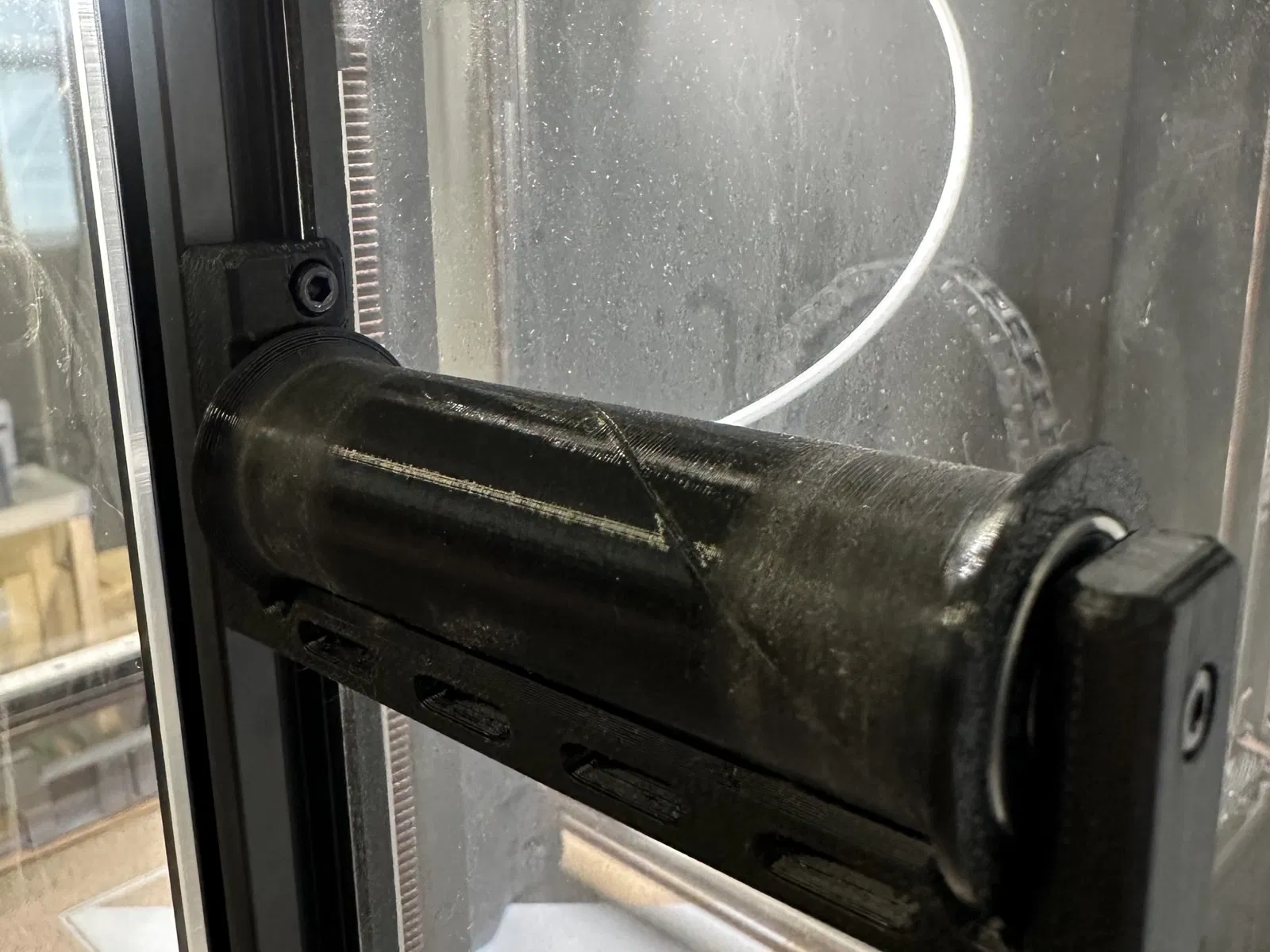

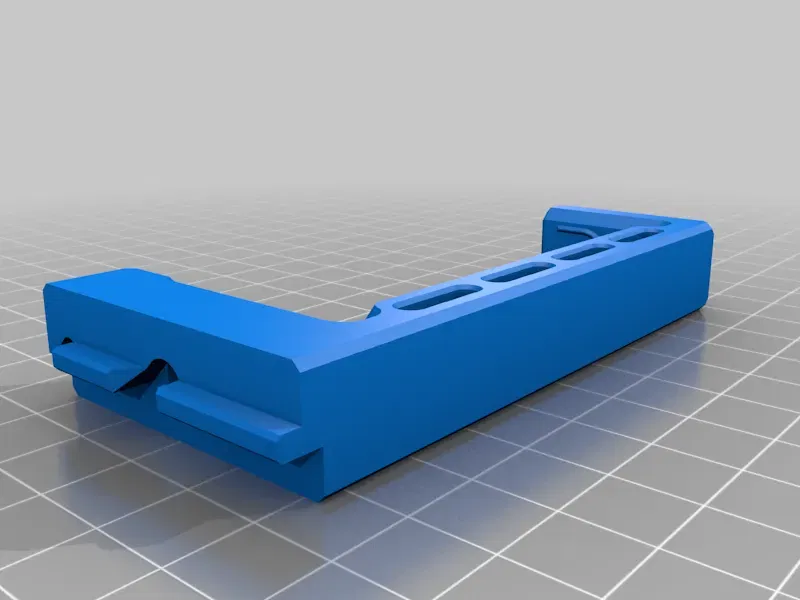

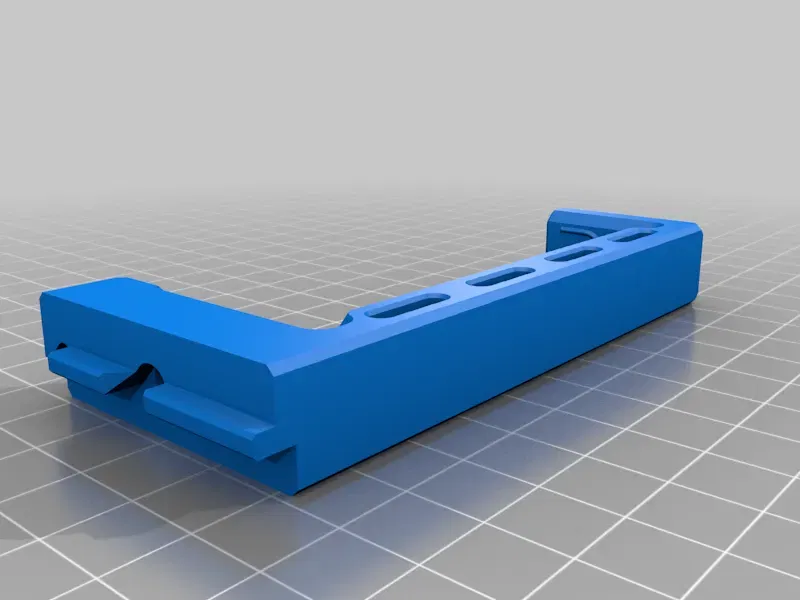

Tôi đã thêm một giá đỡ 100mm cho thanh nhôm 2020 cho Voron2.4 mới của tôi, cái này nên tương thích với hầu hết các máy in sử dụng thanh nhôm 2020. Tôi đã in giá đỡ bằng PET và nó đã hoạt động trơn tru khoảng 60 giờ.

Update_1:

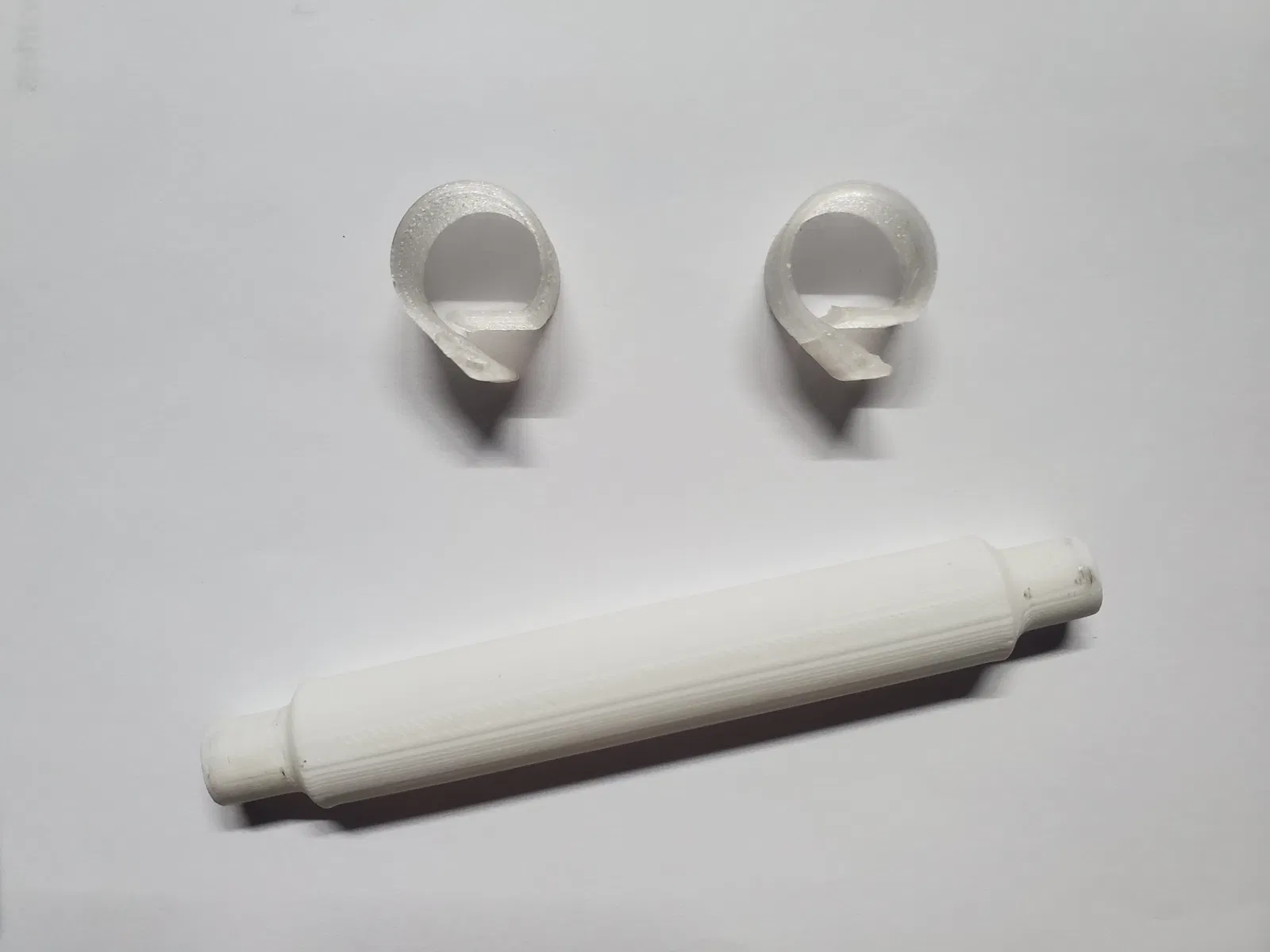

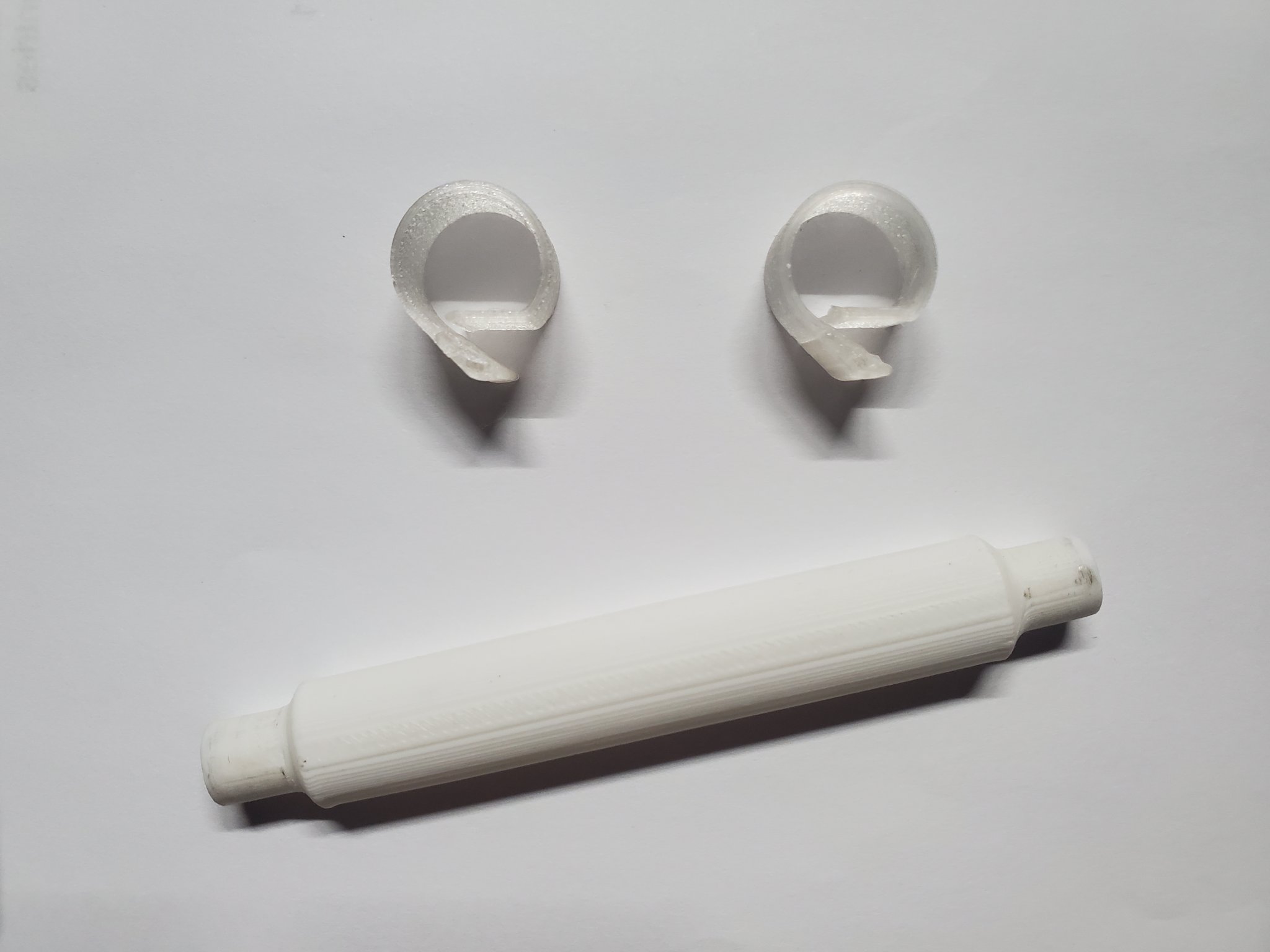

Như đã được gợi ý bởi @SLcoolK, tôi đã thêm Tensioner Con Lăn này vào thiết kế để cung cấp độ kháng điều chỉnh cho các con lăn nhằm ngăn chặn việc mở cuộn. Lò xo có thể in này có thể được thêm vào giá đỡ mà không cần in lại các bộ phận gốc, và số lượng lò xo được thêm vào phụ thuộc vào độ kháng mong muốn.

Khuyến nghị sử dụng các vật liệu chống mỏi như PETG, Nylon, PC hoặc PE để in lá lò xo nhằm tăng tuổi thọ của nó.

Đây là phiên bản cải tiến của thiết kế trước đó của tôi：https://www.thingiverse.com/thing:5280289

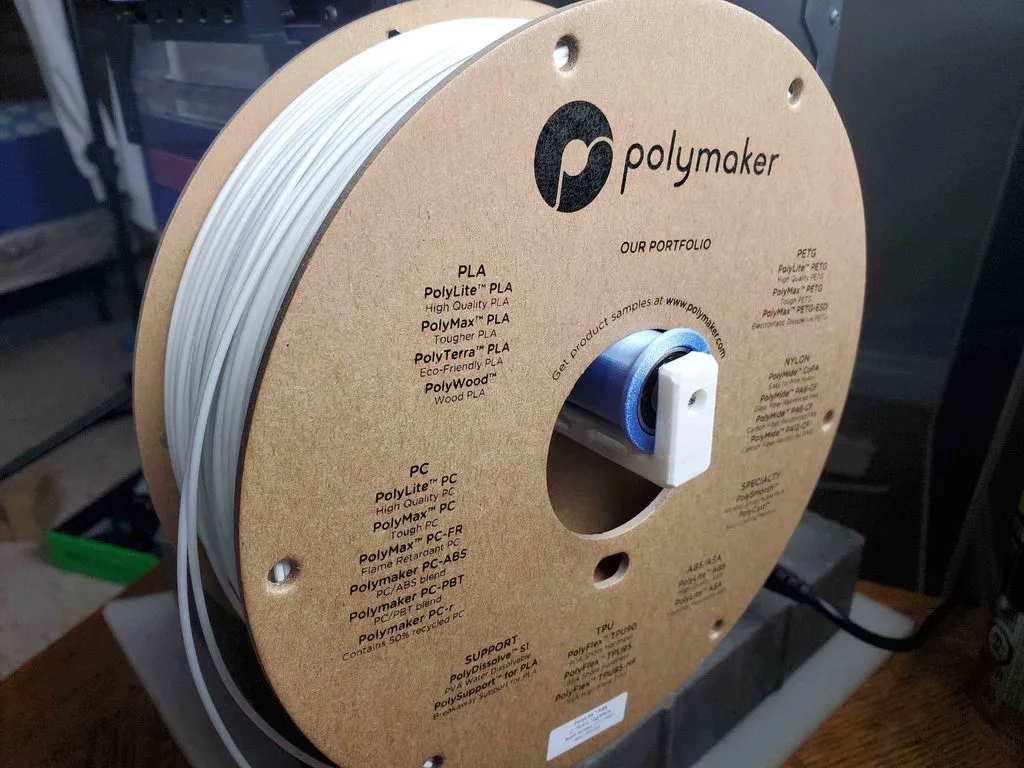

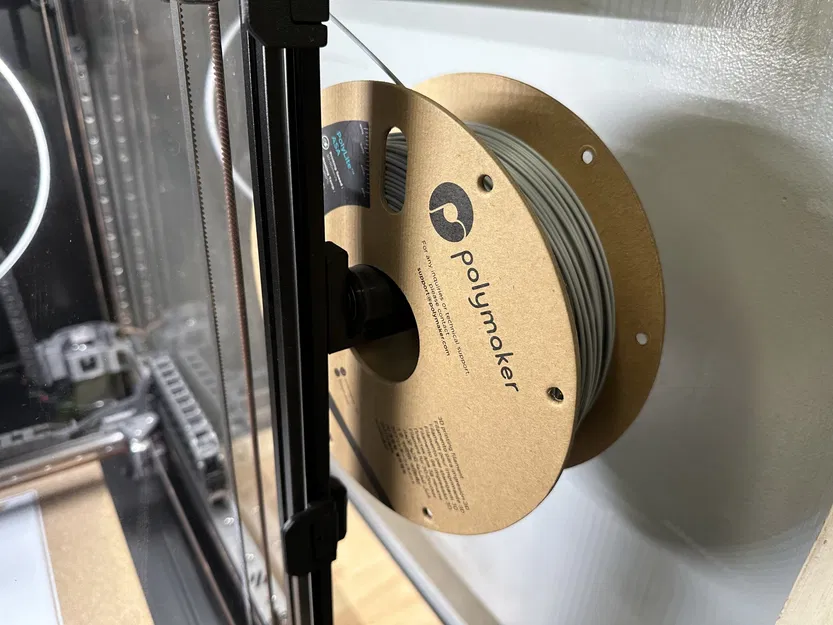

Thiết kế trước đó hoạt động tốt cho đến khi tôi mua một số filament Polymaker với cuộn bìa.

Vì vậy, tôi đã quyết định thiết kế lại để giải quyết hai vấn đề với thiết kế trước đó:

1. Giá đỡ đáy mỏng không cung cấp đủ độ bền (hơi bị võng)
2. Hai vòng bi không tương thích với tất cả các cuộn

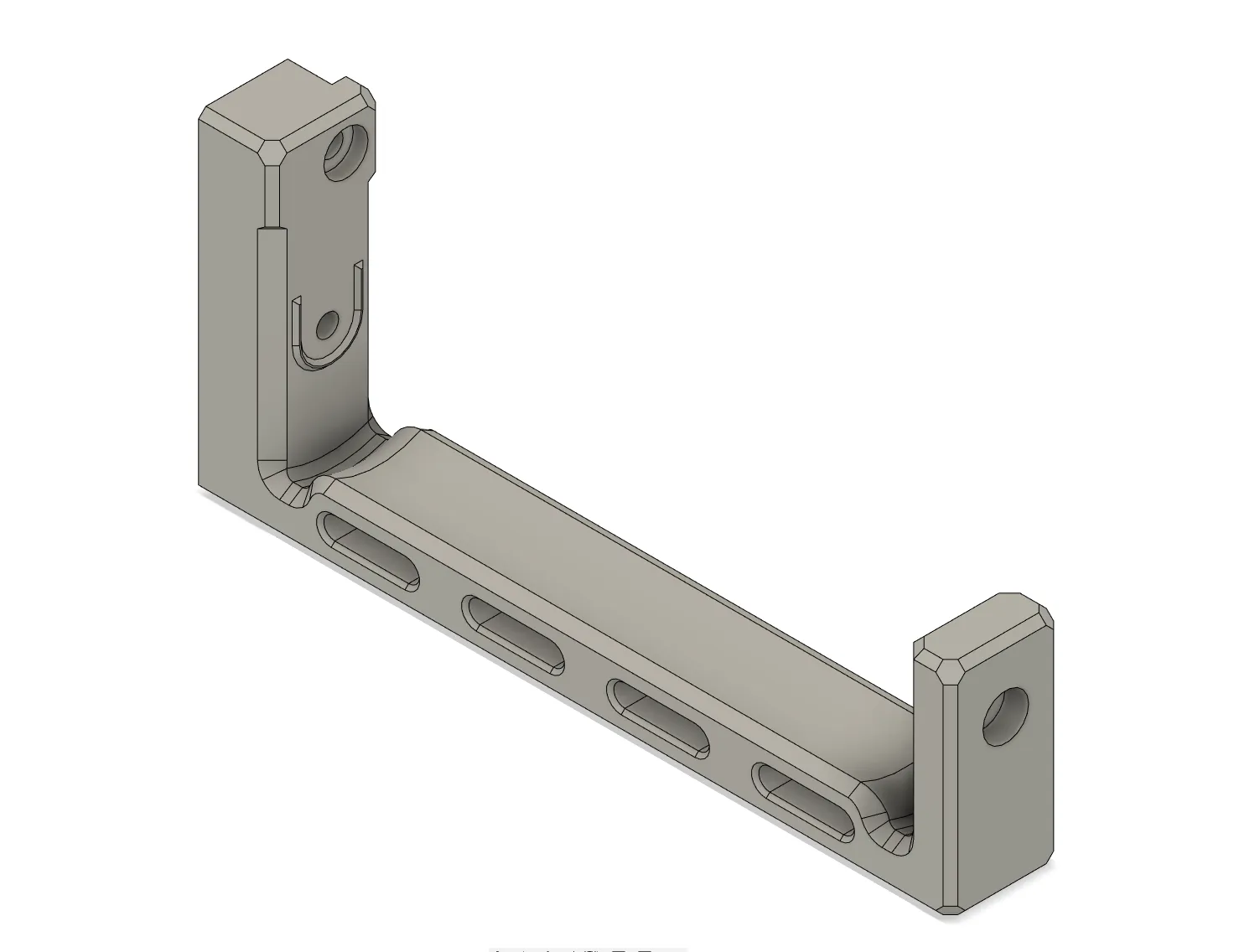

Thiết kế hiện tại:

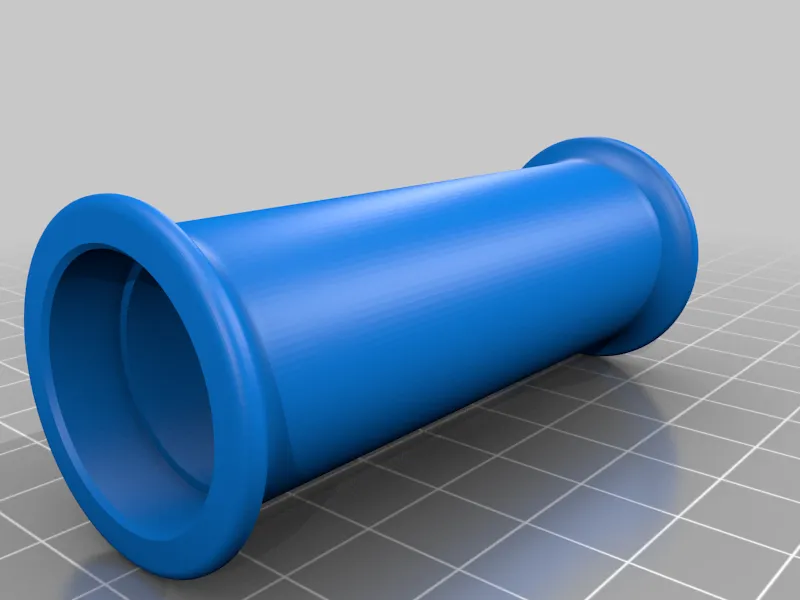

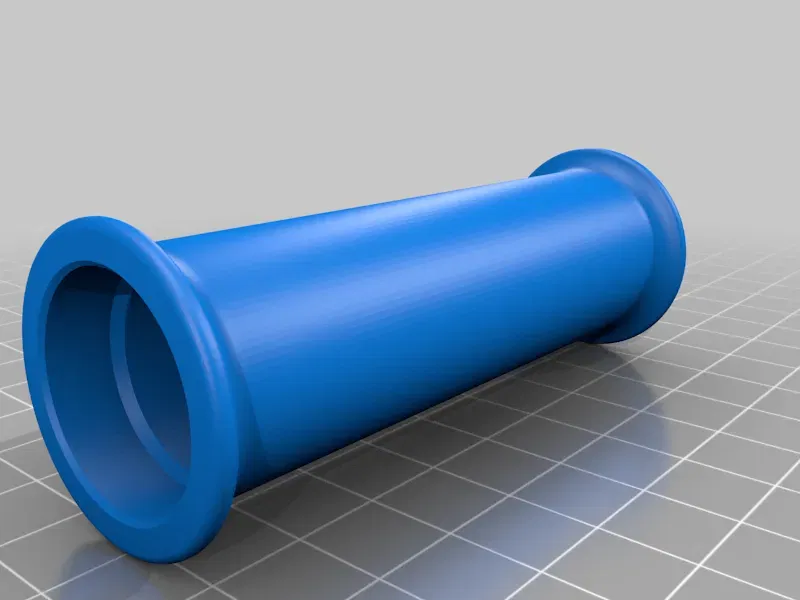

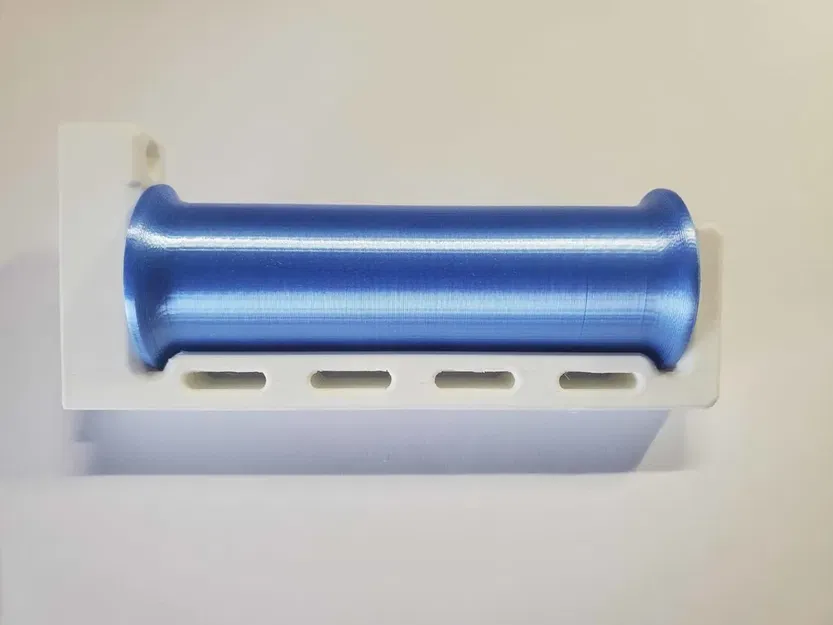

1. Con lăn sẽ tương thích với hầu hết các cuộn.

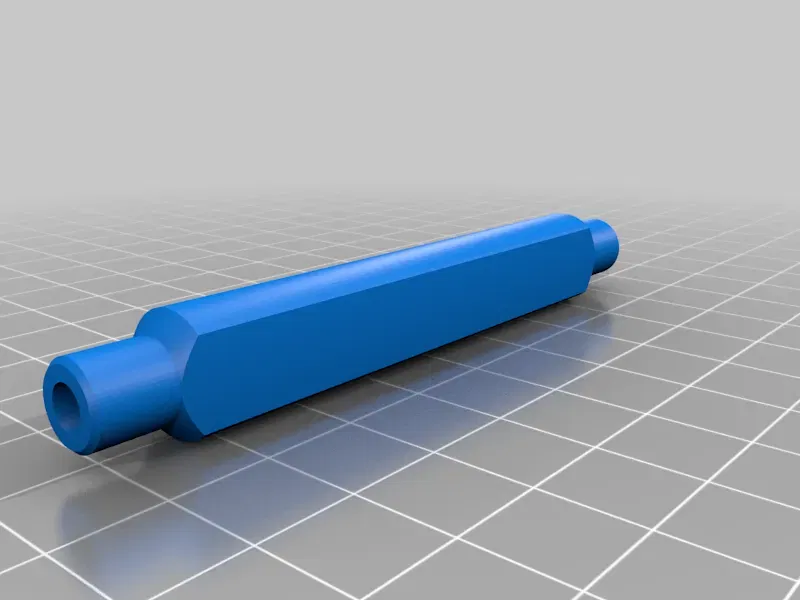

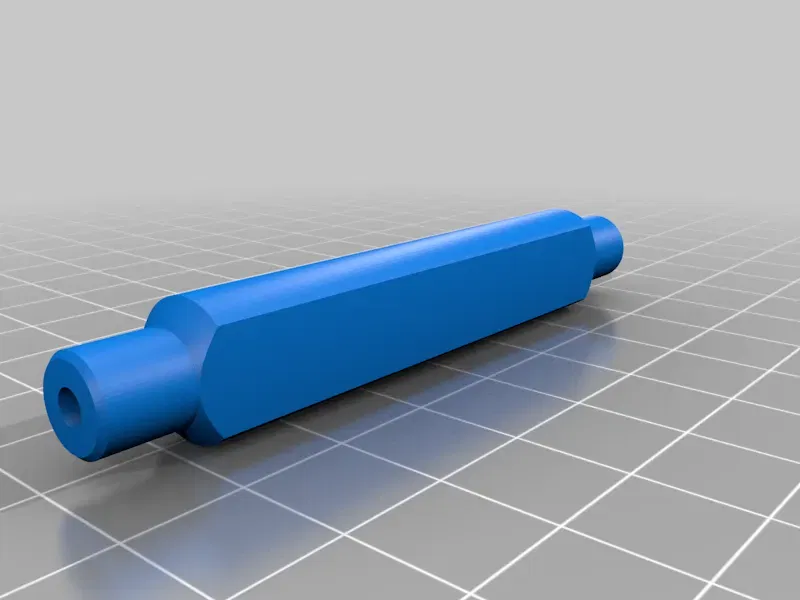

2. Trục kết nối tăng cường độ bền cấu trúc, cho phép một giá đỡ đáy mỏng hơn.
3. Không cần vật liệu hỗ trợ khi in.

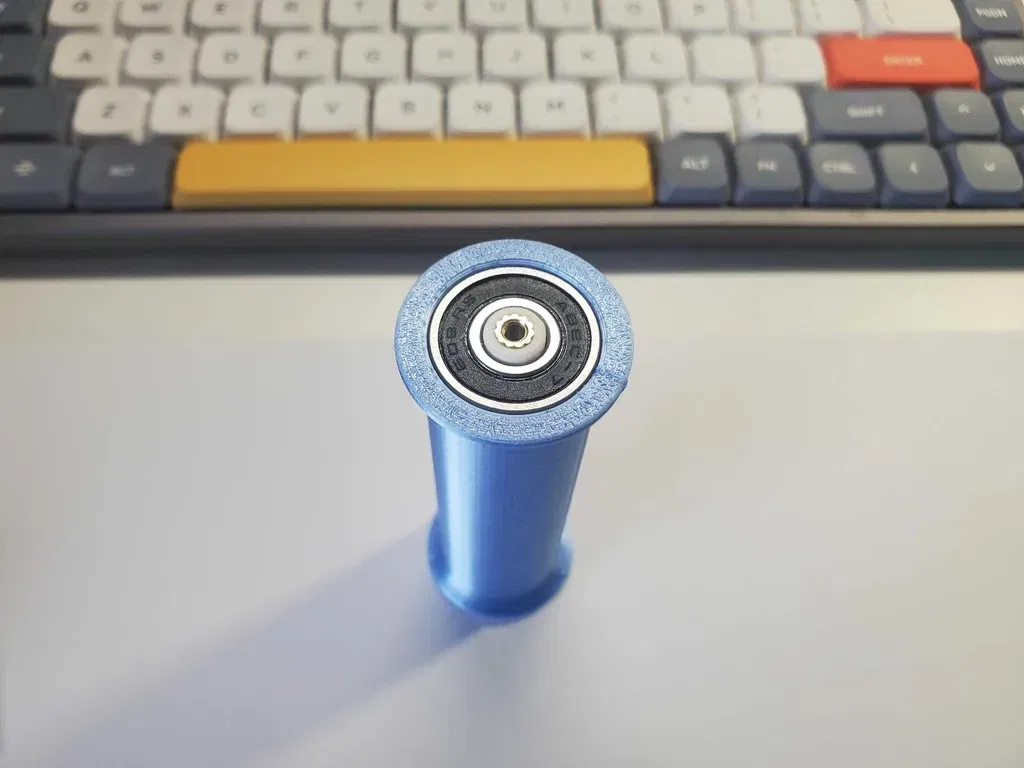

4. Sử dụng cùng hai vòng bi 608.
5. Sử dụng cùng một đai ốc M3 đã được nén trước.
6. Có sẵn cho 90mm (độ dày cuộn tối đa: 65mm) hoặc 100mm (độ dày cuộn tối đa: 75mm).

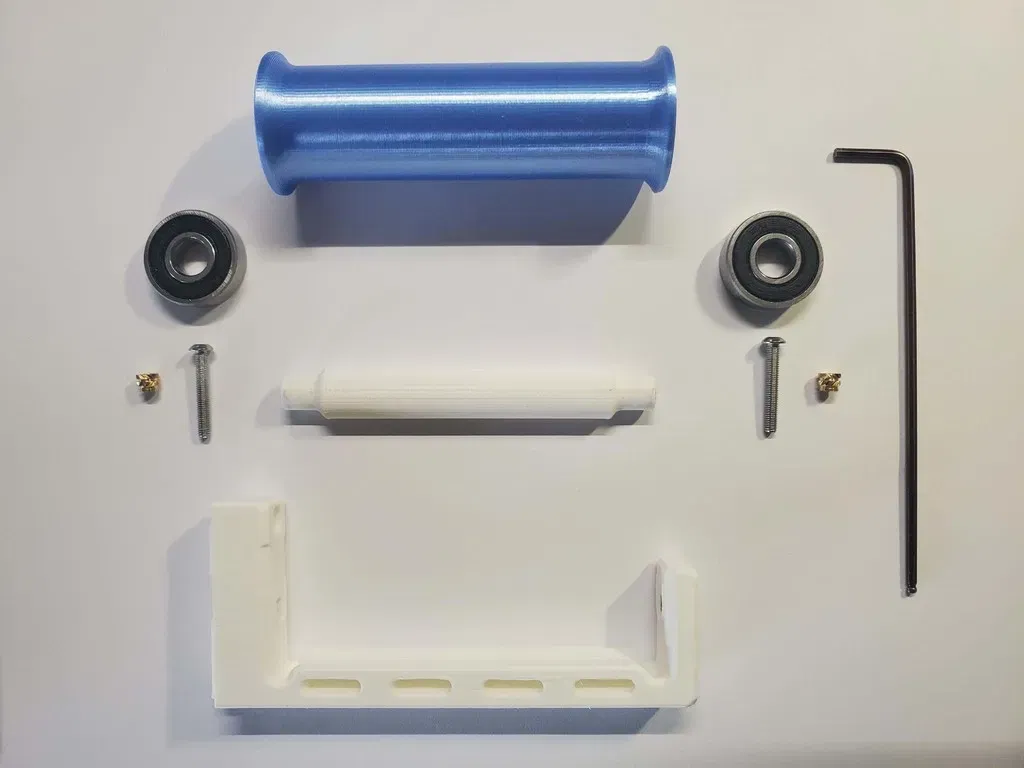

Cần hai vít m3 x12 (ít nhất 12mm).

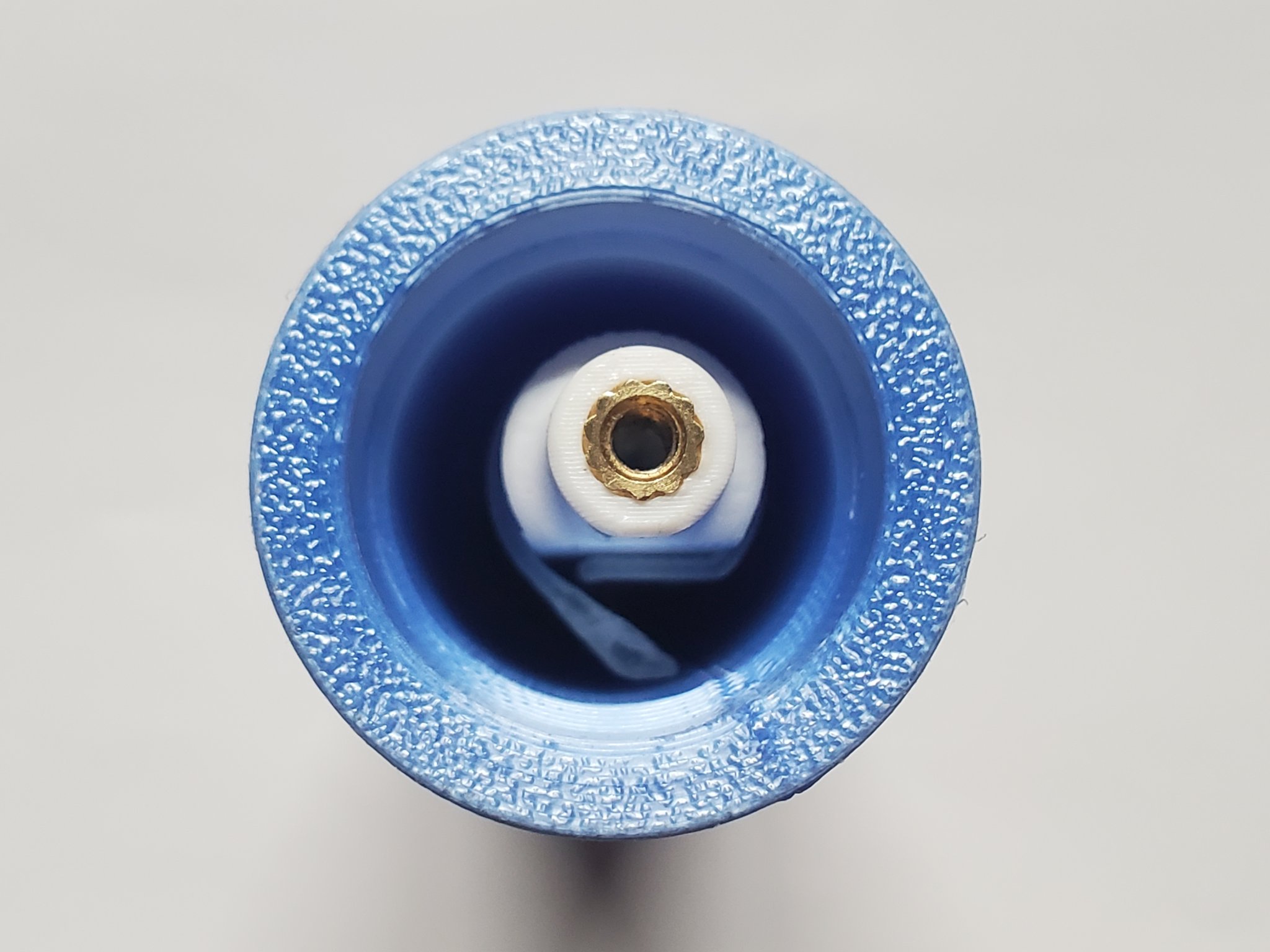

Trong trường hợp bạn sở hữu một Voron, tôi giả định rằng bạn có một số chèn nhiệt m3 và bạn có các công cụ để chèn chúng, vì vậy tôi đã thêm hai chèn vào trục. Đây không phải là điều bắt buộc, nhưng chúng sẽ làm cho giá đỡ mạnh mẽ hơn.

Tôi đã bao gồm hai tệp (cho 90 và 100) không chứa các túi cho chèn nhiệt, hãy in một trong số chúng để không phải bận tâm với chèn nhiệt.

Các trục ổ bi trên con lăn được thiết kế với dung sai lớn để cho phép các ổ bi tự định hướng. Tôi không muốn ép ổ bi vào nhựa, chúng có thể không song song với nhau.

Cài đặt In

Máy in:

Voron 0.1

Tấm đỡ:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2

Tỷ lệ lấp đầy:

15%~40%

Vật liệu:

Polymaker Polylite PLA/ABS

Trắng + Xanh

Danh mục: Phụ kiện Máy in 3D
