SKOUT Epoch monopod - Chân chống điều chỉnh được

CHỈNH SỬA 08.11.2023 13:57: Tôi đã thiết kế lại chân chống và giờ không còn khớp nối nữa. Mọi thứ đều khớp như mong muốn. Mô hình đã được tải lại

Cảm ơn vì đã kiên nhẫn và thông cảm!

CHỈNH SỬA 04.11.2023 16:30: Tôi đã phát hiện ra một lỗi trong thiết kế này! Toàn bộ phần báng súng phía sau có độ côn theo chiều dọc nên tôi phải thiết kế lại phần trên của chân chống. Tôi sẽ cập nhật sớm nhất có thể và đăng lại, cho đến lúc đó, hãy tiết kiệm sợi nhựa và đừng in! Tôi xin lỗi về sai sót này, tôi đã không nhận ra nó trước đó! Tôi đã thay đổi từ “đã xuất bản” sang “bản nháp”

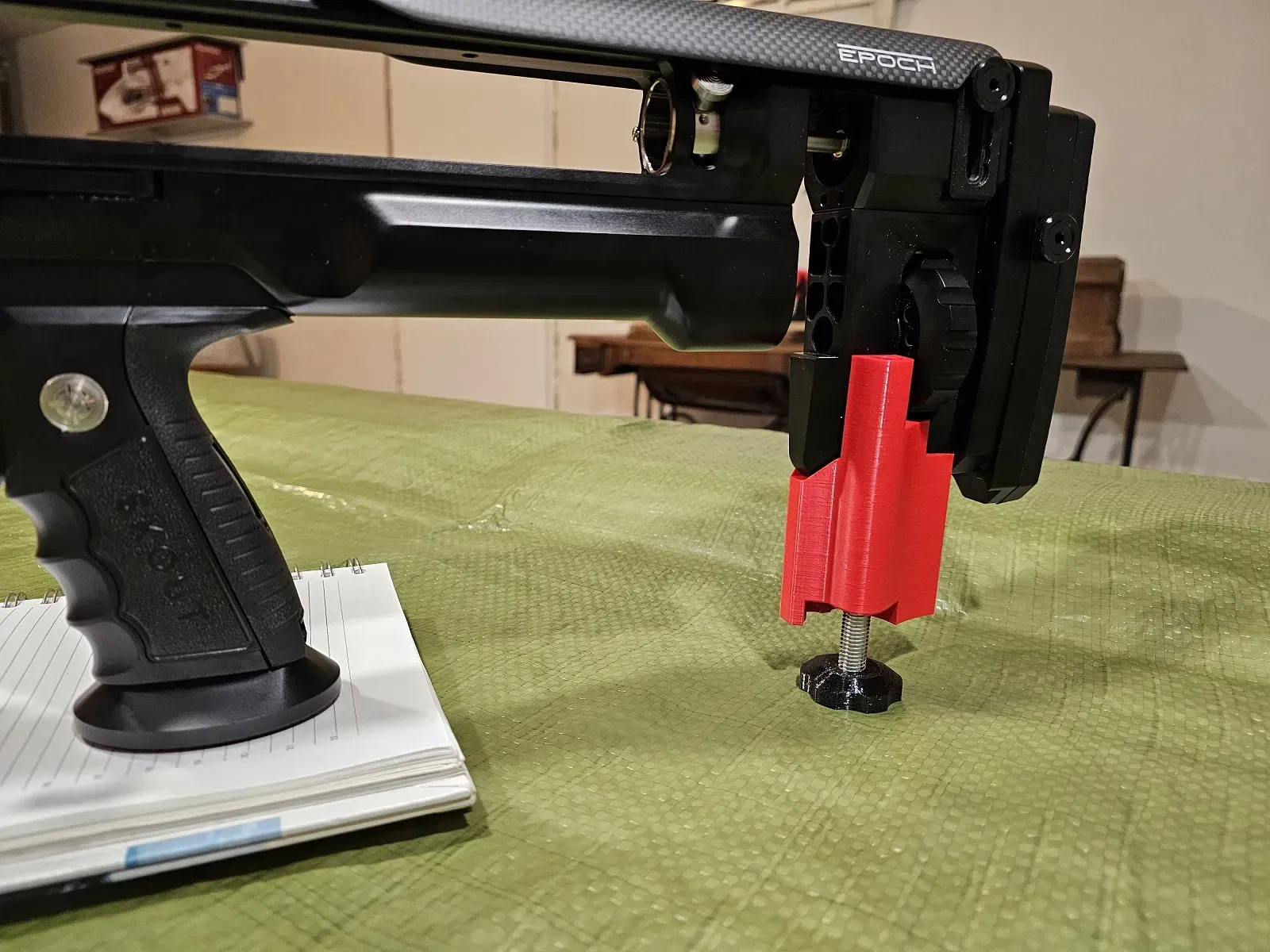

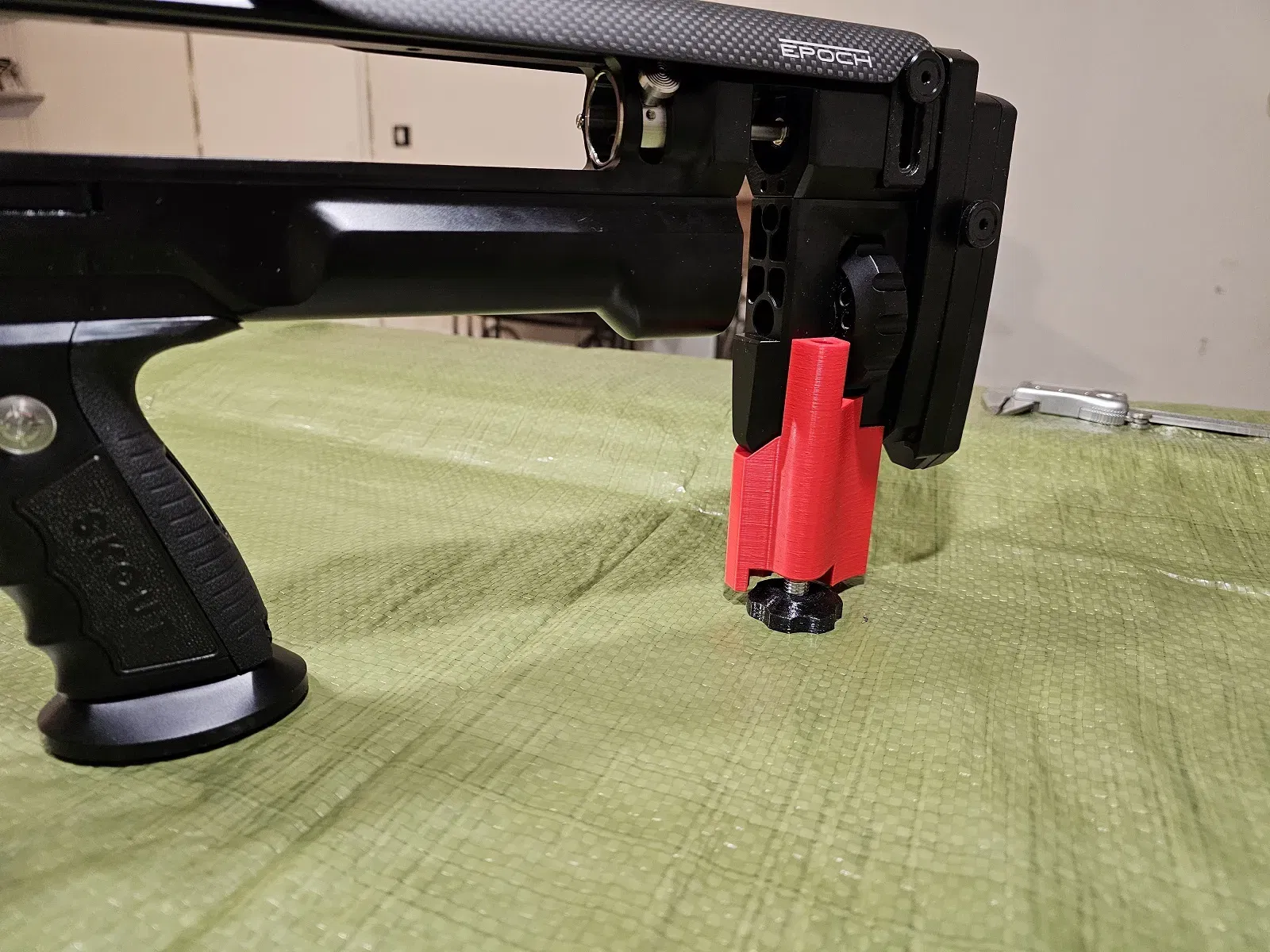

Chân chống cho SKOUT Epoch sử dụng 4 lỗ dưới báng súng phía sau.

Tôi đến từ Châu Âu nên lỗ ren cho chân là M10x1,5

Tôi thuận tay trái nên chân ở phía bên trái của báng súng, để chuyển nó sang phía bên phải thì cần phải lật trong phần mềm cắt.

Giống như tất cả các lỗ và ren in 3D, nhiều thứ phụ thuộc vào cài đặt máy in/sợi nhựa của bạn và mức độ tinh chỉnh máy in của bạn.

Tôi đã thiết kế mô hình này với dung sai chặt chẽ cho máy in của tôi nhưng có thể cần điều chỉnh bù X/Y trên một số máy in khác.

Ngoài thanh ren M10x1,5mm, cần thêm 4 vít ¼"-20, dài 25mm (1")

Toàn bộ thiết lập khá chắc chắn và ổn định

Tôi đã in chân chống bằng TPU nhưng có thể sử dụng các vật liệu khác. Đối với bản thân chân chống, tôi đã sử dụng PLA nhưng để có độ bền ngoài trời, tôi khuyên dùng ABS, ASA hoặc PETG để chịu được nhiệt độ cao hơn dưới ánh nắng mặt trời.

In theo hướng thẳng đứng với hỗ trợ chỉ từ bàn in
