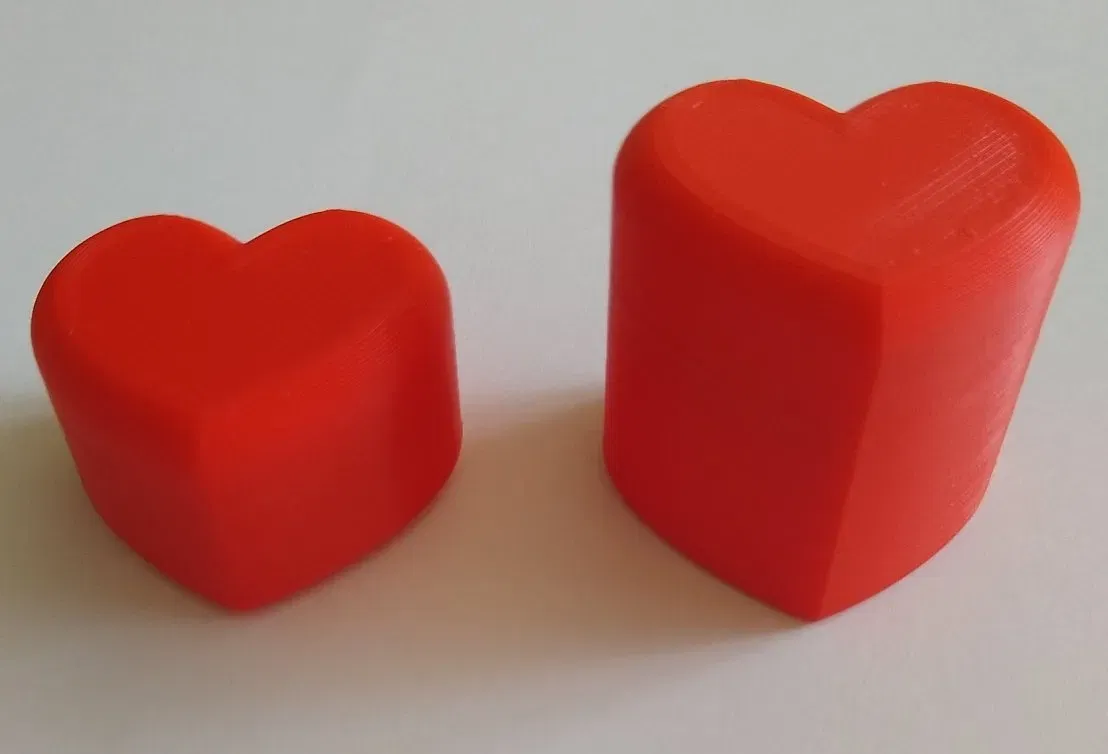

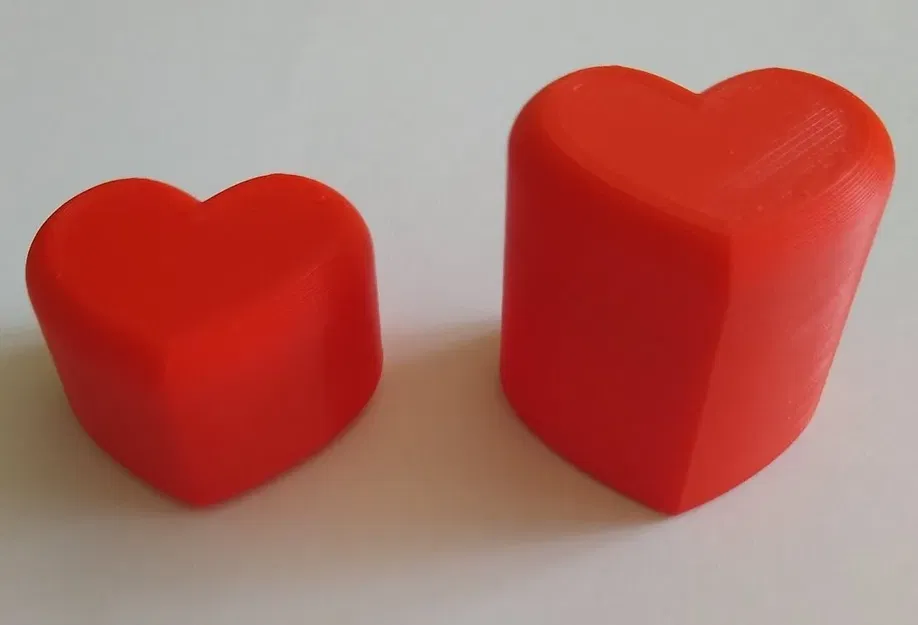

Hộp Trái Tim Có Nắp

Đây là một chiếc hộp bán bán parametric với nắp đậy và thân hộp. Đây là thiết kế đa thành phần đầu tiên của tôi trong Fusion360 nên tôi vẫn còn đang học hỏi. Tôi bắt đầu bằng cách phác thảo đường cong cho một nửa hình trái tim và nhân đôi nó, sau đó extrude và offset để tạo thân hộp và nắp, rồi thêm các góc bo tròn.

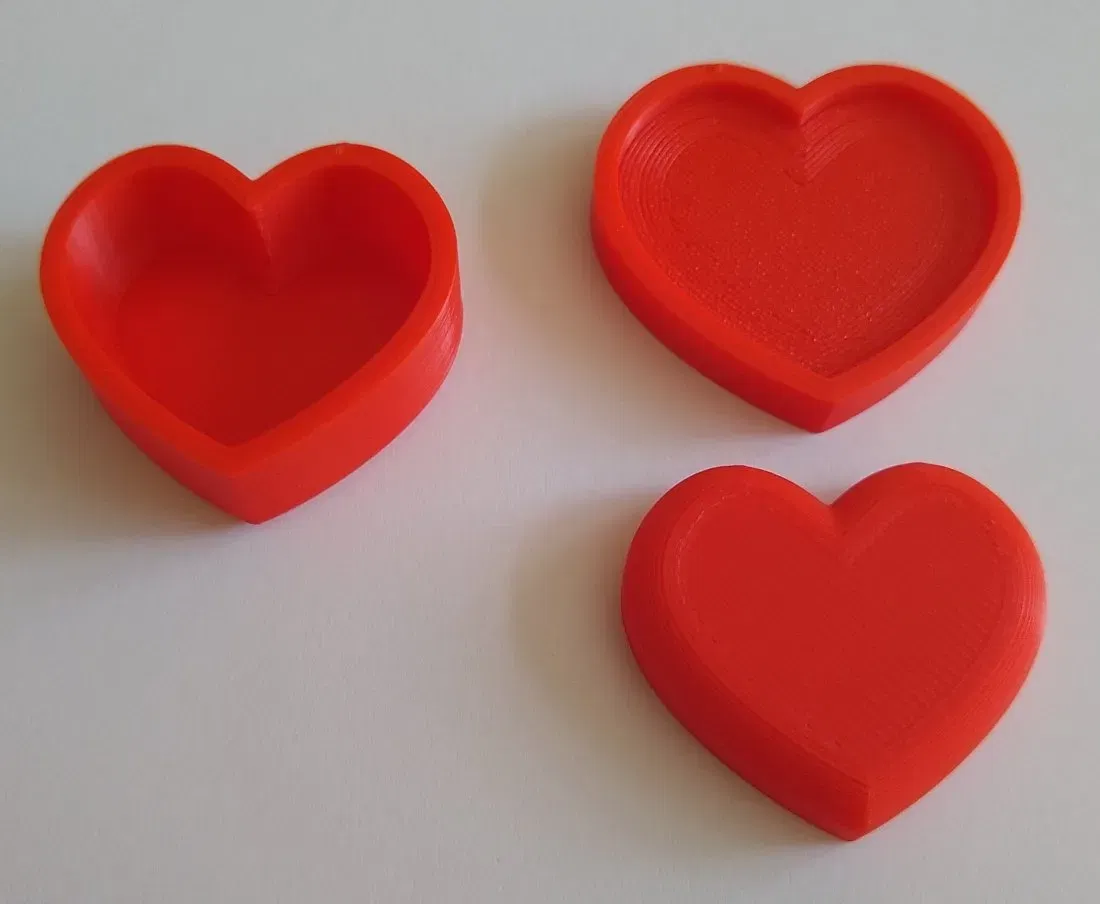

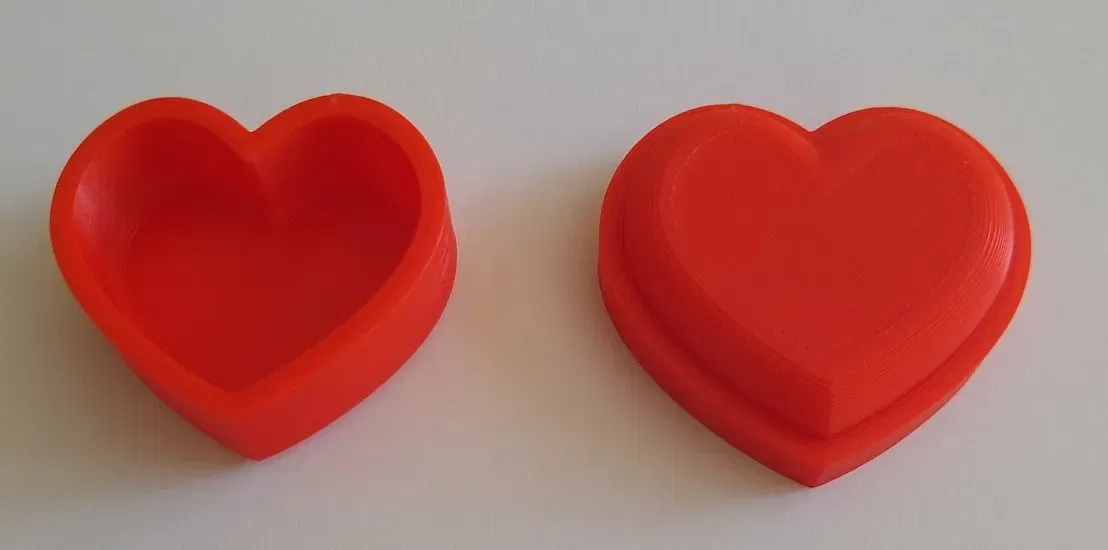

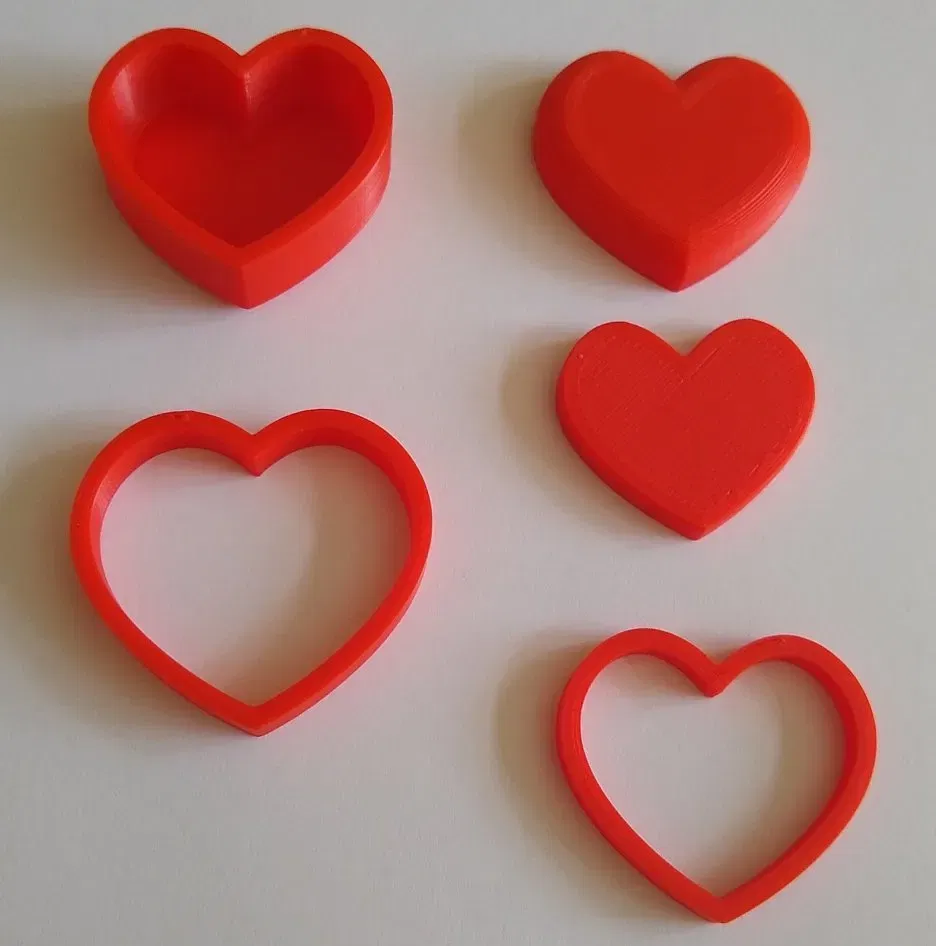

Để tránh in nắp bị ngược (làm lộ dấu vân tay của bàn in PEI lên trên), tôi đã thiết kế riêng phần ruột hộp và dán nó vào nắp. Phần ruột và nắp được dán lại với nhau (mặt bàn in tiếp xúc nhau) để có bề mặt hoàn thiện tốt nhất. Bạn có thể chỉ cần in ba tệp (Thân hộp, Nắp, Ruột) nhưng nếu muốn bề mặt hoàn thiện tuyệt vời thì bạn cần thêm hai bộ gá. Những bộ gá này chỉ dùng để định vị ruột hộp một cách chính xác, sau đó có thể bỏ đi hoặc dùng để định vị cho các hộp khác nếu muốn. Khi hoàn thành với bộ gá, hộp sẽ đóng lại mà không có bất kỳ đường nối nào có thể nhìn thấy, ít nhất là trên máy Elegoo Neptune3 Pro của tôi.

Tôi không thiết kế khoảng hở dung sai nào giữa ruột hộp và kích thước bên trong hộp vì máy in của tôi tạo ra các chi tiết vừa khít. Thay vì tinh chỉnh dung sai cho một hình dạng khó, nếu ruột hộp bị chật trong bộ gá nhỏ hơn (và do đó là thân hộp) thì chỉ cần chà nhám các cạnh bằng giấy nhám mịn trước khi dán vào nắp.

Lắp ráp - Ép chặt ruột hộp vào bộ gá nhỏ hơn trên một bề mặt phẳng sao cho nó bằng phẳng. Một mặt sẽ có một khoảng hở rất nhỏ nơi tôi đã bo tròn, hãy úp mặt đó xuống (mặt bàn in sẽ hướng lên trên). Đặt bộ gá lớn hơn vào xung quanh chúng, và ép nó xuống sao cho nó bằng phẳng ở dưới cùng - điều này sẽ tạo ra một khoảng trống ở trên để lắp nắp. Bạn có thể thử lắp ráp ở giai đoạn này để đảm bảo nắp vừa vặn, máy in của tôi làm cho các bộ phận vừa khít nên thử lắp vài lần sẽ giúp nới lỏng một chút, nhưng sau đó bạn sẽ cần dùng lực khá mạnh từ dưới lên để tháo ra một lần nữa. Khi bạn đã sẵn sàng để dán keo, hãy bôi lên NẮP và tránh bôi quá gần thành 2mm bên ngoài hoặc bạn sẽ vô tình dán cả bộ gá vào và sau đó bạn sẽ phải bắt đầu lại từ đầu :o)

Tôi đã sử dụng keo siêu dính loại rất loãng cho các bộ phận PLA+, loại keo này hoạt động rất tốt. Sau khi dán nắp vào vị trí, hãy đợi vài giờ để đảm bảo keo đã khô hoàn toàn, sau đó tháo các bộ gá ra. Bây giờ bạn sẽ có một chiếc nắp được căn chỉnh tuyệt vời cho thân hộp! Cẩn thận không làm hỏng nắp khi tháo bộ gá bên trong.

Tôi đã không sử dụng bất kỳ bộ phận hỗ trợ nào để in các bộ phận, theo hướng đã có trong tệp. Tôi có sử dụng các đường
