Cục xiết nhựa cho nắp khoang pin Toyota Avensis (2004) T4 2.4L

Cục xiết nhựa cho nắp khoang pin của Toyota Avensis (2004) T4 2.4L.

Cục xiết nhựa zin của nắp khoang pin Toyota Avensis bị làm dỏm quá nên đã gãy. Cái này thay thế còn ngon hơn!

Cái cục xiết nhựa zin trên nắp khoang pin xe Toyota Avensis của tui á, cái đồ nhựa làm chán quá trời, tui nghĩ chắc tụi nó làm đại khái cho lẹ ở nhà máy để lắp vô rồi vặn ra thôi. Cái chỗ tiếp xúc duy nhất giữa cục xiết với cái trục ren để nó bám vô chỉ có hai cái mấu nhọn ở giữa, đúng lẽ ra thì người thiết kế phải biết là cái này xài vài lần là hư à. Cái cục của tui bị gãy ngay lần đầu đem đi sửa xe đó nha.

Tui đã định sửa nó kiểu gì đó mười mấy năm nay rồi, hahaha, mà cứ lần lữa hoài.

Rồi tui mua cái Elegoo Neptune3 Pro về, cuộc đời tui thay đổi luôn :o)

Do tui là lính mới tò te về CAD, lần đầu tui làm là tui kiếm một con ốc sắt trong thùng đồ nghề, may mắn là nó vừa với cái trục ren lòi ra ở khoang pin. Nên tui thiết kế cục xiết nhựa mới xoay quanh con ốc đó rồi dán nó vô. Làm ngon ơ.

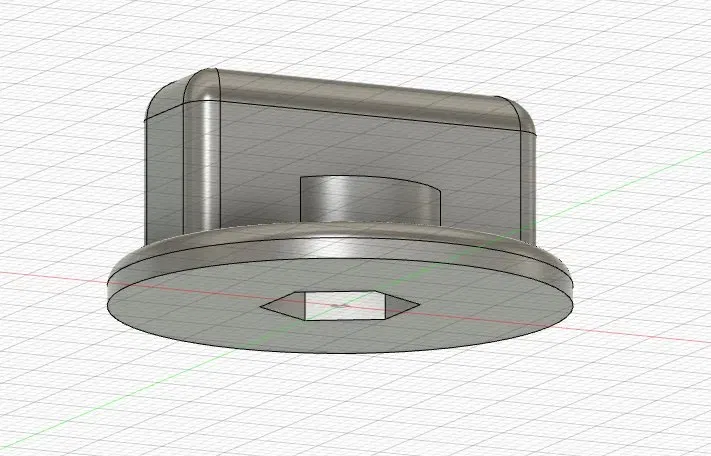

Sau đó tui làm nó parametric cho kích thước con ốc trong file F3D luôn - nếu bạn kiếm được con ốc vừa size (thật ra là M6-1, tức là đường kính ren ngoài 6mm và bước ren 1mm) thì bạn có thể sửa/fx Parameters rồi chỉnh cái đường kính từ đỉnh đến đỉnh của con ốc và chiều cao từ mặt này sang mặt kia của con ốc, in cục xiết ra rồi dán con ốc của bạn vô bằng keo epoxy hay gì đó. Xong phim!

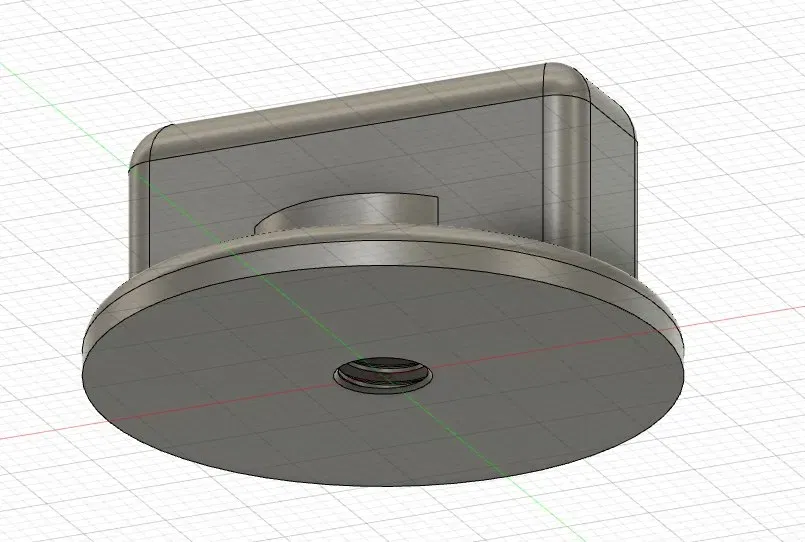

Rồi tui mới phát hiện Fusion360 có sẵn ren tiêu chuẩn luôn, YAHOO! Nên tui thiết kế lại với ren M6-1 và in ra. Lần nữa là hoàn hảo!

Vậy giờ bạn có hai lựa chọn, kiếm con ốc rồi xài bản parametric, hoặc in thẳng cái bản có ren sẵn.

Tui có để sẵn cả hai file F3D và cả hai file STL, cái STL cho bản ốc nhựa là cho con ốc 10mm x 5mm (chỉnh thành 10.5mm để có khoảng trống dán keo).

Lần đầu vặn cục có ren vô thì chỉnh cho ngay nha - đừng để bị lệch ren, sau đó nó sẽ tự đi vào và không còn bị cứng nữa, nó vừa khít luôn.

Đề xuất in:

• Layer Height - 0.2mm cho bản ốc nhựa, 0.12mm cho bản có ren để tối ưu ren
• Walls - Ít nhất 3 lớp
• Độ dày Top/bottom - Ít nhất 1.2mm
• Infill - 20% - Kiểu Zigzag có vẻ hỗ trợ phần giữa tốt nhất
• Support - Không cần
• Retract - Có
• Tốc độ in - 60mm/s
• Adhesion - chỉ skirt (chỉ để đảm bảo đầu phun sạch sẽ)
• Chất liệu - Bất kỳ loại nào cũng được, chắc không phải TPU đâu hahaha, tui dùng PLA+ rồi.

Tui có tìm thử trên mạng để mua cái hàng zin thay thế, mà tui cũng chẳng thèm mua đâu vì nó thiết kế dở ẹc - cái duy nhất tui tìm được là 10 bảng Anh, còn chưa kể phí ship nữa! Cái của tui in ra tốn khoảng 10 xu, tức là bằng 1/100 giá cái hàng dỏm mới.

Hy vọng cái này giúp được người khác cùng cảnh ngộ :o)

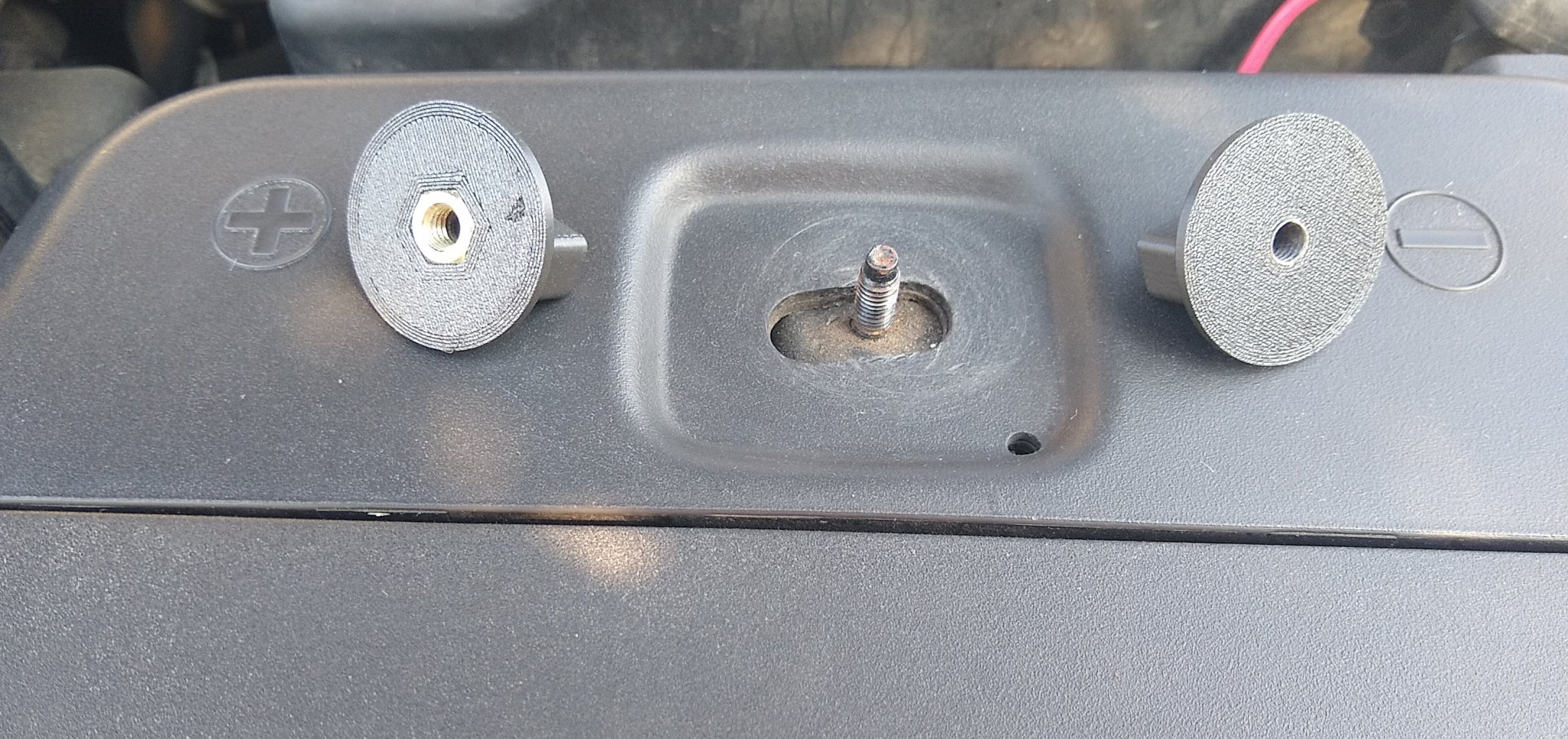

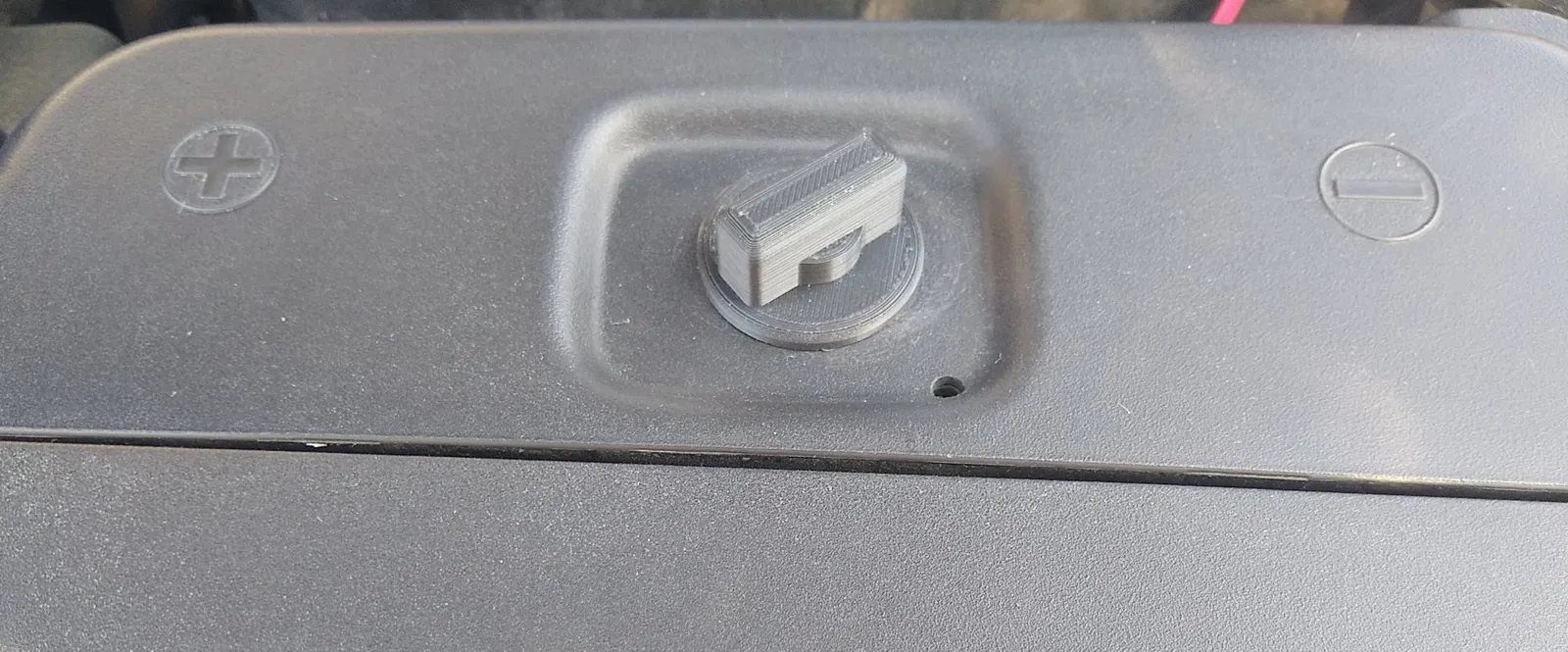

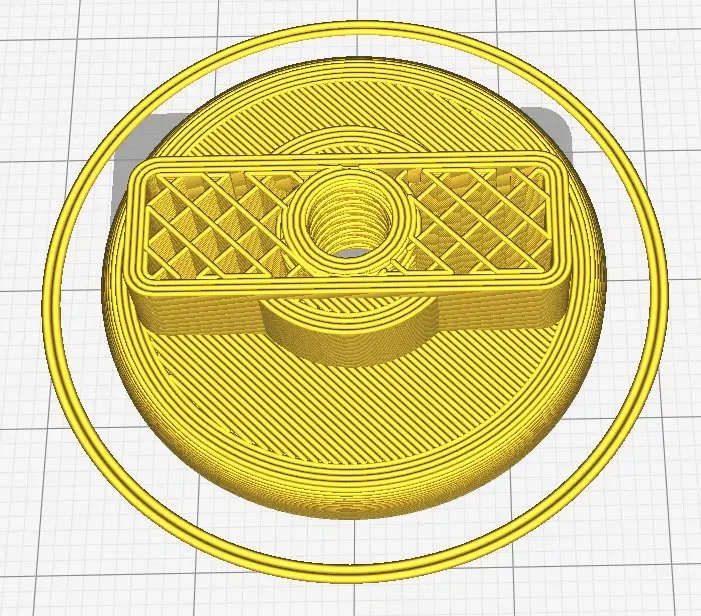

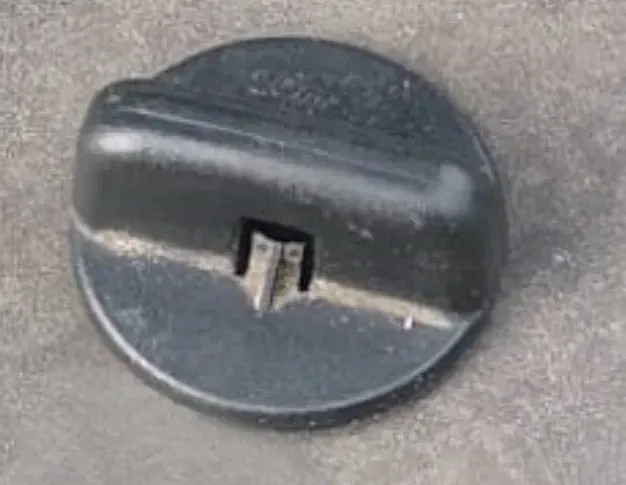

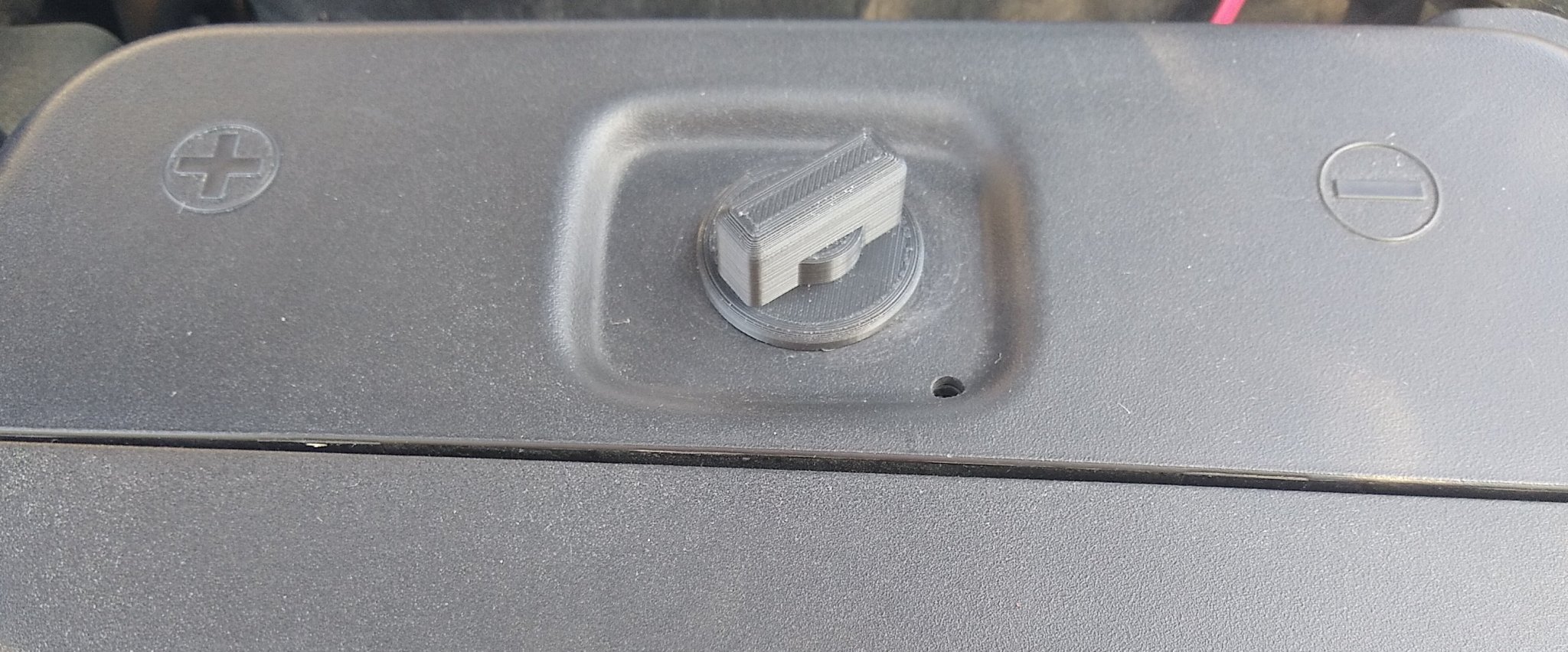

Tui có kèm hình chụp hai phiên bản đặt cạnh trụ ren trên xe, và bản ốc nhựa đã gắn vô trụ. Rồi hình chụp lát cắt (Cura) cho thấy kiểu infill zigzag đẹp mắt và ren có thể thấy rõ. Và cục xiết zin của Toyota để mọi người cùng cười nó chơi :o)
