Bộ Chuyển Đổi Sợi Tự Động Cơ Bản (BAFS)

15-09-2023: Giờ đây bạn có thể dùng BAFS (Direct Drive) với Marlin hoặc Klipper.

• Marlin: https://github.com/yonitjio/openbafs-marlin
• Klipper: https://github.com/yonitjio/openbafs-klipper

BAFS là một loại bộ chuyển đổi đa vật liệu cho máy in 3D. Nó rất cơ bản, đừng mong đợi mấy thứ hay ho. Nó chỉ làm một việc: chuyển đổi dây tóc.

Tính năng:

1. Thiết kế dạng module, nghĩa là bạn quyết định muốn có bao nhiêu cổng, in tương ứng.
2. Chỉ cần 1 cổng PWM từ máy in.
3. Thiết kế dự phòng, nếu một cổng motor ngừng hoạt động, khả năng cao là sẽ không ảnh hưởng đến cổng khác.
4. Rẻ, nó sử dụng các bộ phận phổ biến.
5. Dễ in, phần lớn, bạn có thể không cần in với support.

BAFS là một cách tuyệt vời và giá cả phải chăng để tìm hiểu và hiểu cách hoạt động của in 3D đa dây tóc / đa vật liệu.

Hãy lưu ý thiết kế này có cùng vấn đề/thách thức với các thiết kế tương tự sử dụng đầu phun đơn và bộ chia chữ Y: kẹt, tắc, lem màu, v.v.

Hầu hết máy in không có nhiều cổng servo, để giải quyết vấn đề này, tôi sử dụng một cổng PWM từ máy in để tạo xung PWM báo hiệu cổng nào sẽ được sử dụng cho mô-đun ngoài. Tôi sử dụng Arduino, bộ điều khiển motor bước và bo mạch tùy chỉnh.

Các bộ phận không in:

• Servo (Tôi dùng MG996R)
• Motor bước (cho máy in direct drive)
• Thanh ren M5, ưu tiên loại thép không gỉ.
• Khớp nối M5 sang M5
• Bu lông và đai ốc M3
• Bu lông M4
• Bu lông và đai ốc M4 dài
• Vòng bi 625zz, 623zz, u604zz
• Bánh răng đẩy sợi
• Mỡ
• PC4-M6

Các bộ phận điện tử:

• Arduino
• Protoshield cho Arduino
• Mô-đun Stepdown
• Nguồn điện
• Đầu nối
• Dây dẫn

Các bộ phận này chỉ dành cho bộ chuyển đổi, bạn vẫn cần ít nhất một bộ chia chữ Y. Sử dụng loại nào phù hợp với bạn. Bạn có thể tìm nó trên thingiverse, printables, v.v. Tôi sử dụng loại của riêng mình:

Hệ thống đẩy sợi (Extrusion System)

Ban đầu BAFS được thiết kế cho hệ thống bowden, nhưng vì tôi đã chuyển máy in của mình sang direct drive, tôi cũng cập nhật BAFS để hỗ trợ direct drive.

Với hệ thống đẩy sợi bowden, BAFS cũng hoạt động như bộ đẩy sợi, nó sử dụng motor bước của máy in.

Đối với máy in có hệ thống đẩy sợi direct drive, nó hoạt động như một bộ cấp sợi. Nó cần thêm motor bước.

Mỗi phiên bản yêu cầu firmware khác nhau. Ngoài motor bước và firmware, mọi thứ khác đều giống nhau.

Firmware

Để sử dụng BAFS, bạn cần hỗ trợ firmware, thật không may, hiện tại không có hỗ trợ firmware chính thức.

Bạn có thể sử dụng bản fork firmware của tôi:

• Marlin: https://github.com/yonitjio/openbafs-marlin
• Klipper: https://github.com/yonitjio/openbafs-klipper

Đối với Arduino, bạn có thể lấy tại đây:

https://github.com/yonitjio/openbafs

Điện tử (Electronics)

Để xây dựng bộ phận điện tử, bạn cần có ít nhất kỹ năng cơ bản về Arduino và điện tử. Nó yêu cầu hàn và làm dây với các đầu nối.

Nó khá đơn giản. Không có gì phức tạp ở đây. Bạn chỉ cần kết nối các servo, motor bước và máy in với Arduino.

Có rất nhiều hướng dẫn về cách sử dụng servo và motor bước với Arduino.

Điều chỉnh mã theo thiết lập của bạn.

Lưu ý:

Dù có thiết kế module, tốt hơn hết là lên kế hoạch trước để giảm thiểu chi phí, ví dụ nếu bạn dự định dùng 4 sợi nhưng muốn bắt đầu với 2 sợi trước, tốt hơn là chuẩn bị sẵn thanh trục và bu lông cho 4 sợi ngay từ đầu. Lý do là vì bạn cần thanh trục và bu lông dài hơn cho nhiều cổng sợi hơn.

Tôi sẽ cố gắng thông báo cập nhật ở đây, nhưng khả năng cao là các cập nhật sẽ có trên github và buymecoffee trước, vui lòng kiểm tra ở đó để biết bất kỳ cập nhật nào và/hoặc mẹo và thủ thuật cho BAFS.

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM: Đây là một dự án thử nghiệm. Nó có thể hoạt động hoặc không. Sử dụng có rủi ro của riêng bạn.

Bổ sung:

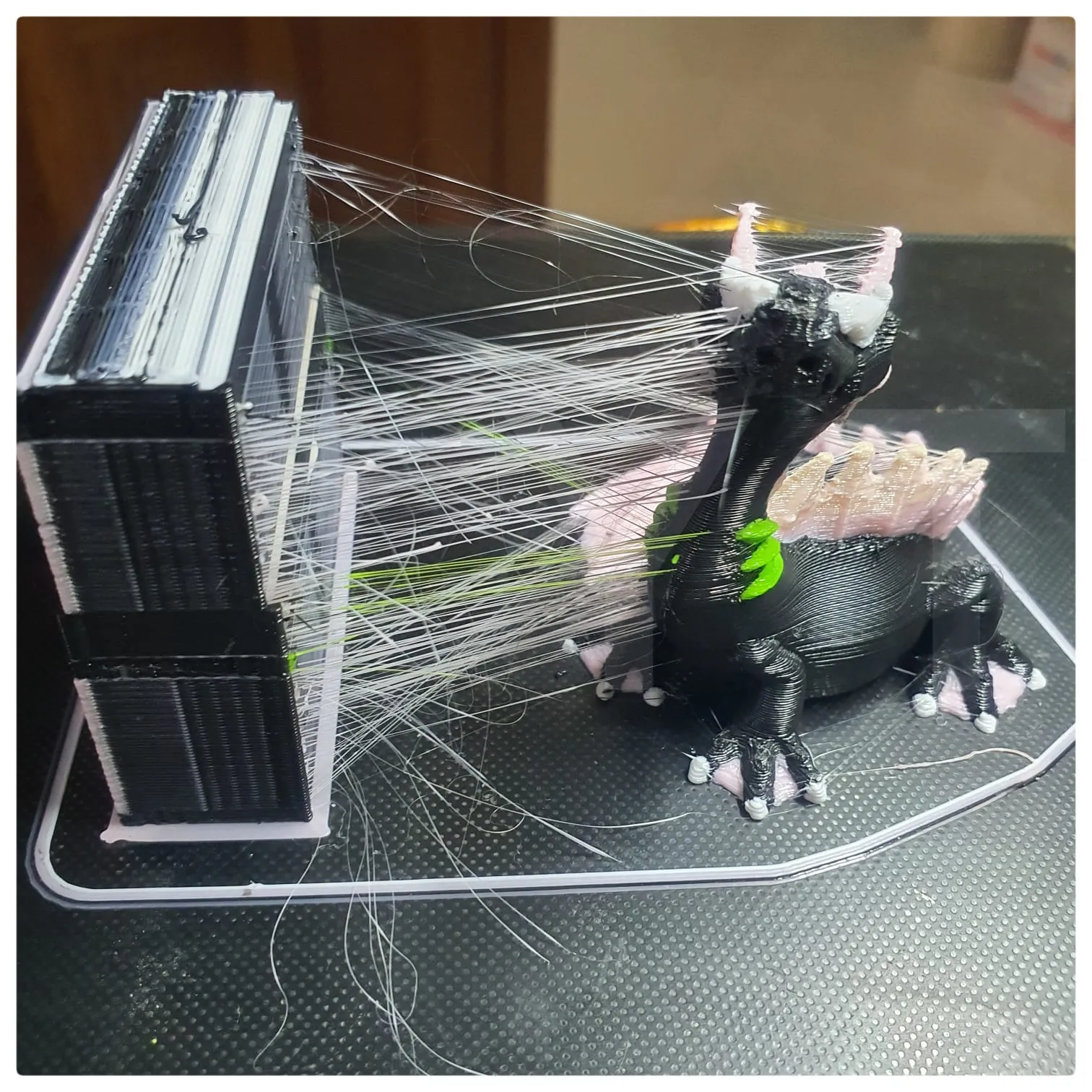

Water Dragon: https://www.thingiverse.com/thing:2376420
