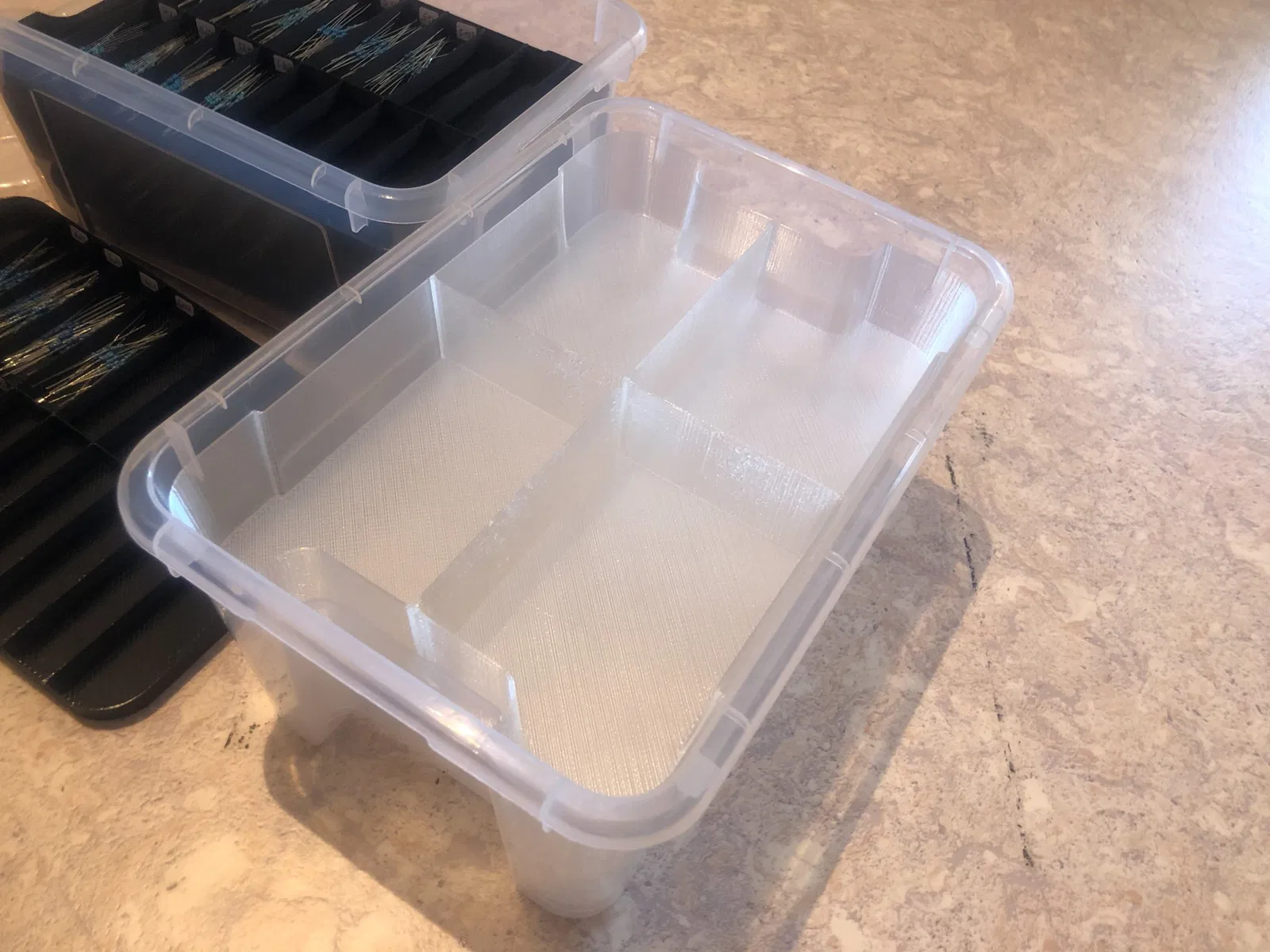

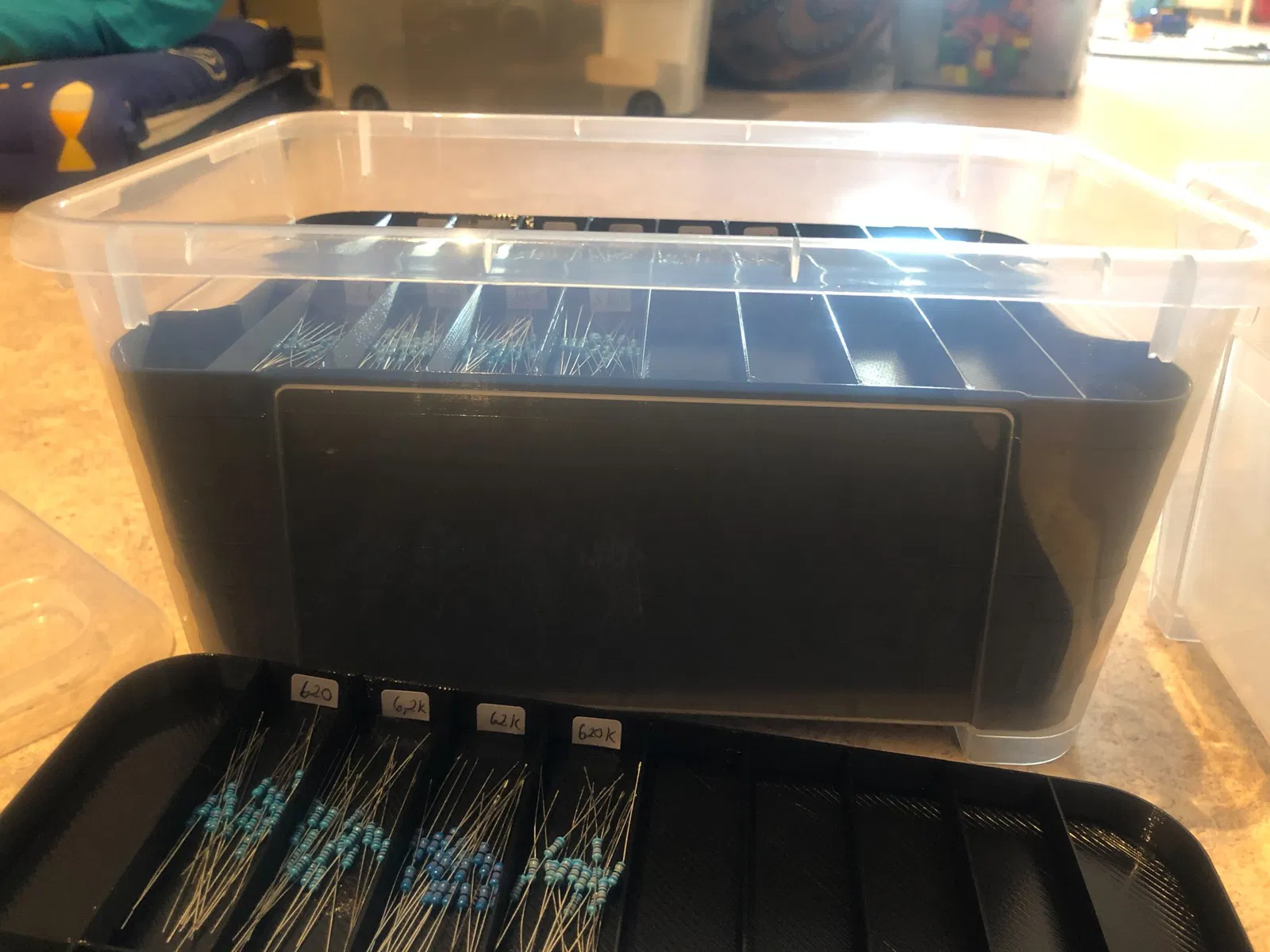

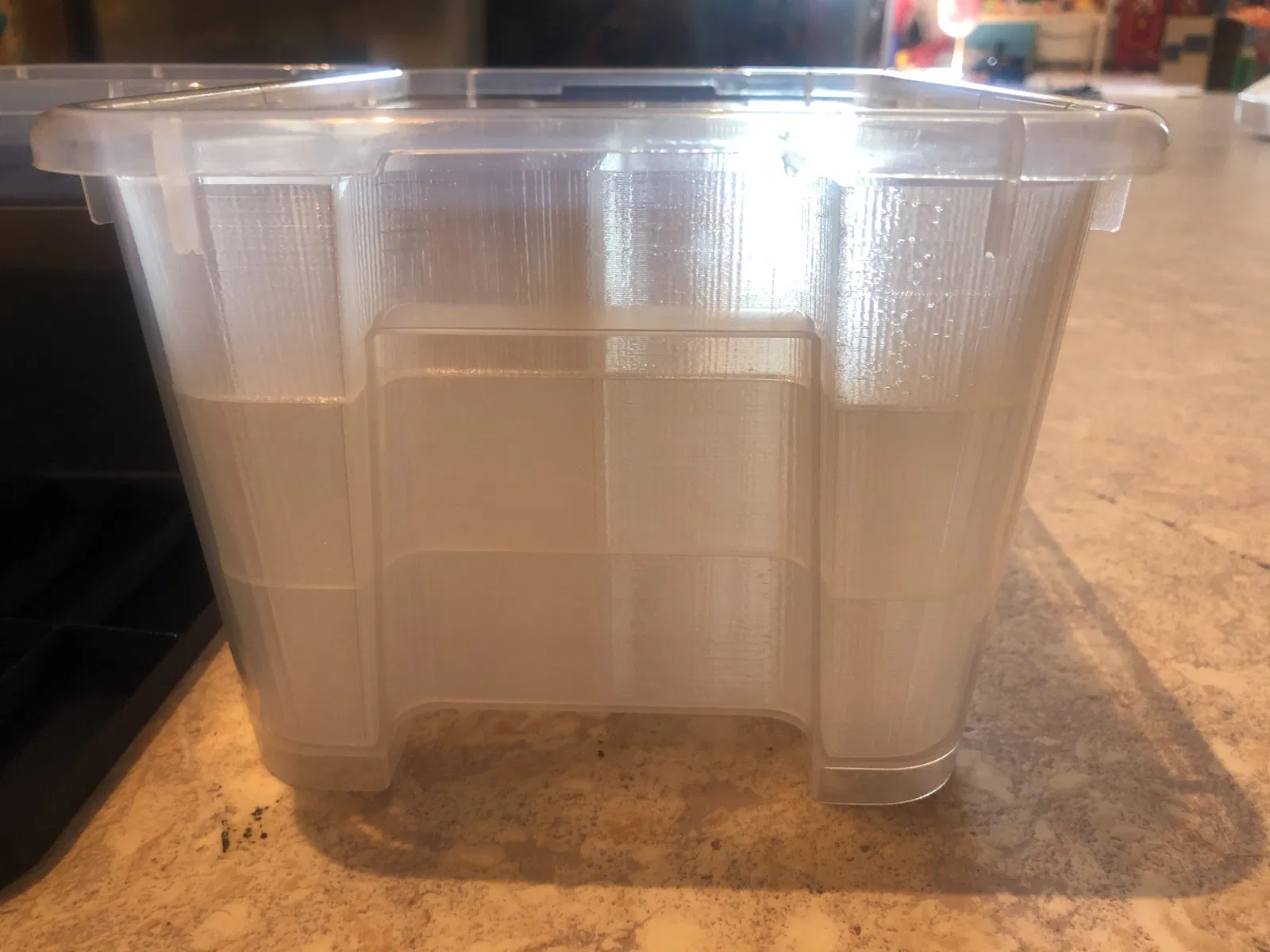

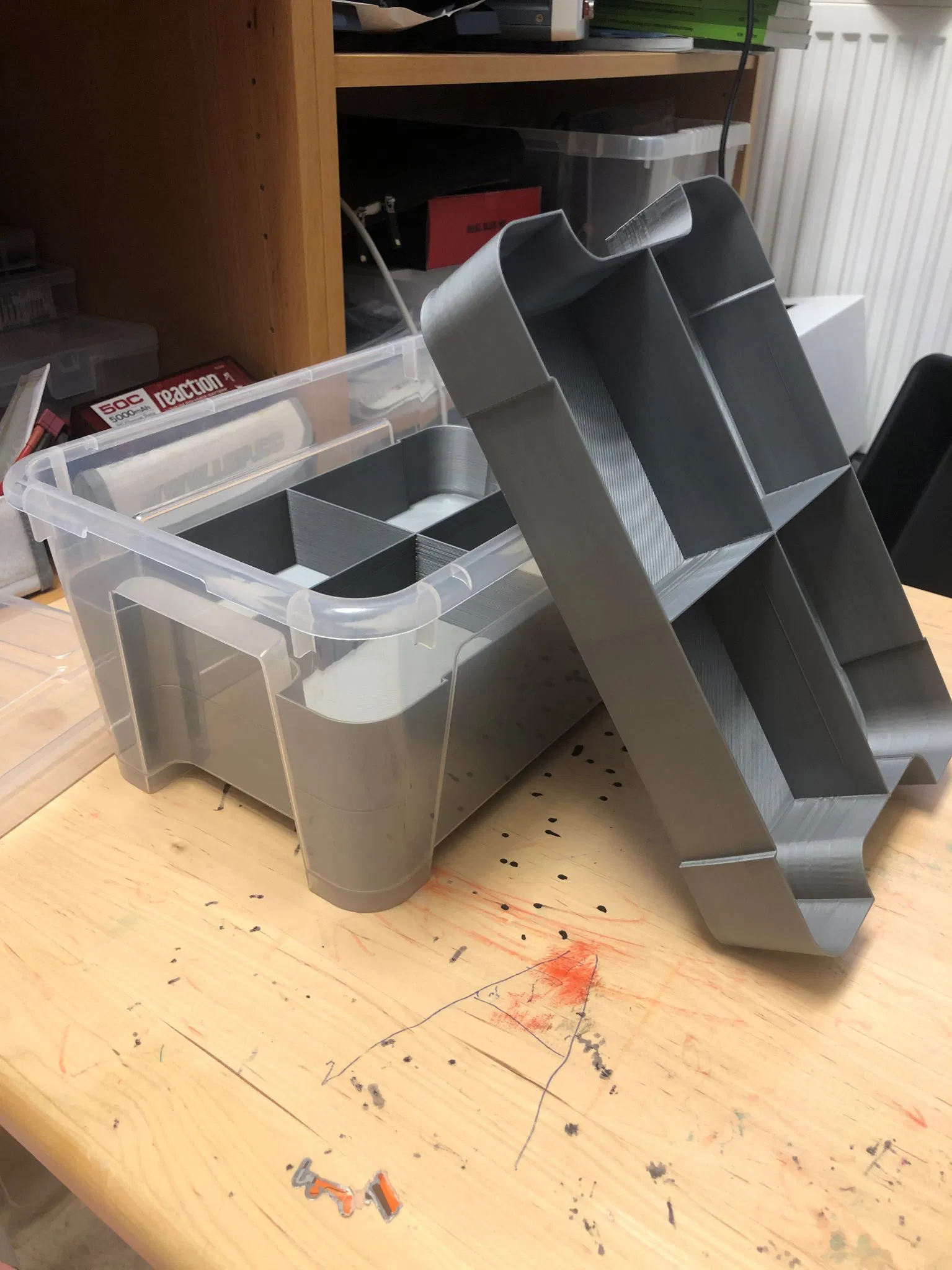

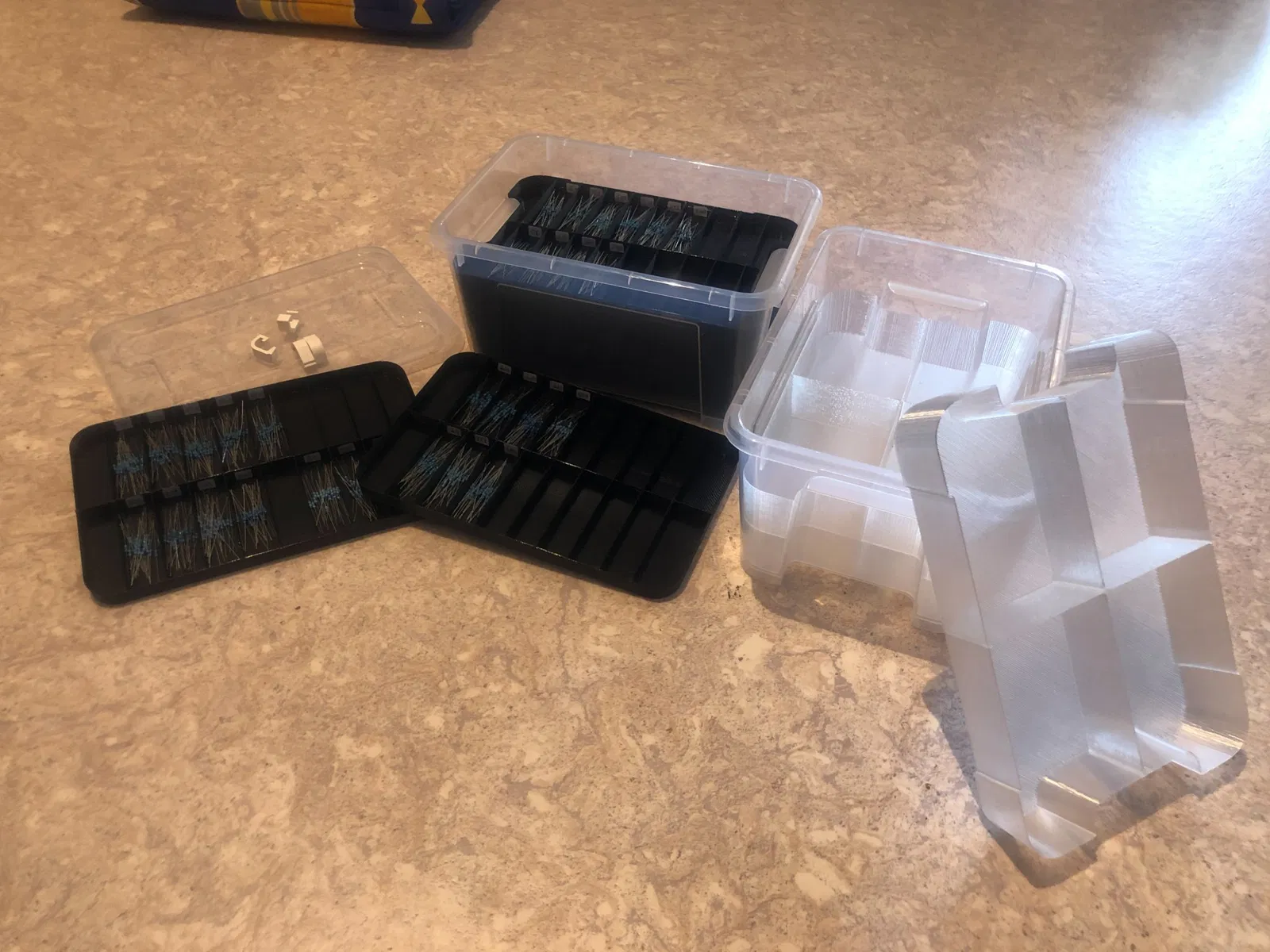

Khay Tùy Chỉnh Cho Hộp IKEA Samla

Khay tùy chỉnh cho hộp IKEA Samla (5, 11 và 22 lít)

Phát triển tại đây: https://github.com/Alex9779/IKEA-Samla-Inserts

Kho lưu trữ có thể có một số cập nhật chưa được đăng ở đây, nên bạn hãy xem ở đó nữa nhé!

Các mô hình ở đây chỉ để trình bày thôi! Tốt hơn hết là bạn nên tự tạo mô hình của riêng mình bằng script OpenSCAD cho máy in, cài đặt và vật liệu cụ thể của bạn!

IKEA-Samla-Inserts

Script OpenSCAD để tạo khay cho hộp IKEA Samla

Tính năng

• khay cho hộp 5, 11 và 22 lít
• lưới có thể điều chỉnh
• độ dày đáy và độ dày thành có thể điều chỉnh

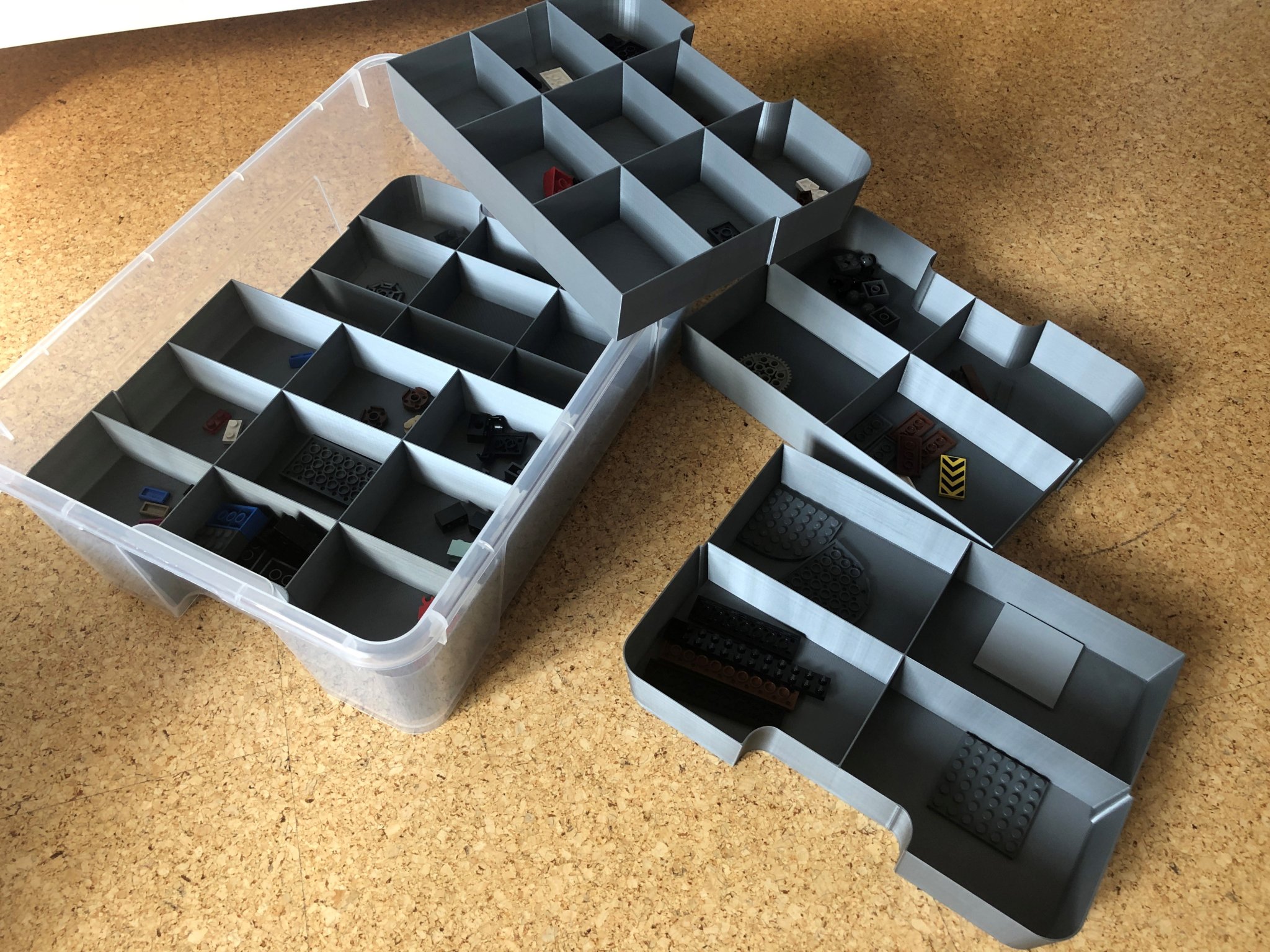

• các lớp khay có thể tách rời (có thể chia đôi và chia tư)
• khắc hoặc dập dấu lớp (có thể bật/tắt và tùy chỉnh)
• kết hợp các lớp, hữu ích nếu bạn muốn số lượng lớp chẵn nhưng các lớp có tỷ lệ chiều cao lẻ
• bo tròn có thể điều chỉnh ở đáy các ô để dễ dàng tiếp cận các bộ phận nhỏ

CẢNH BÁO!!!

Tôi đã thực hiện rất nhiều bản in thử nghiệm và cuối cùng tôi đã in một bộ hoàn chỉnh cho mỗi kích cỡ hộp!

Số đo trông rất ổn, rất ổn đối với tôi! Chúc bạn in vui vẻ!

Nhưng điều này không có nghĩa là nó hoàn hảo cho máy in, cài đặt in và vật liệu của bạn!

Có một tùy chọn "kiểm tra" ẩn, nếu đặt thành "true" nó sẽ chỉ tạo ra một góc từ dưới lên trên của một khay mà tôi đã sử dụng để tìm ra các giá trị tỷ lệ.

Sử dụng

• Tải và cài đặt OpenSCAD.
• Tải script và điều chỉnh các giá trị, tạo tất cả STL bạn cần cho một hộp.
• In! :P

Mẹo

Có ba mục tiêu chính:

1. hoàn thiện đẹp mắt các lớp đáy
2. thành cứng cáp
3. độ bám dính giữa các lớp thành

Các giá trị ban đầu cho độ dày đáy và thành dựa trên cài đặt của tôi cho đầu phun 0.4mm với chiều cao lớp 0.3mm.

Tôi làm 3 lớp đáy. Chiều cao lớp đầu tiên của tôi được đặt ở 90% tức là 0.3 0.9 + 2 0.3 = 0.87.

Đó là nơi các giá trị xuất phát.

Tôi có kết quả in tốt nhất với các cài đặt này vì theo cách đó, tôi nhận được hai đường viền cho các thành ngoài và các thành lưới. (Cho phép chồng lên nhau 40%.)

Tôi cũng đã thử sử dụng đầu phun 0.8mm với chỉ một đường cho các thành. Độ bám dính của lớp khá tốt với việc làm mát gần như bằng không (tốc độ quạt 10%) nhưng tôi gặp sự cố với đường di chuyển và việc kéo lại làm cho các thành không chạm vào nhau nên tôi không thể đề xuất cách này.

Tôi vẫn đang thử nghiệm với các cài đặt in để có được lớp đáy đẹp và độ bám dính thành tốt. Tuy nhiên, tôi nghĩ rằng hai đường viền cho một thành tốt hơn là chỉ in một đường thành.

Có lẽ bạn nên thử một hộp rỗng nhỏ đơn giản để kiểm tra cài đặt của mình, nhưng hãy lưu ý, các đường đùn thẳng rất dài có thể hoạt động hơi khác so với đường ngắn...
