Thiết Kế Máy Cho Ăn Tự Động Kiểu Nghèo Bản Thay Thế, Remix Không Cần Supports
Bản remix của thiết kế Máy Cho Ăn Tự Động Kiểu Nghèo, đã được chỉnh sửa để in không cần supports, chỉ cần support cho cần gạt. Các cải tiến về cơ khí giúp tăng độ bền và dễ sử dụng hơn, sử dụng ốc M3 và chốt trụ.
Mô tả
Tui rất thích bản thiết kế của dna-topoisomerase về PMF, nhưng lại ghét xài supports. Vì vậy, tui đã làm lại cái thiết kế này để có thể in mà không cần supports (chỉ cần support cho cái cần gạt thôi). Tui cũng có vài chỉnh sửa nhỏ để bền hơn và dễ xài hơn.

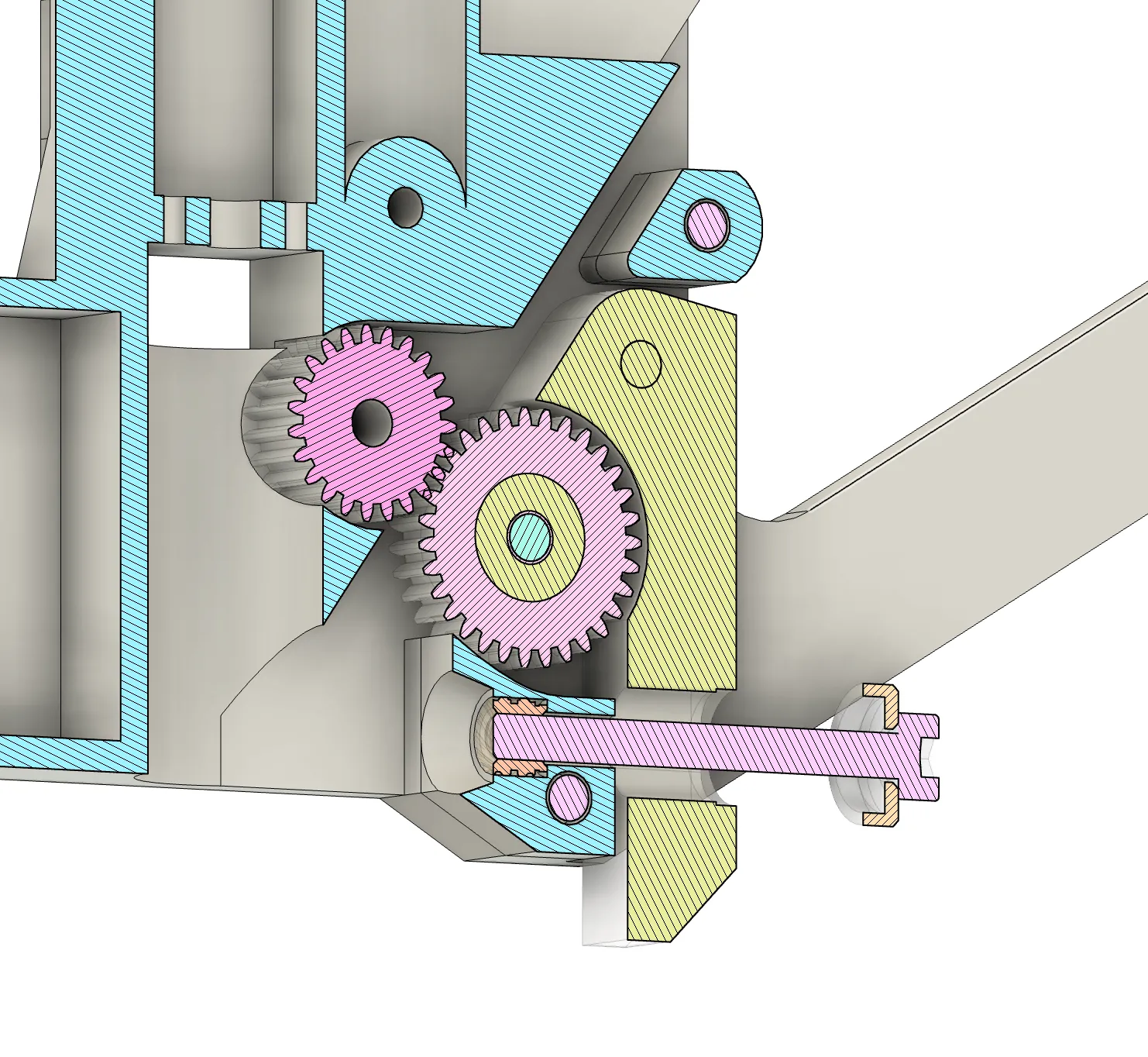

Việc này đòi hỏi phải chia cái thân chính ra làm vài mảnh, mấy mảnh này được giữ với nhau bằng các chốt định vị và ốc M3 đầu bằng. Mấy cái hình cắt ở trên chắc sẽ chỉ cho các bạn thấy cách chúng khớp với nhau.
Ngoài ra, tui cũng có mấy chỉnh sửa sau:
- Cái bánh răng gạt lớn và cần gạt giờ xoay bằng chốt trụ M3 (12mm và 16mm) thay vì bằng ốc.
- Cái vít căng giờ bắt vào một cái long đền nhiệt M3x4x5mm bằng đồng thay vì bằng nhựa.
- Cái núm giữ cuộn dây có thể thay đổi và bắt bằng ốc M3 và long đền nhiệt.
- Cái nắp bên hông thì bắt bằng ốc M3 đầu bằng.
Tổng cộng, các phụ kiện cần thiết cho bản thiết kế lại này là:
- 1x chốt trụ M3x12mm
- 1x chốt trụ M3x16mm
- 2x ốc M3x8mm đầu bằng
- 1x ốc M3x10mm đầu bằng
- 2x ốc M3x12mm đầu bằng
- 3x ốc M3x16mm đầu bằng
- 1x ốc M3x30mm đầu trụ
