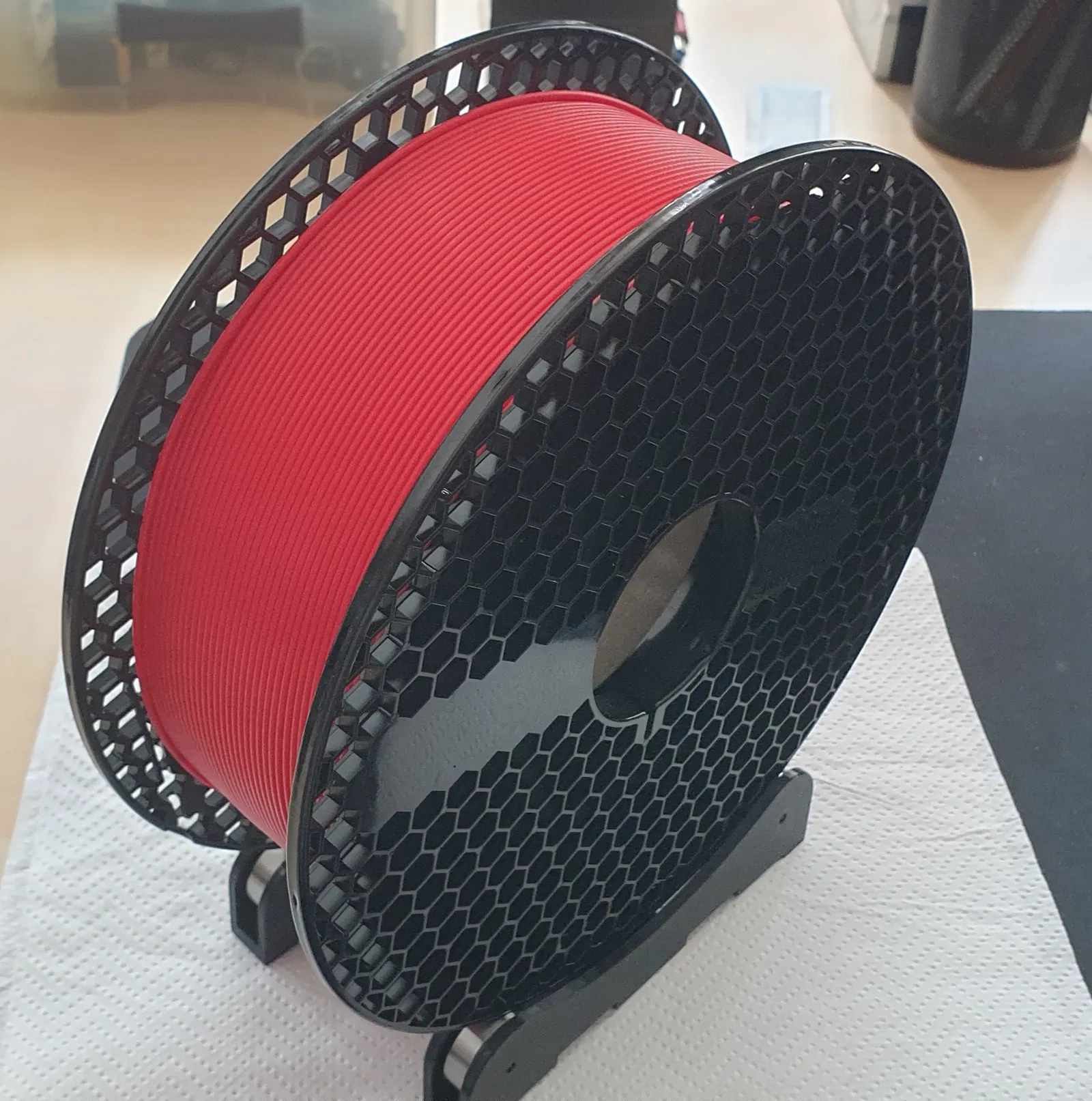

Giá đỡ cuộn filament cho máy in 3D FD-3D25

Cơ sở

• CAD: Fusion 360
• Máy in: Prusa MK4
• Độ dày lớp 0.2 CHẤT LƯỢNG
• Đầu phun 0.4
• Đổ đầy 20% Gyroid
• PETG (Prusament)

Các bộ phận cần thiết

• Vòng bi rãnh 608ZZ
  • Đường kính trong: 8 mm
  • Đường kính ngoài: 22 mm
  • Độ dày: 7 mm
  • Đệm: ZZ, bọc kim loại hai bên
• Đinh vít có lỗ lục giác và đầu hình nón M3 x 12

Lắp ráp

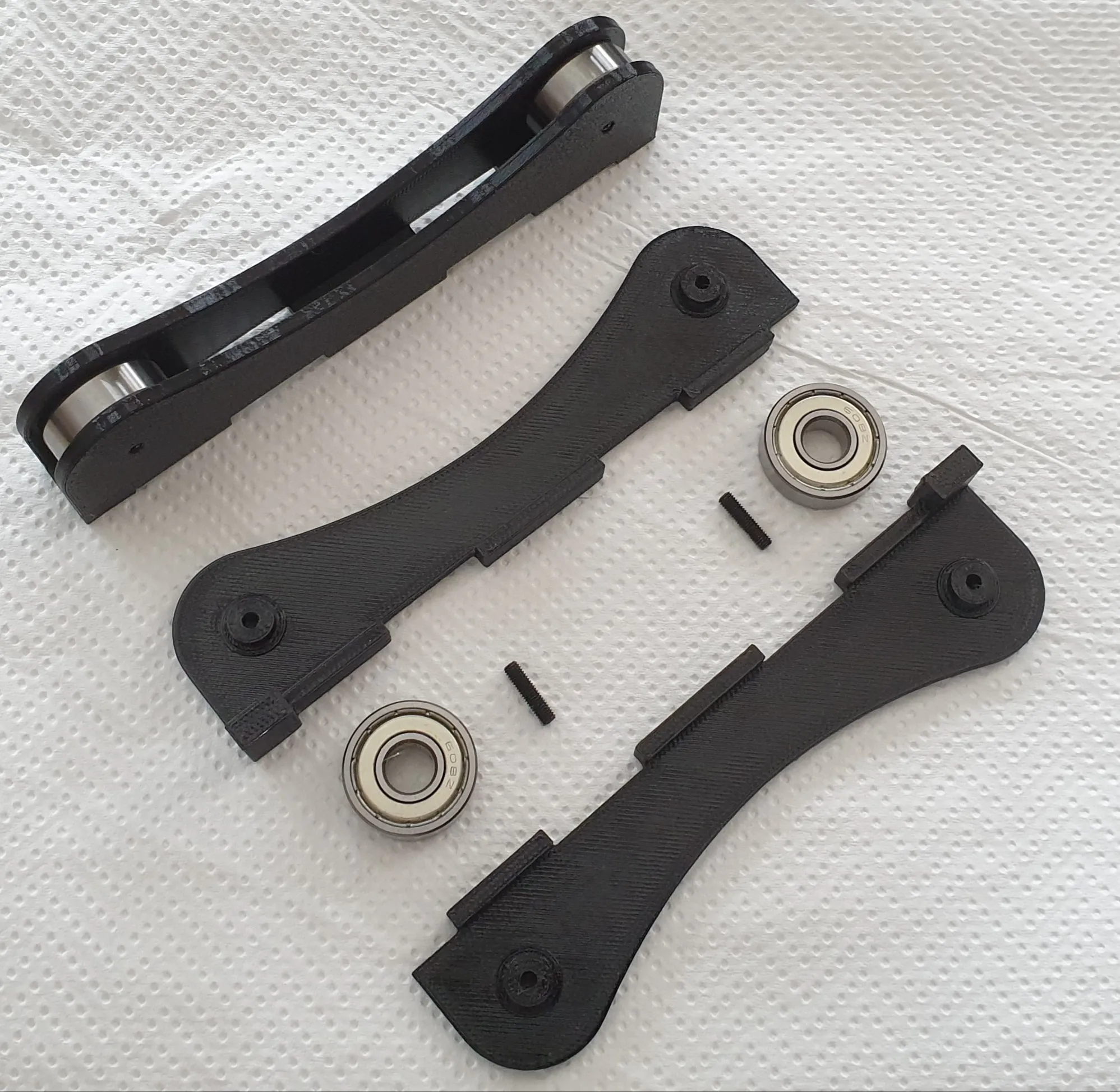

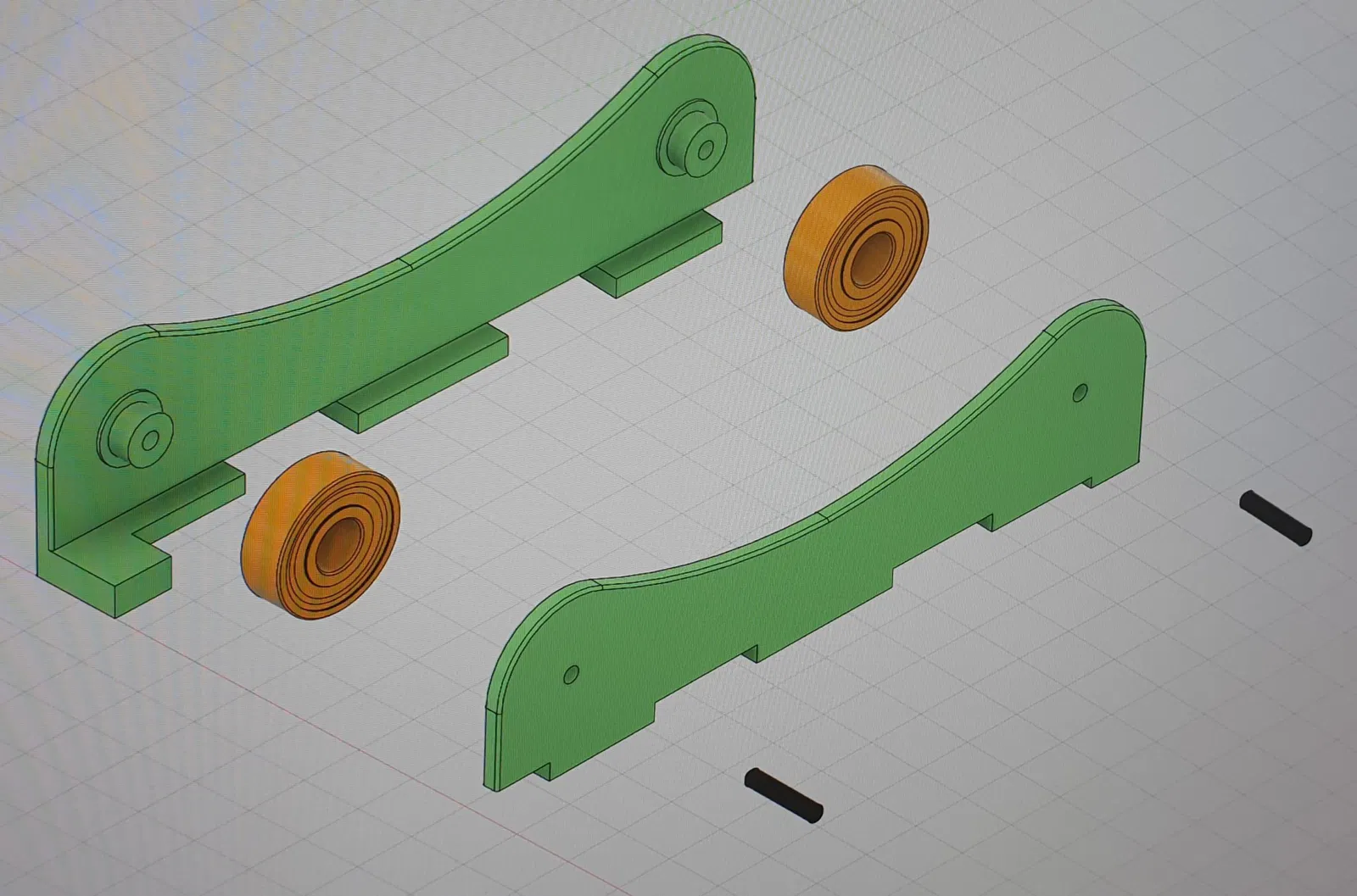

Giá đỡ bánh xe: Các lỗ có đường kính 2,8 mm. Ghép các bộ phận lại với nhau, nén lại và vặn đinh vít M3 x 12 vào

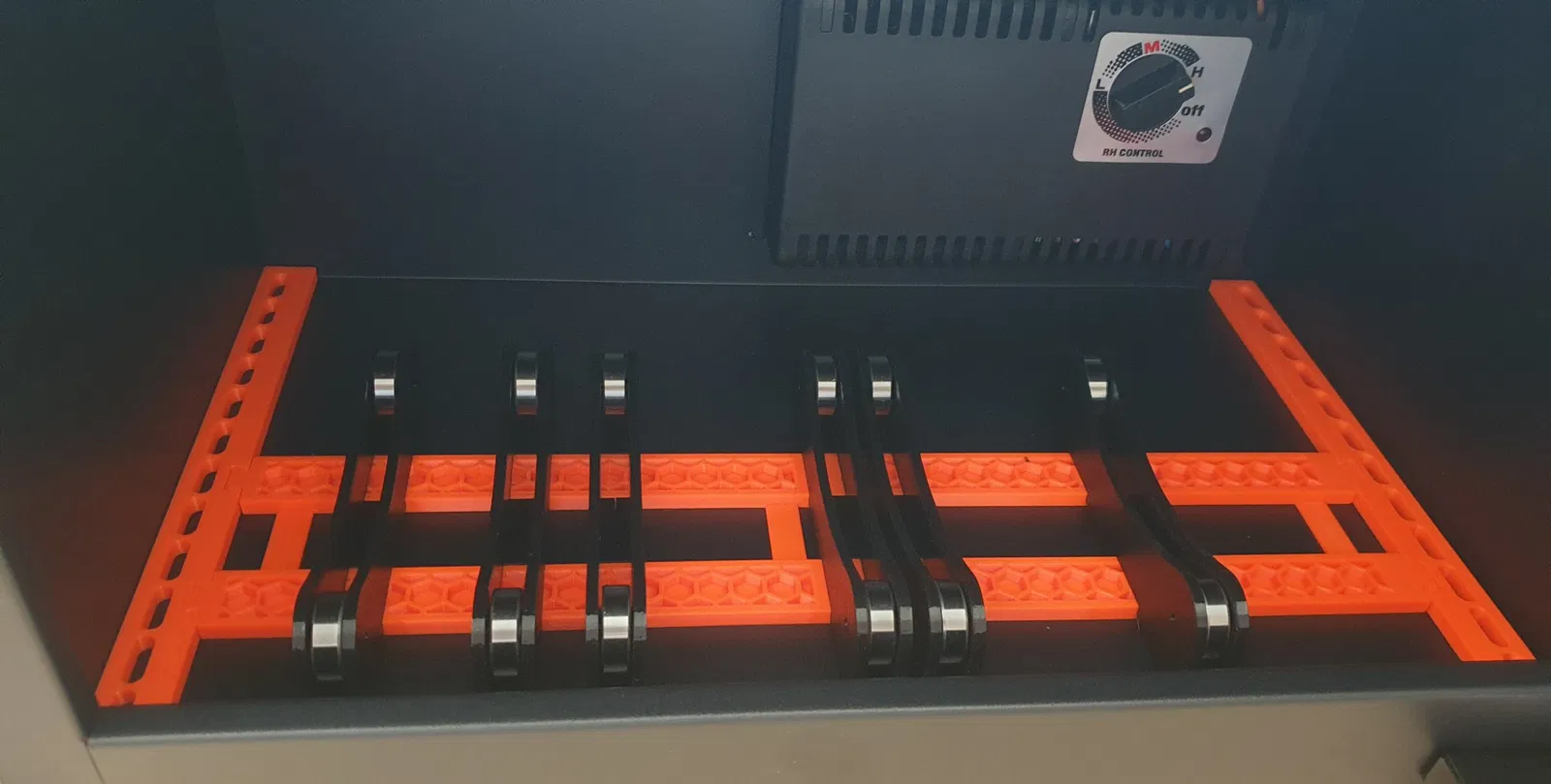

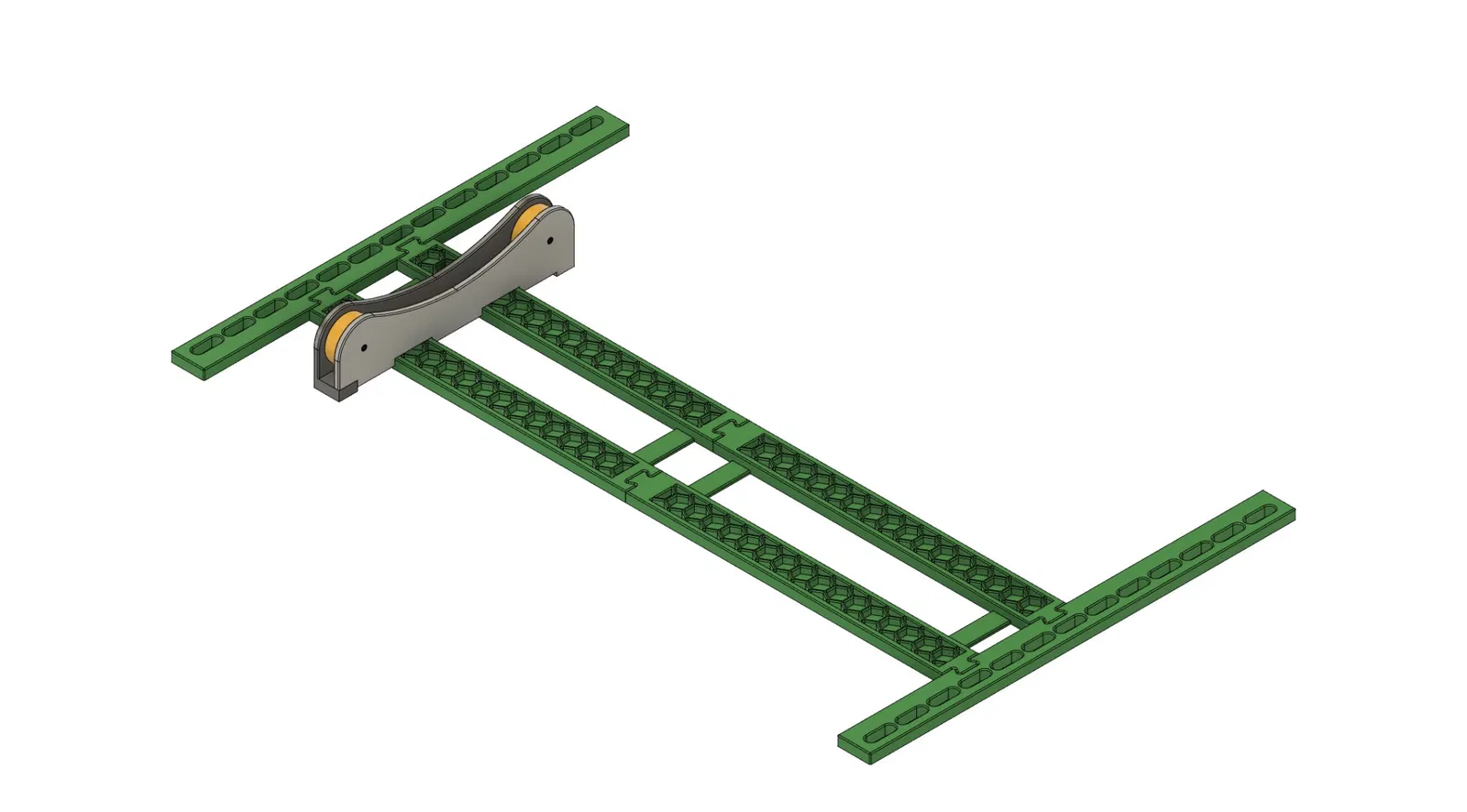

Ray dẫn hướng: Ghép các bộ phận trong vỏ (khe hở 0,1 mm) Còn có khoảng trống ở hai bên
