Adapter bánh xe đẩy 4"

Tác giả avolkov

Lượt tải
13
Lượt thích
2
Lượt coi
205

File 3 5,6 MB

  • wheel_mount_draft02_0.2mm_PETG_4h49m_1766213089.gcodeGCODE · 5,4 MB
  • wheel_mount_final_1766213087.stlSTL · 99,1 KB
  • wheel_mount_1766213088.3mf3MF · 102,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

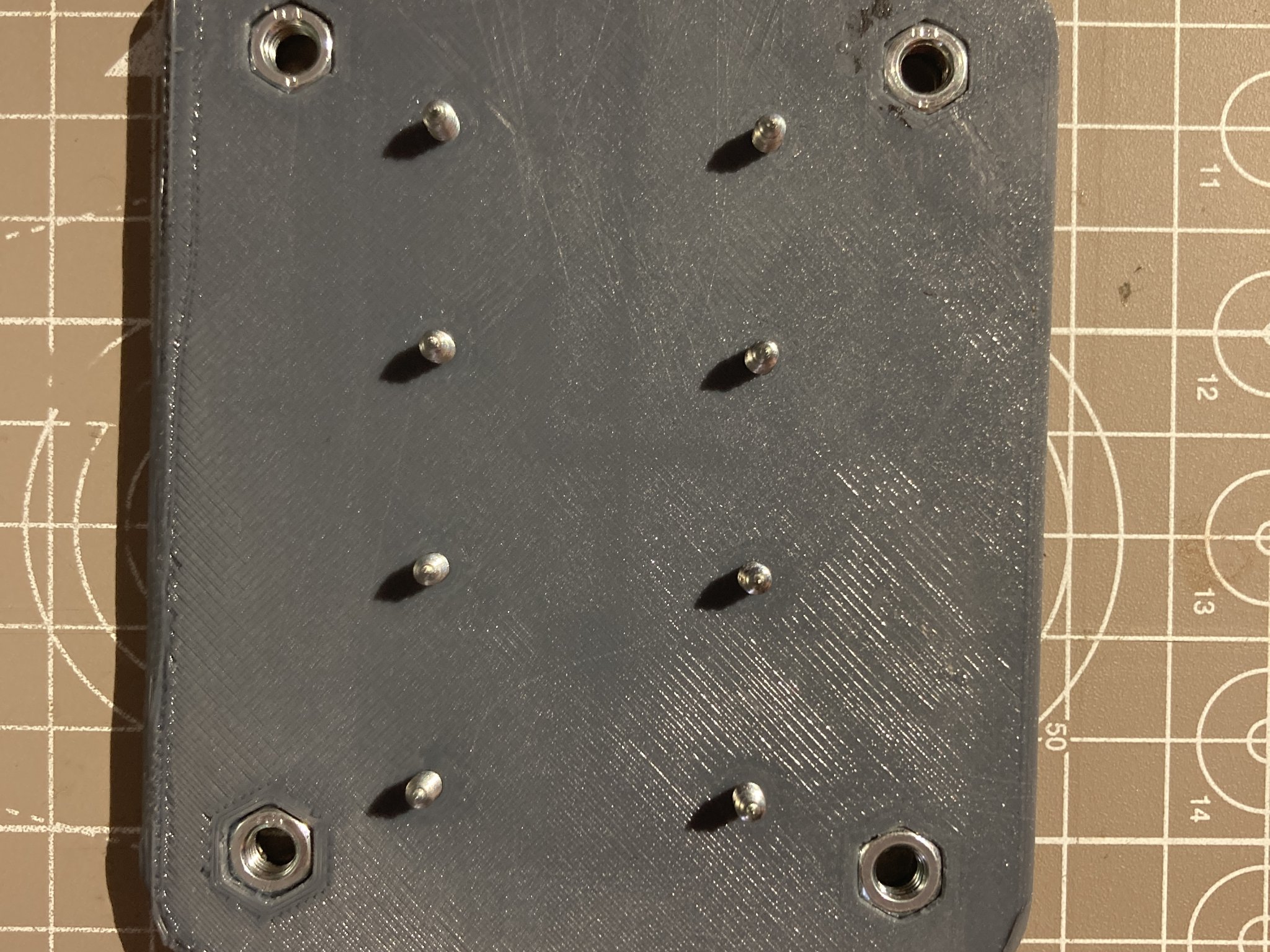

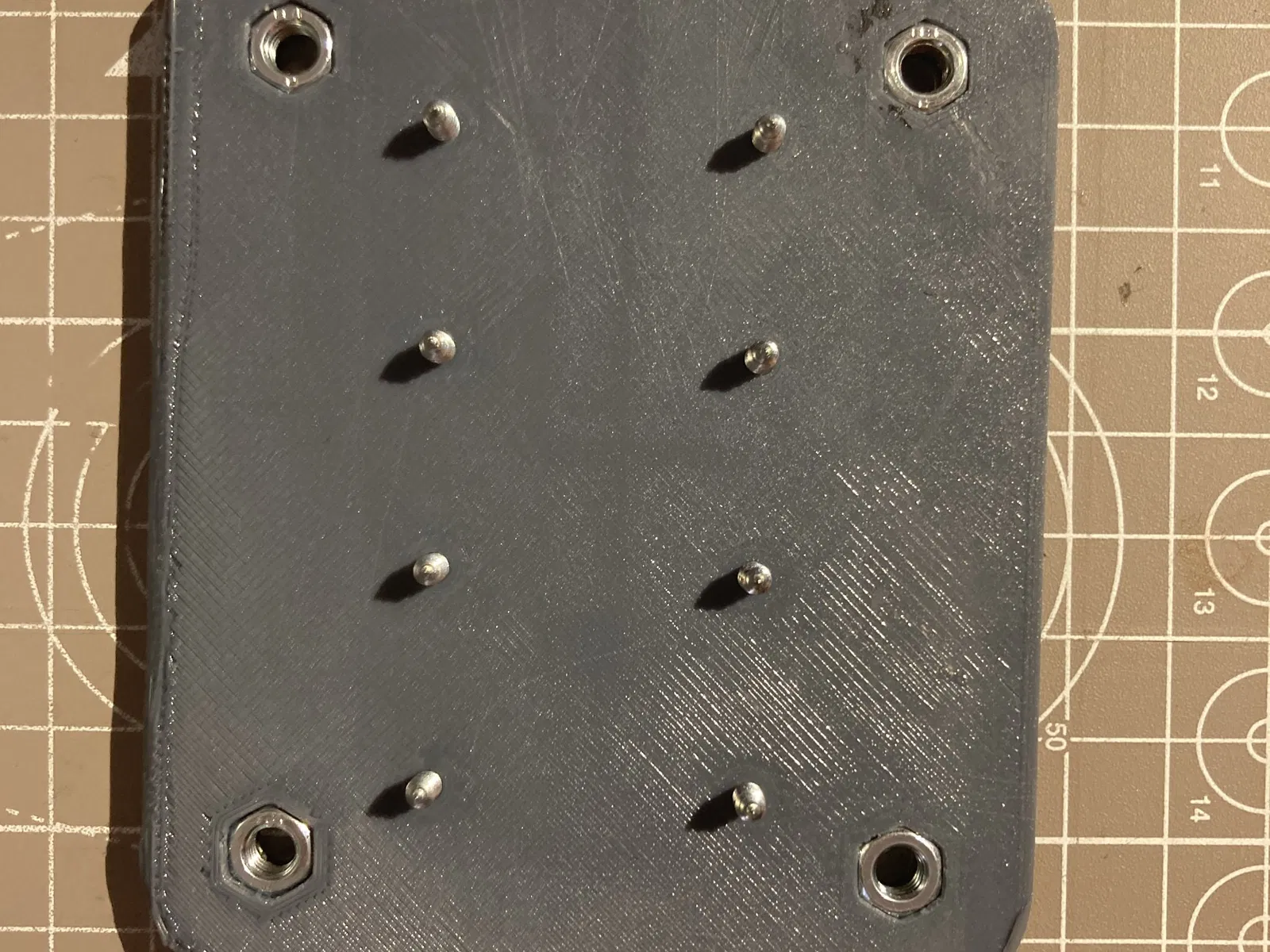

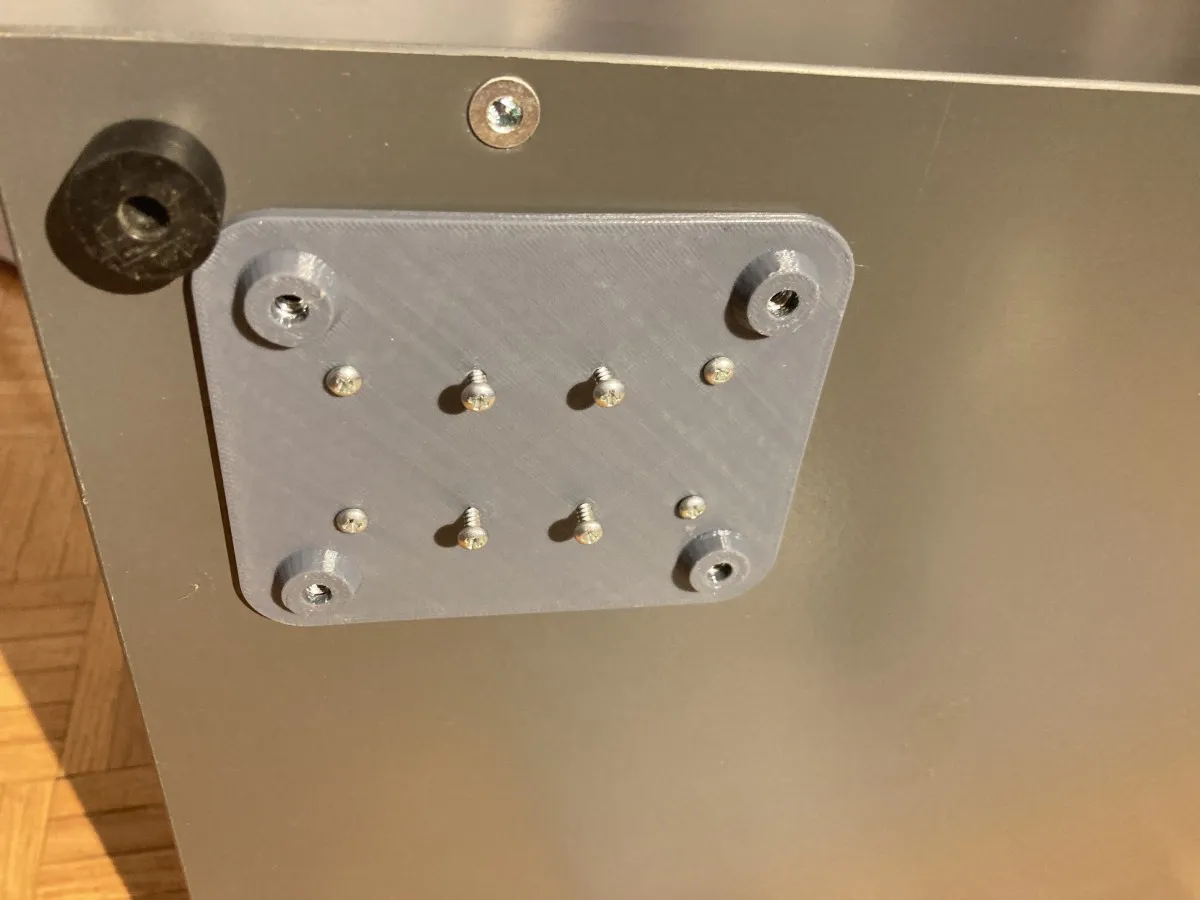

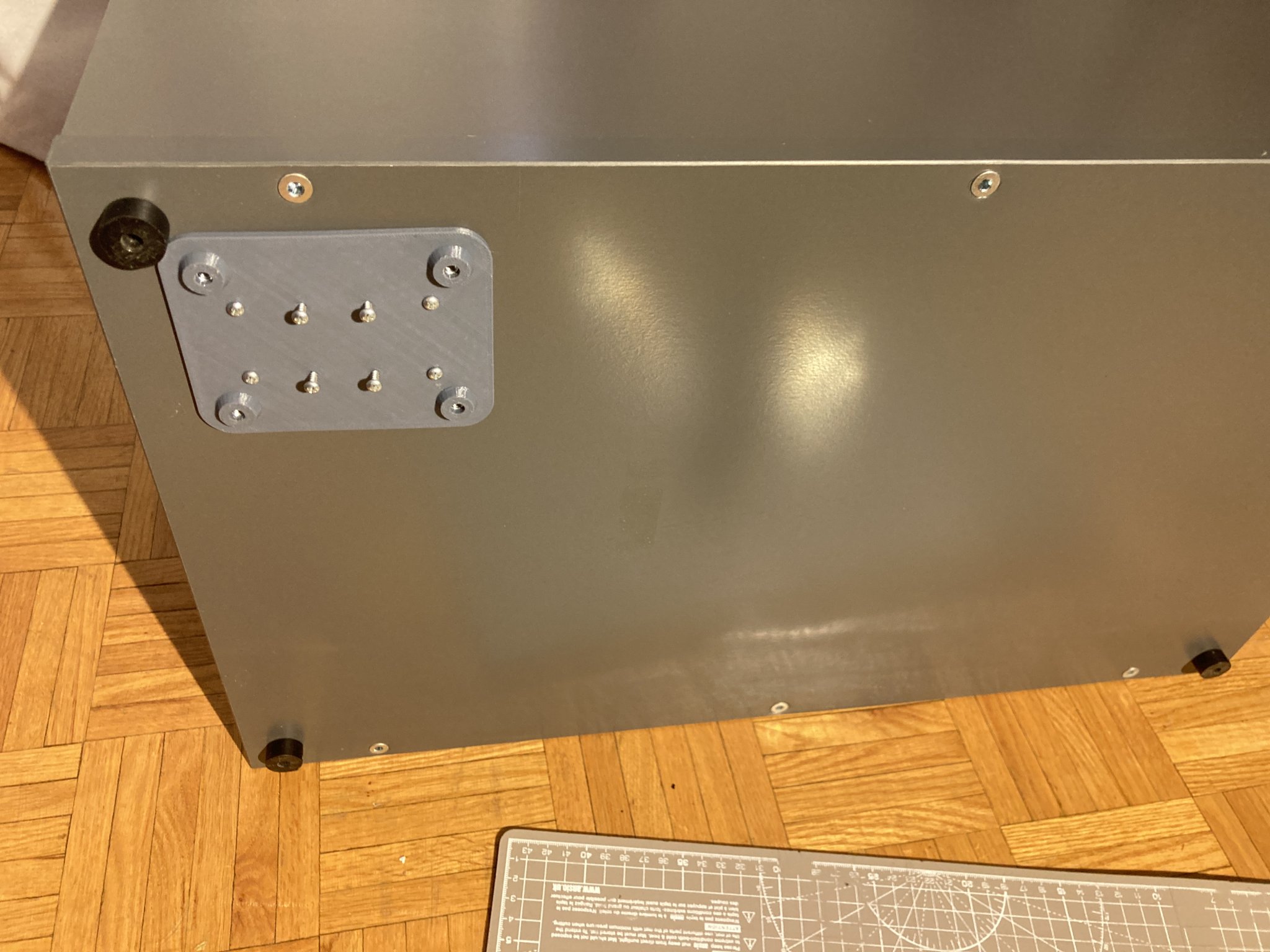

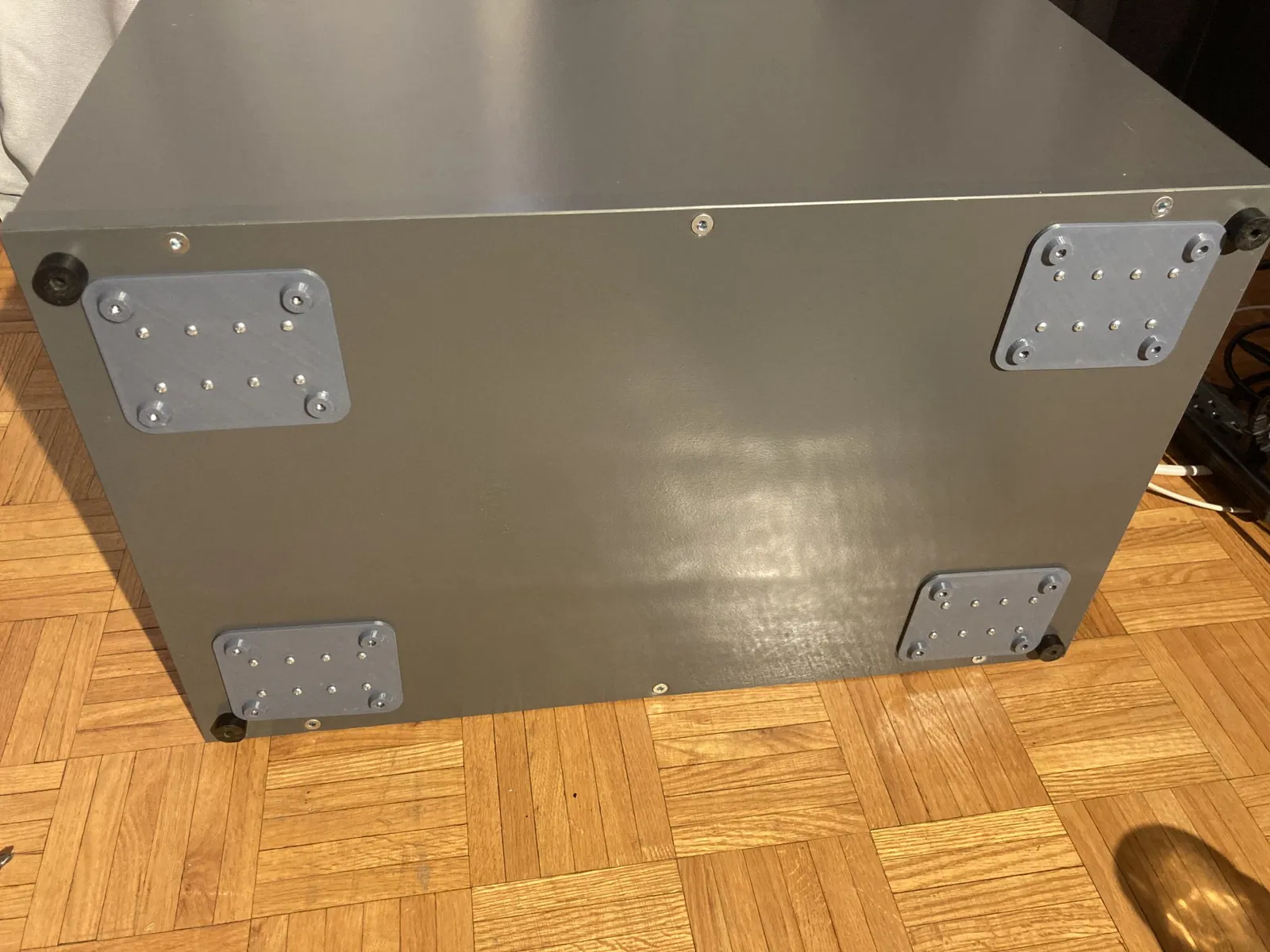

Tui làm cái adapter này để gắn mấy con vít tự khoan vô và gắn cái bánh xe lên kệ gỗ IKEA một cách dễ dàng. Như vậy thì không sợ con vít đụng trần kệ phía dưới hay phải khoan lỗ trước đâu.

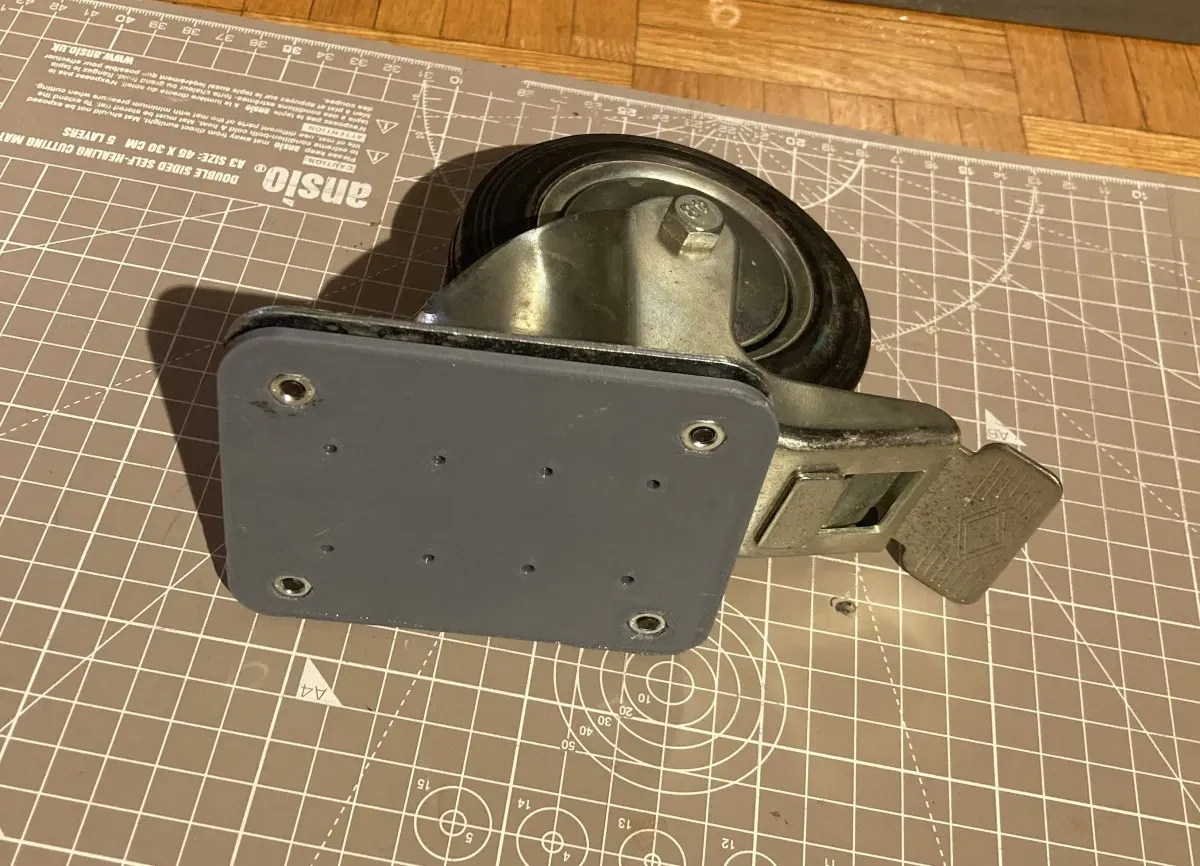

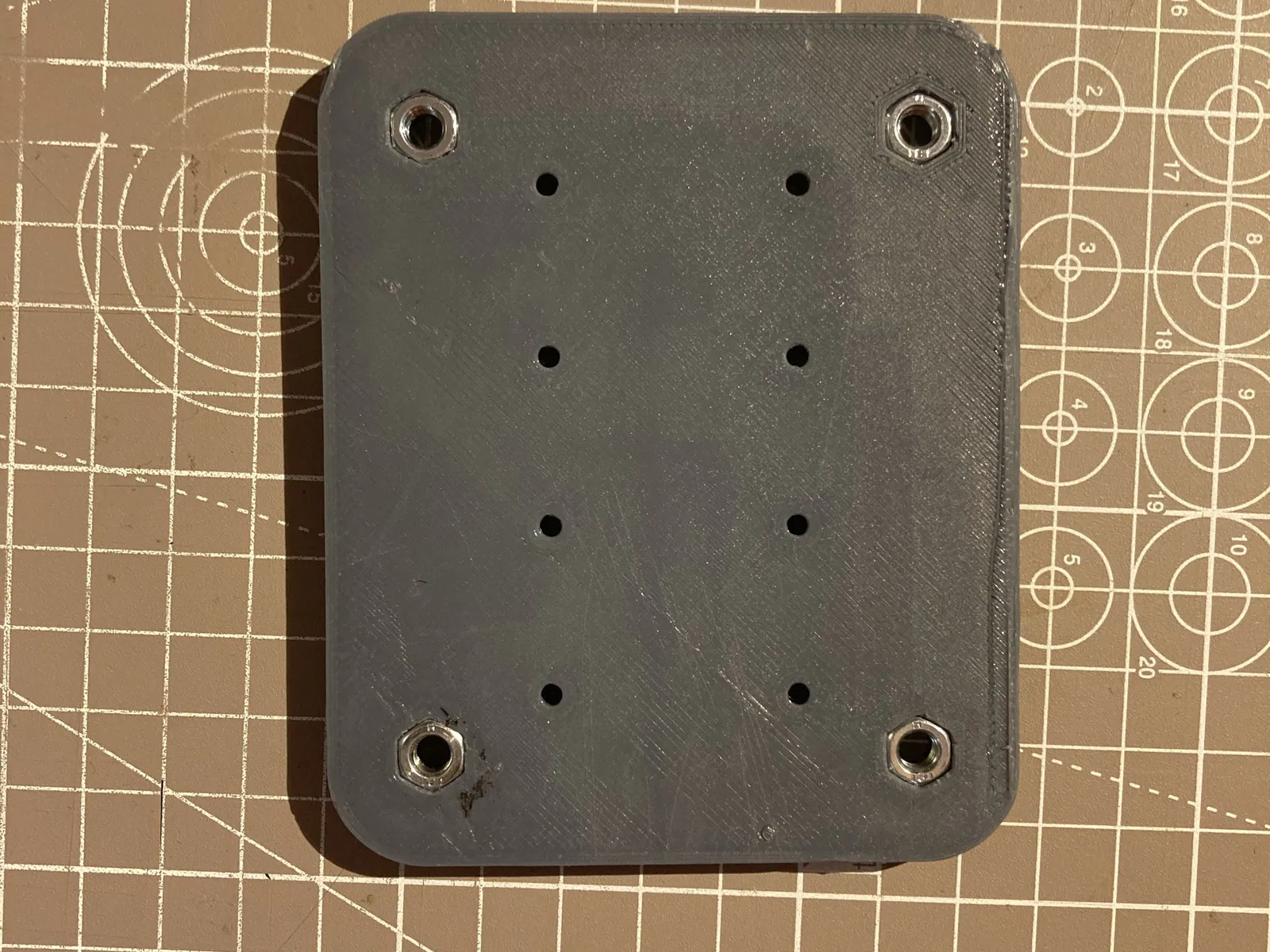

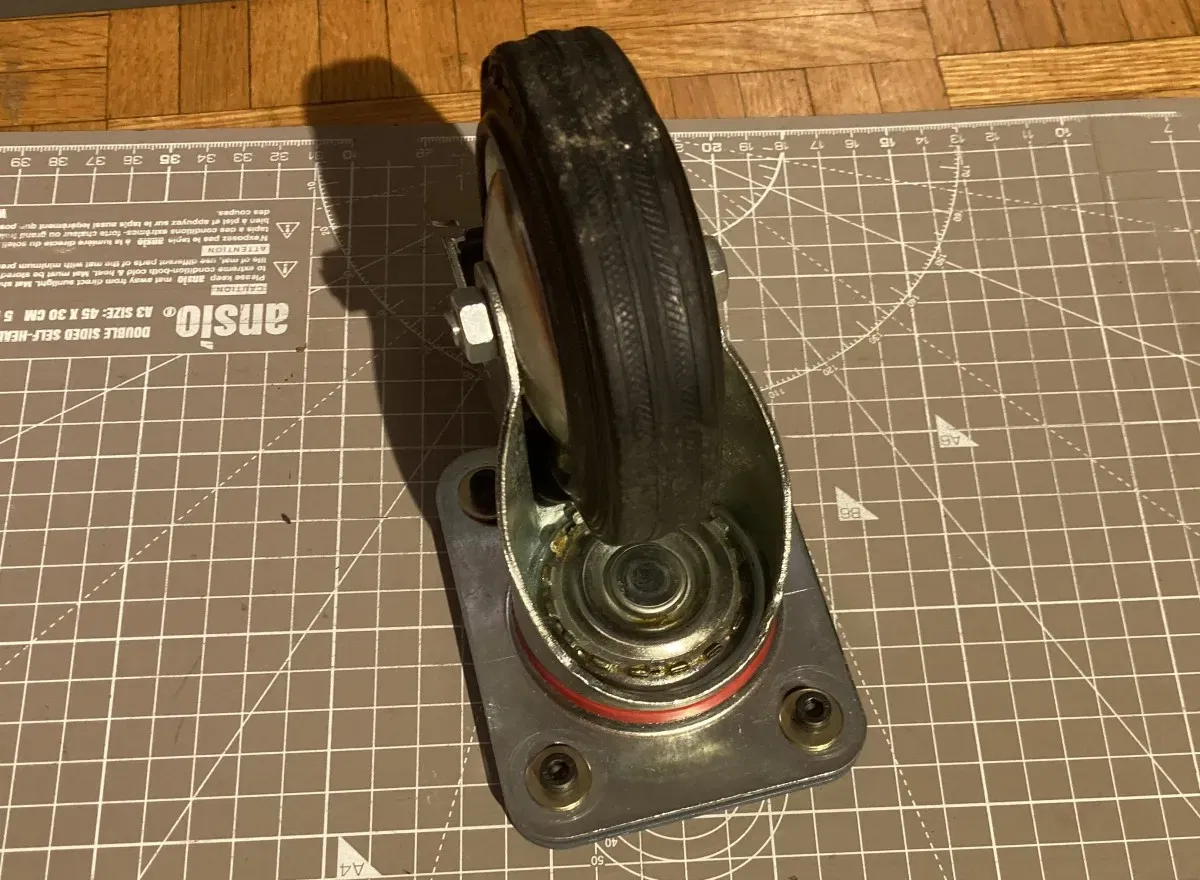

mấy adapter này để gắn bánh xe 4" với cái đế gắn 82x102mm nha. Khoảng cách trung bình là 15mm cho cạnh hẹp và 13mm cho cạnh rộng.

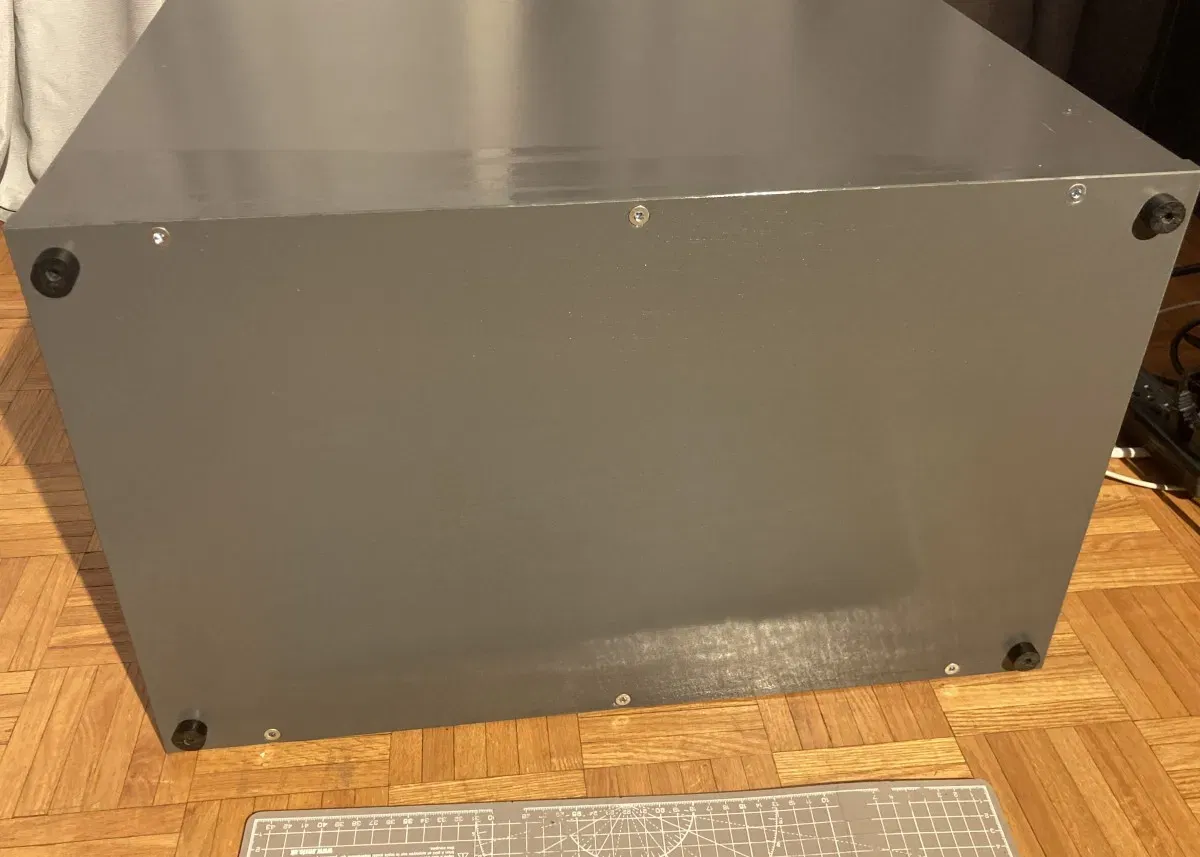

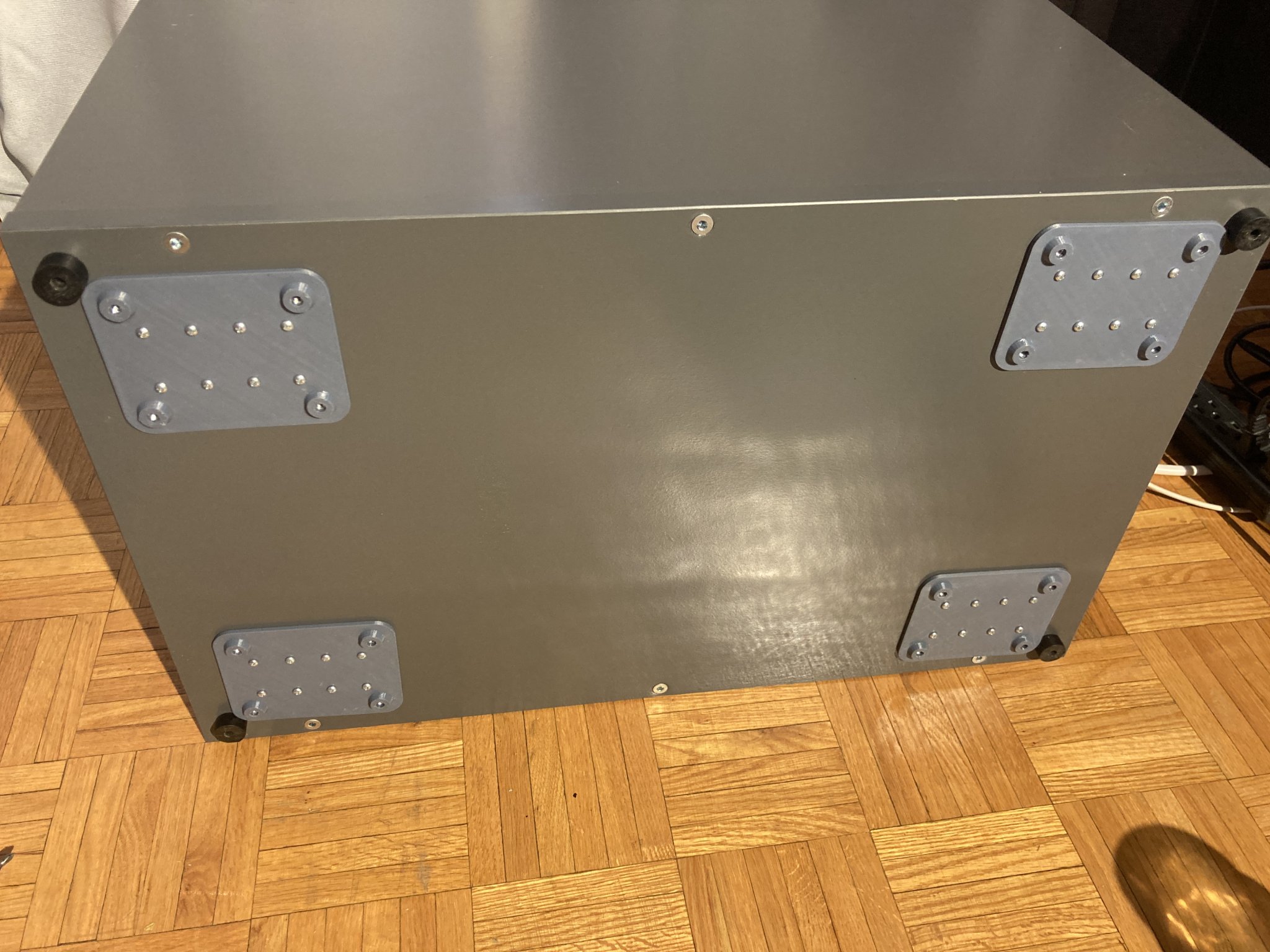

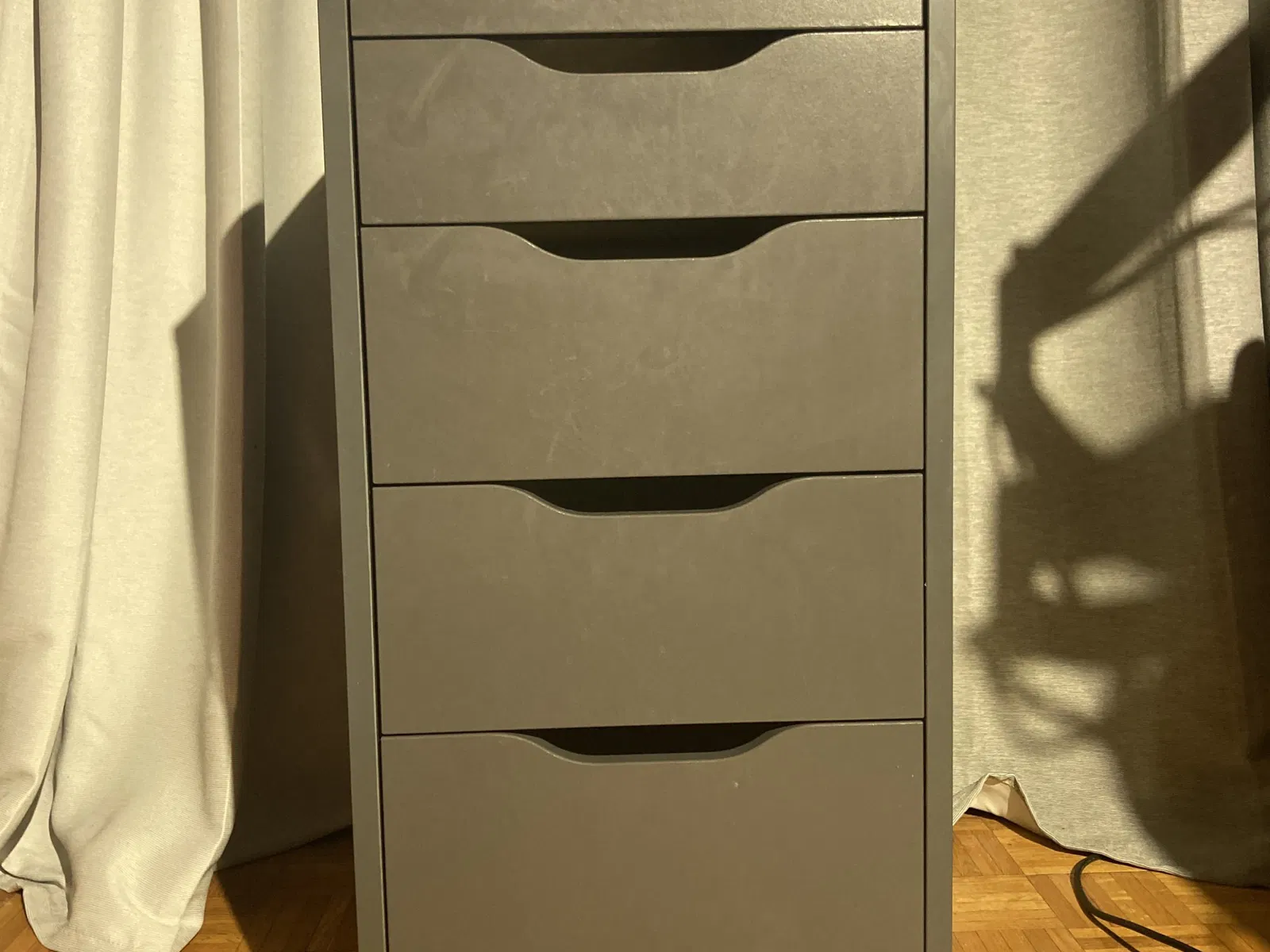

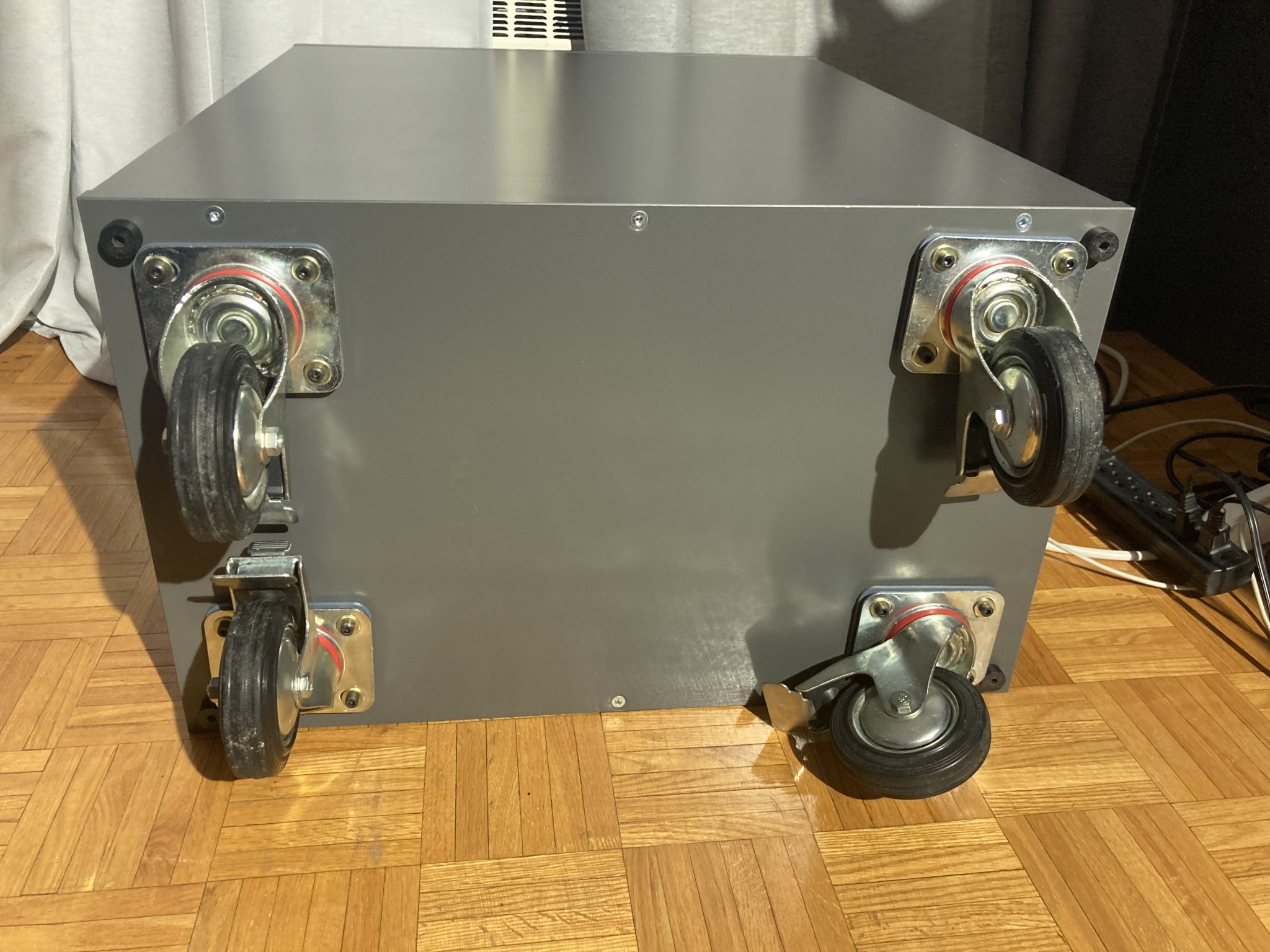

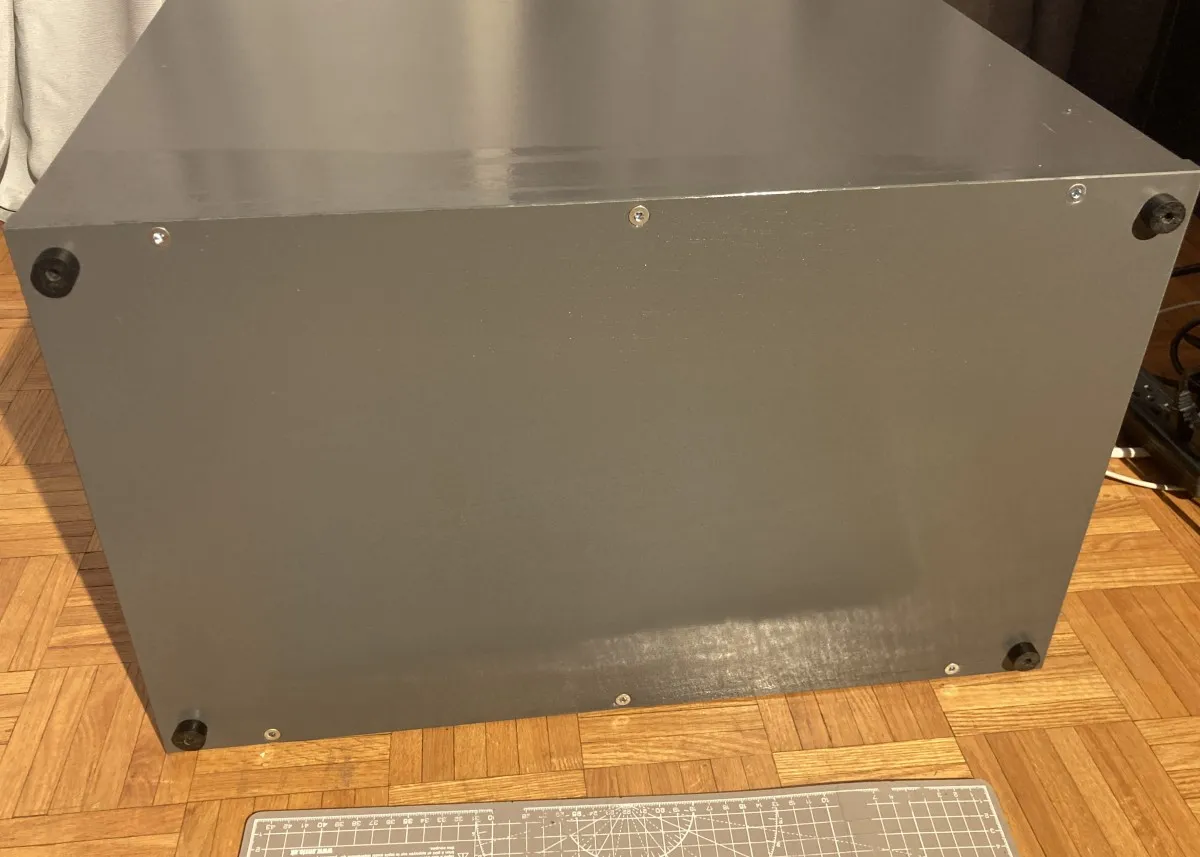

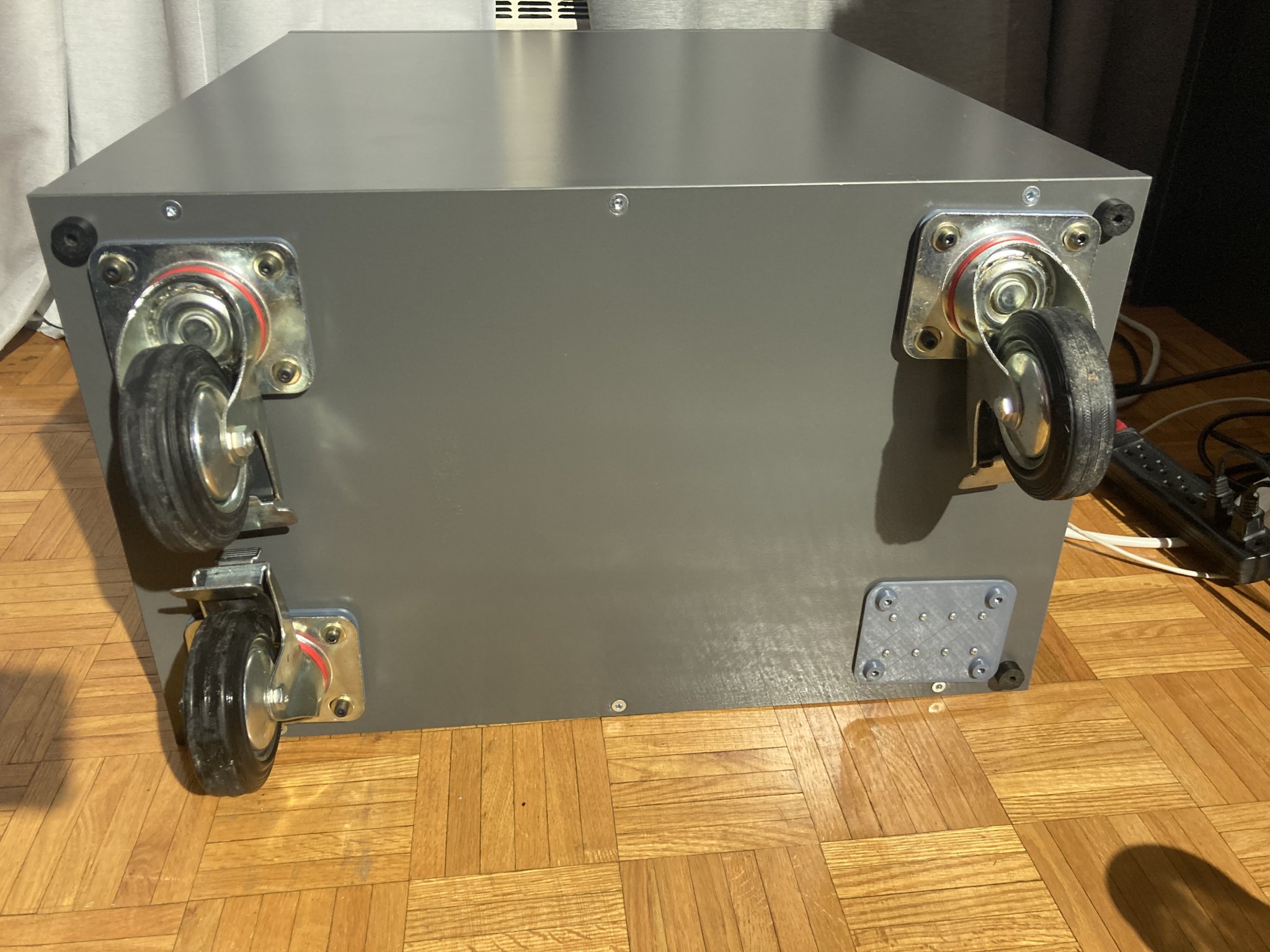

Tui dùng cái này để gắn bánh xe lên cái tủ IKEA ALEX đó. Cái adapter nó ngắn hơn chân zin nên mấy bồ cứ gắn luôn nếu lỡ có muốn tháo bánh xe ra nha.

Để chỉnh sửa, mấy bồ cần file "hardware.scad" (tui có để chung) và cài thư viện Round-Anything vô trong Openscad path nha. Link nè: https://github.com/Irev-Dev/Round-Anything.

BOM cho mỗi bánh xe

8x vít tự khoan đường kính 3mm dài 10mm

4x đai ốc M5

4x bu lông M5 dài 10mm

4x long đền fender M5

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfgcodestl
Số file mô hình
3
Tổng dung lượng
5,6 MB
File lớn nhất
5,4 MB
