Giá đỡ PSU ATX Supermicro SC846

Giá đỡ PSU ATX SC846

Đối với anh em nào đã gỡ bỏ bộ nguồn rackmount đi kèm theo thùng máy Supermicro SC846 và thay bằng bộ nguồn ATX tiêu chuẩn để hoạt động êm hơn, thì bộ nguồn ATX thường chỉ được đặt bên trong thùng máy. Điều còn khó chịu hơn là những chân pin cao 7mm ở đáy thùng máy khiến bộ nguồn không thể nằm phẳng sát đáy.

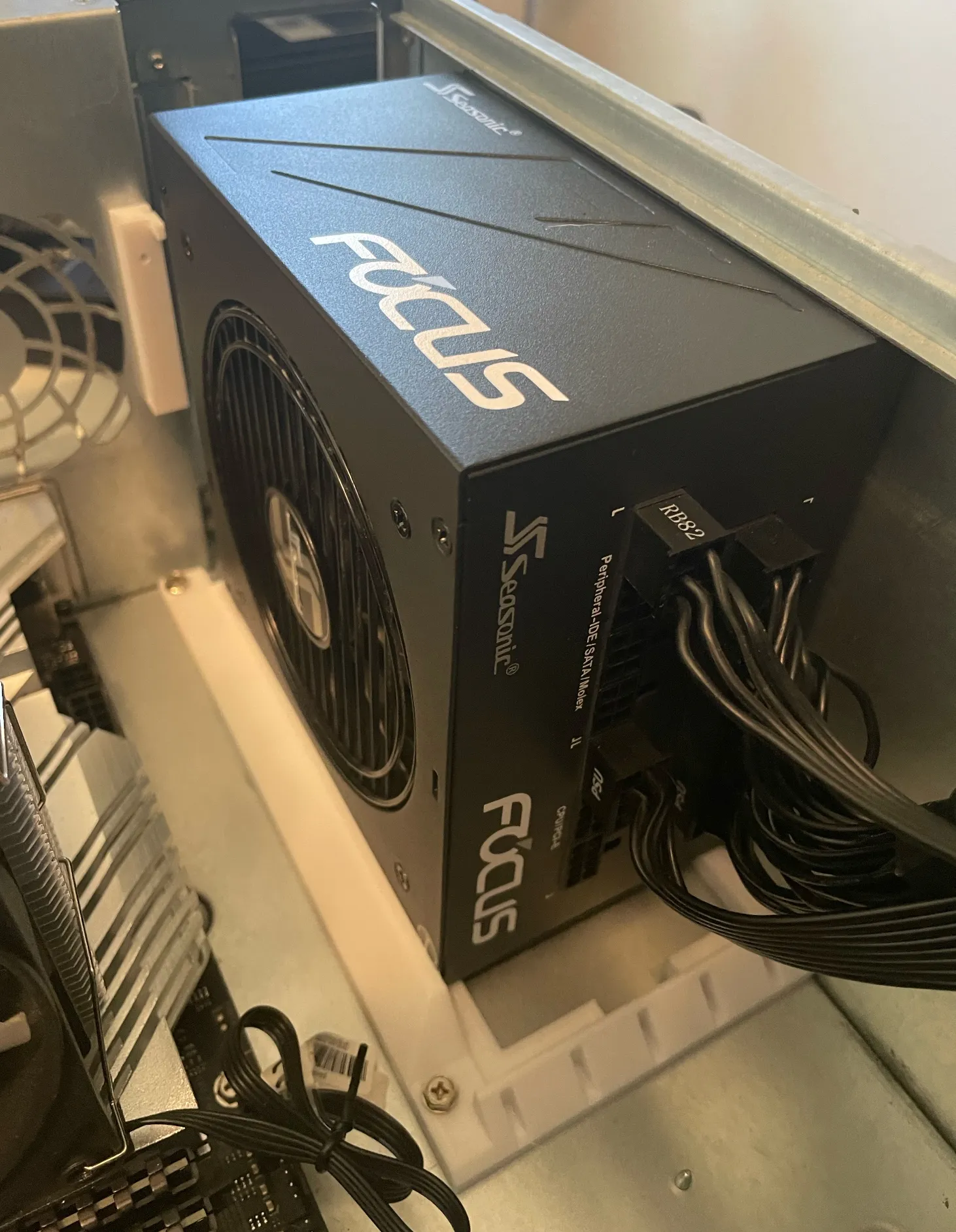

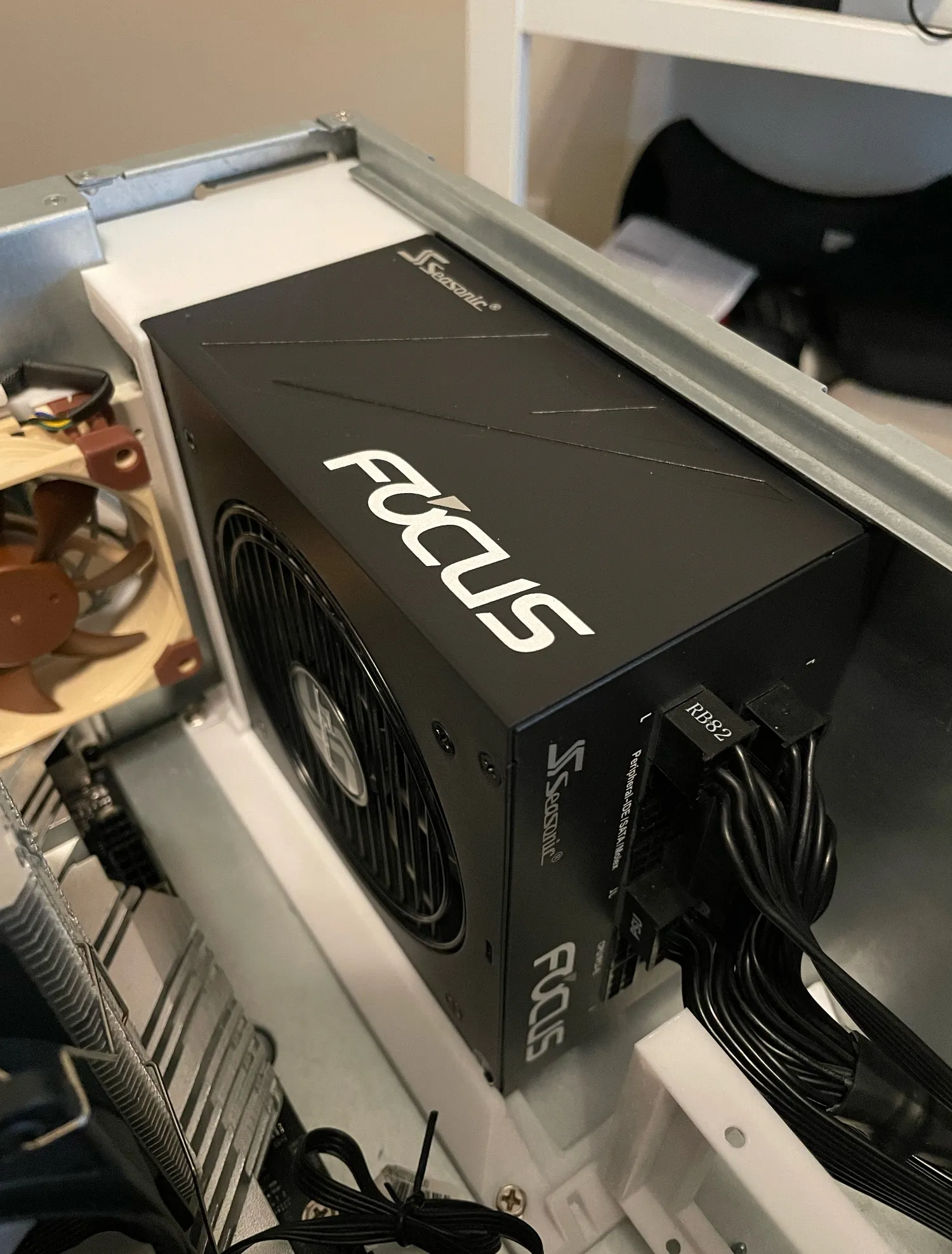

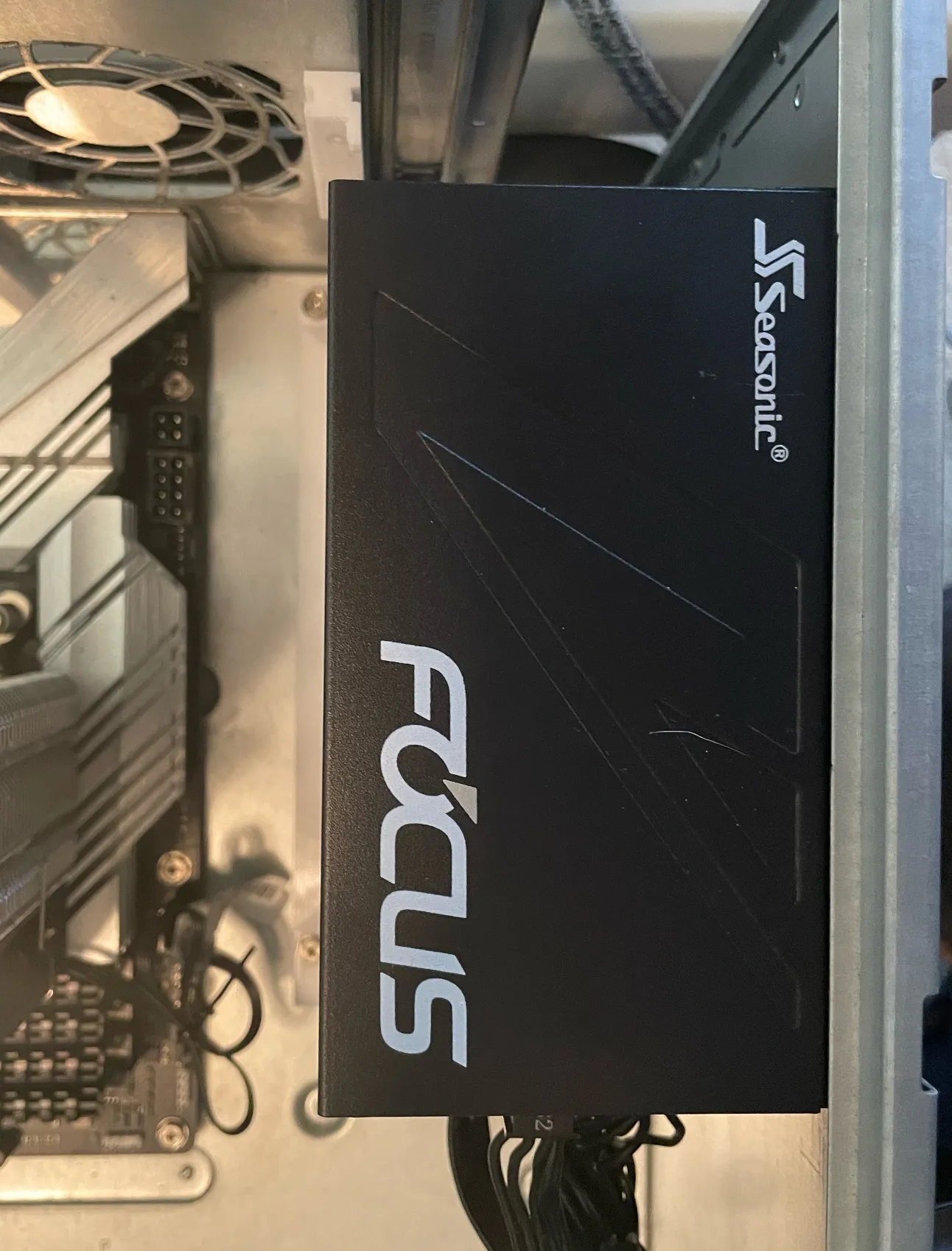

Bộ giá đỡ này nâng bộ nguồn lên khỏi thùng máy, giữ cho nó không bị trượt lung tung. Nó sử dụng hai ốc #6-32 3/16" (4.71mm) để cố định bộ nguồn vào giá đỡ thông qua 2 lỗ gắn bộ nguồn ATX tiêu chuẩn. Nó cũng sử dụng hai ốc đệm bo mạch chủ (cũng là #6-32 3/16") và ốc để giữ giá đỡ vào sàn thùng máy.

Nó sẽ vừa với bất kỳ bộ nguồn nào có độ sâu lên đến ~164mm.

Vỏ che PSU

Có thể thêm vỏ che PSU tùy chọn bắt đầu từ phiên bản V17 của giá đỡ PSU. Nó che phần phía sau bộ nguồn và cho phép quản lý bụi tốt hơn.

Lưu ý lắp đặt:

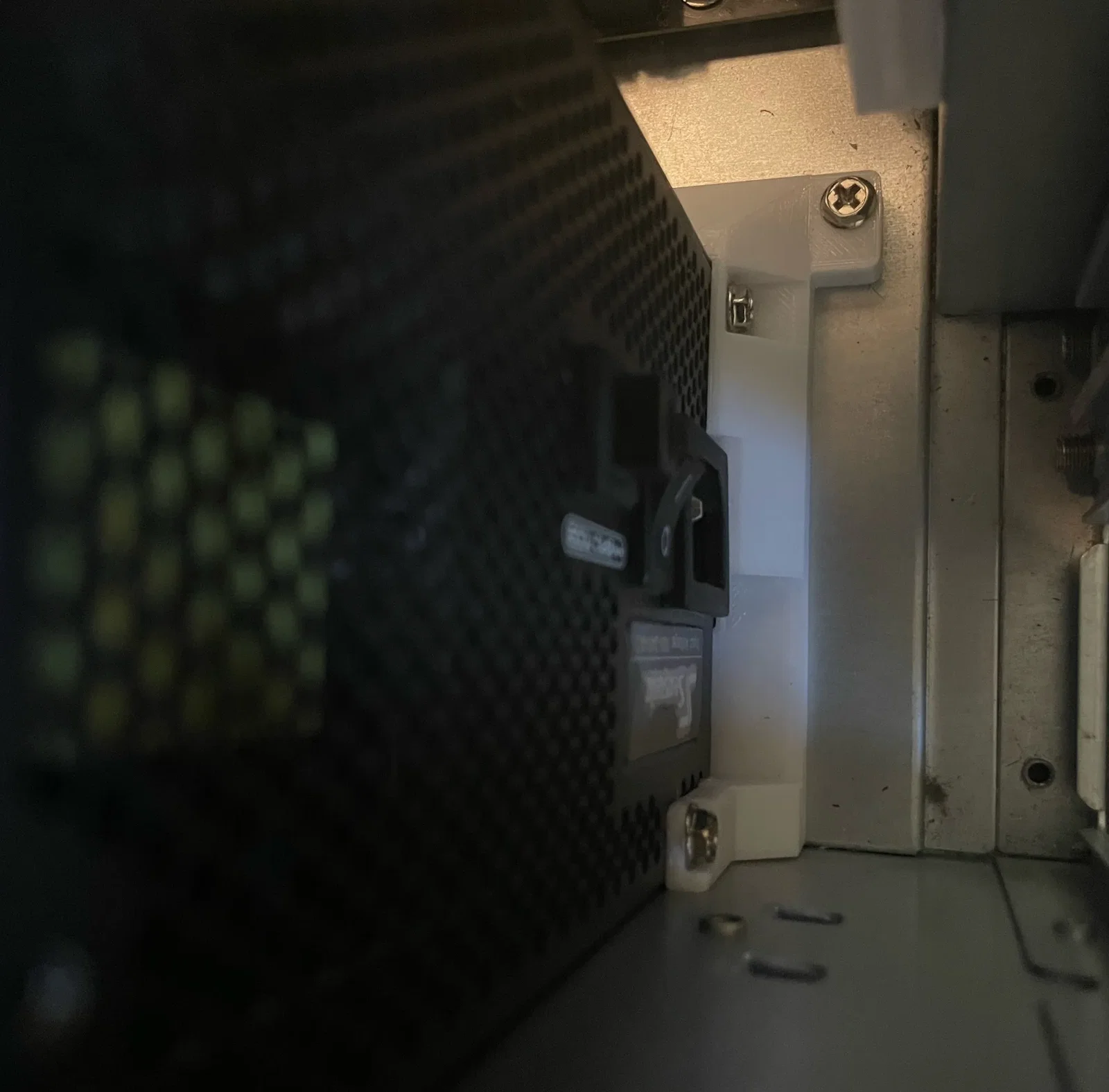

Bộ nguồn có thể được lắp vào giá đỡ và cố định bằng hai ốc #6-32 3/16" bên ngoài thùng máy. Bắt đầu từ V17, vỏ che PSU tùy chọn cũng có thể được gắn vào bộ nguồn.

Vỏ che được in thành hai phần. Phần trên (Top) có thể được gắn vào hai ốc #6-32 3/16" phía trên của bộ nguồn. Phần trên phải được gắn vào bộ nguồn trước khi gắn phần Bên (Side) để có khoảng trống cho tua vít của bạn.

Sau đó, thành bên có thể được lắp vào phần trên và vào Giá đỡ PSU. Đây là một khớp khá khó và đòi hỏi bạn phải uốn cong nhựa khá nhiều – điều này sẽ được giải quyết trong một bản sửa đổi trong tương lai. Sau khi lắp đặt, toàn bộ bộ phận có thể được đặt vào thùng máy và trượt vào vị trí thích hợp trên các ốc đệm bo mạch chủ.

Hai ốc #6-32 3/16" cuối cùng giờ đây có thể được vặn vào giá đỡ PSU, cố định nó vào các ốc đệm bo mạch chủ.

Vỏ che chứa hai lỗ có thể được sử dụng để giữ vỏ che từ bên ngoài thùng máy. Không có lỗ nào trong số này có ren, nhưng chúng có thể cung cấp sự hỗ trợ cho vỏ che nếu ốc được lắp vào để vỏ che dựa vào:

• Ở phía bên phải, có một ốc #6-32 có thể được lắp gần phía sau thùng máy. Sử dụng ốc đầu bẹt ¼" cho kết quả tốt nhất.
• Về phía sau, có một tấm có thể tháo rời có một ốc có thể được sử dụng để hỗ trợ vỏ che.

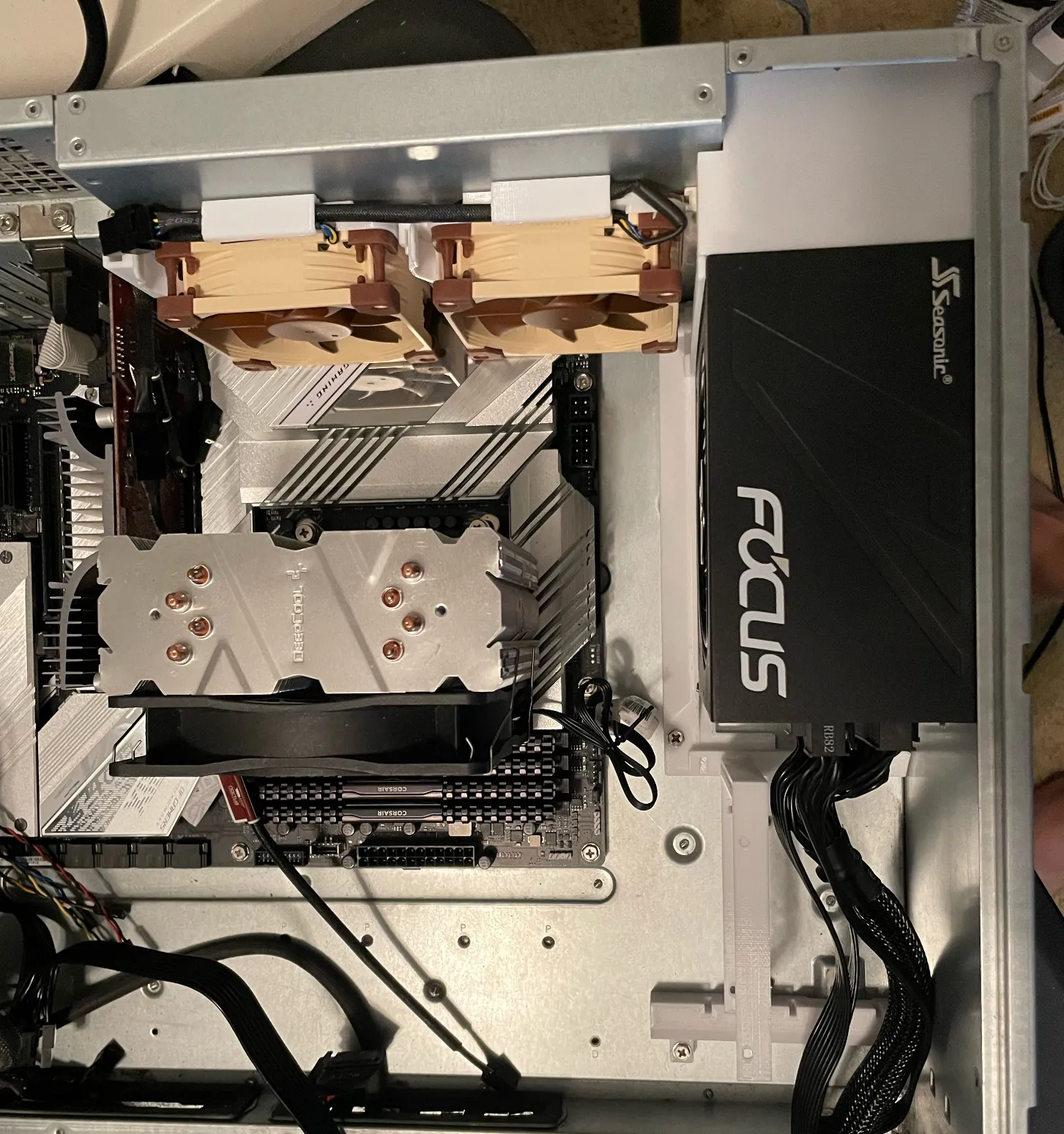

Bộ nguồn sẽ cản trở một trong những giá đỡ quạt 80mm phía sau tiêu chuẩn. Các giá đỡ và bộ chuyển đổi thay thế có sẵn, có cấu hình thấp hơn và hỗ trợ quạt Noctua NF-A8 80mm.

Nhật ký thay đổi:

Giá đỡ PSU:

• V15: Làm cho các "chân" đỡ rộng hơn để đáy có thể trượt vào vị trí. Điều này giúp lắp bộ nguồn dễ dàng hơn.
• V16: Khoét rỗng khu vực dưới chân để có phạm vi di chuyển nhiều hơn khi trượt bộ nguồn. Điều này cho phép bạn lắp Vỏ che PSU trước khi đặt nó vào thùng máy. Ngoài ra, thêm kẹp gắn để gắn giá đỡ bên của Vỏ che PSU.
• V17: Khoét rỗng thêm khu vực dưới Giá đỡ PSU để giá đỡ có thể trượt vào vị trí sau khi lắp nó vào bộ nguồn. Các chân pin đã được thêm vào để gắn Vỏ che Phần trên và Phần bên.
• V18: Thay đổi vị trí của chân pin để Vỏ che Phần bên gắn vào Giá đỡ PSU cho dễ lắp ráp hơn.

Vỏ che PSU Phần trên & Phần bên

• V6B: Thêm chân pin gắn Phần Bên vào Phần trên và Giá đỡ PSU.
• V7: Thay đổi vị trí của chân pin để Vỏ che Phần bên gắn vào Giá đỡ PSU cho dễ lắp ráp hơn. Tăng nhẹ chiều dài của Vỏ che Phần trên và Phần bên để vừa vặn hơn.

CẢNH BÁO: Giá đỡ PSU V18 và Vỏ che PSU V7 chưa được thử nghiệm.
