Hộp Đựng Đồ Nghề & Phụ Kiện Gridfinity Cho Xe Đạp Điện Cube (Và Các Loại Khác)

Bạn cũng đang tìm kiếm phụ kiện đi kèm với xe mới hay đồ nghề, phụ tùng thay thế?

Tôi mới mua xe đạp mới và đi kèm với nó là rất nhiều giấy tờ (sách hướng dẫn, mô tả, …) cũng như một số phụ tùng thay thế hoặc dụng cụ điều chỉnh. Tôi phải cất chúng ở đâu cho tiện tìm khi cần?

Cho những mục đích tương tự, tôi đã quen với việc tự làm các hộp đựng đồ nghề cá nhân. Từ khi học được chút về GRIDFINITY, tôi đã nảy ra ý tưởng chế tạo một chiếc hộp dựa trên các khay của gridfinity.

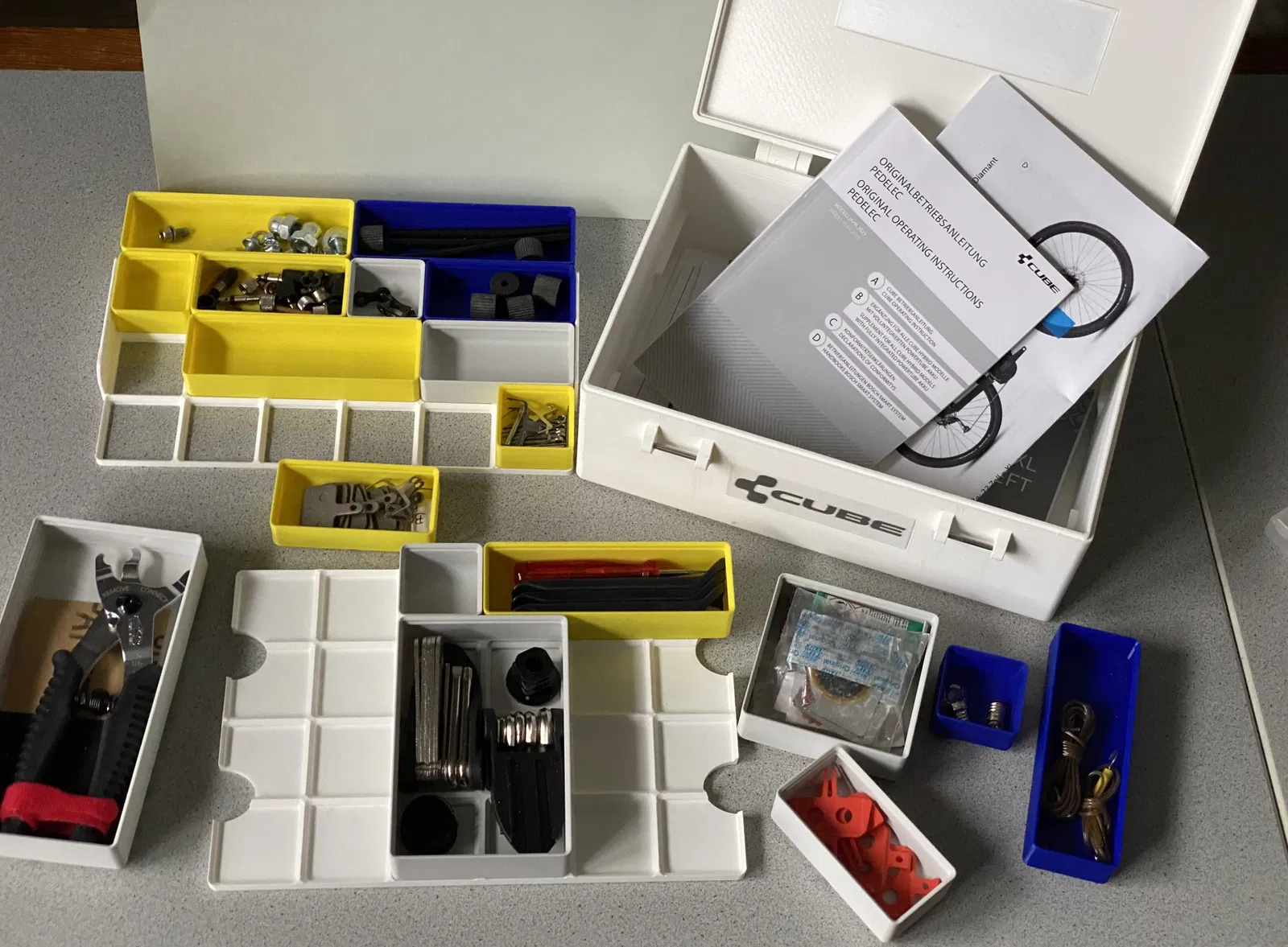

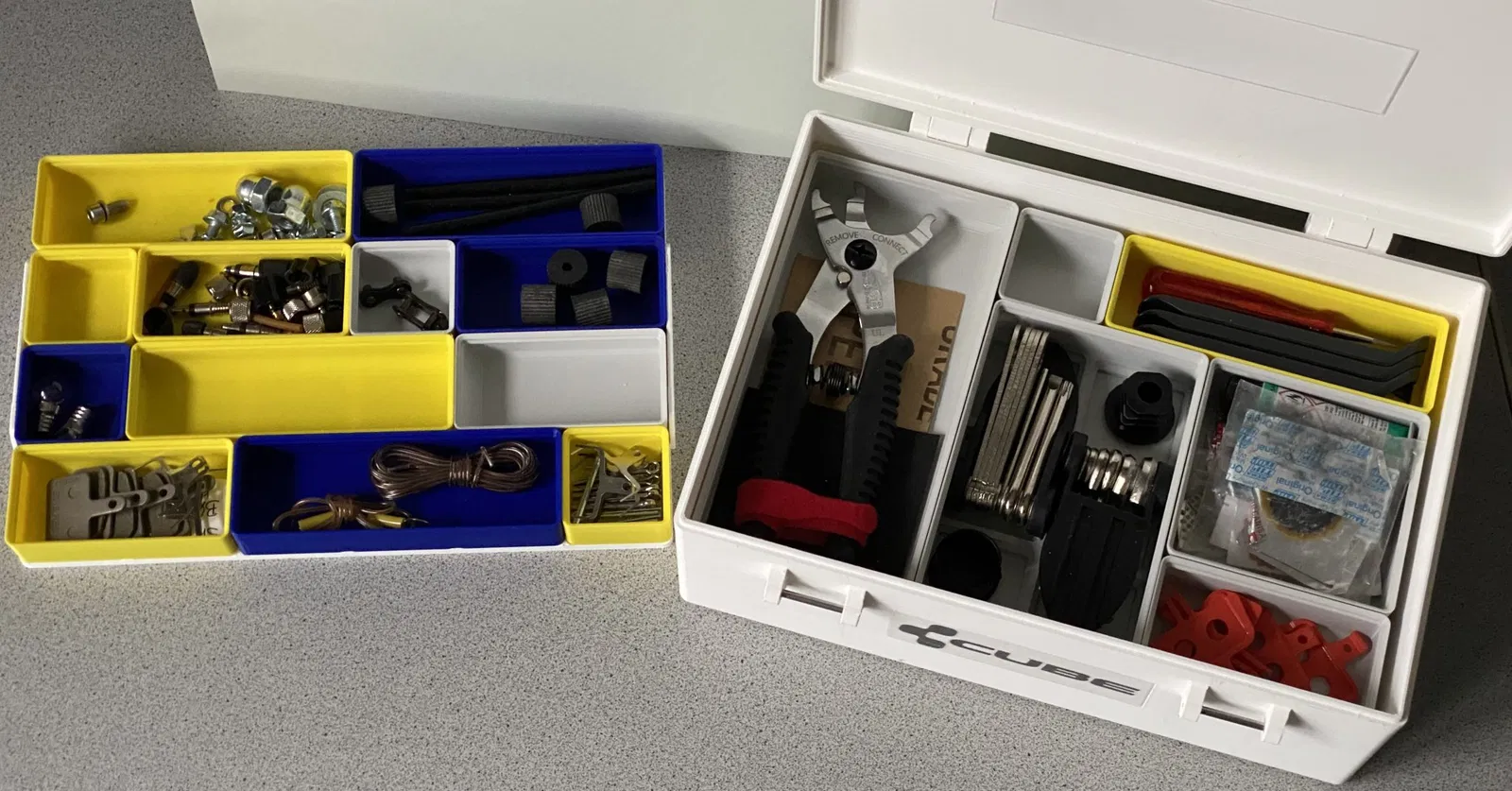

Vì vậy, trong TinkerCAD, tôi đã tạo ra một hộp đựng đồ nghề có kích thước 4x6 theo chuẩn gridfinity. Tôi làm hộp này với ba (3) tầng: tầng 1 là đáy để đựng giấy tờ và sách hướng dẫn. Một tấm lưới dày hơn (tầng 2) có các lỗ truy cập được đặt trên một số tam giác đỡ, để tôi có thể lấy tấm lưới ra. Tầng 2 được lấp đầy bởi các khay có chiều cao 31.75mm (đơn vị chiều cao = 4). Phía trên đó là một tấm lưới khác và có các chốt ở mỗi cạnh ngắn, để có thể lấy toàn bộ tấm lưới ra. Tầng 3 được lấp đầy bởi các khay có chiều cao 24.75mm (đơn vị chiều cao = 3). Bạn cũng có thể đổi chiều cao, ví dụ: 31.75mm ở tầng 3 và 24.75mm ở tầng 2.

Nhưng chiếc hộp được thiết kế sao cho (xem phần file) tấm lưới đầu tiên là tấm lưới đáy kín, sau đó là một tầng khay, rồi đến tấm lưới "mở", thêm một bộ khay nữa, sau đó là nắp kín, và chiếc hộp đã đầy.

Tấm lưới 4x6 cho phép tôi có nhiều biến thể sắp xếp các khay tiêu chuẩn 1x1, 2x1, 3x1, 2x2, 2x3, … Đây là hệ thống linh hoạt nhất để sắp xếp các bộ phận, dụng cụ, vv. mà tôi từng trải nghiệm.

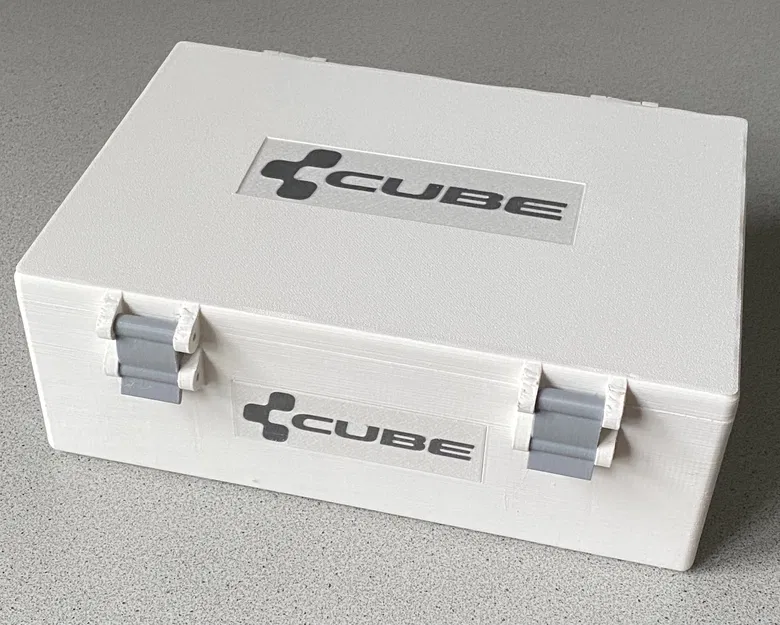

Chiếc hộp chính có hai phiên bản, một phiên bản có vùng lõm để gắn một tấm tùy chỉnh (tôi chọn logo Cube), phiên bản thứ hai không có vùng lõm. Nếu muốn, bạn có thể thêm bộ phận gia cố (reinforcement-stl) cho mặt sau của hộp, cho phép bạn dựng hộp đứng thẳng. Bạn có thể có nguy cơ các bộ phận trong hộp bị trộn lẫn. Vì vậy, tôi quyết định không sử dụng bộ phận gia cố.

Tương tự với nắp, có hai phiên bản.

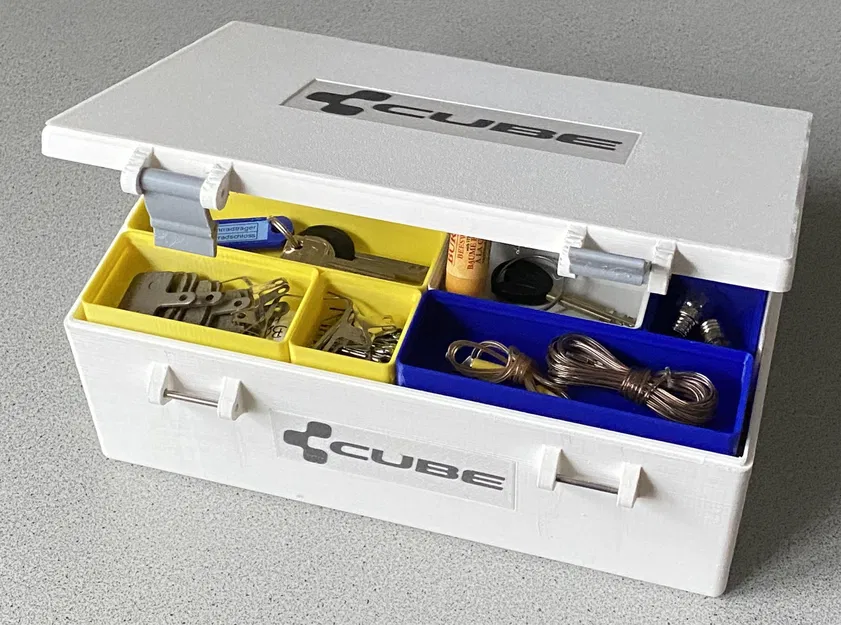

Bản lề được lấy từ một người khác (@MichalFanta) của Michal Fanta's S-box. Cảm ơn vì bản lề này.

Chỉ một vài khay được đề cập trong bài viết này. Trên Printables có hàng ngàn khay để tải về.

Tôi đã in các bộ phận bằng PLA, dán các tấm tùy chỉnh. Bản lề bằng PETG. Đối với bản lề, tôi đã sử dụng các chốt tròn 30/35mm thay vì ốc M3x30/35mm. Tôi thấy chốt tròn trông thanh lịch hơn một chút. Tùy bạn quyết định!

Vì kích thước vượt quá 250mm nên không may bạn không thể in trên Prusa MK3/MK4, tôi đã in trên máy Voron 2.4 (350) của mình. Việc thu nhỏ xuống khoảng 250mm để phù hợp với máy in MK3/MK4 bị giới hạn bởi thực tế là các khay cũng cần được thu nhỏ theo tỷ lệ phần trăm đó. Và khi đó bạn sẽ không tuân theo quy tắc của Gridfinity nữa. Hãy lưu ý điều này.

Một hộp 5x4 cũng có sẵn từ ngày 07-11-2023 https://www.f3d.vn/3d-model/63507-tieu-de-hop-gridfinity-da-nang-cho-luoi-4x5-tom-tat-mot-hop\

Dù sao đi nữa, tôi hy vọng bạn thích bài viết này, chúc bạn sắp xếp vui vẻ, in ấn vui vẻ.

Tôi đã thêm hai tấm phẳng (Mặt trước và Mặt trên) để bạn tự thiết kế theo ý mình và thương hiệu xe của bạn!
