Kẹp Cầm Tay Handi-Clamp In 3D

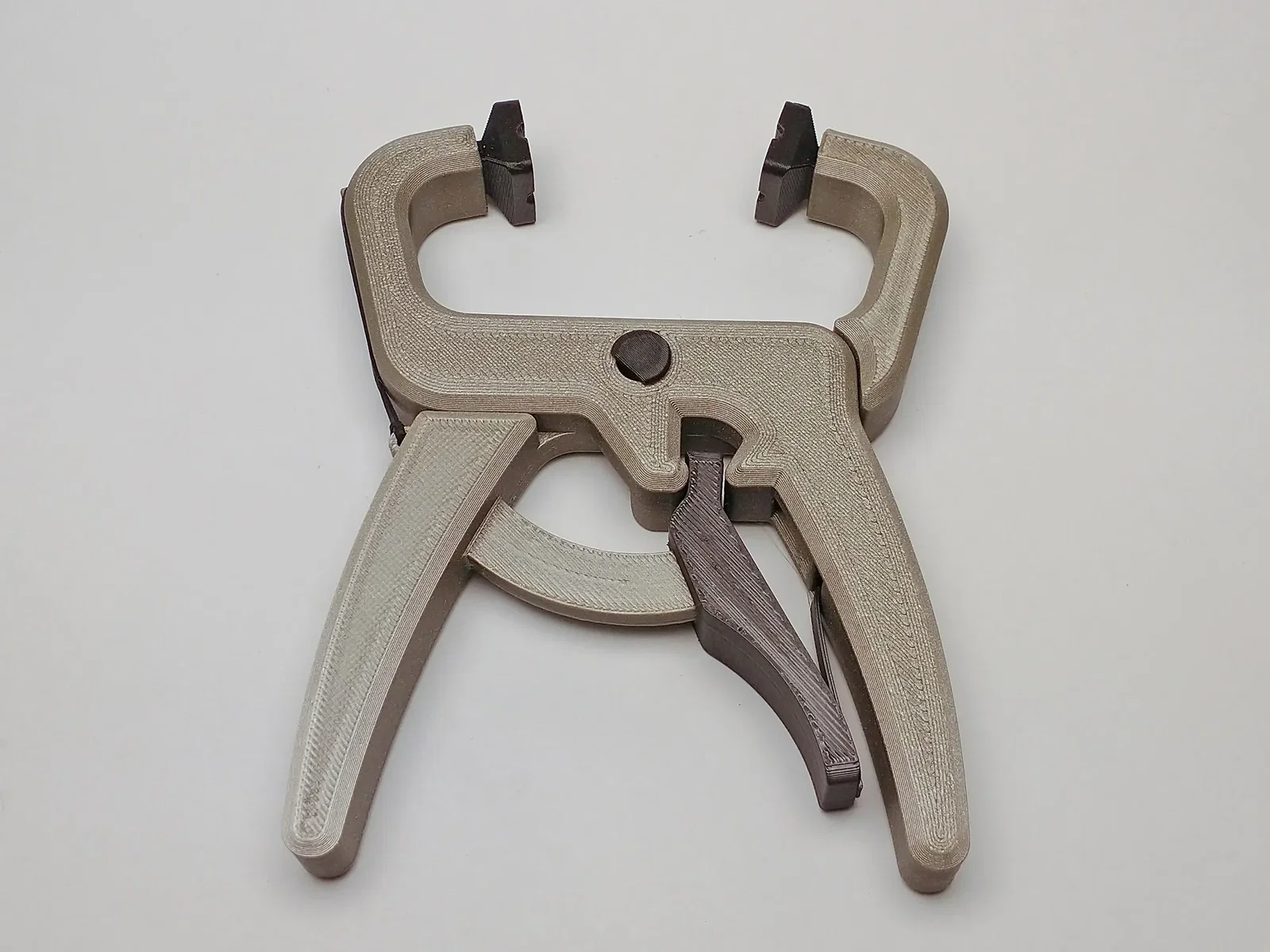

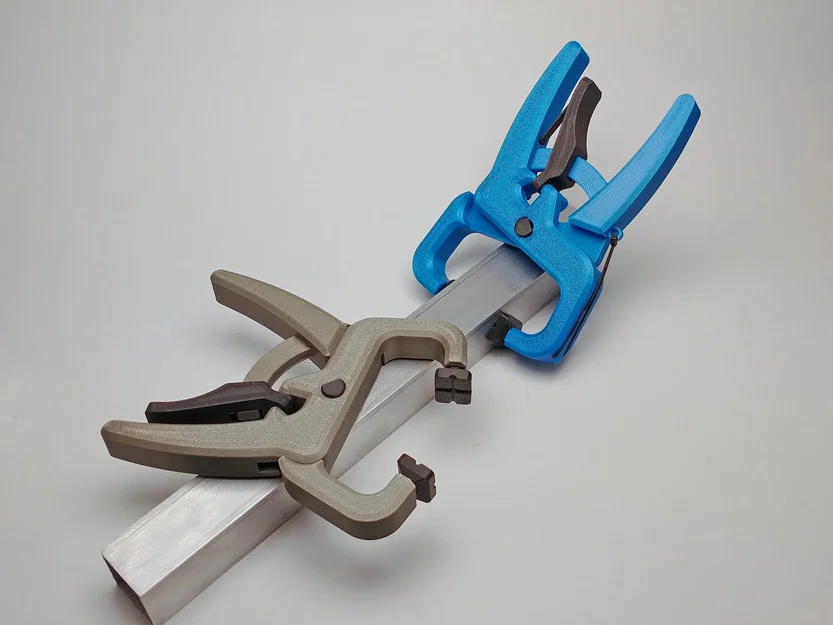

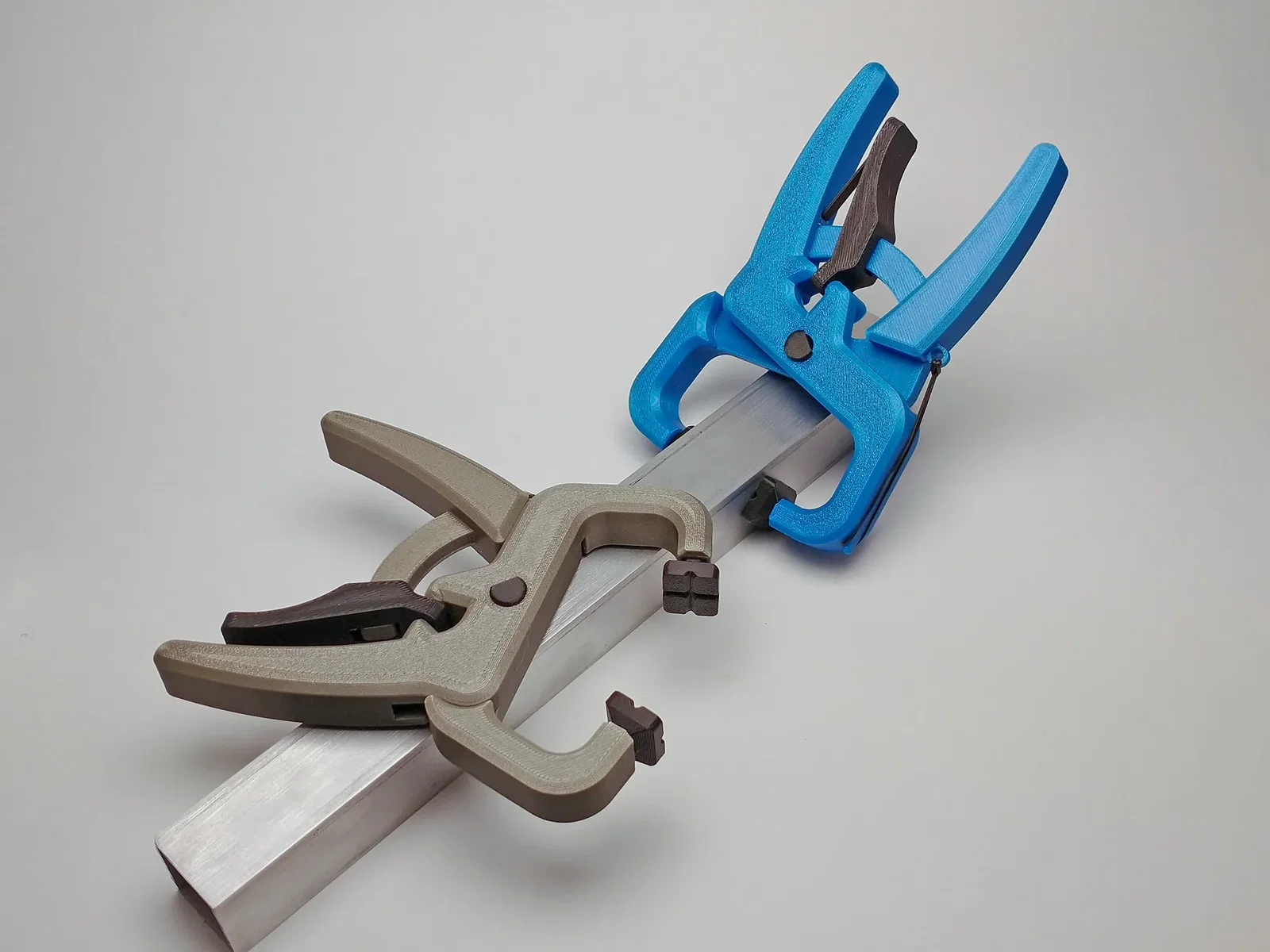

Phiên bản in 3D của Irwin Handi-Clamp. bóp tay cầm để đóng nó vào phôi và cơ chế khóa tự động sẽ giữ nó đóng. Chỉ cần nhấn vào cần gạt để mở. Tuyệt vời cho các công việc kẹp cần áp lực nhẹ và thao tác bằng một tay. Mở 0 - 39mm (0 - 1.5 in).

Mọi thứ được ép hoặc gắn vào nhau mà không cần keo hoặc chốt. Nếu bạn muốn kẹp tự động bật mở, bạn sẽ cần một dây chun nhỏ, loại hay đi kèm với hành lá.

In ấn Bạn muốn in cái này càng cứng càng tốt. Tôi đã sử dụng PLA với 5 đường viền và 30% độ đặc ruột. PLA chứa sợi carbon sẽ còn tốt hơn nữa. Tôi đã sử dụng độ dày lớp 0.2mm.

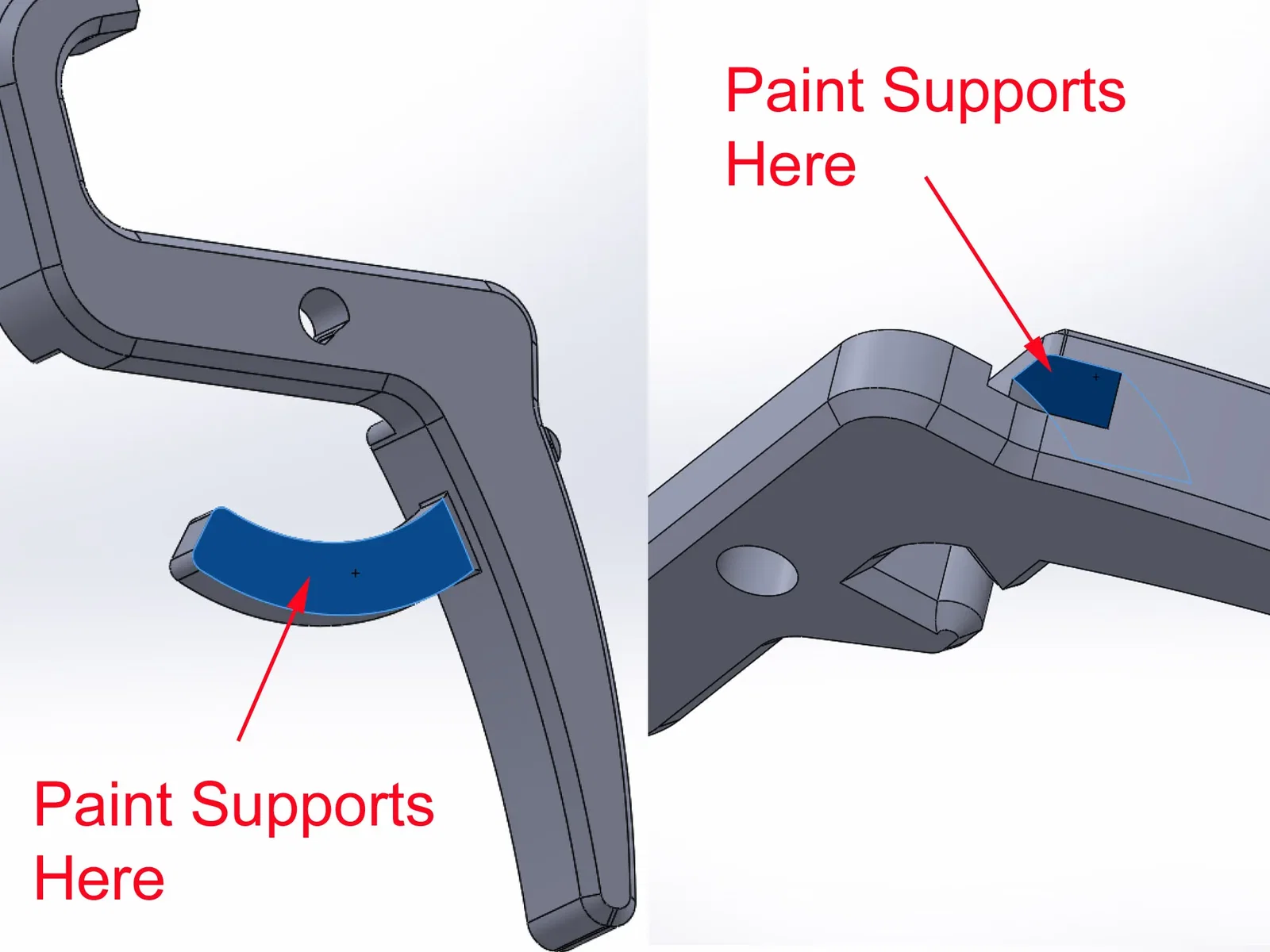

Thanh và cần gạt của kẹp cần một số bộ phận hỗ trợ ở các khu vực cụ thể, như chỉ trong ảnh cuối cùng. Tôi khuyên bạn nên tự vẽ các bộ phận hỗ trợ vào những chỗ cần thiết thay vì bật hỗ trợ tự động ở mọi nơi.

Lắp ráp Lò xo lá có một số gờ viền được thiết kế sẵn cần được bẻ đi trước. Sau đó, đặt chân ngắn của lò xo vào khe trong tay cầm bên cần gạt. Nó sẽ ấn vào vị trí.

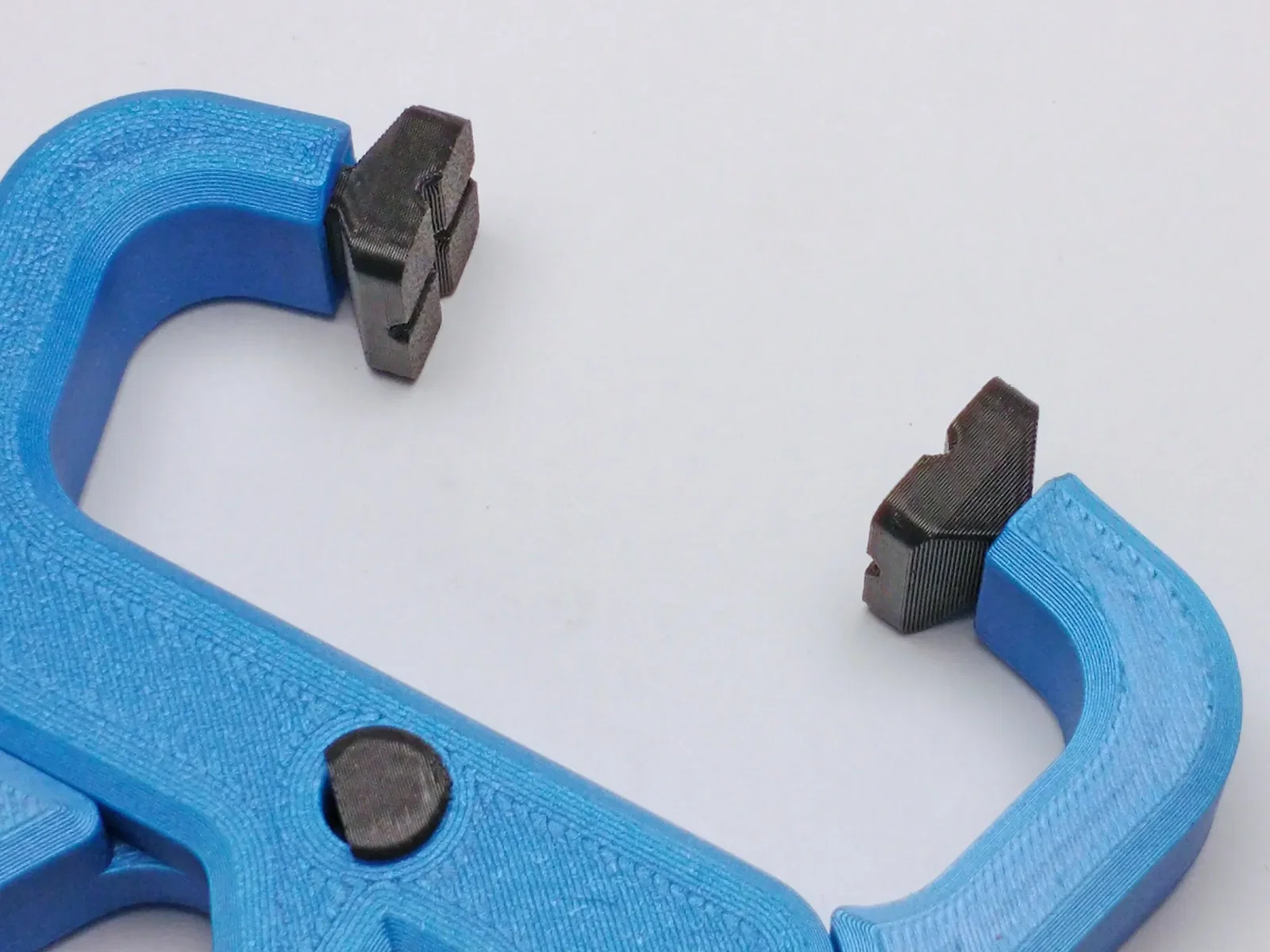

Sau đó, trượt cần gạt qua thanh cong ở bên thanh của tay cầm và đặt hai mảnh tay cầm lại với nhau. Chốt hình chữ D sẽ được ép chặt vào vị trí nhưng bạn có thể cần gõ nhẹ nó vào vị trí bằng búa nhỏ. (Nếu chốt của bạn hơi lỏng, bạn có thể thử in lại nó với tỷ lệ phóng to khoảng 0.5%.)

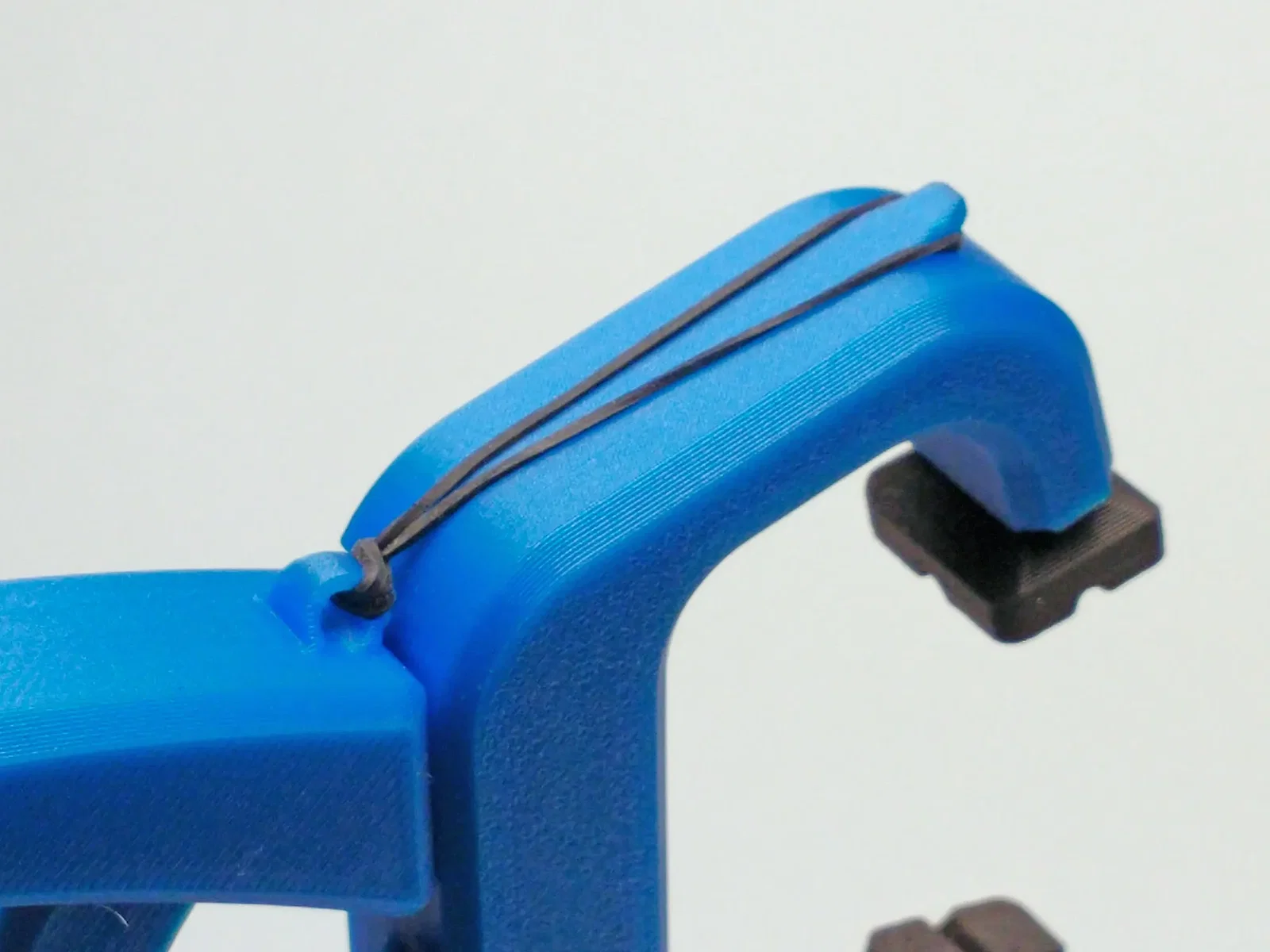

Để nó tự động bật mở, bạn cần luồn một dây chun mỏng qua lỗ khuyên ở bên thanh của tay cầm rồi móc đầu kia vào núm nhỏ ở bên kia như trong ảnh thứ năm.

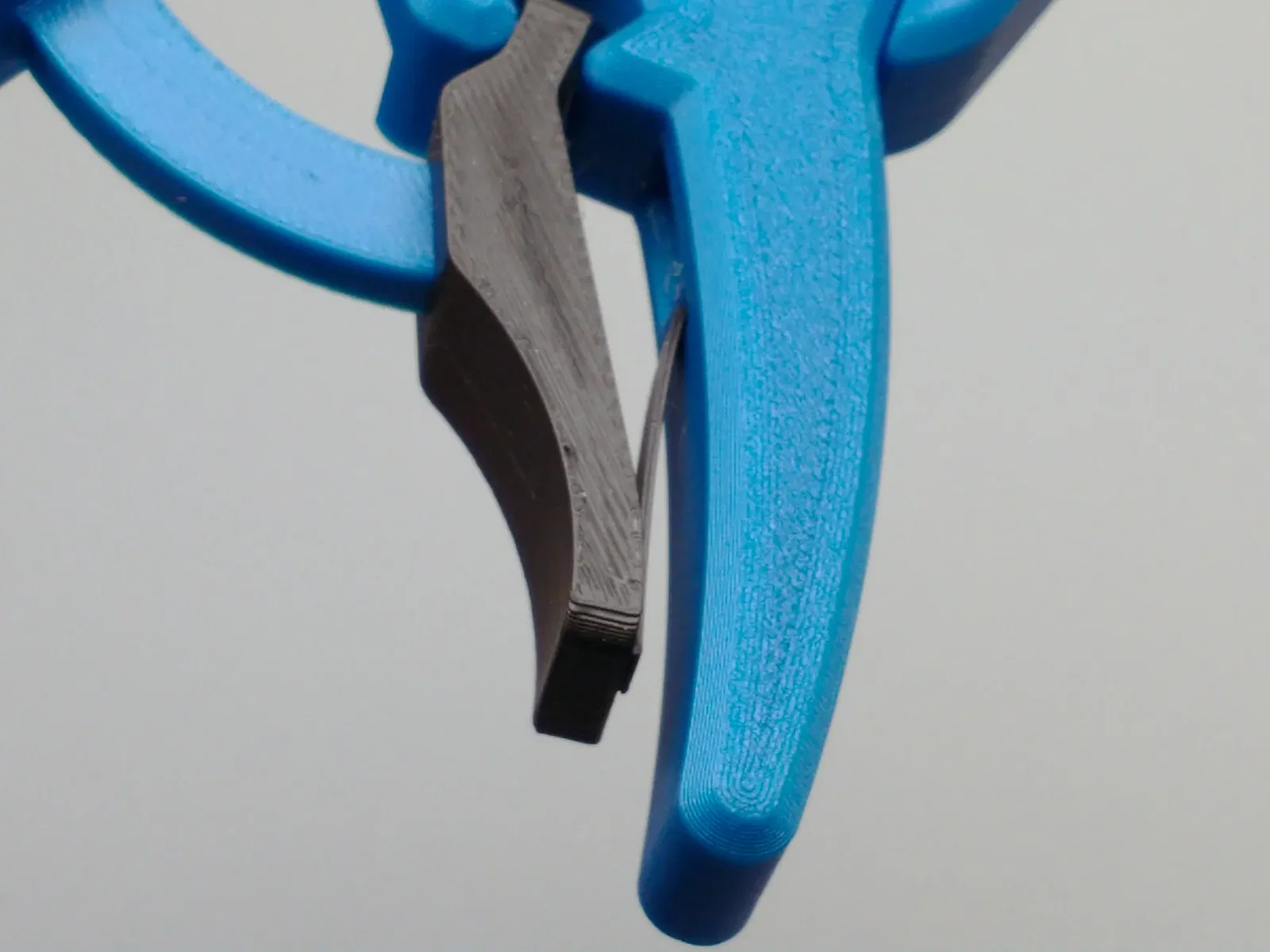

Sử dụng Bóp kẹp để đóng sẽ làm cho cần gạt trượt dọc theo thanh cong và nó sẽ tự khóa vào vị trí khi bạn ngừng bóp. Nhấn vào đầu cần gạt sẽ làm nó mở khóa. Lưu ý rằng lò xo lá nhỏ có thể không chạm vào đầu cần gạt sau khi kẹp đã khóa. Nhiệm vụ của lò xo là tạo áp lực nhẹ ban đầu lên cần gạt để bắt đầu khóa trên thanh. Khi bạn ngừng bóp kẹp, nó sẽ uốn cong trở lại và lò xo sẽ không còn chạm vào cần gạt nữa, nhưng cơ chế khóa tự động vẫn sẽ được kích hoạt.

Và ở đây 3Dprintsmith đã đăng một video về công trình lắp ráp kẹp của anh ấy.
