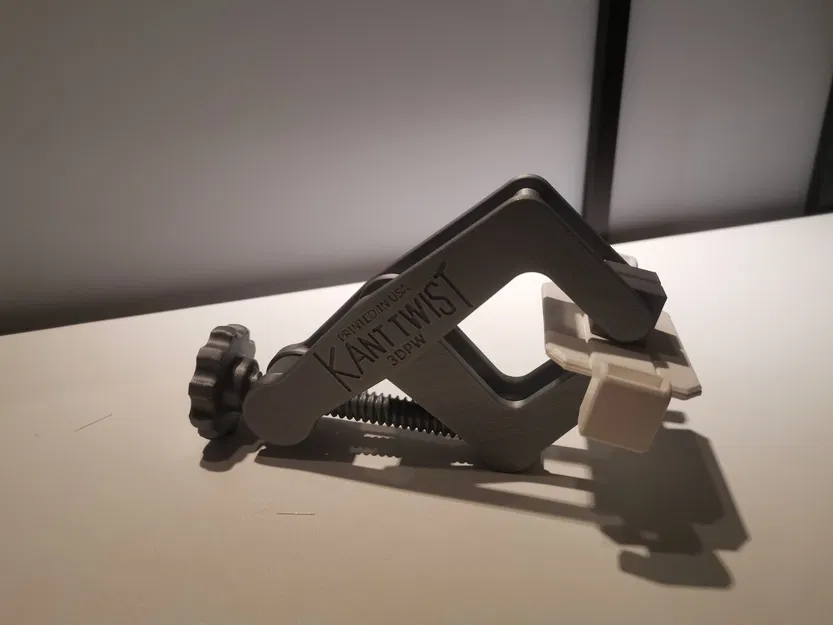

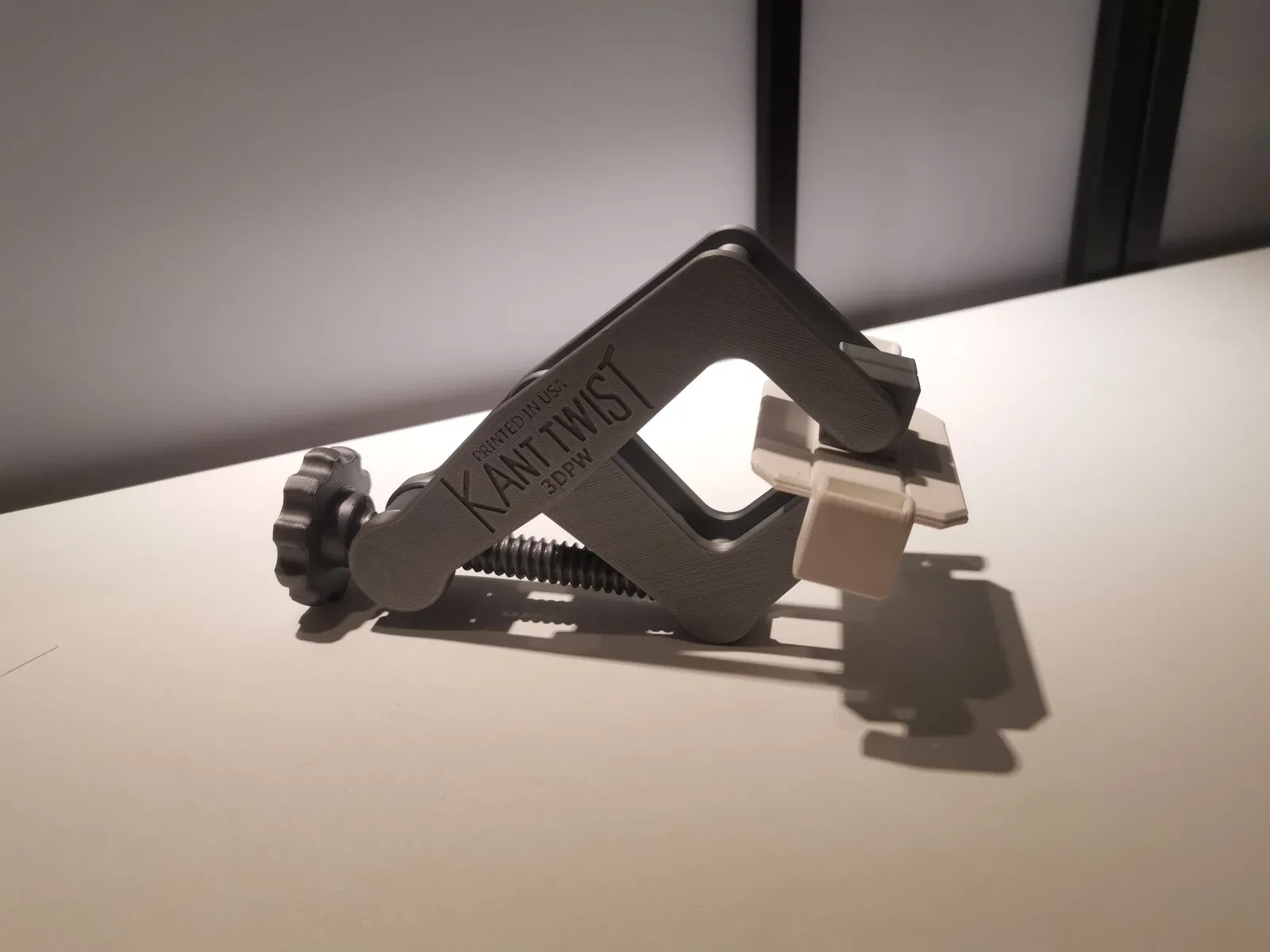

Kẹp Kant Twist tiện lợi từ Mr Mulac

Tất cả công lao thuộc về ông Mulac của 3D Printing World vì thiết kế suy nghĩ kỹ lưỡng của ông.

Tôi là một fan hâm mộ lớn của thiết kế này. Đây là một trong những bản in đầu tiên của tôi cách đây khoảng 2 năm (năm 2021). Tôi đã sử dụng cái kẹp này rất nhiều lần để dán các bộ phận lại với nhau.

Như đã viết ở trên, đây không phải là thiết kế của tôi, thiết kế gốc không còn khả dụng nữa nhưng tôi nghĩ chúng ta nên tôn vinh người đã tạo ra nó.

Lưu ý quan trọng, các tệp được tạo ra bằng inch nhưng prusaslicer có thể tính lại chúng sang cm/mm

Hướng dẫn/Khuyến nghị In Ấn (Từ ông Mulac):

In theo các hướng đã cung cấp.> > Tôi đã in tất cả trừ ren với 3 đường viền và 25% độ đặc.> > Tôi đã in ren với 6 đường viền và 50% độ đặc.

Bạn cần mỗi bộ phận 1 lần, ngoại trừ hai cái này:

• 2x Clevis
• 6x Pin khóa

Ghi chú Lắp ráp (Từ ông Mulac):

Các cánh tay không dễ dàng tách ra, tôi không khuyên bạn nên lắp chúng lại trừ khi bạn đã có tất cả các bộ phận ở nơi.> > Nếu bạn phải tách chúng ra, hãy chắc chắn kéo chúng ra đều, nếu chúng bị lệch khi bạn kéo ra, các chốt có thể bị gãy.

Hướng dẫn Lắp ráp (Tôi không nhớ chính xác cách tôi lắp ráp cái này, có thể ai đó in cái này và có thể giúp tôi sửa lại.)

1. Vặn đai ốc qua ren, với phần tròn hướng về tay cầm
2. Lấy hai cái clevis và đặt nó lên trên đầu ren
3. Lấy cánh tay cái ngắn và đặt miếng đệm nhỏ lên trên nó.
4. Đặt cánh tay cái ngắn lên trên
5. Đặt đai ốc vào cánh tay cái lớn và gắn miếng đệm lớn
6. Lấy phần nam lớn và ấn nó lại với nhau.
7. Bảo đảm các bộ phận bằng các chốt khóa. (Khớp rất chặt, có thể cần một chút lực nhưng hãy cẩn thận, các chốt dễ bị gãy)
