Bộ sạc UV tự động cho đĩa Disc Golf phát sáng vòng đêm

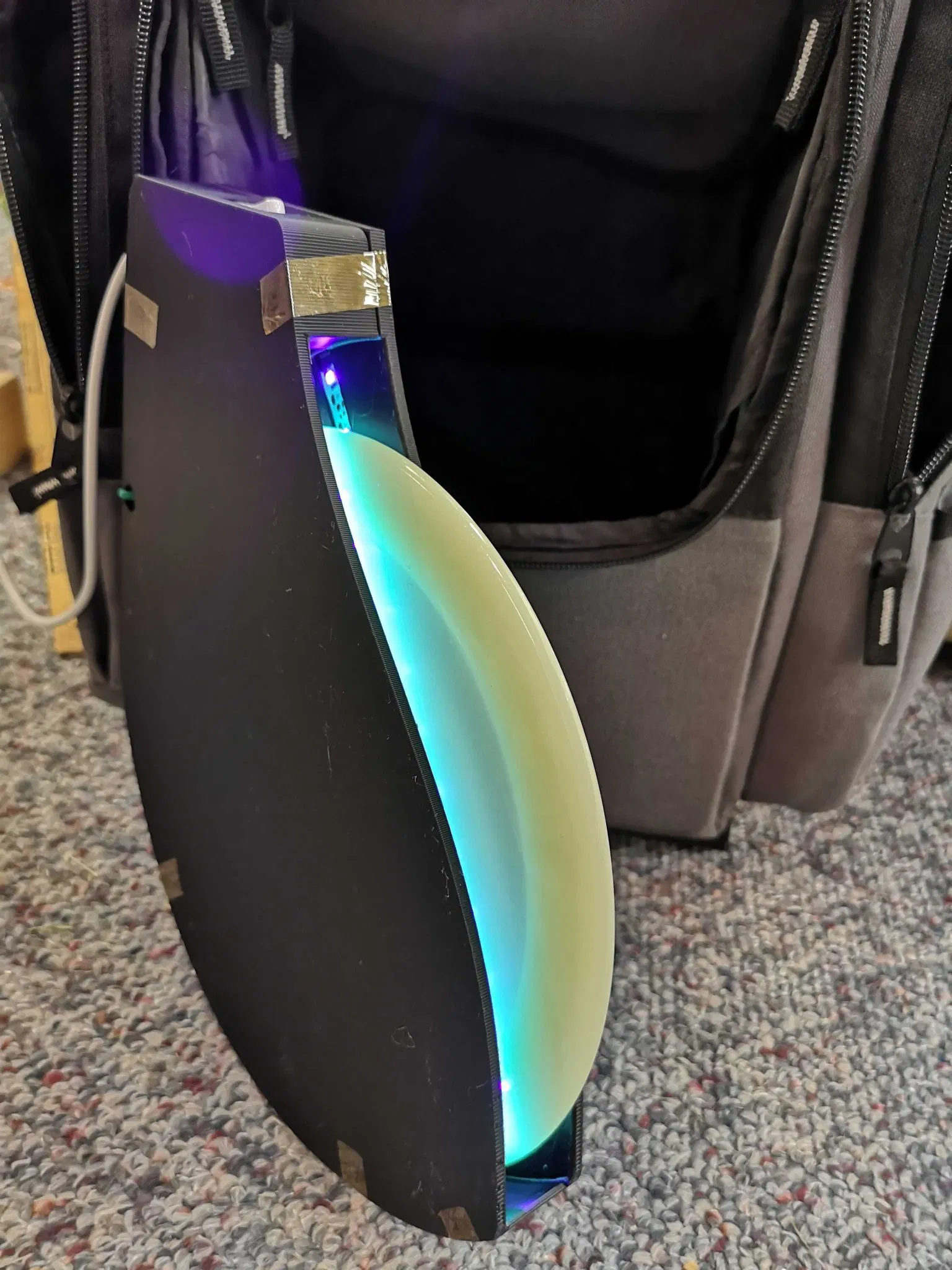

Thêm cái ống lót này vào túi của bạn để sạc nhanh đĩa phát sáng cho các vòng chơi disc golf ban đêm! Đèn LED sẽ tự động bật khi bạn cho đĩa vào, và tự động tắt khi lấy ra!

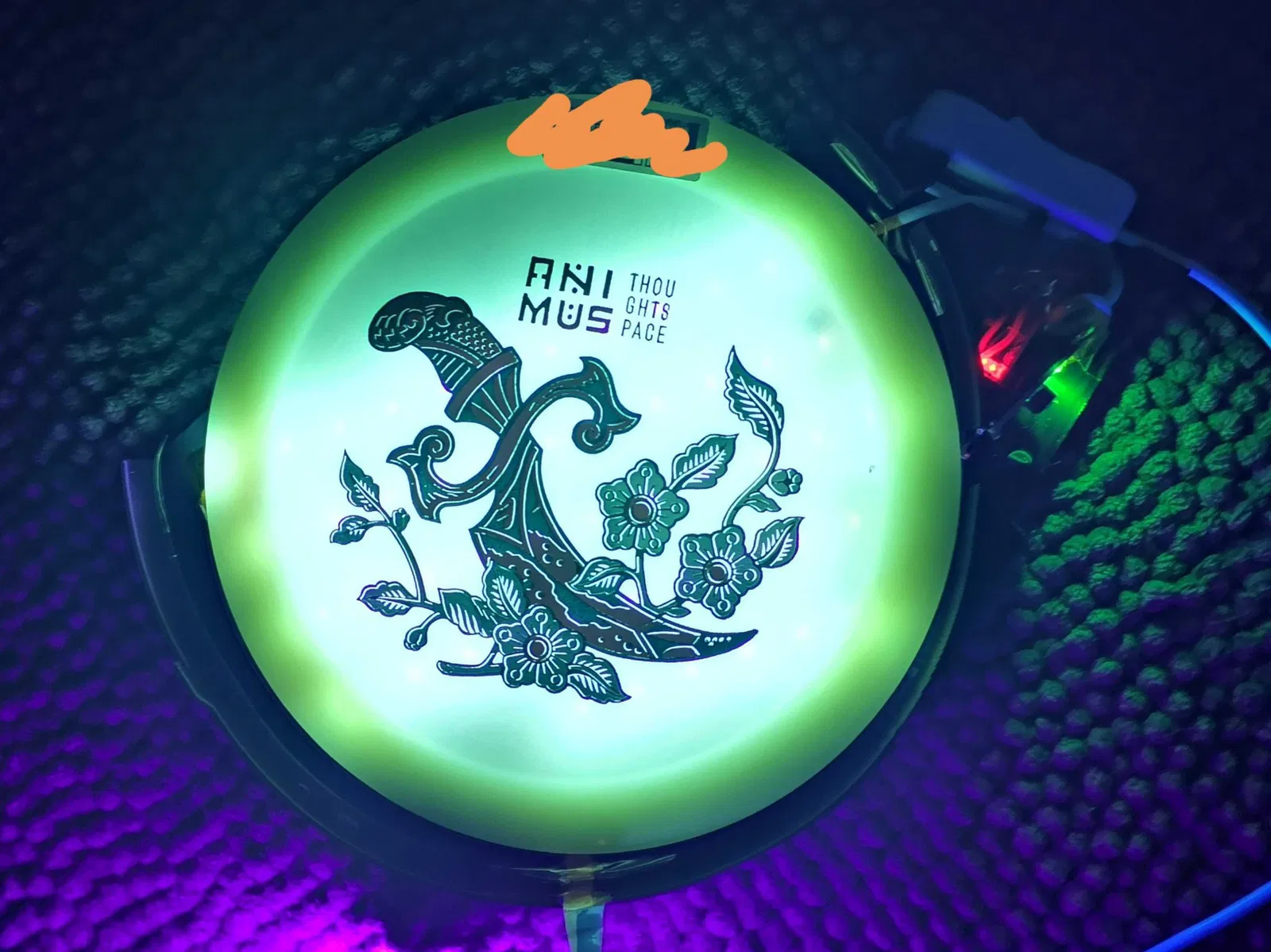

Đang hoạt động: https://imgur.com/a/RKgI1TQ

Và một cú ném: https://imgur.com/a/E5Yhxyi

Chỉnh sửa: Giờ đã có file Fusion cho cái này vì tôi đã chuyển đổi được chúng.

Bản in 2 mảnh này tạo ra một ống lót nhỏ để chứa các bộ phận điện tử một cách an toàn, tránh bị vướng víu, và có các rãnh cho đèn LED.

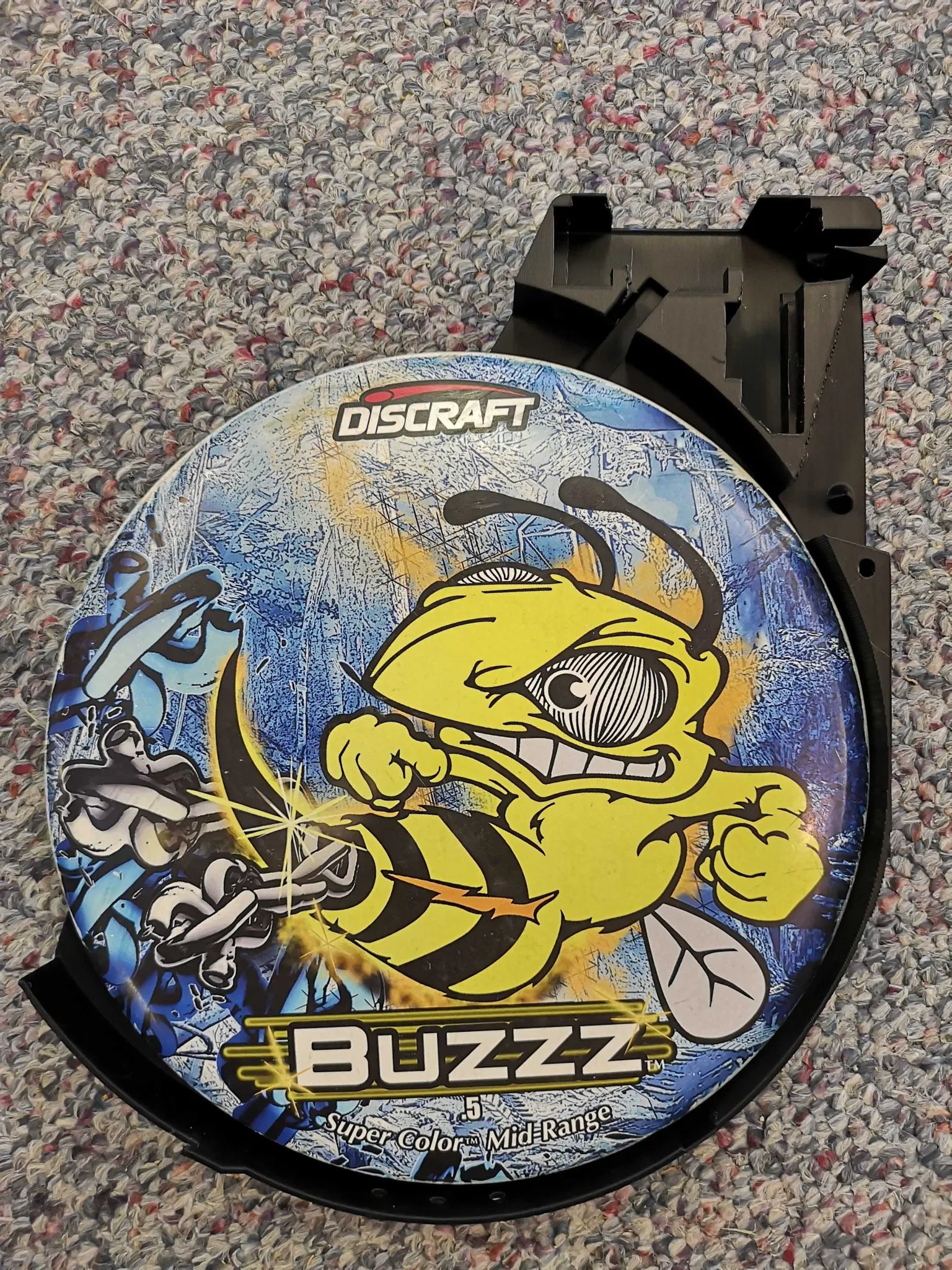

Nó đủ vừa vặn vào hầu hết các túi vì nó không lớn hơn đĩa là bao (tôi thì bỏ vừa vào túi MVP voyager lite của tôi).

Món duy nhất không được bao bọc bằng nhựa là bộ nguồn USB (pin), vì tôi không muốn giới hạn lựa chọn đó (và hầu hết mọi người đều có sẵn vài cái). Dây USB chạy ra phía sau thiết bị từ công tắc, và có thể dễ dàng luồn lên một túi khác (hoặc bất cứ đâu) để cắm vào.

Lưu ý: Bản Rev4 là phiên bản mới nhất.

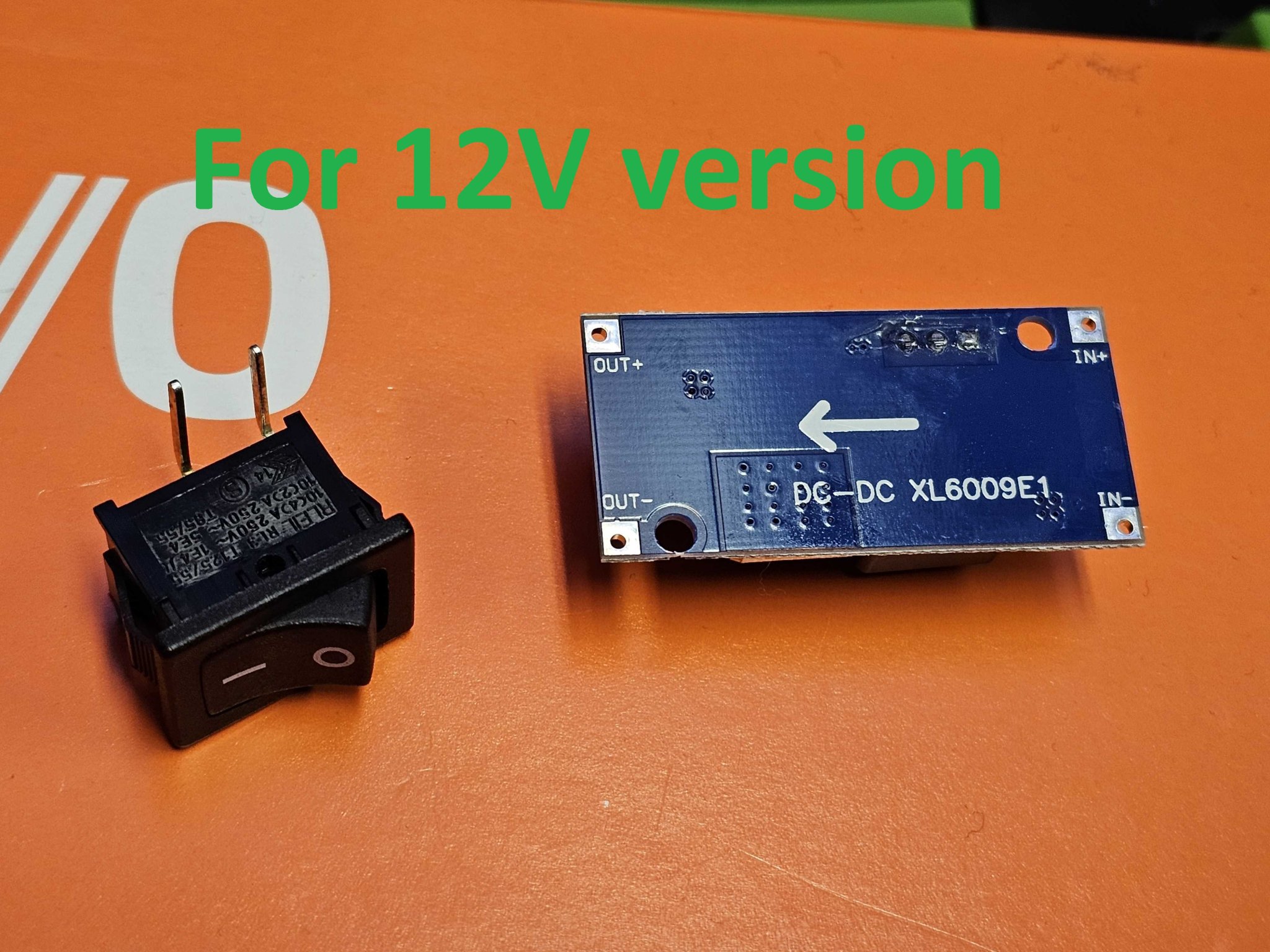

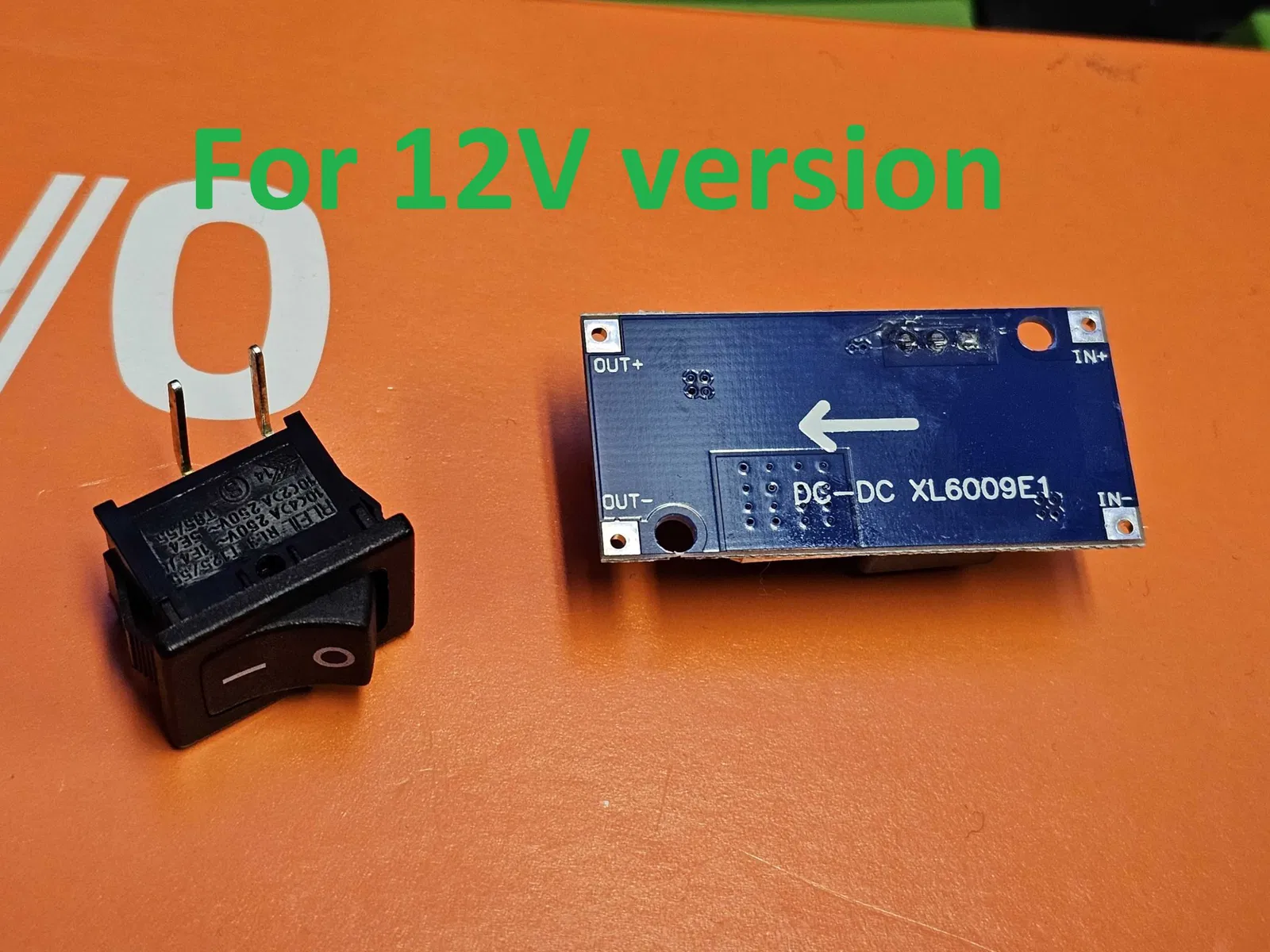

Lưu ý: Hiện tại có bản Rev4 thay thế “circuitside” cho đèn LED 12V, có bố cục bên trong đơn giản hơn và các lỗ gắn cho bộ chuyển đổi tăng áp XL6009E1 (vít tự cắt M2). Mạch vẫn giống nhau, nhưng có bộ chuyển đổi tăng áp giữa relay (vẫn là 5V) và đèn LED (giờ là 12V). Vì nó thay thế công tắc inline 5V-LED, nên giờ có một lỗ vuông đơn giản cho công tắc bật/tắt dạng rocker 20x13mm (nếu bạn muốn có công tắc).

Danh sách bộ phận:

• Relay 5V (bản in có kích thước cho một cái như thế này https://www.amazon.ca/dp/B07YFGSK5Q
• Cảm biến tiệm cận 5V (bản in có kích thước cho một cái như thế này https://www.amazon.ca/dp/B00XAGSWR4
• 2m đèn LED UV, lý tưởng nhất là có công tắc và phích cắm USB đi kèm (bản in có kích thước cho một cái như thế này https://www.gpuy.com/gpuy/product/B0B9BMBV1N
• Bất kỳ bộ nguồn/pin USB nào
• Vít tự cắt M2 5mm hoặc tương tự
• Bu lông và đai ốc M4 15mm, hoặc dây rút

Tổng chi phí cho một bộ đơn vị, giả sử nhựa ở mức 30 đô la CAD/kg = ~29 đô la CAD

Lưu ý: Tia UV sẽ siêu sạc các vật liệu phát sáng trong bóng tối, vì vậy mặc dù bạn có thể sử dụng các loại đèn LED khác, tôi thực sự khuyên bạn nên dùng đèn UV.

Chỉnh sửa: Tôi đã thêm một vài phiên bản khác, một phiên bản rev3 với một lỗ bu lông M4 15mm bổ sung ở dưới cùng cho những ai không muốn dán kín, và một phiên bản rev4 của mạch bao gồm cả móc túi được tích hợp sẵn (vì lỗ bu lông ở dưới cùng làm nó không tương thích với móc in thêm).

Chỉnh sửa2: Ngoài ra còn có một phiên bản cập nhật với các mảnh cắt đôi, và dung sai 0.1mm giữa các khớp nối kiểu ghép hình. Bạn có thể dán các mảnh lại với nhau để tạo thành 2 nửa trước khi bắt bu lông các nửa lại với nhau như bình thường. Phiên bản này dựa trên phiên bản rev4 có móc tích hợp, vì móc rất tiện dụng. Các mảnh này sẽ vừa khít trên prusa mini (giường in 18x18cm).

Hướng dẫn lắp ráp:

LƯU Ý: Thay vì hàn bất cứ thứ gì, bạn chỉ cần dùng đèn LED và sử dụng công tắc đi kèm để bật tắt! Cách này không ngầu bằng, nhưng sẽ hoạt động tốt cho những người có pin lớn hơn và ít kiên nhẫn với mỏ hàn!

1. In cả hai nửa của ống lót, tôi đã sử dụng đầu phun p8 và chiều cao lớp 0.32 với PLA+, và bản in của tôi mất khoảng 16 giờ cho cả hai.

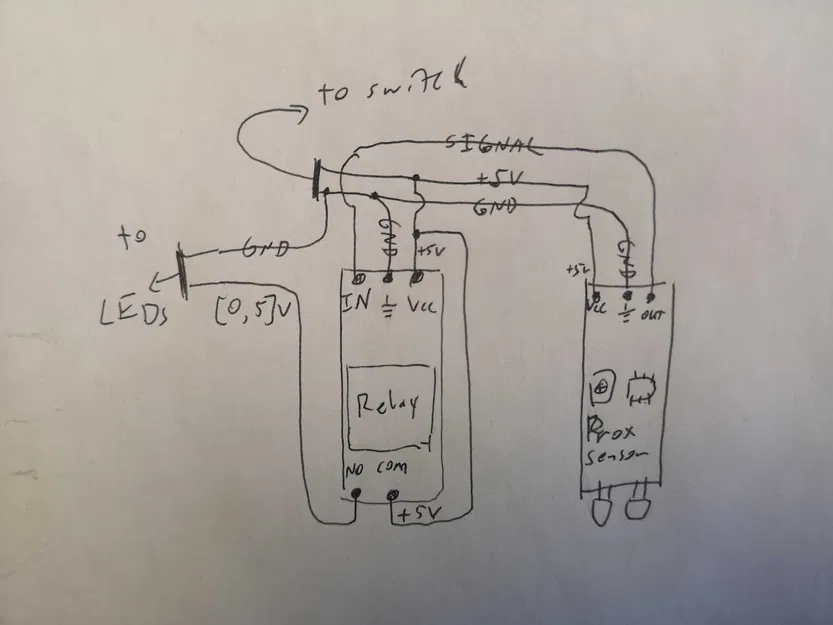

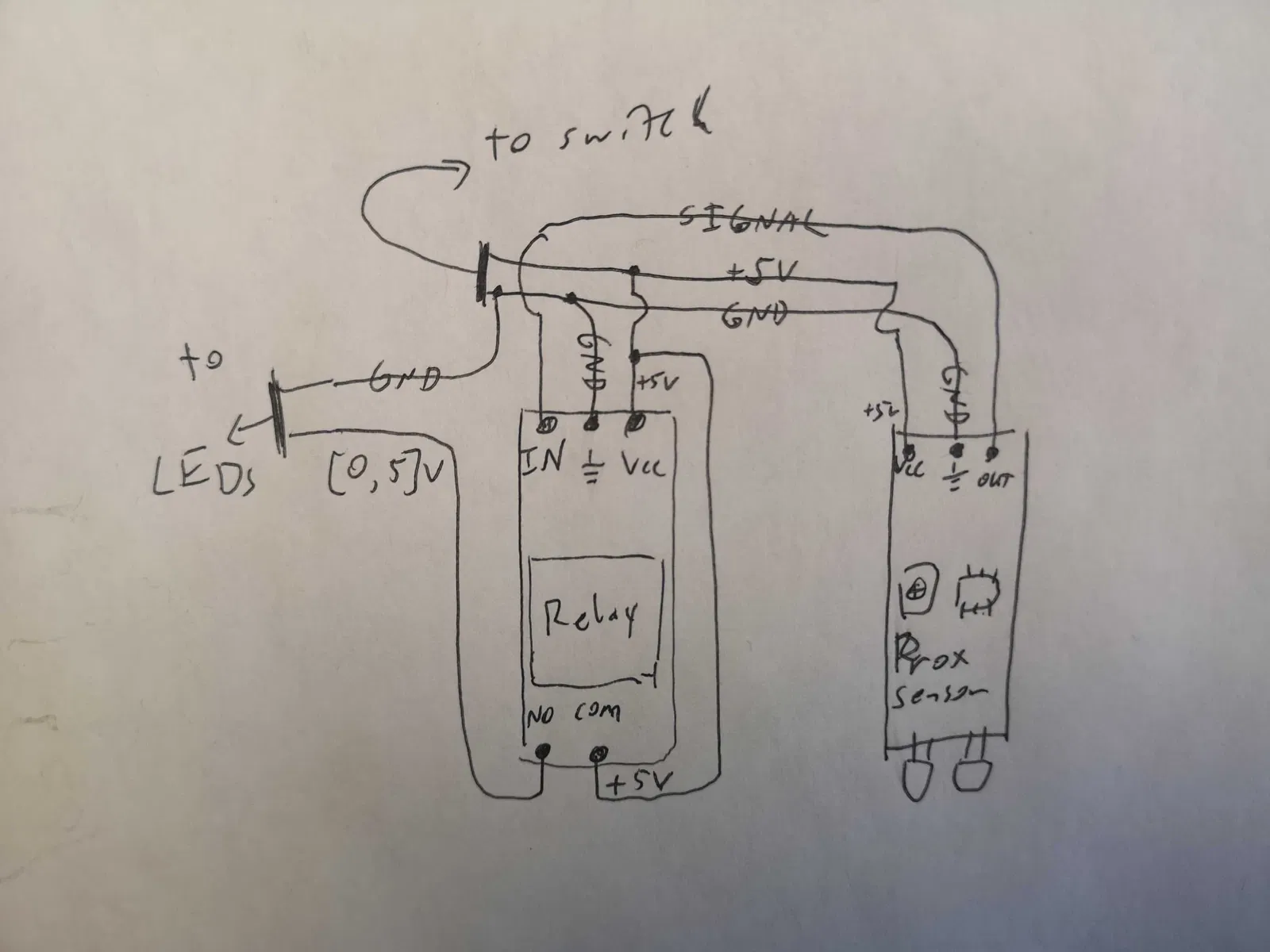

2. Sắp xếp các bộ phận vào mặt mạch của vỏ, lưu ý các cực của relay nên hướng lên trên về phía công tắc. Sử dụng sơ đồ mạch, đo và cắt các dây cần thiết.
3. Đi dây (nhớ là bạn đang cắt dây USB ở phía LED của công tắc, giữ nguyên phần công tắc→ USB đực!)

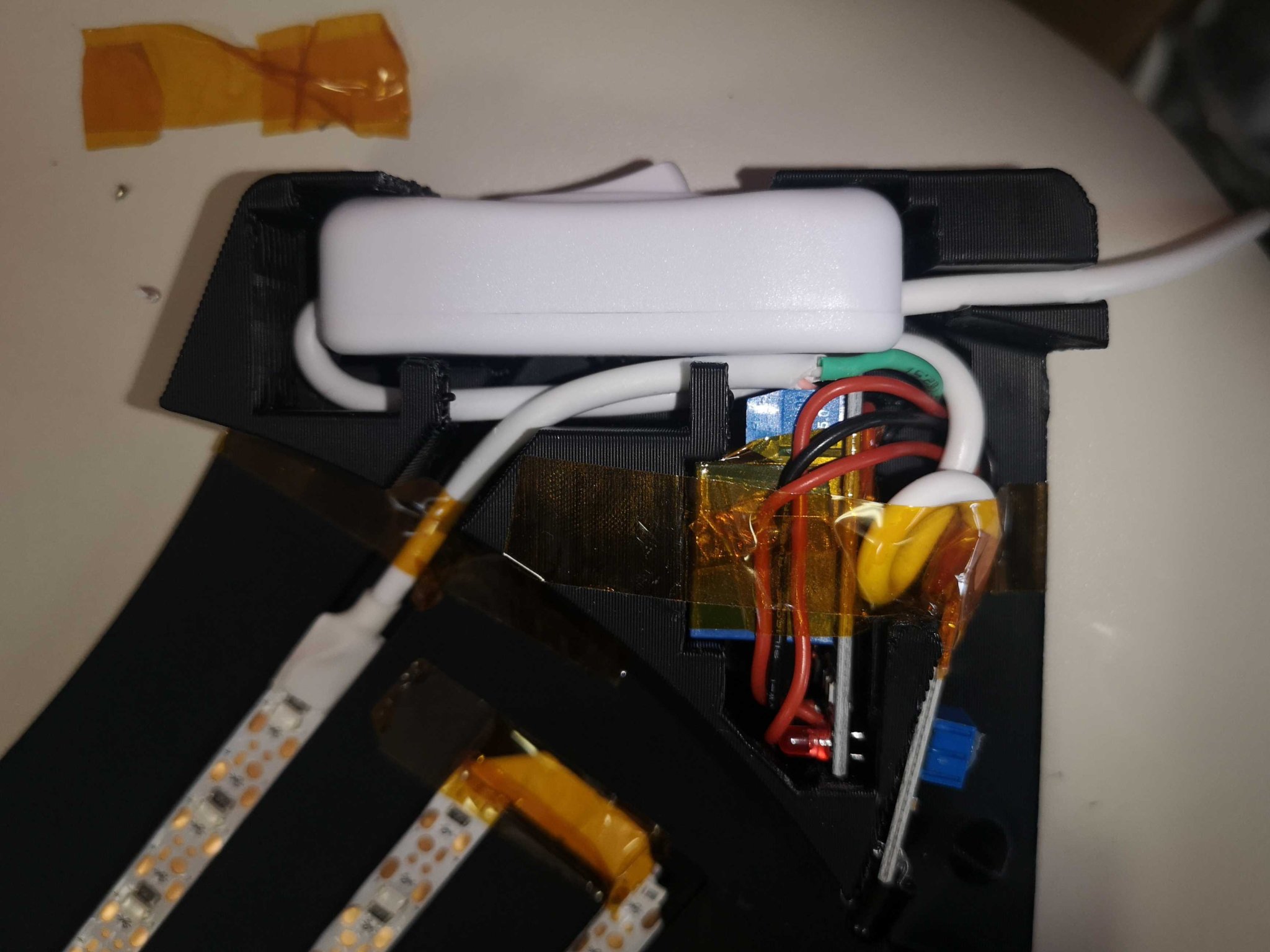

4. Lắp các bộ phận điện tử, vít tự cắt M2 dùng để cố định cảm biến tiệm cận (với đèn LED tiệm cận hướng xuống!).
5. Trước khi bắt đầu cho đèn LED vào các rãnh, bạn có thể điều chỉnh cảm biến tiệm cận. Bạn muốn nó gần như xoay hết về phía bên phải (phạm vi lớn hơn), và bạn có thể muốn uốn cong đèn LED tiệm cận một chút để đảm bảo chúng kích hoạt khi có đĩa. Cho và lấy một chiếc driver (khó phát hiện hơn putter) vào phần mạch của ống lót, và đảm bảo nó kích hoạt relay một cách nhất quán (và không tắt khi đĩa hơi rung lắc một chút). Dùng một ít keo nóng để cố định vị trí của chiết áp sau khi bạn đã điều chỉnh xong. Đây là một video nhanh (có âm thanh) về cách tôi điều chỉnh cảm biến tiệm cận https://imgur.io/a/vBqtyV9

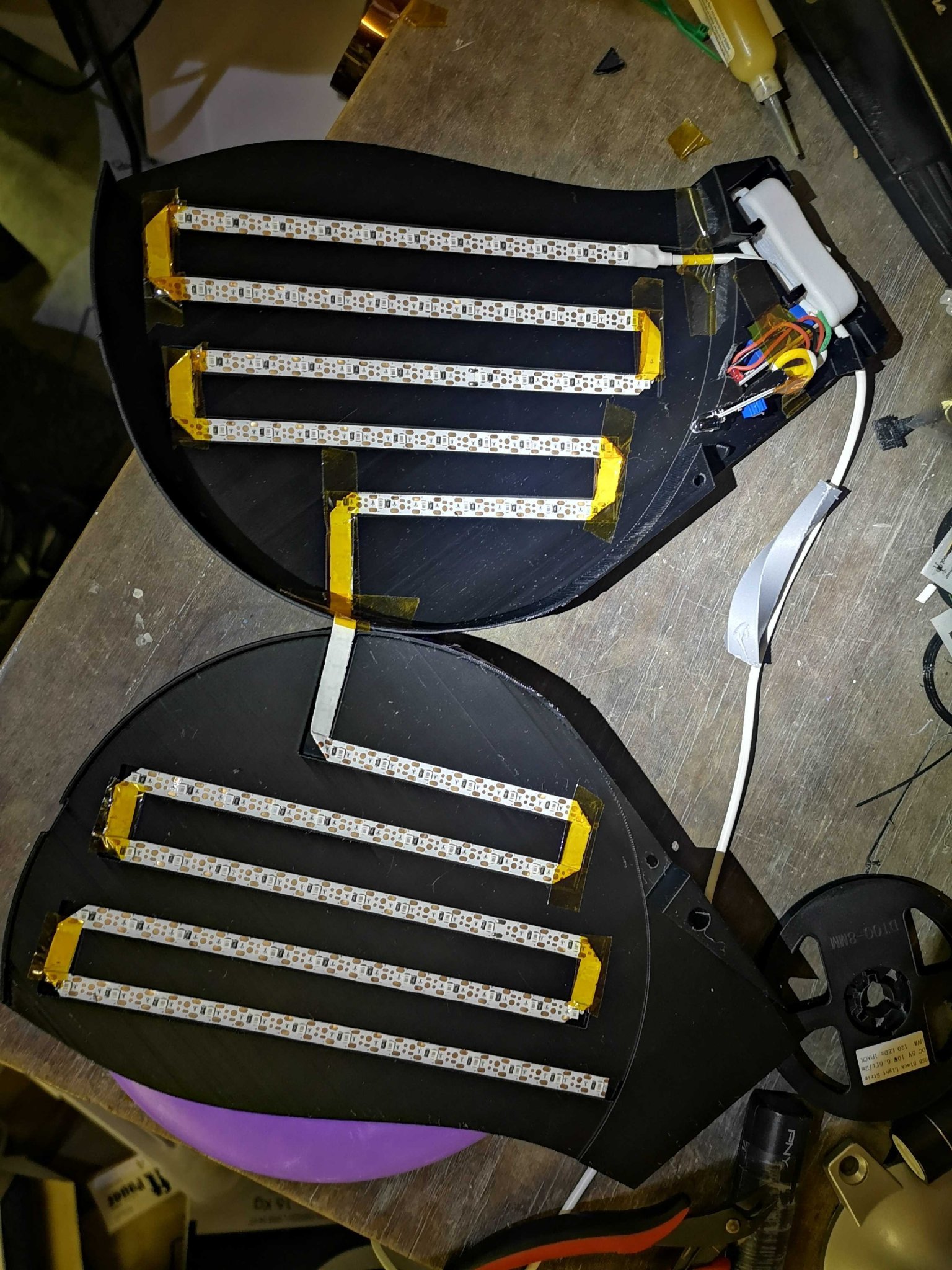

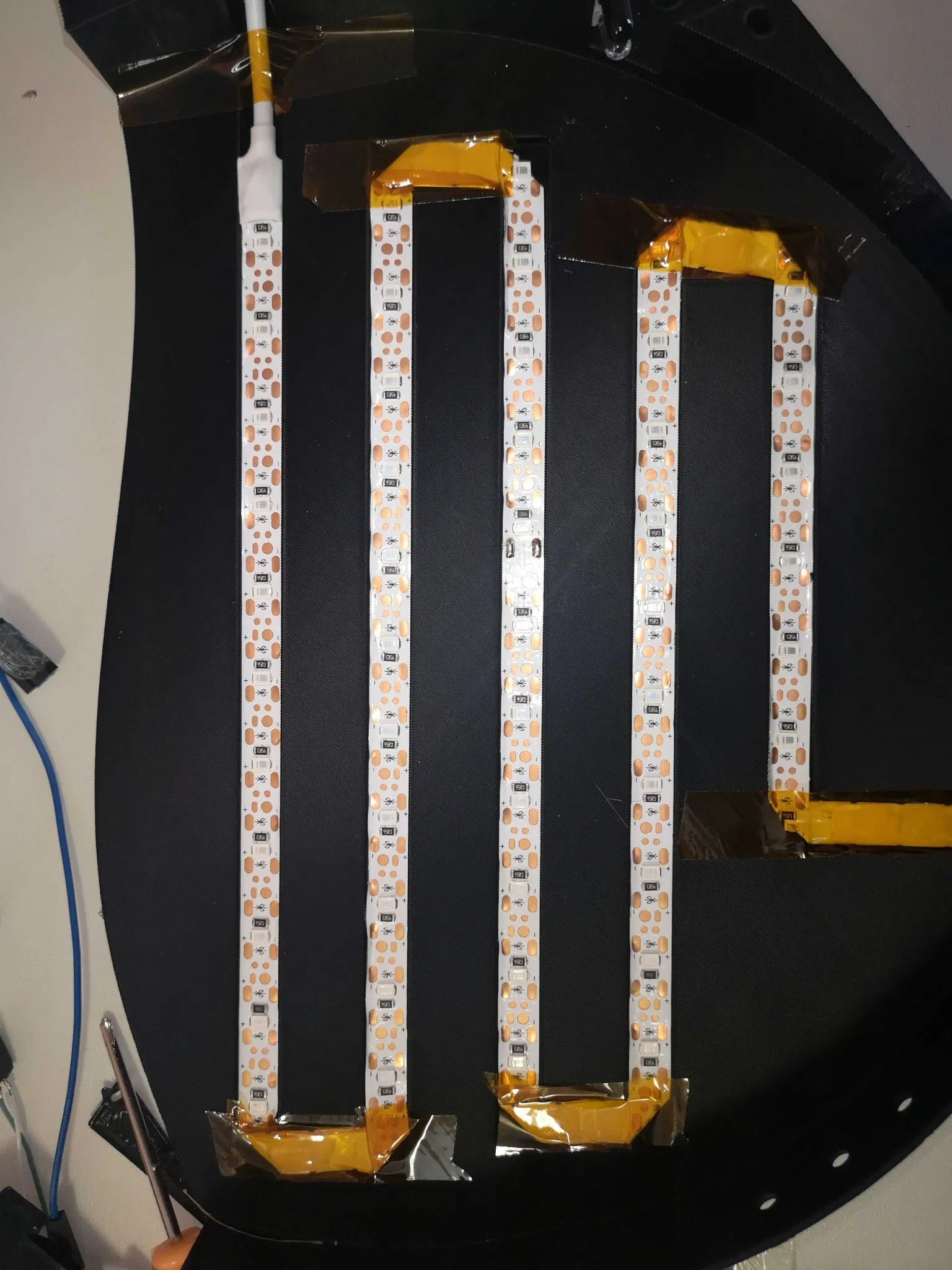

6. Bắt đầu cho đèn LED vào các rãnh, bóc lớp keo dính khi bạn đi, và dùng một dụng cụ bằng nhựa để ấn nó vào rãnh (cố gắng chỉ ấn vào những phần không có linh kiện được hàn!). Nó sẽ nằm chắc chắn dưới các mép rãnh khi bạn đi. Tại các rãnh nối nhỏ (góc 90 độ), gấp dải LED xuống dưới để đảm bảo bạn không làm chập mạch bất cứ thứ gì. Lưu ý rằng các đầu nối rãnh nhỏ sẽ có đèn LED hướng về phía nhựa. Bạn có thể dán băng keo trong lên tất cả sau đó nếu muốn, hoặc niêm phong bằng keo silicon trong để chống nước.
7. Khi bạn đi hết các rãnh trên phần đầu tiên, tiếp tục sang phần thứ hai. Cố gắng không để lại quá nhiều dây chùng giữa các bộ phận.
8. Kiểm tra đèn LED và cảm biến tiệm cận của bạn, nếu mọi thứ vẫn hoạt động, hãy lắp hai nửa lại với nhau. Lưu ý hình bình hành nhỏ ở dưới cùng, và hình nón nhỏ gần khu vực điện tử để căn chỉnh.
9. Cho dây rút hoặc bu lông M4 15mm của bạn vào lỗ được cung cấp gần hình nón căn chỉnh.
10. (tùy chọn) Niêm phong/chống nước phần còn lại (ngoại trừ các lỗ thoát nước) bằng keo silicon trong hoặc epoxy.

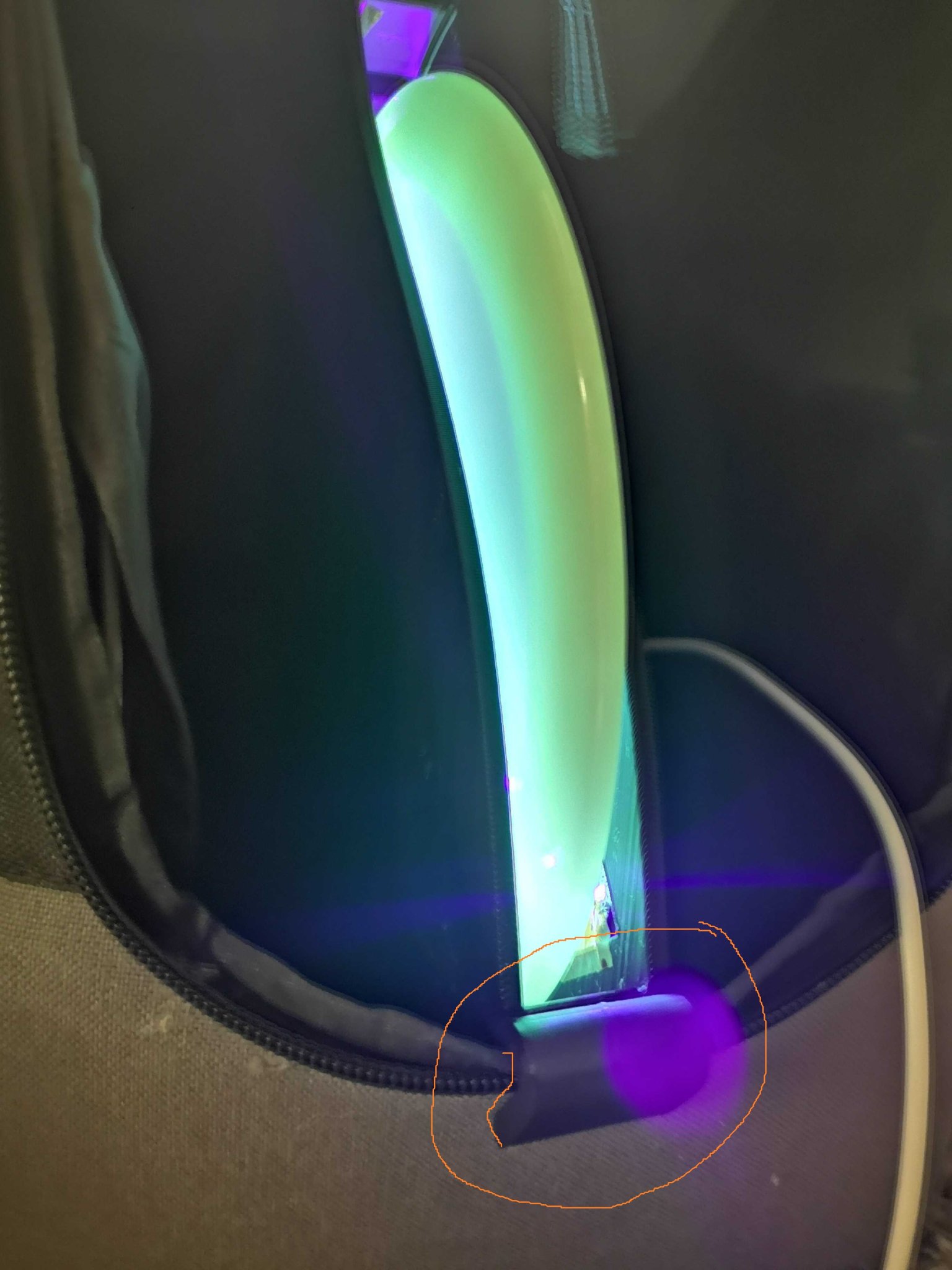

11. (BỊ LỖI THỜI bởi rev3 và 4 với móc tích hợp) (tùy chọn) Nếu túi của bạn quá sâu, hãy in một trong các giá đỡ “bag grabber” (Bạn có thể in cái có cạnh nâng lên để giữ nó thẳng hàng, hoặc chỉ cần dùng dây rút giữa 2 lỗ thoát nước còn lại với cái tiêu chuẩn để giữ thẳng hàng), gắn nó qua lỗ thoát nước trung tâm bằng một bu lông M4 khác, và sử dụng móc để giữ mép dưới của lối vào buồng ở mép túi của bạn (xem hình).
