Ống nối quạt buồng P1P có thể tháo rời

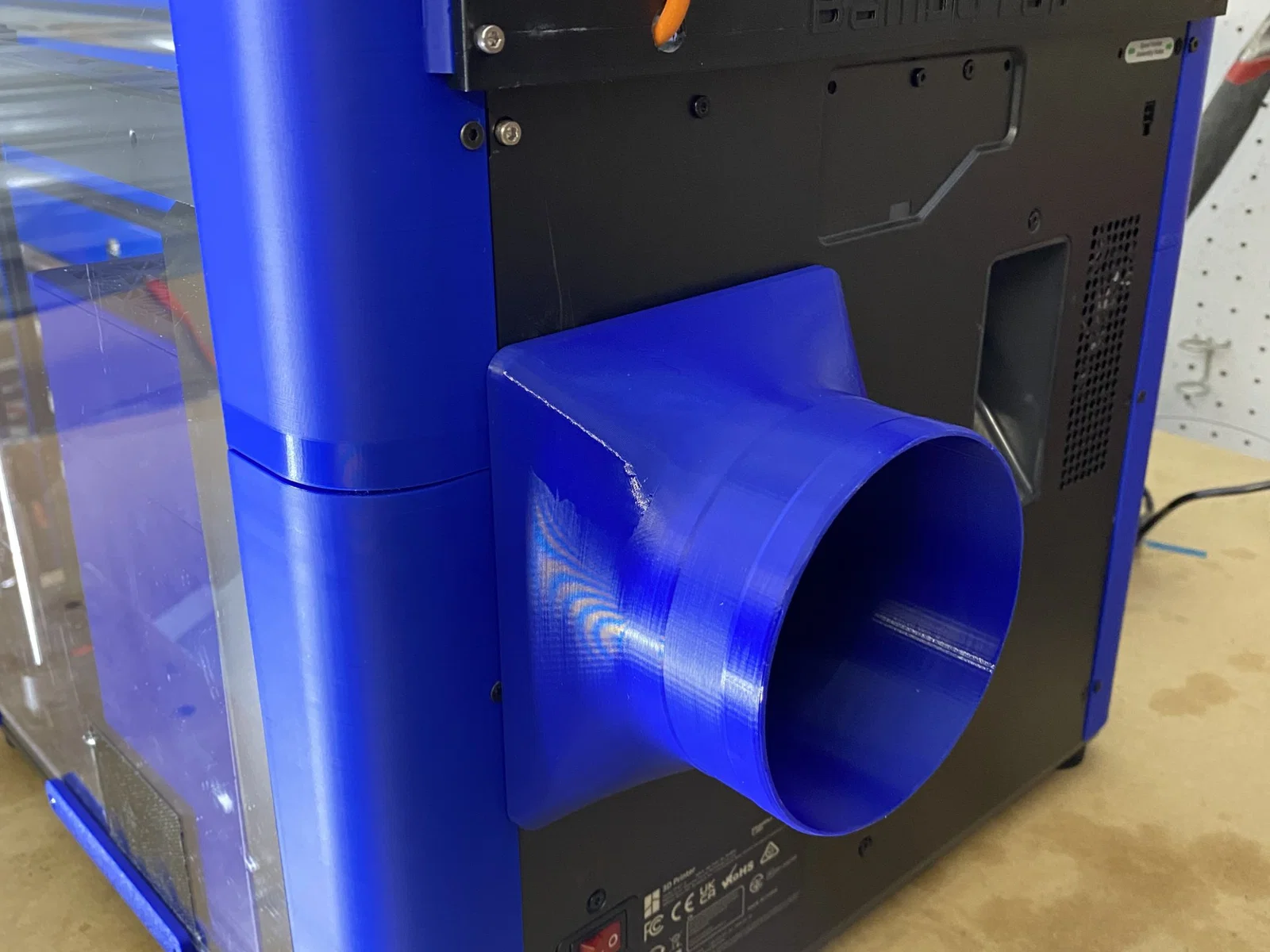

Đây là phiên bản tùy chỉnh của tôi về một ống nối có thể tháo rời để dẫn khí thải của quạt buồng ra ống thông hơi 100mm.

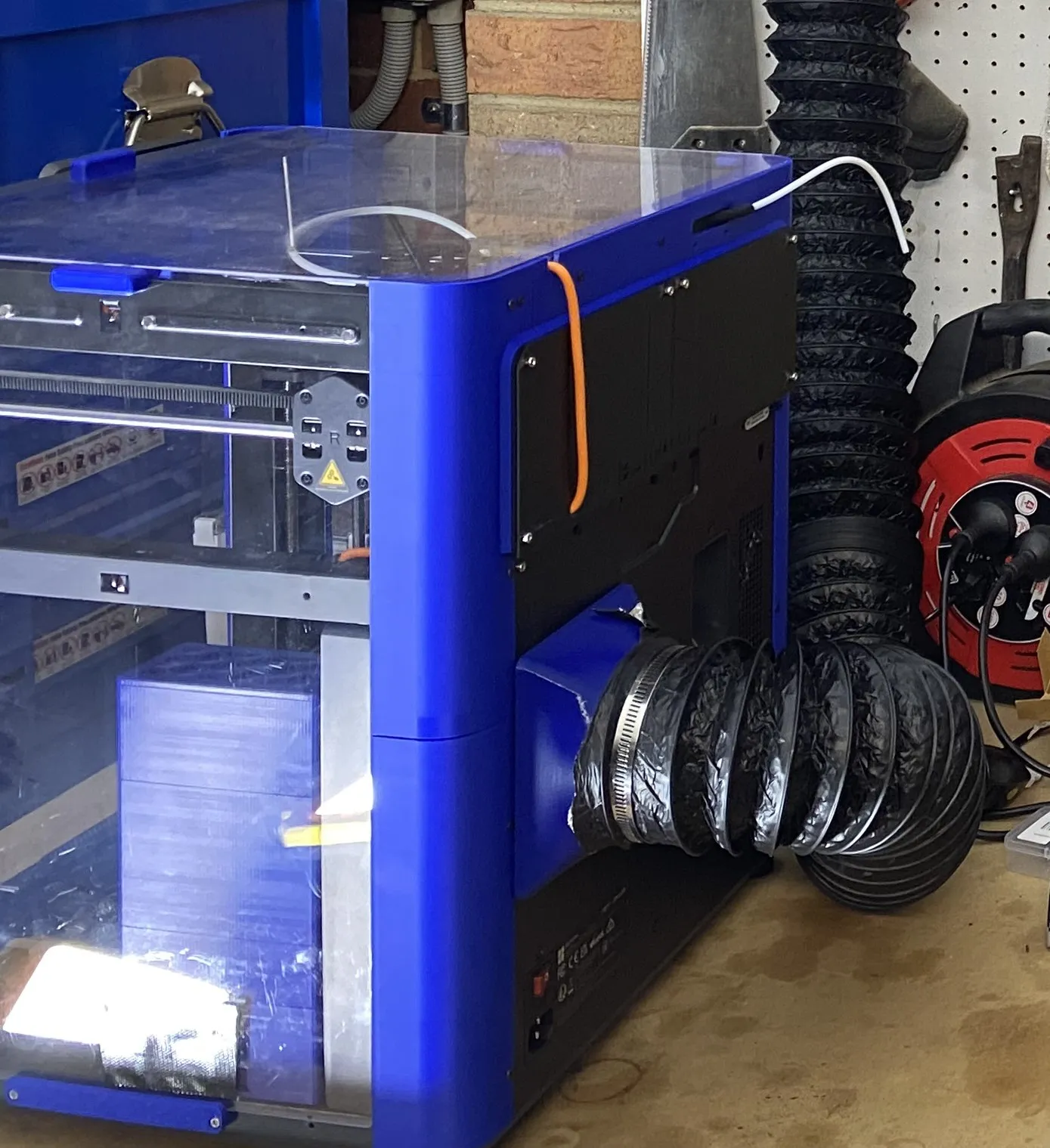

Nó dùng để lắp quạt buồng của P1S vào P1P rồi dẫn khí ra khỏi phòng / gara.

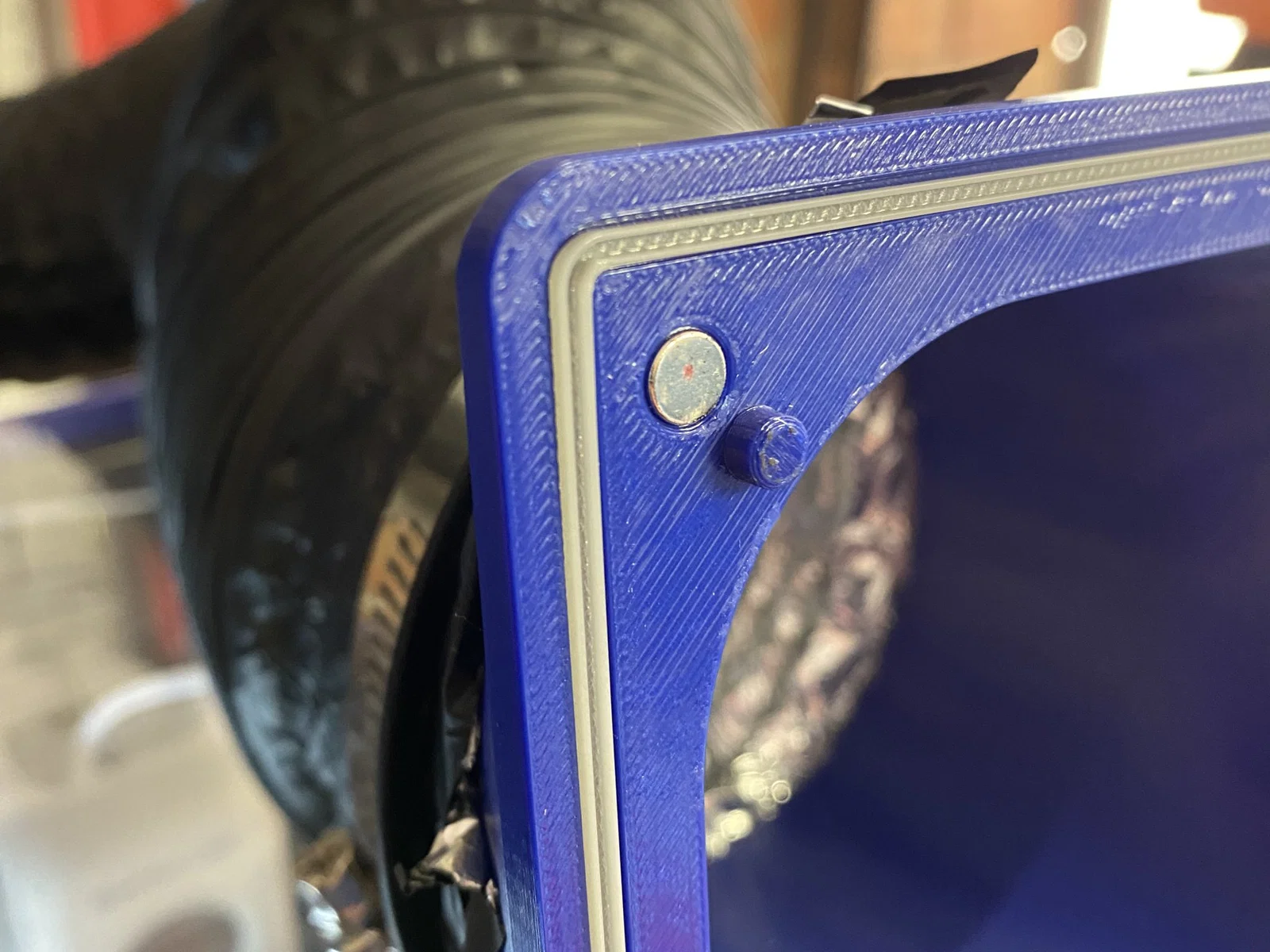

Nó được gắn bằng nam châm vào tấm đáy của P1P bằng các nam châm tròn đường kính 6mm x 3mm. Nam châm loại mạnh sẽ tốt nhất - tôi còn dư từ bộ vỏ vision.

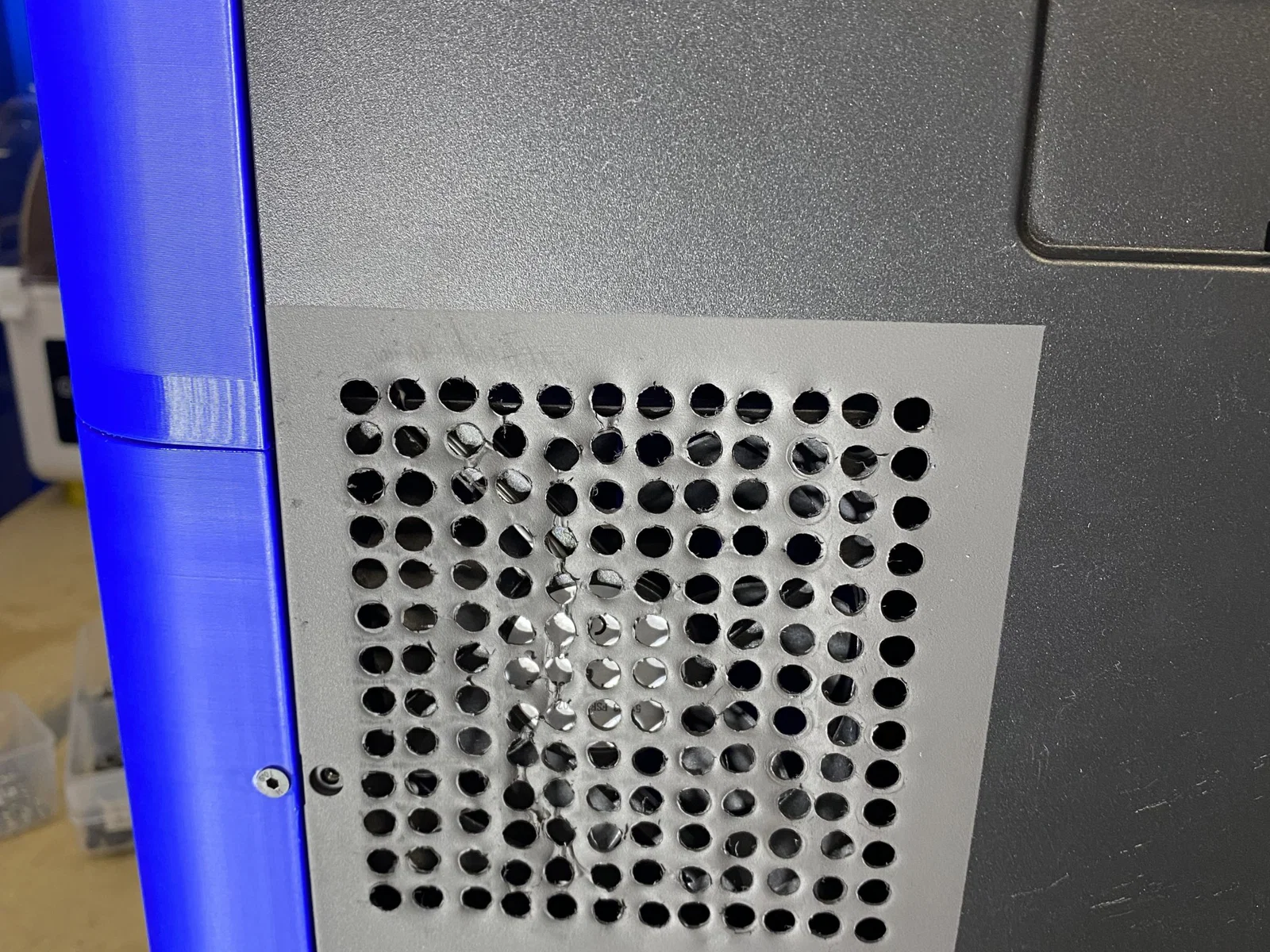

Tôi đã dùng hướng dẫn khoan này để khoan lỗ trên tấm đáy P1P. Không nhất thiết phải khoan hết các lỗ (bạn có thể chỉ cần cắt một lỗ tròn lớn ở giữa) nhưng 4 lỗ ở góc được dùng cho các chốt dẫn hướng của ống nối: https://www.f3d.vn/3d-model/44286-huong-dan-khoan-quat-sau-cho-bambu-p1p Điều quan trọng là phải giữ cho tấm đáy phẳng và thẳng để tránh khí thoát ra ngoài.

Nếu bạn không khoan tấm đáy của mình hoặc không dùng tấm đáy của P1S, có một phiên bản không có chốt dẫn hướng và có thêm nam châm.

Cũng có hai loại gioăng TPU khác nhau.

Loại có vát cạnh được thiết kế như gioăng chữ O. In nó với 1 lớp thành, 1 lớp trên và dưới, 0 lớp độn để nó rỗng hoàn toàn. Điều này sẽ làm nó mềm mại và đàn hồi.

Loại hình chữ nhật được thiết kế như gioăng đôi dạng mê cung. In nó với 1 lớp thành, 1 lớp dưới, 0 lớp trên, 0 lớp độn. Như vậy bạn sẽ có hai 'mép bịt kín' trên cùng một gioăng. Loại này tôi dùng vì cảm thấy nó hoạt động tốt hơn.

Cả hai loại gioăng đều cần một ít keo ở bốn góc rãnh trong ống nối để giữ cố định. Không cần dùng nhiều hơn 4 giọt.

Chúng có thể được điều chỉnh kích thước theo chiều z nếu bạn cần gioăng dày hơn / mỏng hơn - nhưng bạn càng làm dày thì nam châm càng hút yếu.

File 3mf có một mảnh thử để điều chỉnh dung sai nam châm bằng cách bù trừ x-y. Các lỗ trong mô hình có đường kính chính xác 6mm cho tôi cảm giác vừa khít - nam châm cần được đóng nhẹ bằng dụng cụ đóng, mà tôi thích vậy.

Mặc dù mô hình này là của tôi, tôi đã tham khảo cái này để lấy cảm hứng nên xin ghi nhận công lao: https://www.f3d.vn/3d-model/12056-bo-chuyen-doi-ong-thong-gio-4-inch-cho-may-in-bambu-labs-x1 Tôi muốn một ống nối nhỏ hơn, đơn giản hơn mà sử dụng nam châm tôi đã có - ít bộ phận hơn nghĩa là ít chỗ rò rỉ hơn - nhưng tôi vẫn muốn nó tháo lắp nhanh chóng và dễ dàng.
