Hộp Klipper AIO Điều Khiển Từ Xa Cho SKR 3 EZ và Raspberry Pi 4

Hộp Klipper AIO Cho SKR3EZ

Cập nhật 10.11.2023: Giá đỡ cho TFT50 và sửa lại hướng, vui lòng tải lại

Cập nhật 10.13.2023: Cập nhật viền và vỏ trước (Thêm rãnh cho cáp ruy băng của TFT50)

Cập nhật 10.30.2023: Cập nhật khay SKR 3 EZ để thấp hơn

Cập nhật 10.30.2023: Cập nhật giá đỡ giữ Raspberry Pi

Cập nhật 10.30.2023: Cập nhật nắp cho cổng USB chỉ là nắp thẩm mỹ để định tuyến cáp ra khỏi hộp và kết nối với Pi

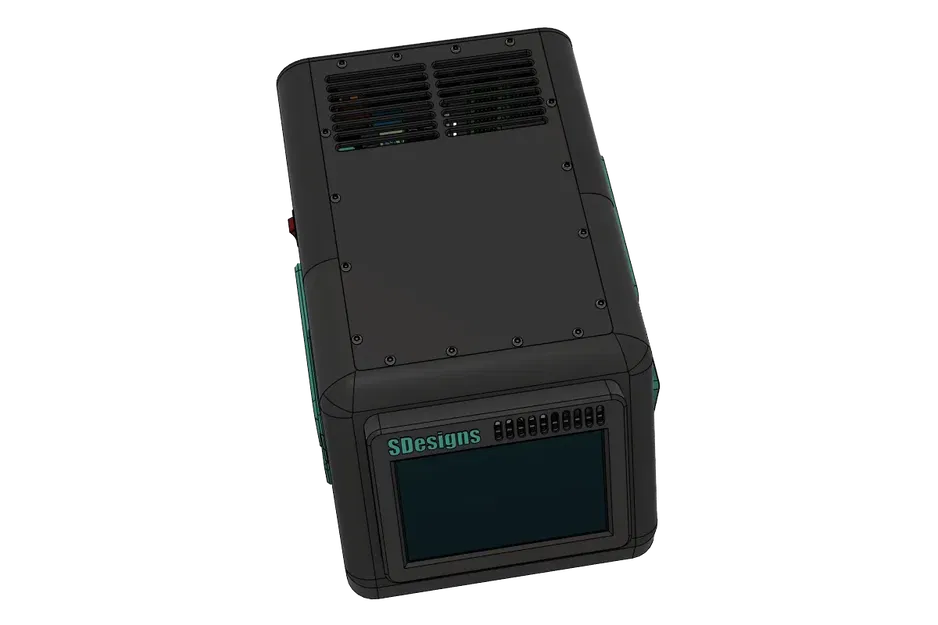

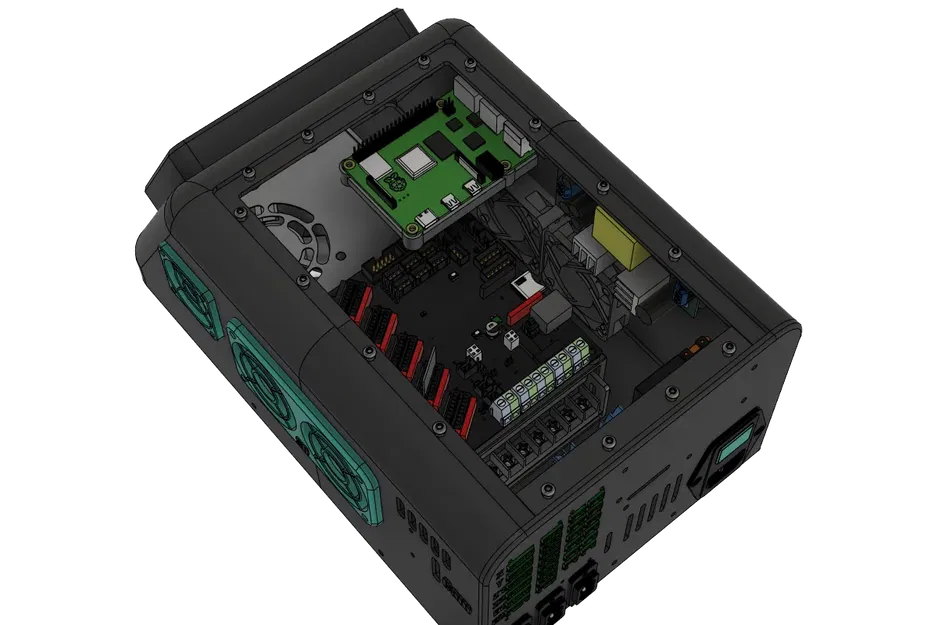

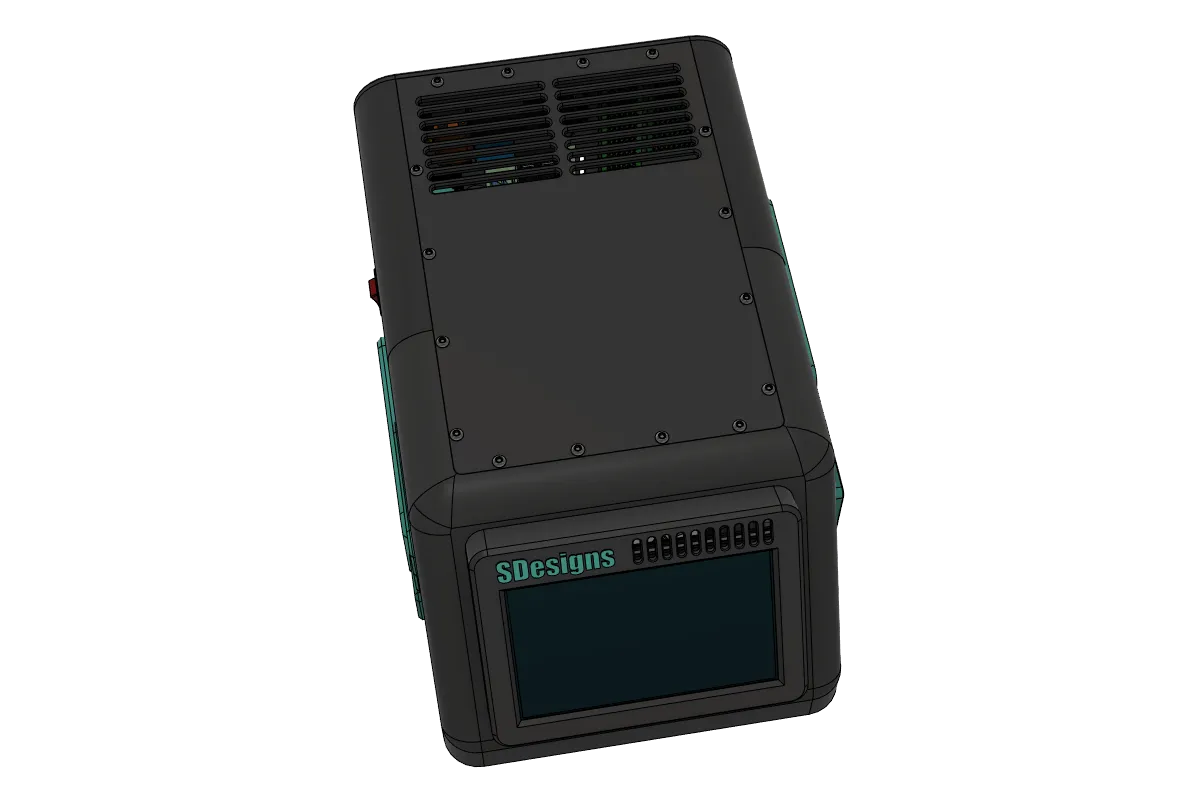

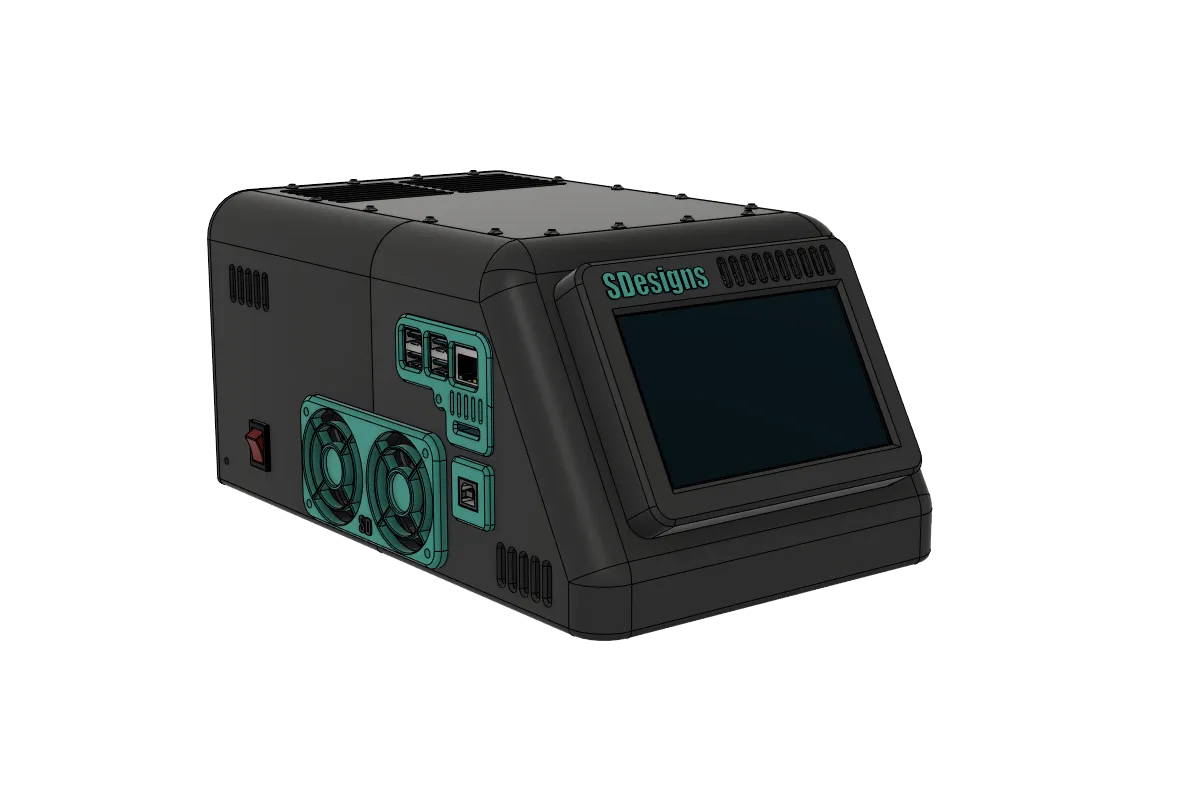

Chào mọi người! Hộp modular này được thiết kế để sử dụng với BTT SKR 3 EZ, Raspberry Pi 4 và Klipper. Hy vọng với bản phát hành này, ai đó khác cũng sẽ thích thiết kế này và sử dụng được nó!

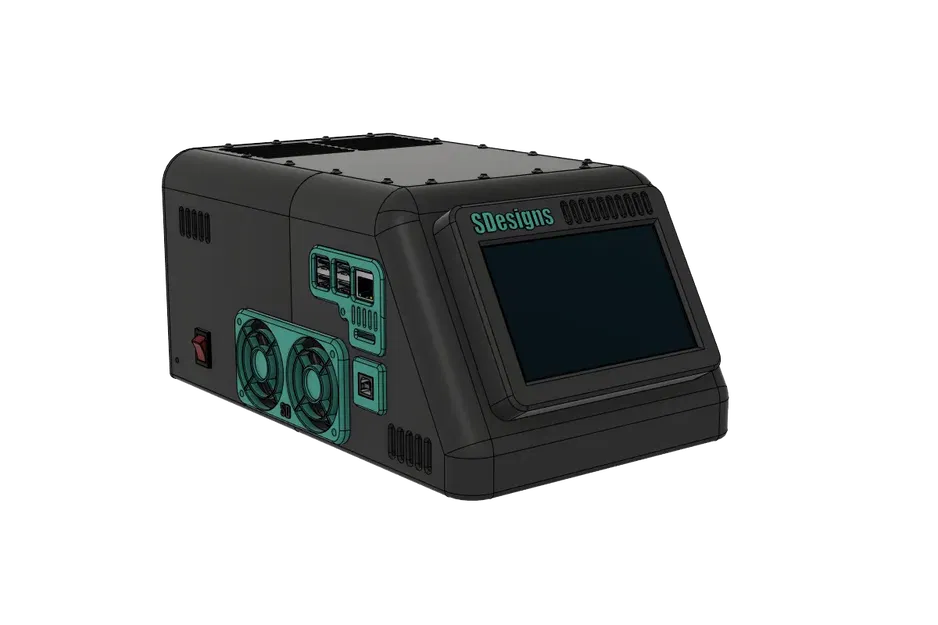

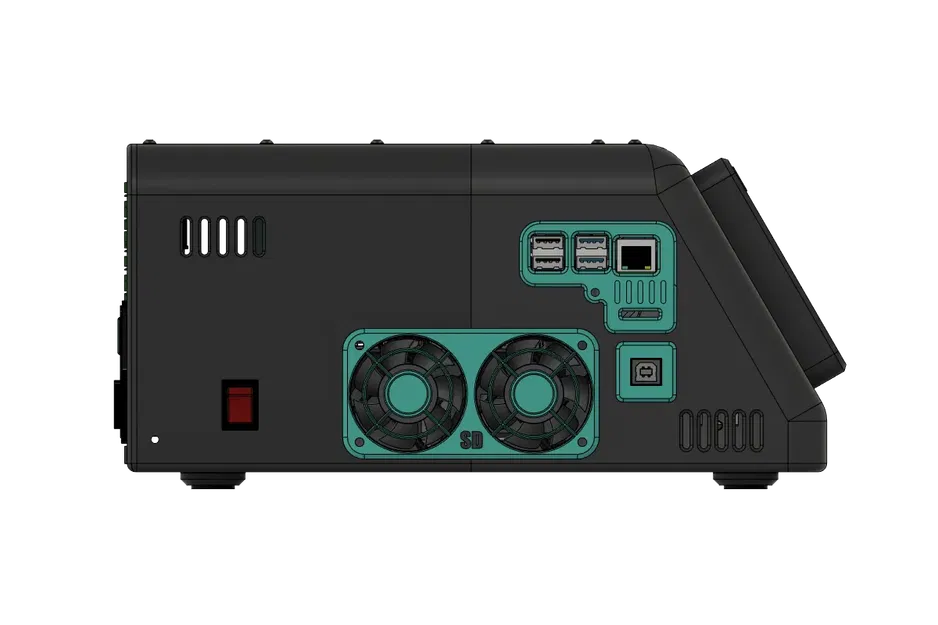

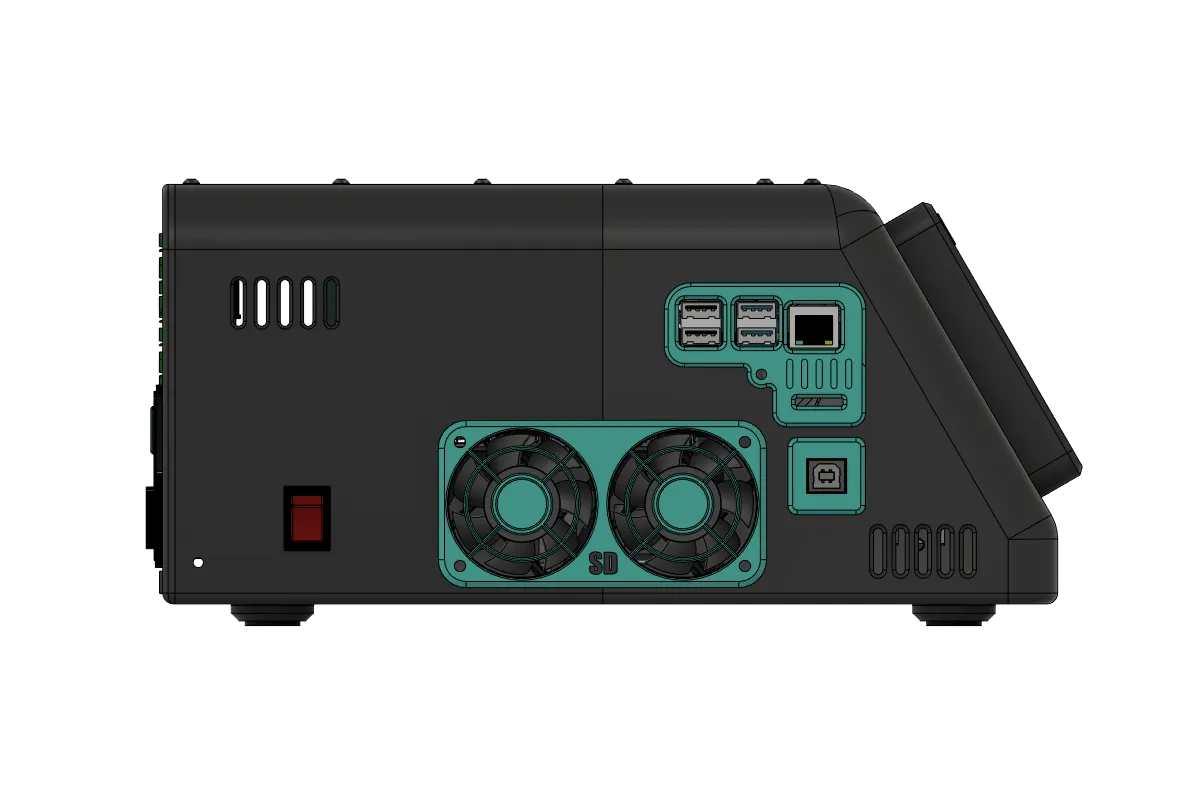

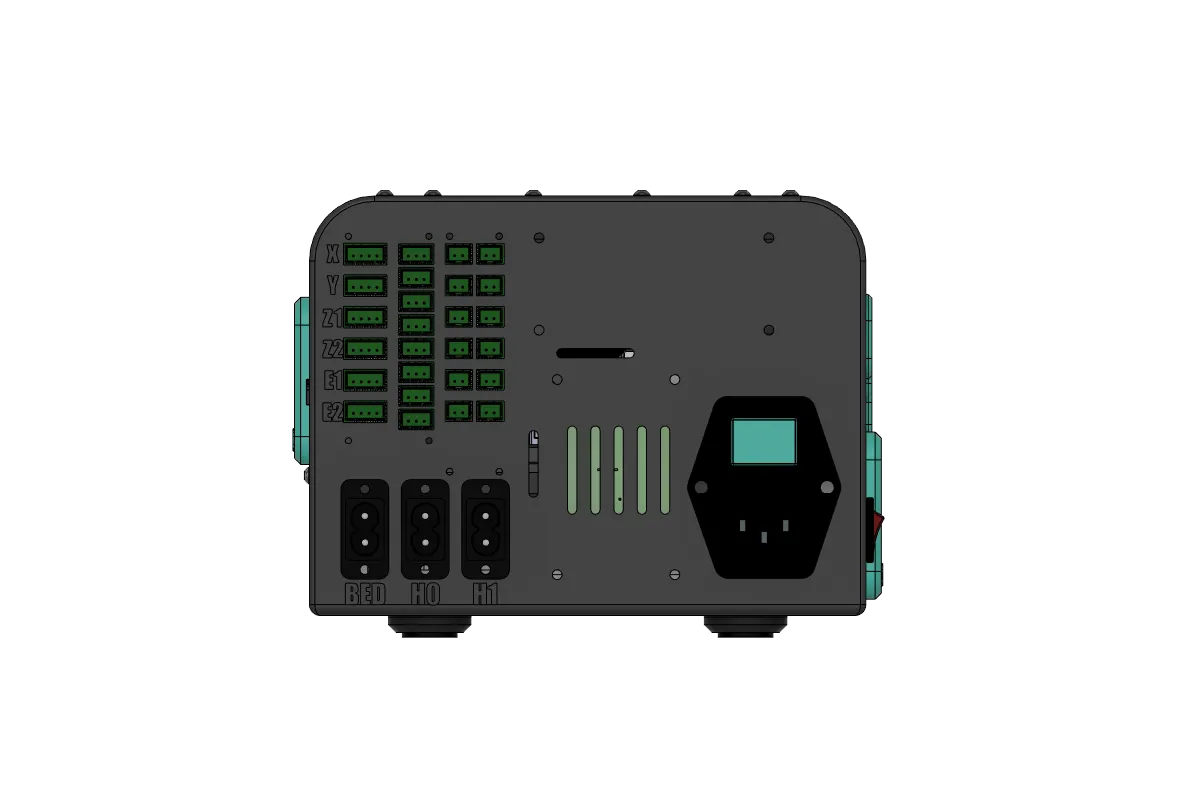

Tôi muốn có một bảng điều khiển đặt bên ngoài hộp máy in. Điều này cho phép hộp máy in đạt được nhiệt độ cao hơn mà không phải lo lắng nhiều. Một ưu điểm tuyệt vời khác là bất kỳ điều chỉnh nào được thực hiện tại máy in trong quá trình in đều có thể được thực hiện mà không cần mở hộp máy in, giảm nguy cơ bị cong vênh do gió lùa. Một tính năng bổ sung khác là hầu hết những gì SKR3 cung cấp đã được định tuyến ra phía sau hộp để dễ dàng cắm và chạy mà không cần mở hộp. Dễ dàng tiếp cận bảng điều khiển bên với công tắc nguồn, micro USB và cổng USB cùng Ethernet của Raspberry Pi để tăng thêm sự tiện lợi.

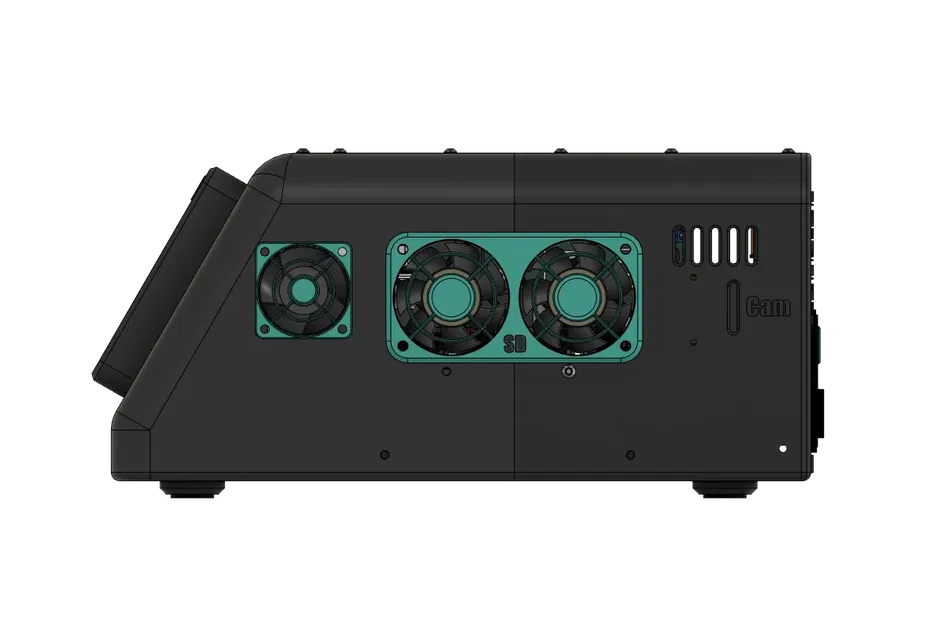

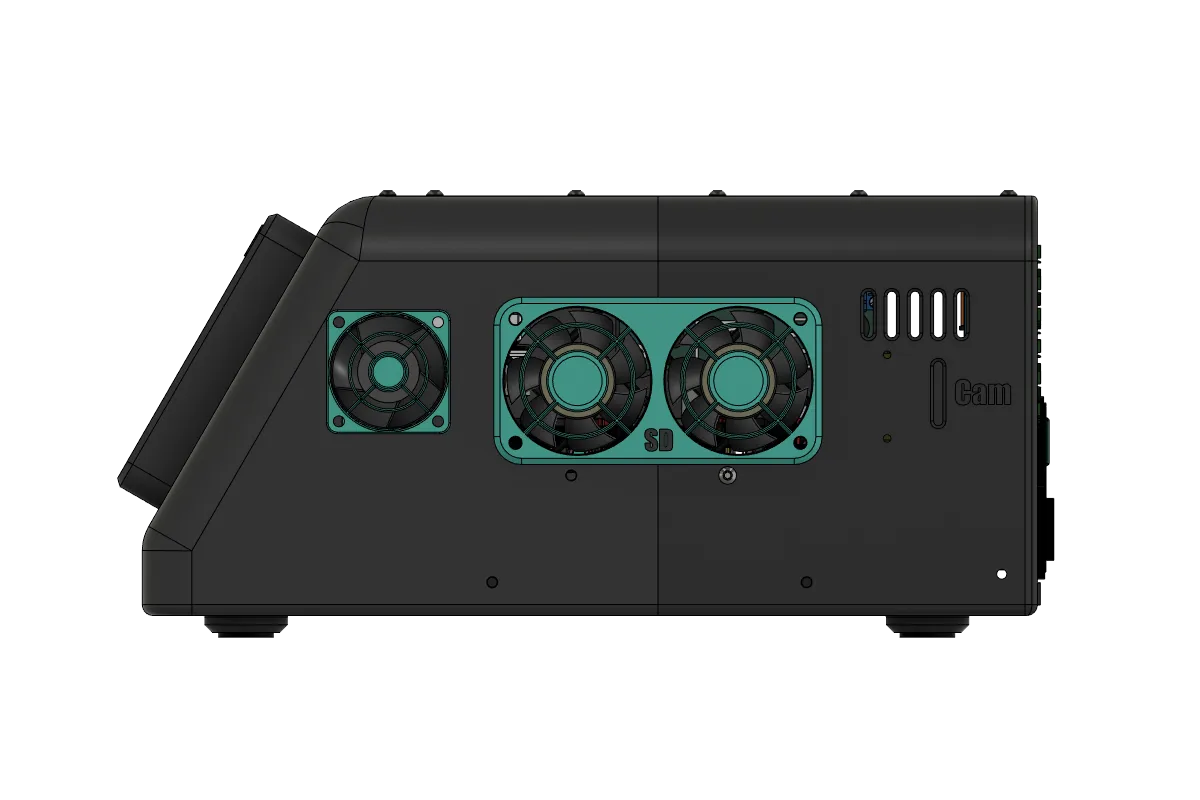

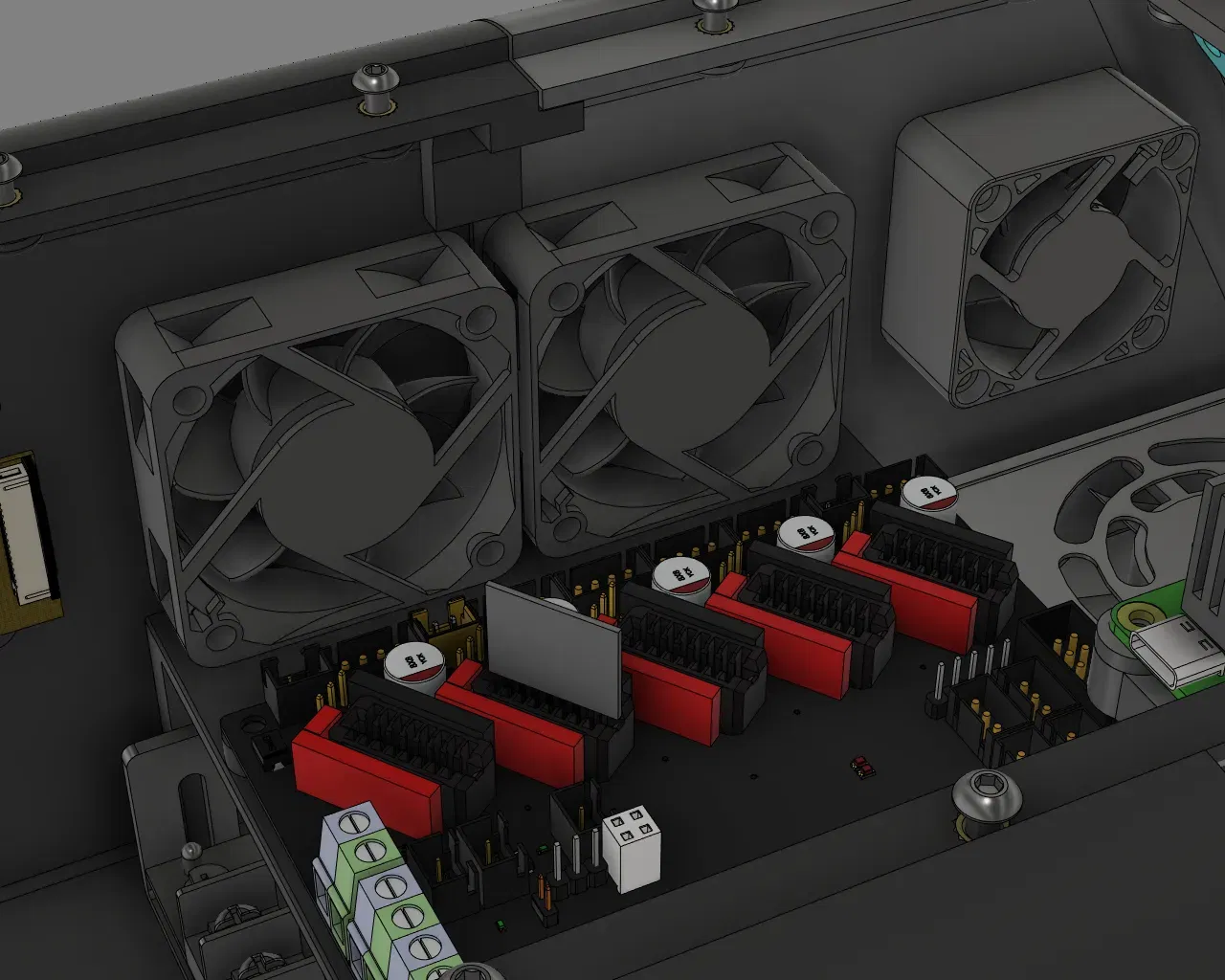

Có RẤT NHIỀU quạt làm mát! Đối với một số người, có thể không cần sử dụng hết quạt. Đối với bản thân tôi và môi trường làm việc nóng hơn, tôi cần thêm quạt làm mát. Cách tôi thiết lập, các lỗ quạt được dán kín bằng một lớp duy nhất để cắt theo yêu cầu. Điều này cũng giúp giảm thiểu tình trạng cong vênh trong quá trình in. Tôi đã sử dụng PETG cho mọi thứ. Hộp được chia thành hai phần để phù hợp với các giới hạn của máy in của tôi trong quá trình in. Máy in tôi đã sử dụng là Ender 3 V2. Sẽ sớm có thêm ảnh để hiển thị cách đi dây và bảng điều khiển hoàn chỉnh. Hiện tại, tình trạng bản dựng của tôi là giai đoạn sơn và chà nhám.

Tôi đã không sử dụng các đầu nối JST 2.54mm hàn vào PCB ở mặt sau của bảng điều khiển. Thay vào đó, tôi chỉ luồn dây qua các lỗ cho dễ dàng và thuận tiện. Tôi cũng khuyên bạn nên kết nối tất cả các quạt với bộ chuyển đổi buck để giảm tốc độ nếu cần.

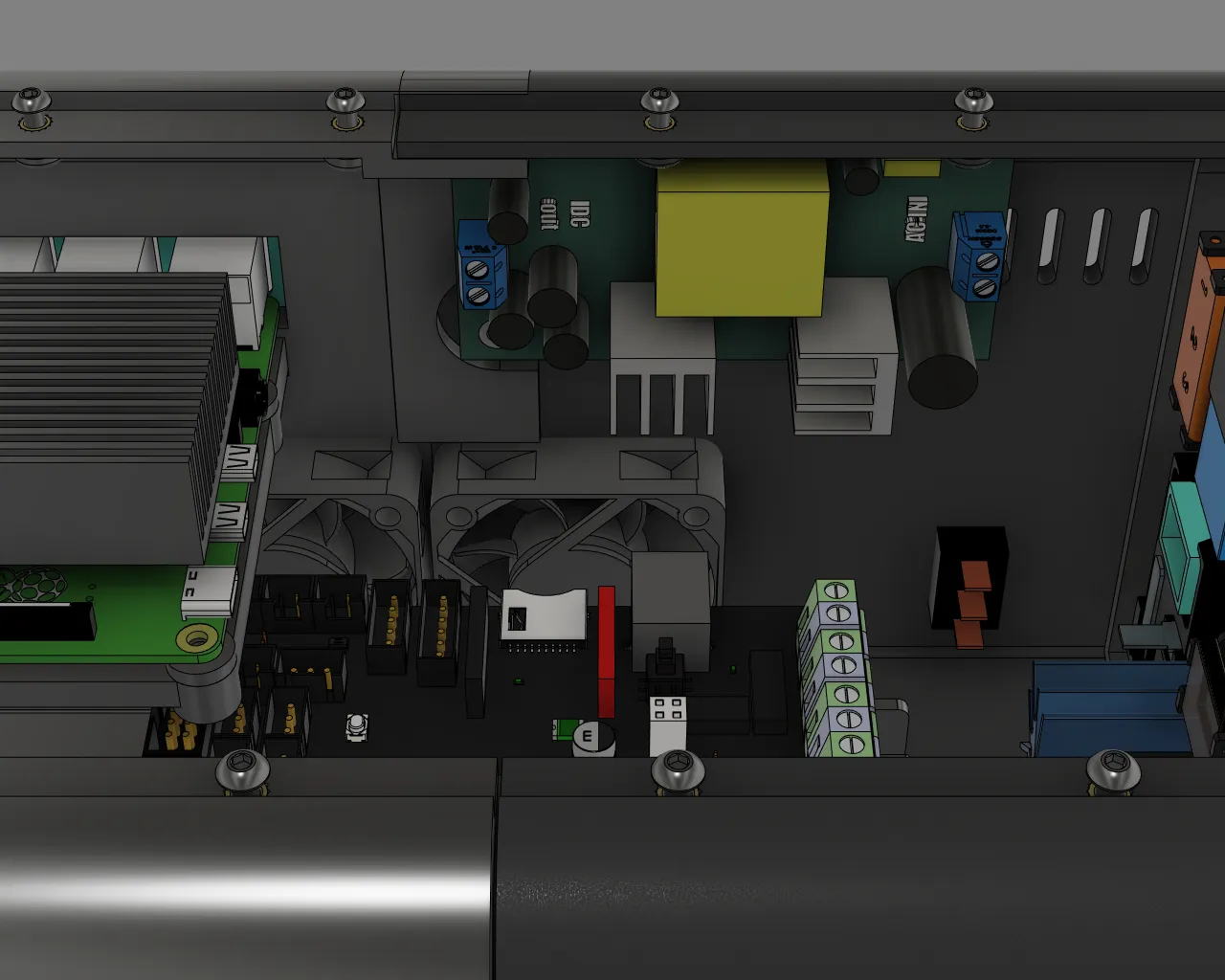

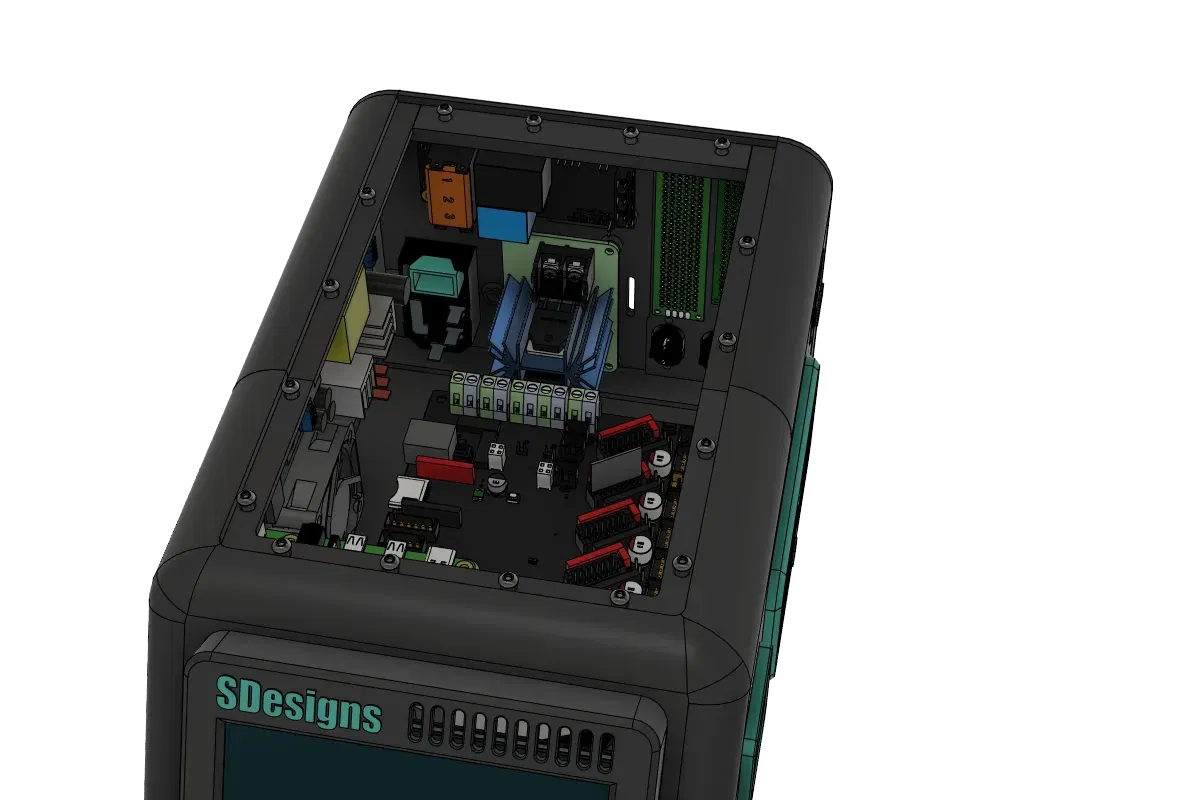

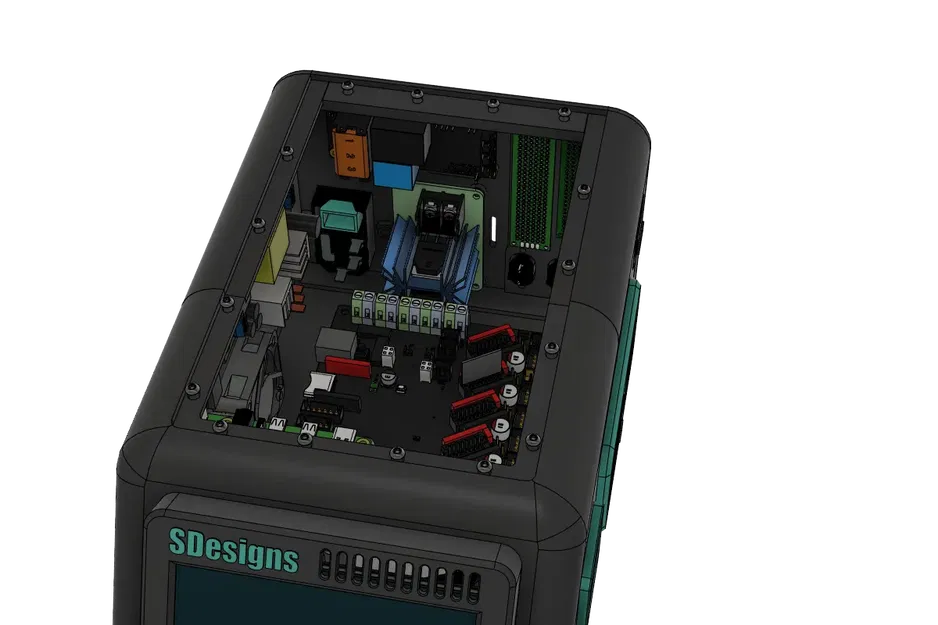

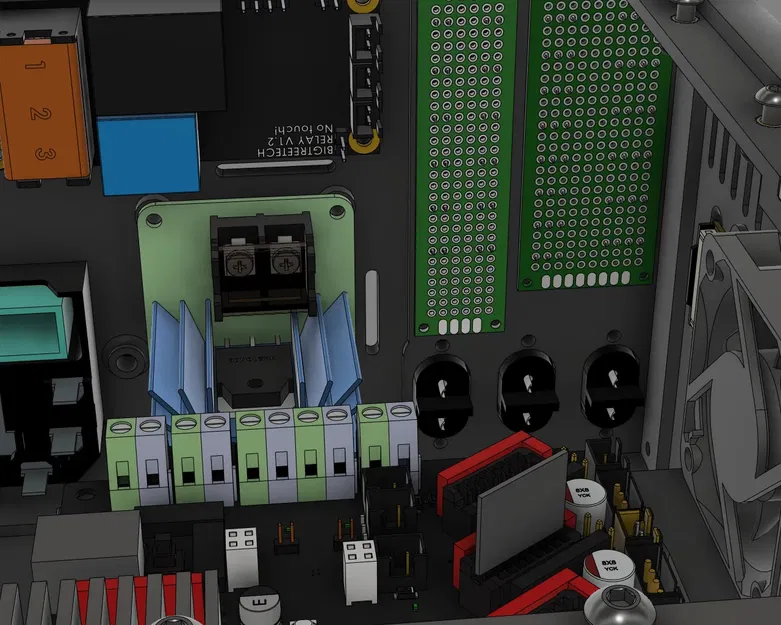

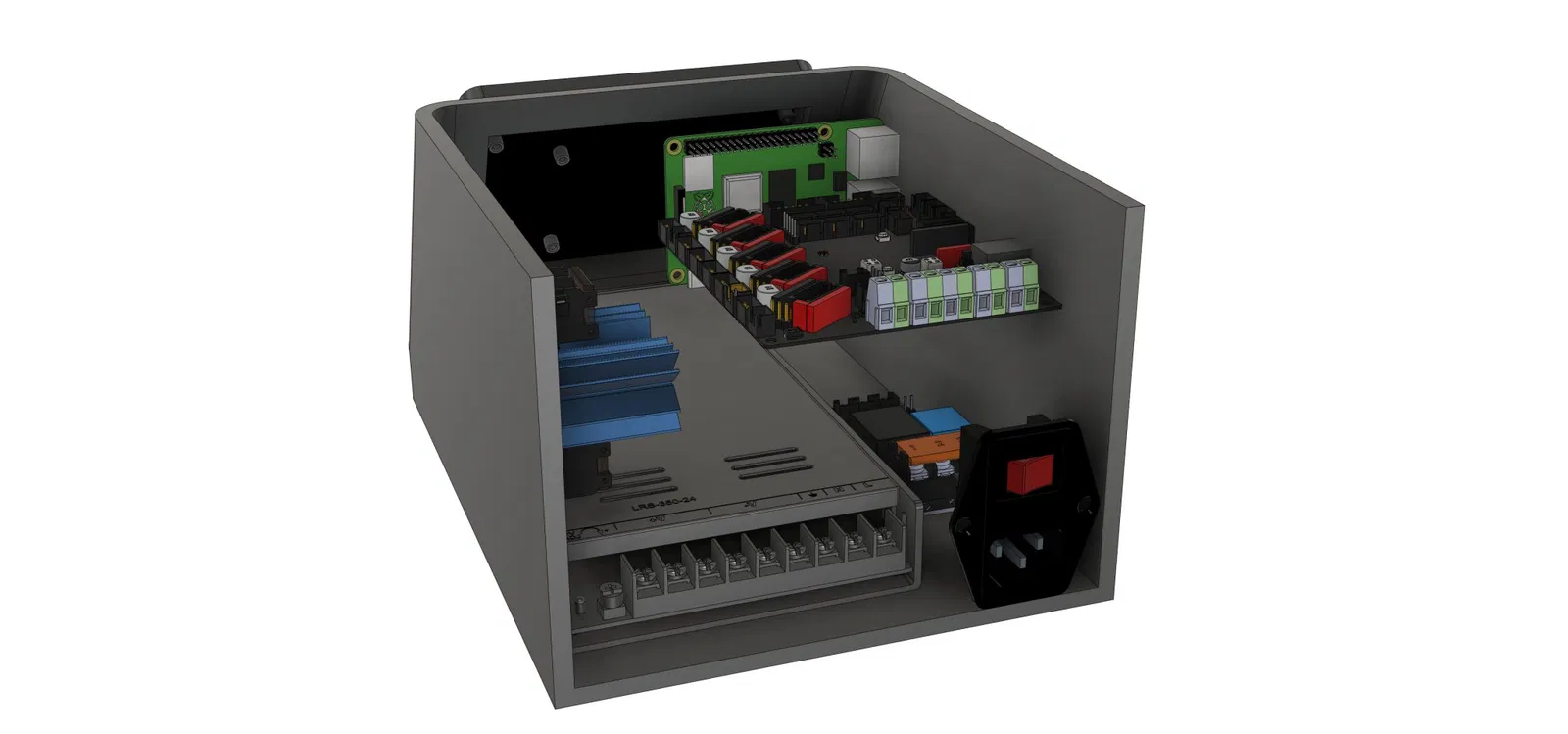

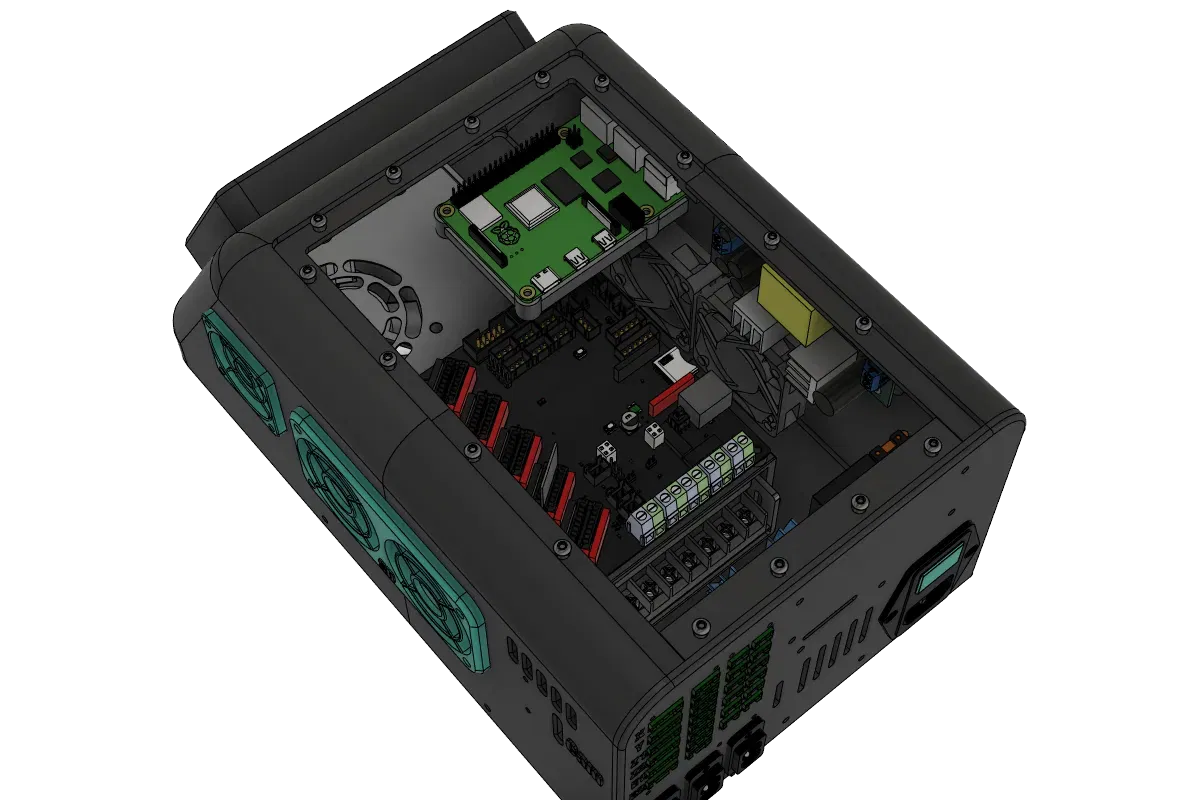

Hộp chứa nguồn điện chính (Mean well LRS-350-24) cũng như nguồn điện NOYITO AC 120v sang 5v 3amp DC cho Pi, Rơle BTT v1.2 để tắt tự động và Mô-đun nguồn Giường Mosfet có định mức 25 ampe.

Mẹo chế tạo tôi khuyên dùng:

• Khi lắp ráp hai nửa lại với nhau trước khi sử dụng keo CA, Epoxy, v.v. Lắp các lưới quạt 5015, sử dụng băng dính để hỗ trợ căn chỉnh nếu cần và sau đó vặn nắp trên cùng để căn chỉnh tốt nhất, sau đó dán bằng cách để chất kết dính chảy vào đường nối, cẩn thận không làm dính vĩnh viễn nắp trên cùng hoặc nắp quạt một cách vô tình. Sau khi đã cố định, có thể tháo nắp trên cùng và các lưới quạt ra để dán hoàn chỉnh. Tùy thuộc vào các biến số, một số công việc chà nhám và điều chỉnh có thể là cần thiết để có độ vừa vặn tốt nhất trước khi ghép hai nửa lại với nhau. Mô hình được tạo ra để có các khe hở được lấp đầy, bên ngoài được chà nhám và sơn. Nửa phía trước của bảng điều khiển sử dụng một lớp duy nhất để hỗ trợ thêm cần được cắt bỏ trước khi lắp ráp. Khi in mặt trước của bảng điều khiển, mặt trước nên hướng lên trên trên mâm in.

Dưới đây là danh sách những gì tôi cần:

• Nguồn LRS-350-24 Meanwell PS
• Bo mạch chính BIGTREETECH SKR 3 EZ
• Bo mạch mở rộng FFC FPC
• Đầu nối Dupont
• Đầu nối chân cái JST-XH 2.54mm 4 chân, 3 chân và 2 chân
• Bộ chuyển đổi đầu vào ổ cắm gắn bảng C8
• Cáp máy in USB 2.0 Loại B SinLoon, USB 2.0 B Cái sang Loại B Đực (Góc Lên + Góc Xuống Phải) Cáp mở rộng ngắn, 25cm
• Bộ chuyển đổi cáp mở rộng thẻ nhớ LANMU Micro SD sang Micro SD, bộ mở rộng linh hoạt, 15cm (Đã bỏ vỏ)
• Mô-đun nguồn hạ áp chính xác NOYITO AC sang DC AC 120V sang 5V 3A
• Mô-đun đầu vào IEC320 C14 3 chân có cầu chì 5A và công tắc
• Mô-đun tắt tự động BIGTREETECH Relay V1.2
• Bo mạch mở rộng nguồn giường sưởi bằng ống MOS 25A
• Mô-đun Camera RasTech Rasp Pi 5MP 1080p
• Raspberry Pi 4 Model B 2019

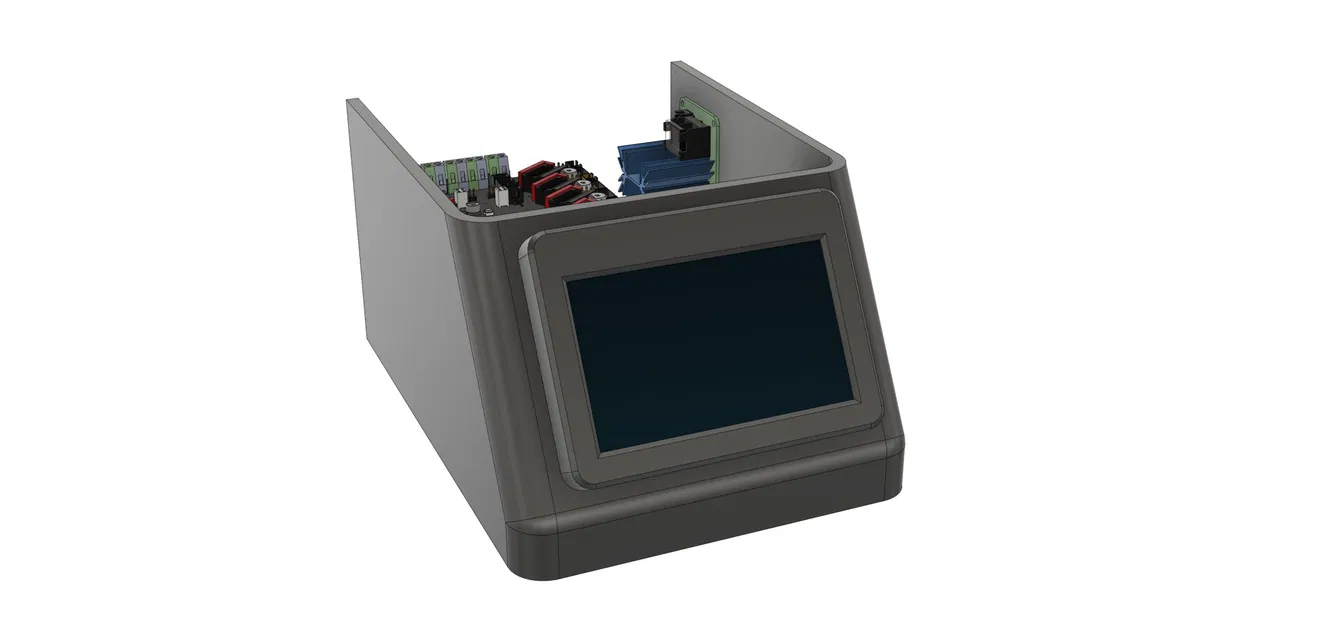

• Màn hình cảm ứng BIGTREETECH Upgrade PI TFT50 V2.1
• Ren đúc nhiệt bằng đồng M3 x 5mm dài x 4mm OD
• Cáp mở rộng Flex Ribbon FFCs A1 cho Camera Raspberry Pi

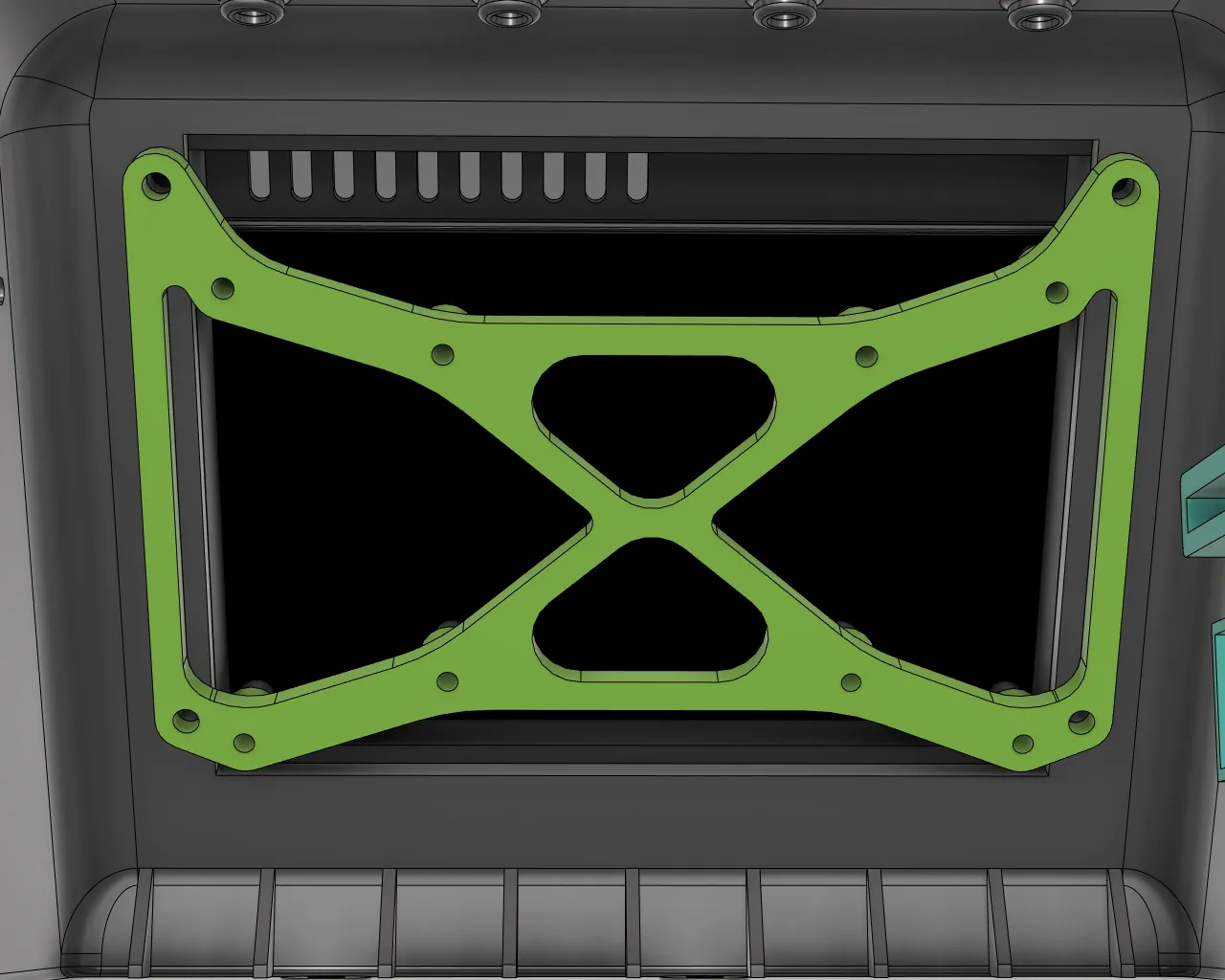

• 4 x M2.5x16mm cho mặt sau của giá đỡ TFT
• 4 quạt hướng trục 5015
• 1 quạt hướng trục 4020
• Bảng đục lỗ 80x20mm
• Bảng đục lỗ 70x30mm
• 4 x M4x15mm
• 28 x M3x10mm
• 4 x M3x18mm
• 5 x M3x40mm
• 16 x M3x25mm
• 6 x M3x12mm
• 20 x M3x8mm
• 14 x M3x16
• 10 x M2x10
• 2 x M2x12
• 24 x ren đúc nhiệt bằng đồng M3 đường kính 4mm x dài 5mm
