Kìm Kẹp Tay Đỡ Sơn Mô Hình Mini

Giới thiệu

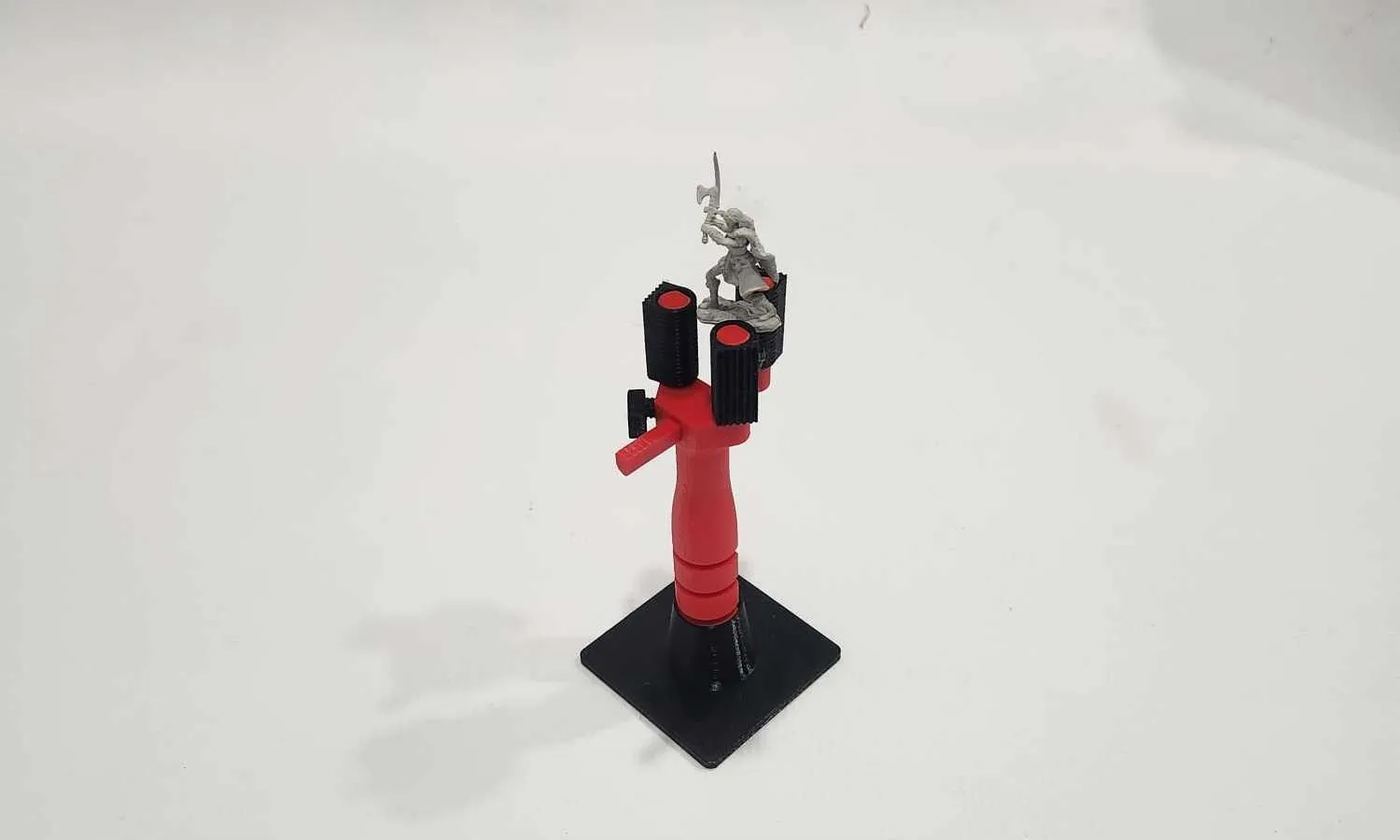

Tôi không tìm được cái kìm kẹp/mỏ kẹp tay nào ưng ý để sơn các mô hình D&D/DnD mini và các bản in resin khác nên tôi đã tự thiết kế cái này. Nó hoạt động rất tốt, đặc biệt là cho các chi tiết cảnh quan (terrain) và các bản in có kích thước kỳ lạ, ngoài ra nó còn là một cái kẹp PCB tuyệt vời cho các dự án arduino/raspberry pi.

In ấn

Các bộ phận cho dự án này khá nhỏ, tất cả nên có kích thước 0.15mm hoặc nhỏ hơn, ngoại trừ phần đế có thể in ở 0.2mm. Không có bộ phận nào cần vật liệu hỗ trợ, ngoại trừ "Tay cầm" (Handle) nên có vật liệu hỗ trợ dạng hữu cơ để đỡ ren, có thể không cần thiết cho mọi máy in nhưng thà tốn chút vật liệu hỗ trợ còn hơn phải in lại toàn bộ tay cầm.

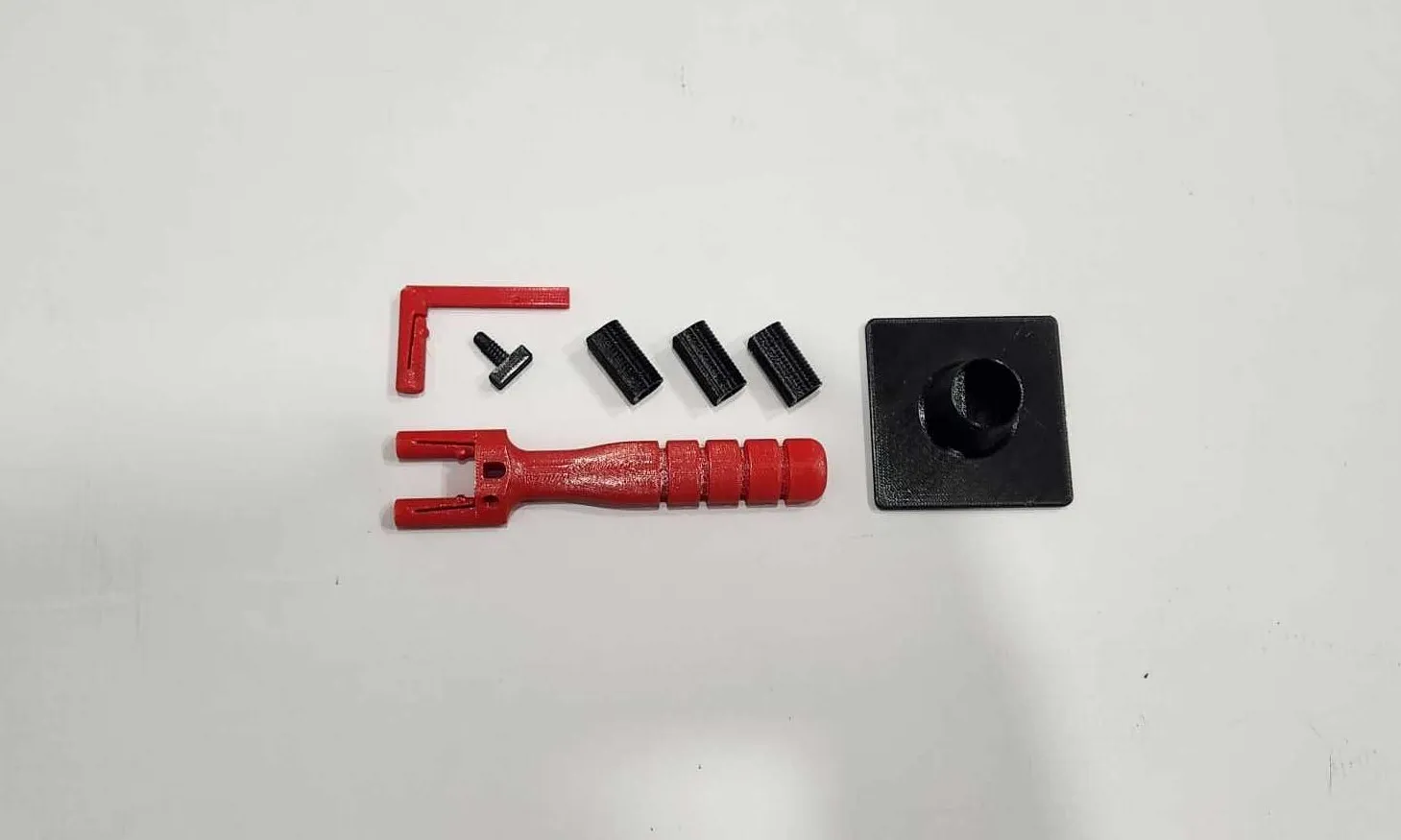

Bạn sẽ cần mỗi bộ phận một cái, ngoại trừ phần đệm (grips), hãy in ba cái;

• Tay cầm x1 - Nên in có hỗ trợ hữu cơ cho phần ren
• Cánh tay x1 (Cánh tay dài hoặc ngắn)
• Ren x1 (hoặc thay thế bằng bu lông 0.25" ¼-20 UNC có đầu côn)
• Đế x1 (tùy chọn nhưng sẽ hay nếu bộ phận của bạn lớn hơn kìm kẹp tay)
• Đệm x3

Lắp ráp

Sau khi in xong tất cả các bộ phận, tôi thường dùng máy sấy nhiệt để loại bỏ những sợi lông nhỏ có thể hình thành do quá trình rút dây mực. Các bộ phận "Đệm" (GRIP) mà bạn đã in ba cái có một rãnh nên nằm ở phía dưới bên trong hình trụ, chúng trượt vào các chốt trên tay cầm và cánh tay và nên khớp vào vị trí, cho phép bộ phận xoay mà không bị trượt ra, nếu chúng không xoay được, hãy thử lật ngược bộ phận lại và xem rãnh có nằm ở đầu kia không. Các bộ phận đệm này có thể thay thế/tháo rời chỉ bằng cách kéo thẳng lên, rãnh được bo tròn ở mỗi đầu để việc này trở nên dễ dàng.

Bạn cũng có thể sử dụng bu lông 0.25 inch với ren UNC ¼-20 thay vì in tệp "Ren" (Thread) được cung cấp, nhưng sẽ cần mài côn phần dưới một chút bằng máy mài vì tôi không muốn ren nhô quá sâu vào cánh tay.

Trượt cánh tay vào tay cầm, nó có thể đi theo chiều nào cũng được, vì vậy việc lắp ráp cuối cùng phụ thuộc vào sở thích của bạn. Bóp cánh tay vào tay cầm khi kẹp một bộ phận, sau đó vặn ren trên ốc vít trong khi vẫn giữ lực ép, cho đến khi bạn không thể siết chặt ốc vít nữa bằng tay. Không sử dụng dụng cụ để siết chặt ốc vít, nếu không ren/ốc vít có thể bị gãy. Nếu bạn không kẹp đủ chặt, hãy thử siết vào và nới lỏng ốc vài lần mà không lắp cánh tay để làm quen với ren.

Khi làm việc với các vật thể có cạnh thẳng như PCB, hãy sử dụng các mặt phẳng của đệm để giữ bộ phận cố định, vì các cạnh tròn không bám chắc bằng các cạnh vuông khi xử lý các vật thể phẳng.

Ghi công

Thiết kế trong phần mềm CAD Autodesk Fusion 360 với giấy phép sử dụng miễn phí cho người có sở thích (bản dựng tháng 10 năm 2023)

Slicer bằng PrusaSlicer 2.6.1

In bằng sợi Red/Black OVERTURE PETG 1.75mm trên máy Prusa i3 mk3 của tôi

Gửi lời cảm ơn đến bốn con mèo của tôi, cảm ơn vì đã giám sát trong khi tôi làm việc
