Dụng cụ Cắt Chai Nhôm Slider

Dụng cụ cắt chai PET bền bỉ.

Tôi đã sử dụng thiết kế rất hay của @3denvangelist, bạn có thể tìm thấy nó tại đây:

Thiết kế của @3denvangelist hay hơn nhiều so với tất cả các thiết kế bạn có thể tìm thấy trên trang này và hoạt động cực kỳ tốt, thay đổi nhanh chóng giữa các kích thước và cắt mịn.

Vấn đề của tôi là tôi là một người làm đồ thủ công khá lớn, tôi làm gần 50 chai trong một lần, và phần trên bị chai cắt ngay cả khi dùng đồng xu sau 20/30 chai. Vì vậy, tôi phải in lại các bộ phận.

Tôi tìm cách cải thiện thiết kế và bắt đầu cắt đôi thiết kế của anh ấy và thêm một tấm làm từ tấm làm mát cũ của Bambu Lab. Nó hoạt động nhưng hơi khó thiết lập.

Vì vậy, tôi quyết định thử tạo thiết kế của riêng mình với ý tưởng tương tự như trên nhưng lần này với một thanh trượt bằng nhôm. Tôi thực sự mới làm quen với thiết kế trên Fusion 360 nên đó là một chặng đường dài để đi đến những gì tôi đề xuất cho bạn ngày hôm nay.

Tôi đã thiết kế sao cho chúng ta có thể in lại 1 bộ phận nếu cần và không bị buộc phải in tất cả. Đây là lý do tại sao thiết kế bao gồm 4 bộ phận + tấm + khuôn.

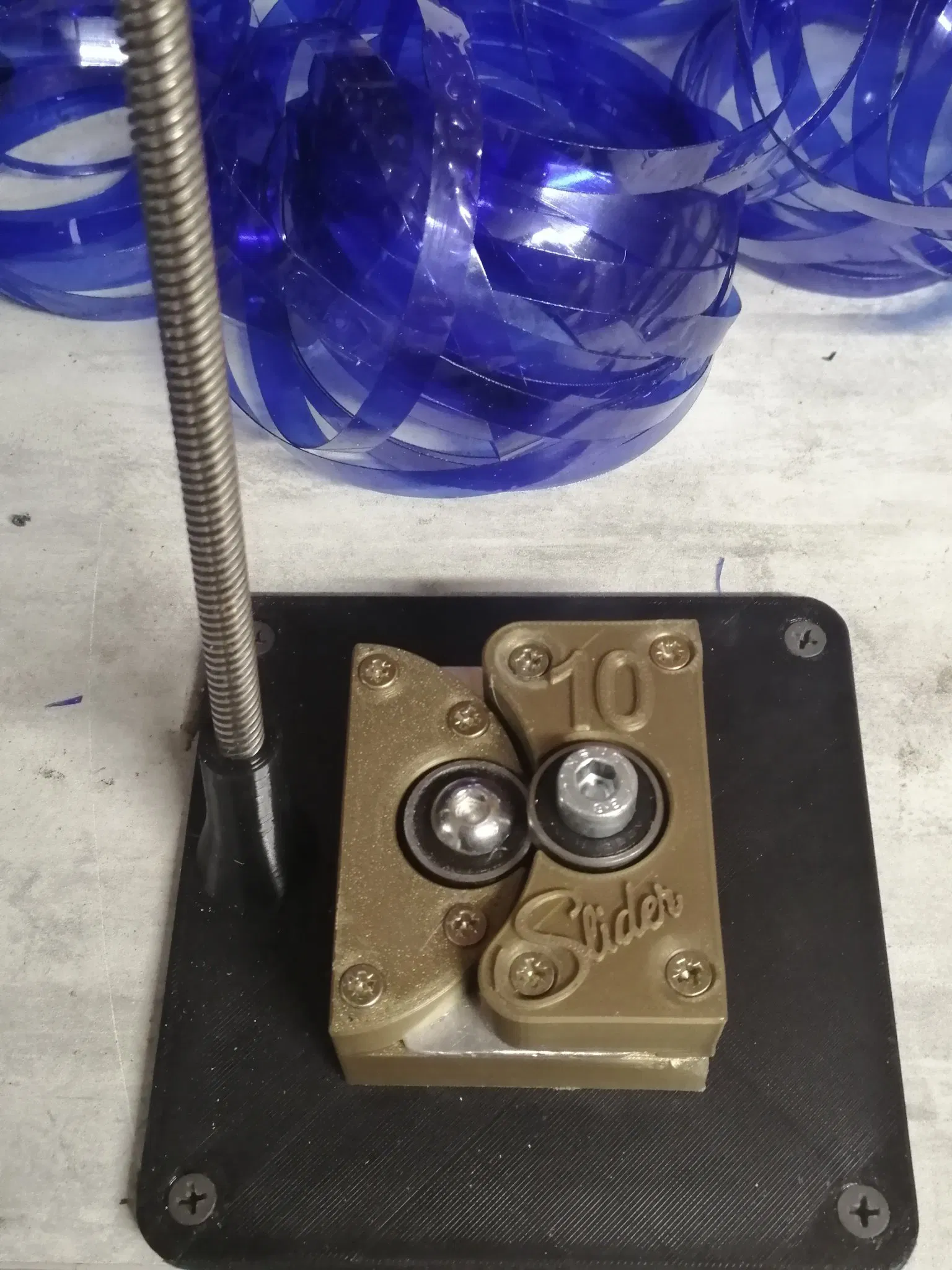

Bạn chỉ cần trượt bộ cắt vào các rãnh dẫn của tấm, không cần kẹp, không cần vít.

Vì tôi đã sử dụng thiết kế của @3denvangelist, tôi đã đặt các lỗ của tấm ở cùng vị trí để tránh tôi phải tạo lỗ mới trên bàn của mình.

HÃY CẨN THẬN vì có 2 khuôn, 1 cho dây đai 7mm và 1 cho dây đai 8-12mm.

Lý do là vì vòng bi 608 có chiều cao 7mm, và chai bạn phải cắt với cái này 7mm tạo ra nhiều lực và kết quả không tốt.

Vì vậy, tôi đã tạo một cách cấy ghép đặc biệt 2 vòng bi cho loại 7mm, chúng ở gần nhau hơn. Như vậy, nó hoạt động tốt.

Vì vòng bi có kích thước 7mm và chúng ta muốn cắt 7mm và cần hỗ trợ trung tâm cho vòng bi, bạn sẽ phải mài từng bước sau khi thử vòng bi bên trái, và khi bạn đạt đến dây đai 7mm thì dừng mài.

Nếu bạn muốn làm tất cả các kích thước, bạn sẽ cần theo mỗi kích thước:

• 1 x tấm nhôm dày 2mm x rộng 40mm
• 2 x vòng bi 608 ZZ hoặc 2RS tùy thuộc vào những gì bạn có. Để biết thông tin, tôi có vòng bi đen và đỏ, lạ thay, chúng khác nhau và vòng bi đen tốt hơn (đối với tôi)
• 2 x đai ốc M8.
• 2 x vít M8 x 30mm.
• 4 x vít gỗ 3.5x20 (cho bộ phận trên bên trái).
• 4 x vít gỗ 3.5x25 (cho bộ phận trên bên phải).
• 4 x vít gỗ theo kích thước bạn muốn để cố định tấm vào bàn nếu cần (tôi đã làm vậy).
• 1 x thanh 8mm để giữ chai trên tấm.

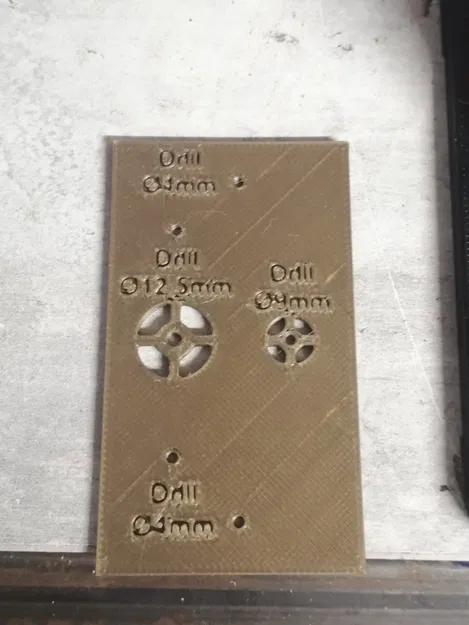

Bạn sẽ phải in khuôn để biết vị trí tạo lỗ và căn giữa chúng trên thanh trượt nhôm. Các khuôn này có kích thước phù hợp, vì vậy bạn cũng có thể sử dụng chúng để cắt dài.

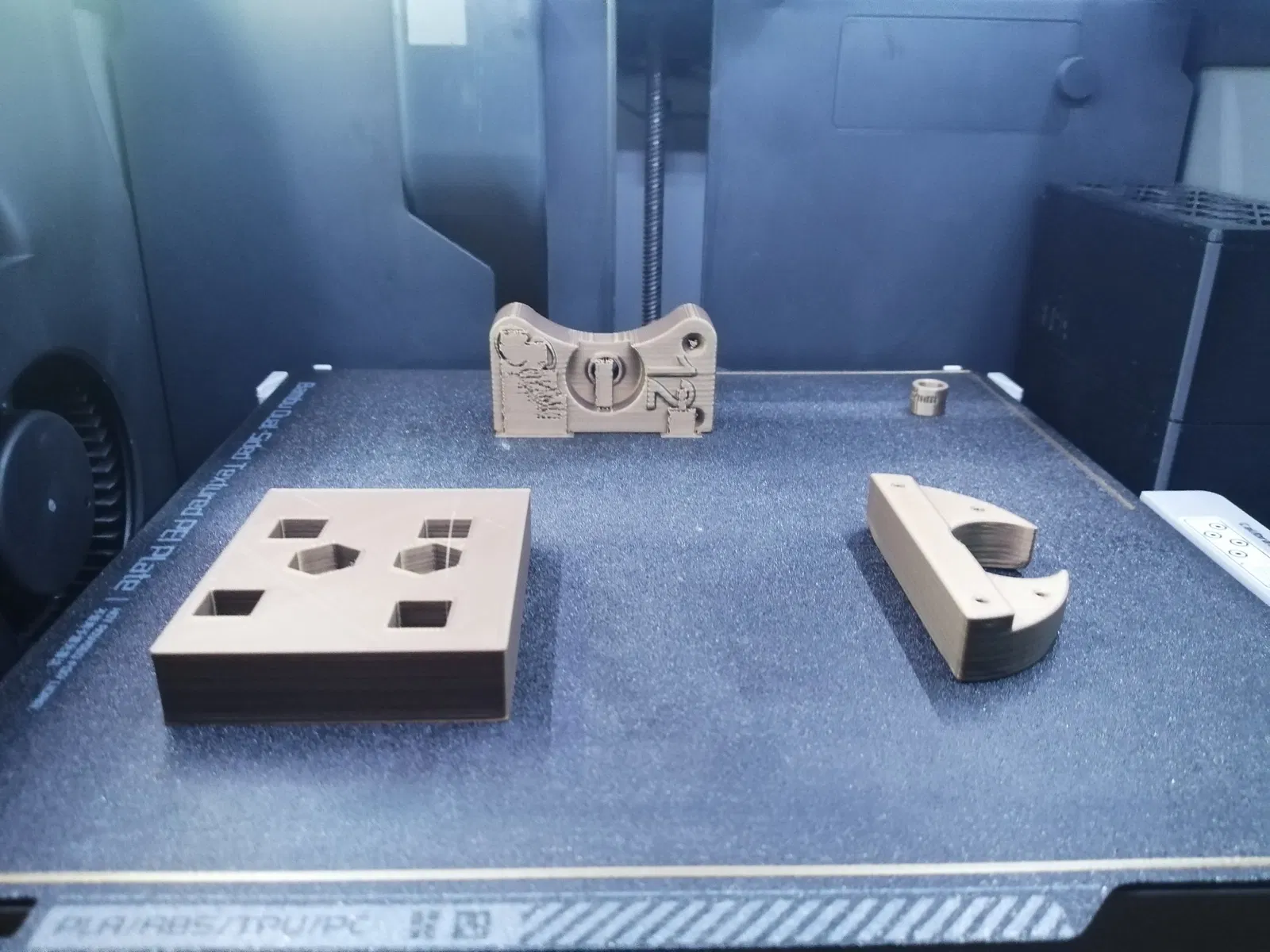

Đây là cài đặt của tôi để in, nhưng bạn có thể tự làm của riêng mình:

• Tấm PEI textured đối với tôi vì tôi gặp một số vấn đề với các loại khác nhưng đây chỉ là vấn đề kỹ năng thấp của tôi.
• Tấm với ABS với 25% độ đặc ruột - viền để tránh cong vênh - 4 lớp vỏ ngoài - 4 lớp vỏ trên và 4 lớp vỏ dưới
• Các bộ phận khác với PLA (tôi dùng PLA kim loại từ Bambu) với 20% độ đặc ruột - 4 lớp vỏ ngoài - 4 lớp vỏ trên và 4 lớp vỏ dưới - Không viền và hoạt động tốt
• Hãy chú ý đến các bộ phận trên bên phải, bạn phải in theo chiều dọc với các hỗ trợ thông thường, tôi đã có kết quả tốt nhất theo cách này NHƯNG bạn có thể thử một mặt khác.

Chắc tôi không quên gì đâu, nếu có, đừng ngần ngại gửi tin nhắn cho tôi nếu bạn có bất kỳ nghi ngờ hoặc cần thông tin.

Tôi muốn xin lỗi vì tiếng Anh không hay của mình, tôi đã cố gắng hết sức

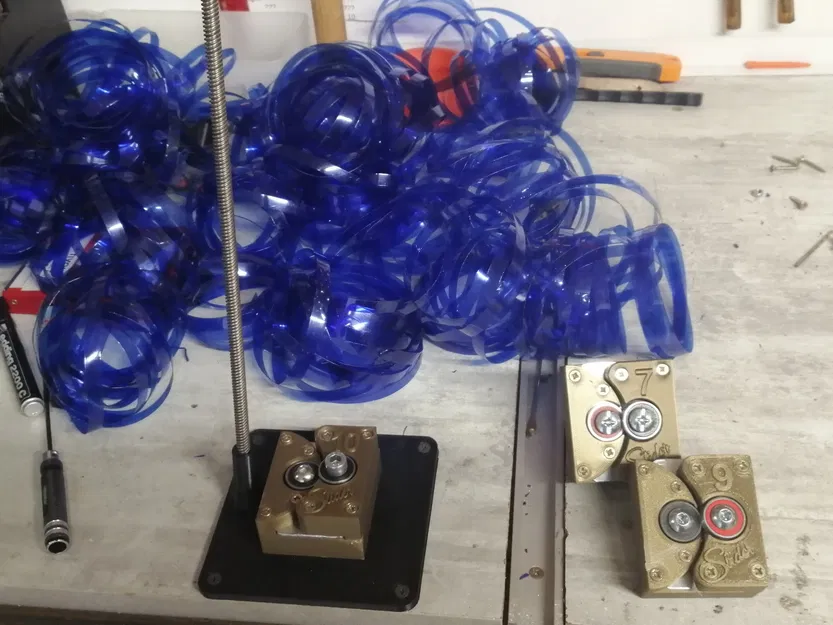

Tôi muốn đợi cho đến khi làm được nhiều chai để chắc chắn rằng nó hoạt động tốt. Tôi đã cắt gần 100 chai cho mỗi kích thước và nó hoạt động tốt, không cần in lại gì cả, tất cả các bộ phận đều ở tình trạng tốt.

Tôi không nói đây là dụng cụ cắt tốt nhất nhưng nếu bạn cần thứ gì đó bền bỉ, bạn cần cái này.

Nếu bạn không có tấm nhôm hoặc bất cứ thứ gì khác, hãy sử dụng cái này

Một lượt thích - Một bình luận và phản hồi hoàn toàn miễn phí cho bạn và được đánh giá cao để tôi tiếp tục và cải thiện bản thân và đi đúng hướng.
