Giá đỡ camera Pi xoay và nghiêng tùy chỉnh

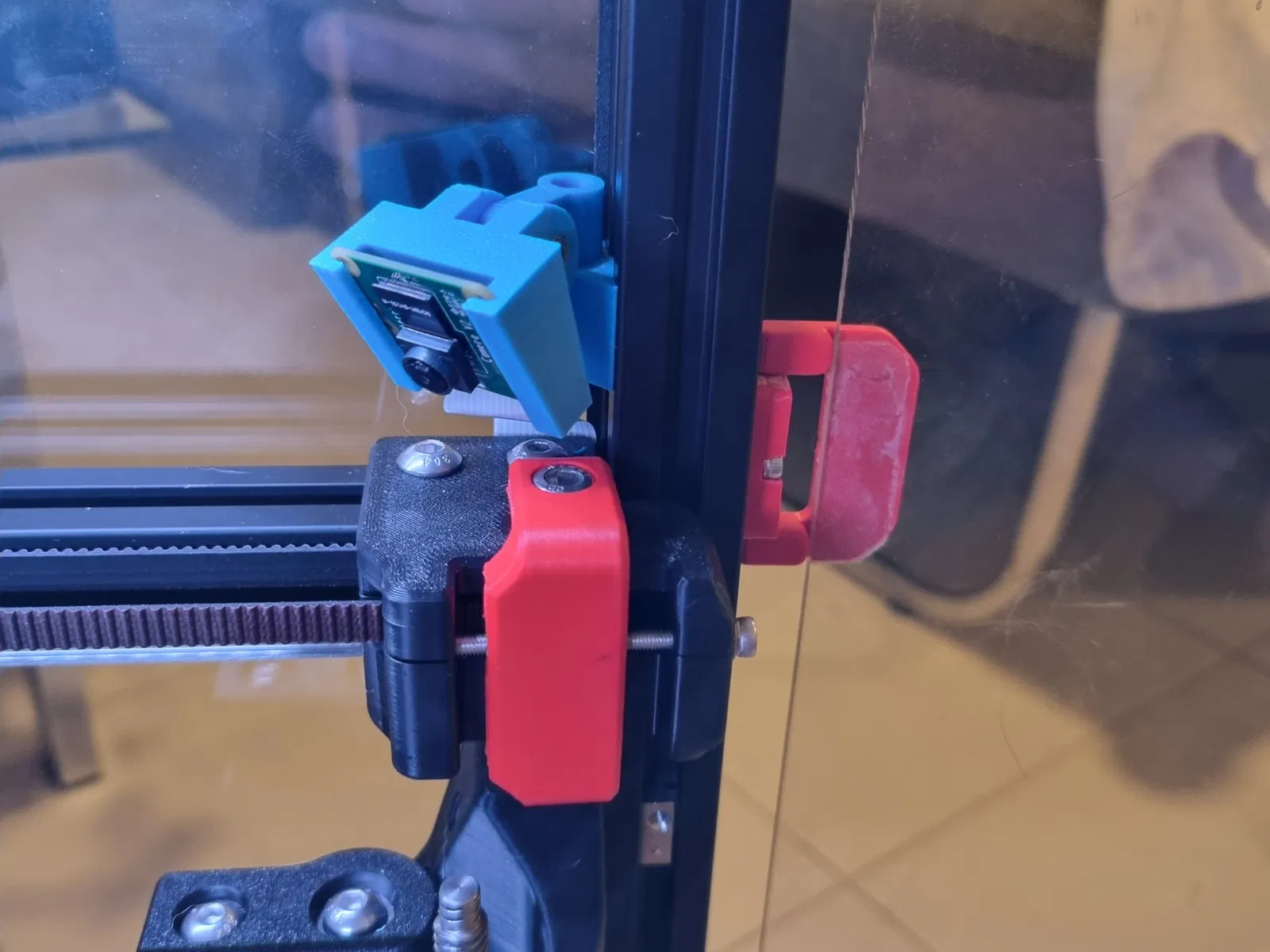

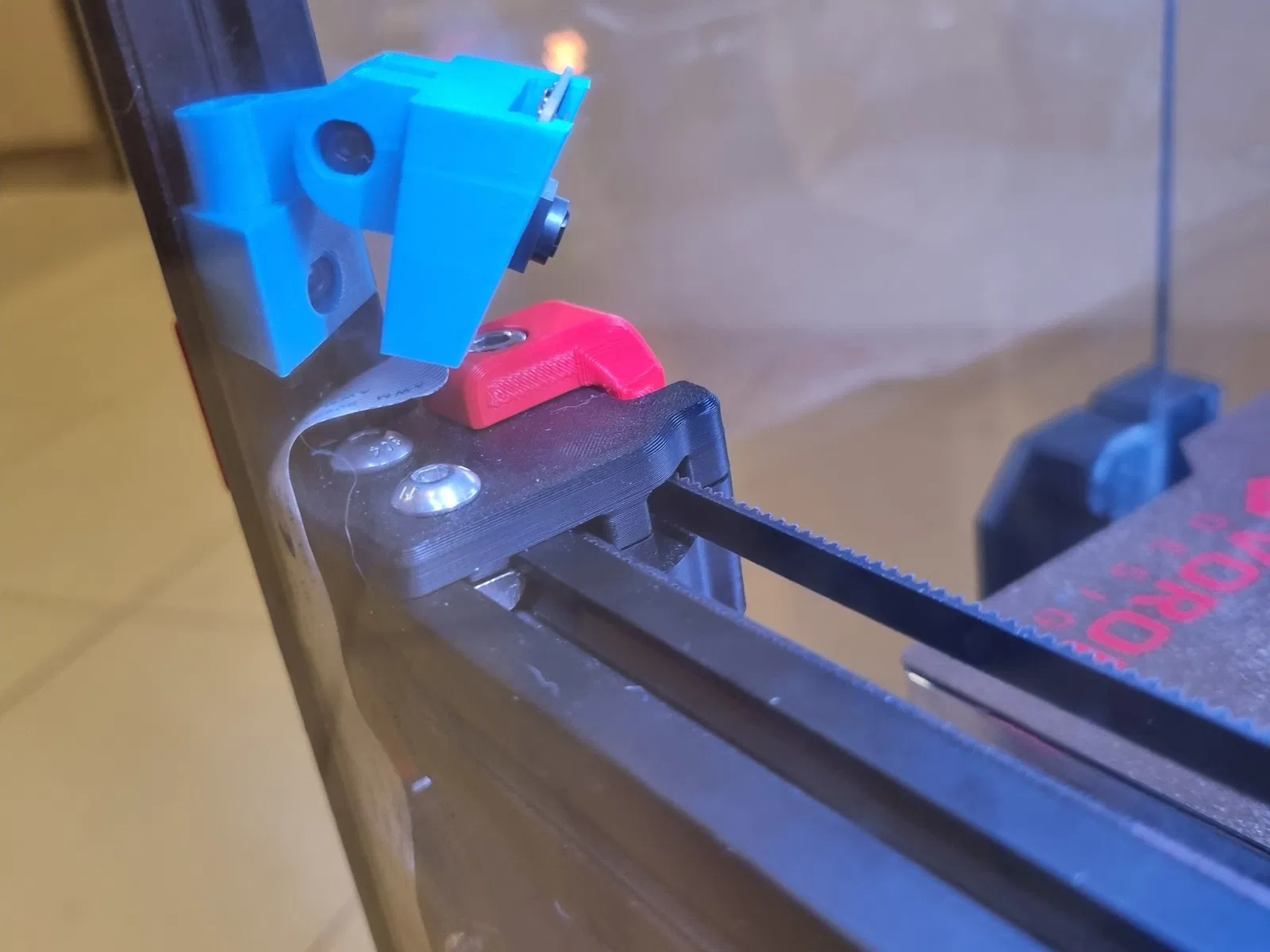

Không tìm được mount ưng ý cho Pi cam, nên mình tự chế cái giá đỡ xoay và nghiêng tùy chỉnh cho Voron Trident. Mẫu này gồm 3 bộ phận in, ốc và ốc nhiệt, dễ dàng lắp vào thanh nhôm 2020 mà không cần supports nếu canh đúng.
Mô tả
Mình đã xài cái mount góc của richardjm (tìm ở đây: https://github.com/VoronDesign/VoronUsers/tree/master/printer_mods/richardjm/picam-corner
) cũng được upload bởi DeVsFaN1830
có ở đây: https://www.f3d.vn/3d-model/157231-gia-do-goc-camera-raspberry-pi-3-cho-voron-v24
) nhưng mình thấy không chỉnh được góc ưng ý cho con Voron Trident của mình, nên mình quyết định tự làm cái mount riêng với đầy đủ tùy chỉnh mà mình cần. Như tiêu đề đã nói, cái mount này có thể xoay và nghiêng đó nha!
Cái mẫu này gồm 3 bộ phận in 3D, 1 con ốc 16x3mm và 1 con ốc 20x3mm, cùng với 2 ốc nhiệt 3mm và có cách để gắn vào thanh nhôm định hình 2020 của bạn.

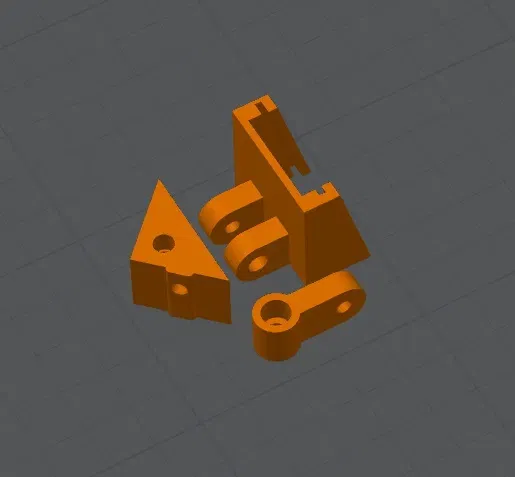

Hãy lưu ý là khi bạn load mấy cái bộ phận này vô slicer, chúng nhìn hơi lạ. Cứ xoay chúng theo như mình chỉ trong mấy tấm hình là được, không cần supports đâu.
