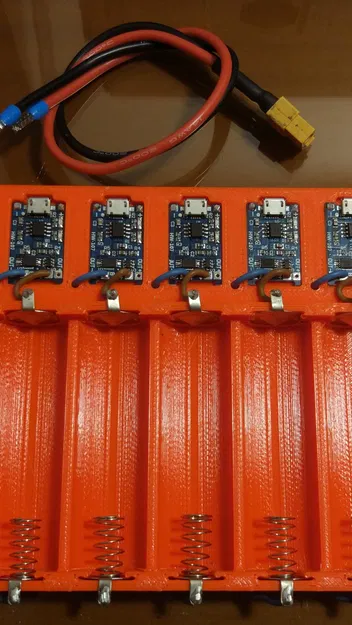

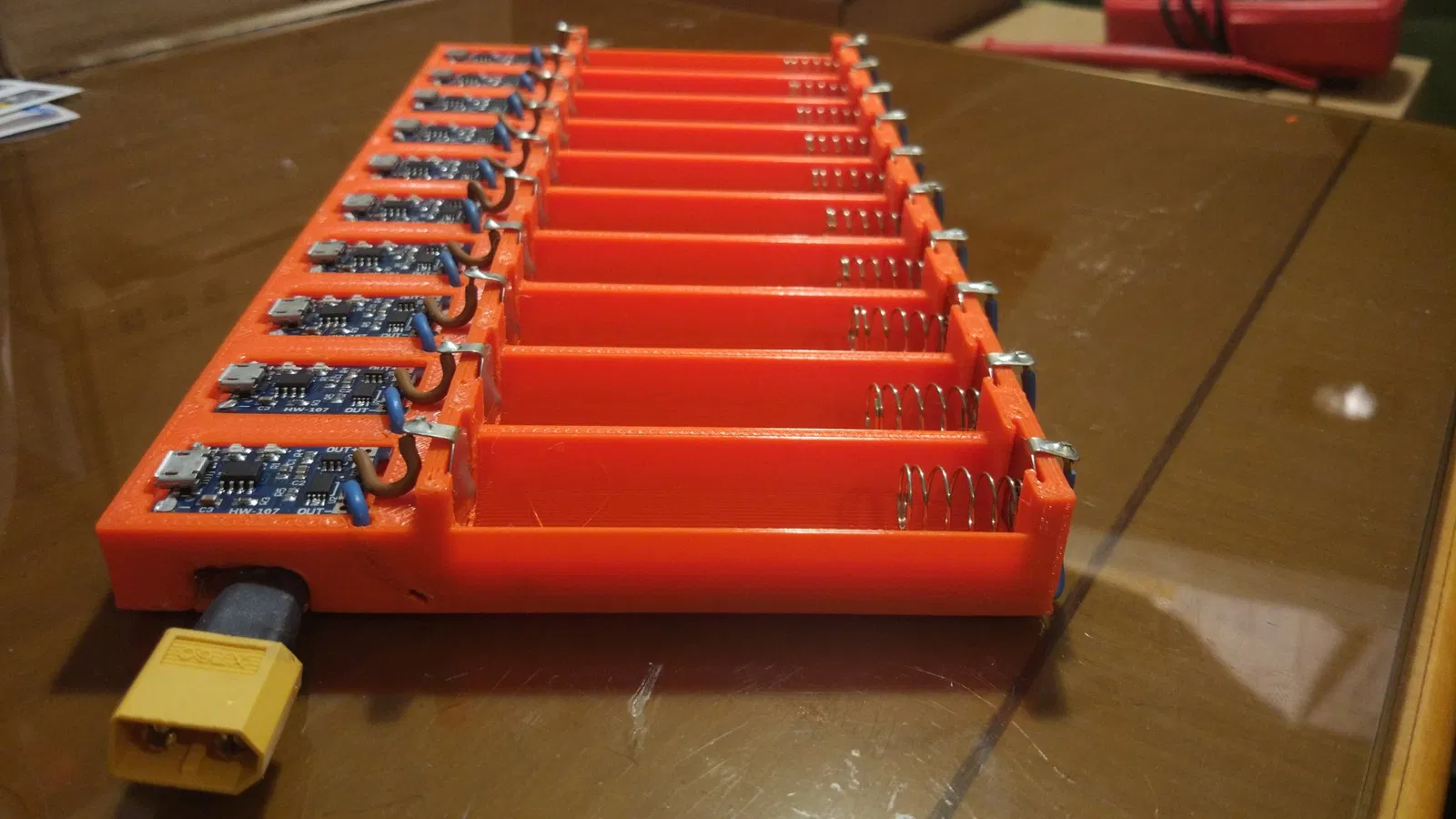

TP 4056 1A Sạc cho 10 Cell Pin 18650 21700

Đây là bộ sạc Li-ion tương thích với pin 18650 và 21700.

Sạc được tối đa 10 cell. Yêu cầu nguồn điện 5V tối thiểu 10A. Mình đề xuất 15A để tránh quá nhiệt.

Mỗi cell có module sạc độc lập là TP4056 hoặc TC4056.

Các cell được sạc lại với dòng điện 1A và điện áp tối đa 4.25V (dung sai điện áp sạc của 4056 là 1%, tức là 4.2V + 1% = 4.242V).

Có video hướng dẫn lắp ráp nè:

CẢNH BÁO:

PIN LI-ION CÓ RỦI RO TIỀM ẨN NẾU SỬ DỤNG SAI CÁCH HOẶC KHÔNG CẨN THẬN. PIN CÓ THỂ NỔ GÂY BỎNG NẶNG, TỬ VONG VÀ THIỆT HẠI TÀI SẢN.

XỬ LÝ CẨN THẬN.

KHÔNG SẠC LẠI PIN BỊ HỎNG HOẶC RƠI.

KHÔNG LÀM PIN BỊ ĐOẢN MẠCH.

NẾU LỚP BẢO VỆ BỊ HỎNG, ĐẶC BIỆT LÀ GẦN CỰC DƯƠNG, KHÔNG SỬ DỤNG PIN.

LIÊN TỤC KIỂM TRA ĐIỆN ÁP SẠC.

KHÔNG SẠC QUÁ ĐIỆN ÁP.
