Giá đỡ cuộn filament thông minh cho máy in 3D

Cập nhật: 13-02-12: Đã cập nhật tệp scad, với các tấm chắn, và stl với bán kính lớn hơn dưới nơi ổ bi nên ngồi. Tôi đã gặp vấn đề với khoảng cách khi in nên tôi đã thêm 1mm khoảng trống.

Cập nhật 13-02-10: Đã cập nhật tệp scad với một số tấm chắn cuộn ở bên ngoài khung. Nên giúp cuộn không bị rơi ra. Tôi có thể cần thêm chúng ở bên trong nữa nhưng tôi hy vọng rằng vì con lăn là một mảnh nên bên ngoài sẽ đủ.

Lấy từ thing:22579 vì có một vài vấn đề với việc thay đổi kích thước cuộn. Tôi đã cố gắng đảm bảo rằng các bán kính cơ sở được phẳng (hoặc phẳng nhất có thể trong trường hợp các lỗ cắt bên dài) với tất cả các kích thước cuộn để giảm thiểu vật liệu và loại bỏ các phần nhô ra. Cũng cố gắng cung cấp một giá trị biến thích hợp cho chiều dài của nó để giữ cho cuộn ổn định.

Hướng dẫn

Tôi đã in các phiên bản với ít nhất 15% độ đặc (tất cả đều là PLA) và chúng hoạt động tốt. Tệp này nên là tham số nhưng tôi chưa thử nghiệm với một loạt các kích thước cuộn hoặc ổ bi khác nhau.

Hiện tại tôi có ổ bi 608 nên tôi đã thiết kế lại cho chúng nhưng nó nên hoạt động với các loại khác. Tôi sử dụng của tôi với một số thanh ren thừa mà tôi còn lại, hoặc bạn có thể sử dụng đinh ốc 8mm, thanh trơn, bó filament, v.v.

Tôi vẫn đang tìm cách thêm vào một thiết kế để giúp bảo vệ cuộn khỏi rơi ra hai bên khi nó trở nên nhẹ hơn.

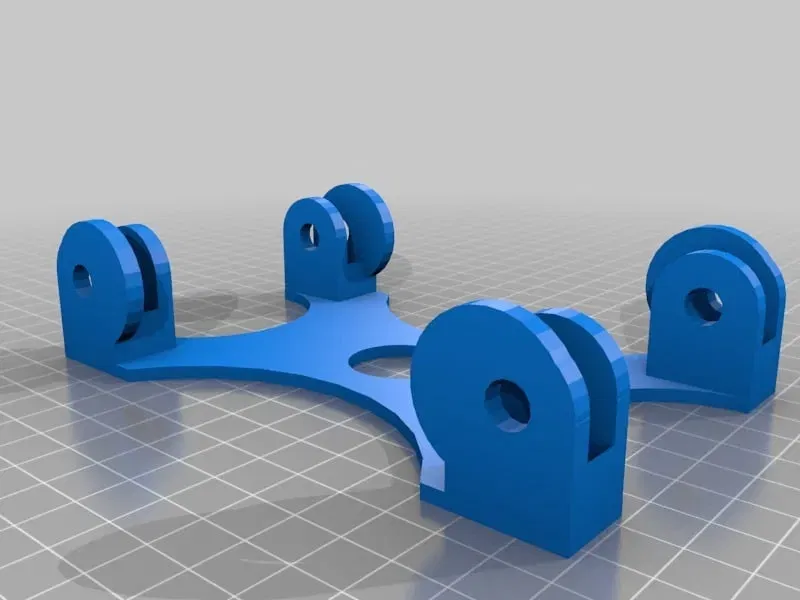

Tệp .stl được đính kèm là cho cuộn của tôi có đường kính 204mm và rộng 72,5mm (bao gồm cả các bức tường).
