Mod Direct Drive Orbiter cho Flying Bear Ghost 5

Video hướng dẫn lắp đặt Hướng dẫn tạm dừng ở một độ cao nhất định trên Cura Slicer tiếng Việt Hướng dẫn tạm dừng ở một độ cao nhất định trên Prusa Slicer tiếng Việt

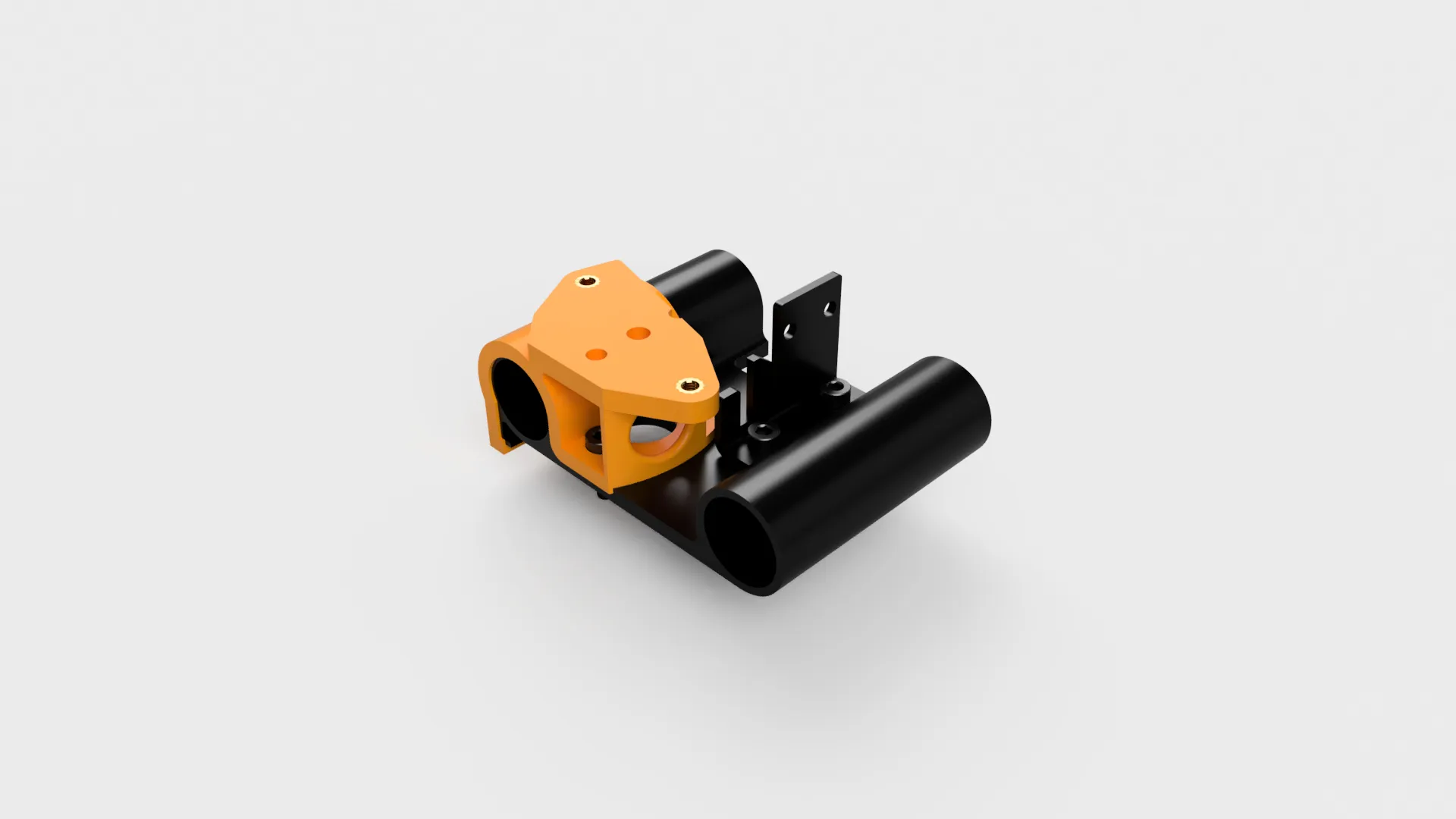

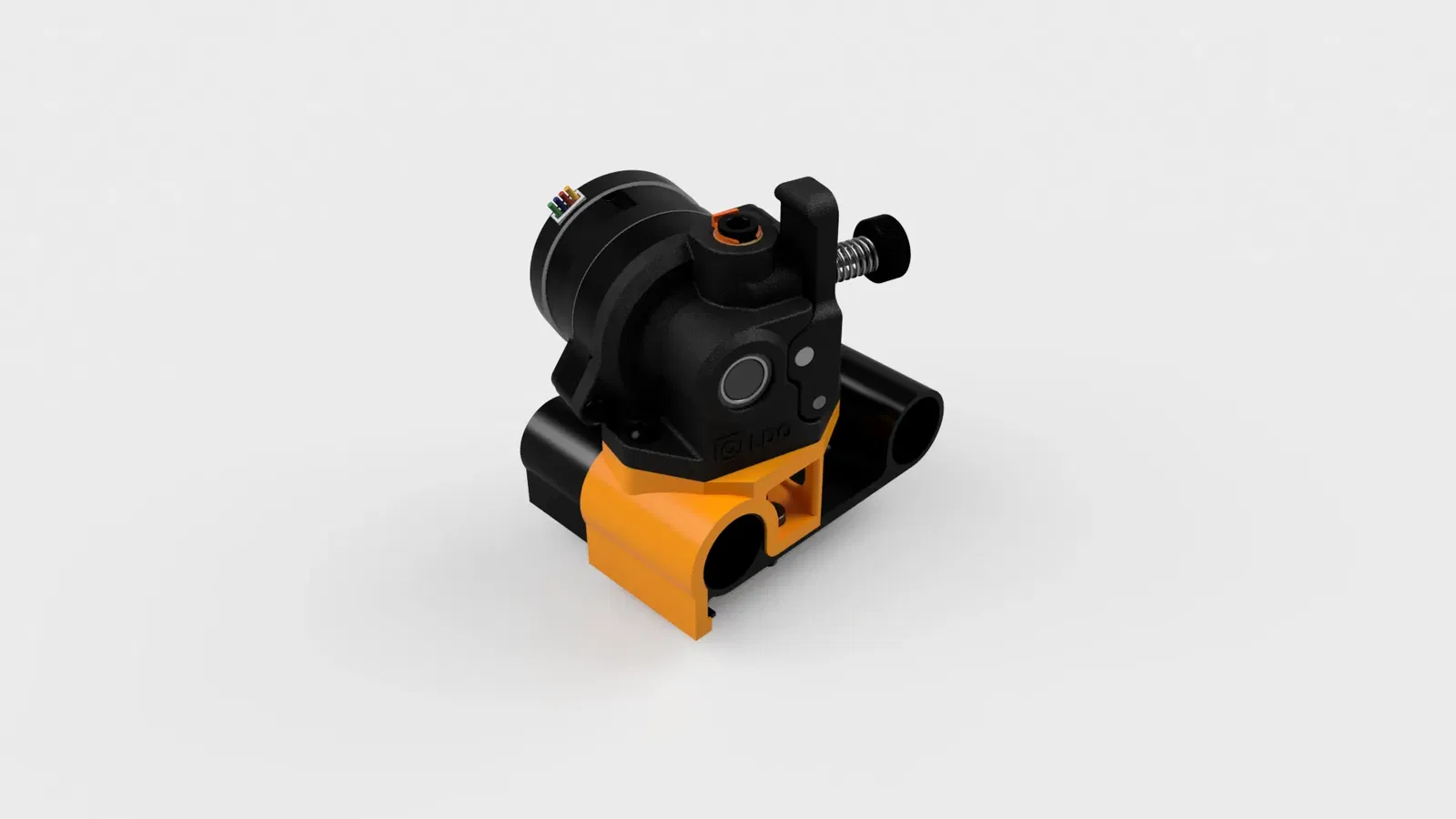

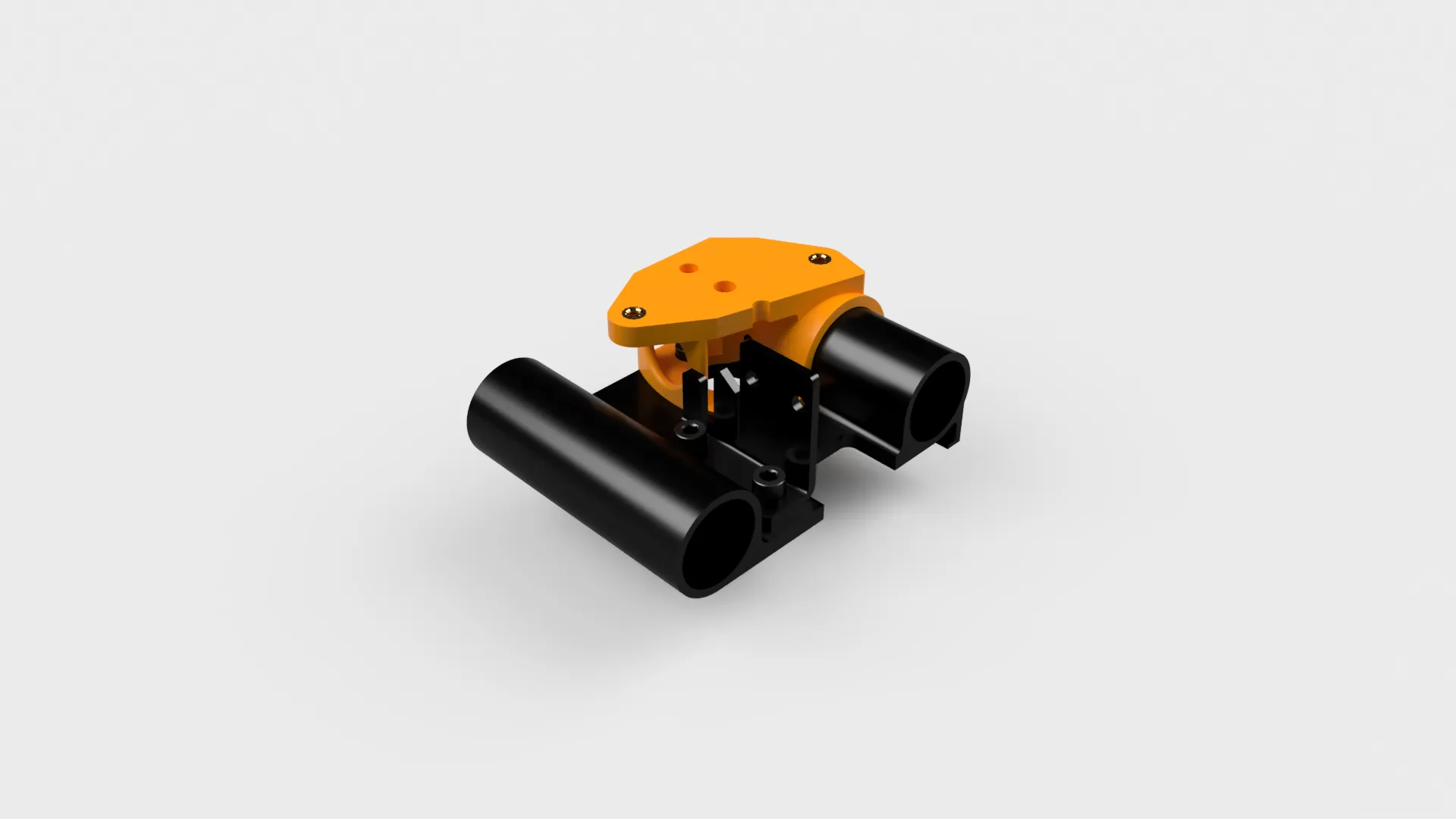

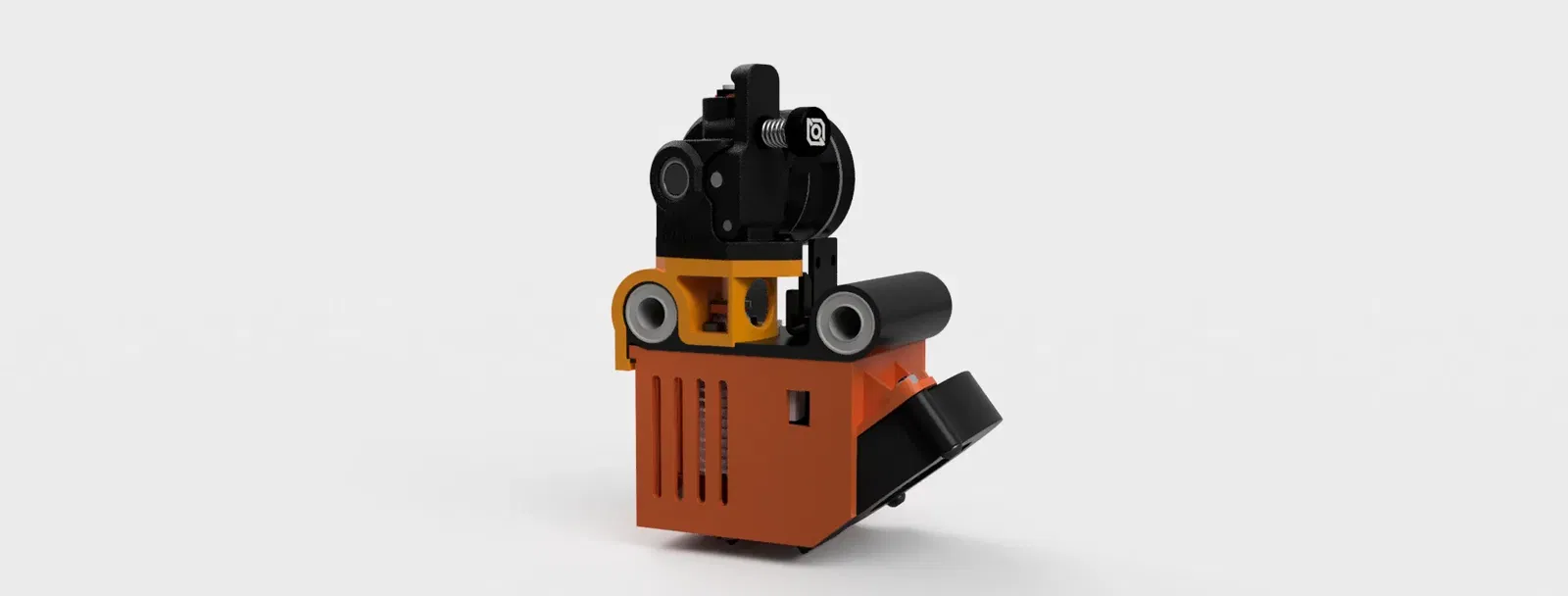

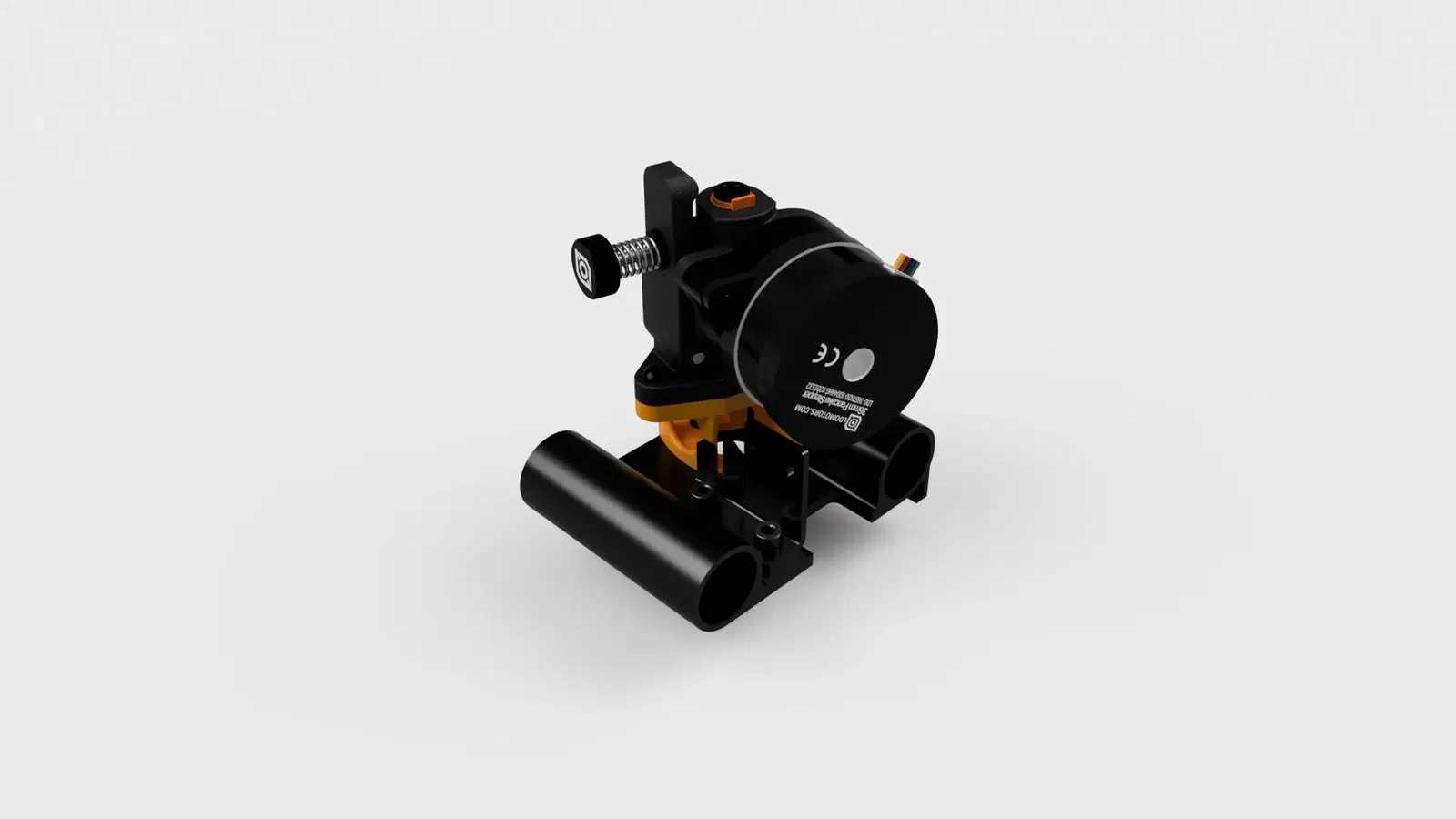

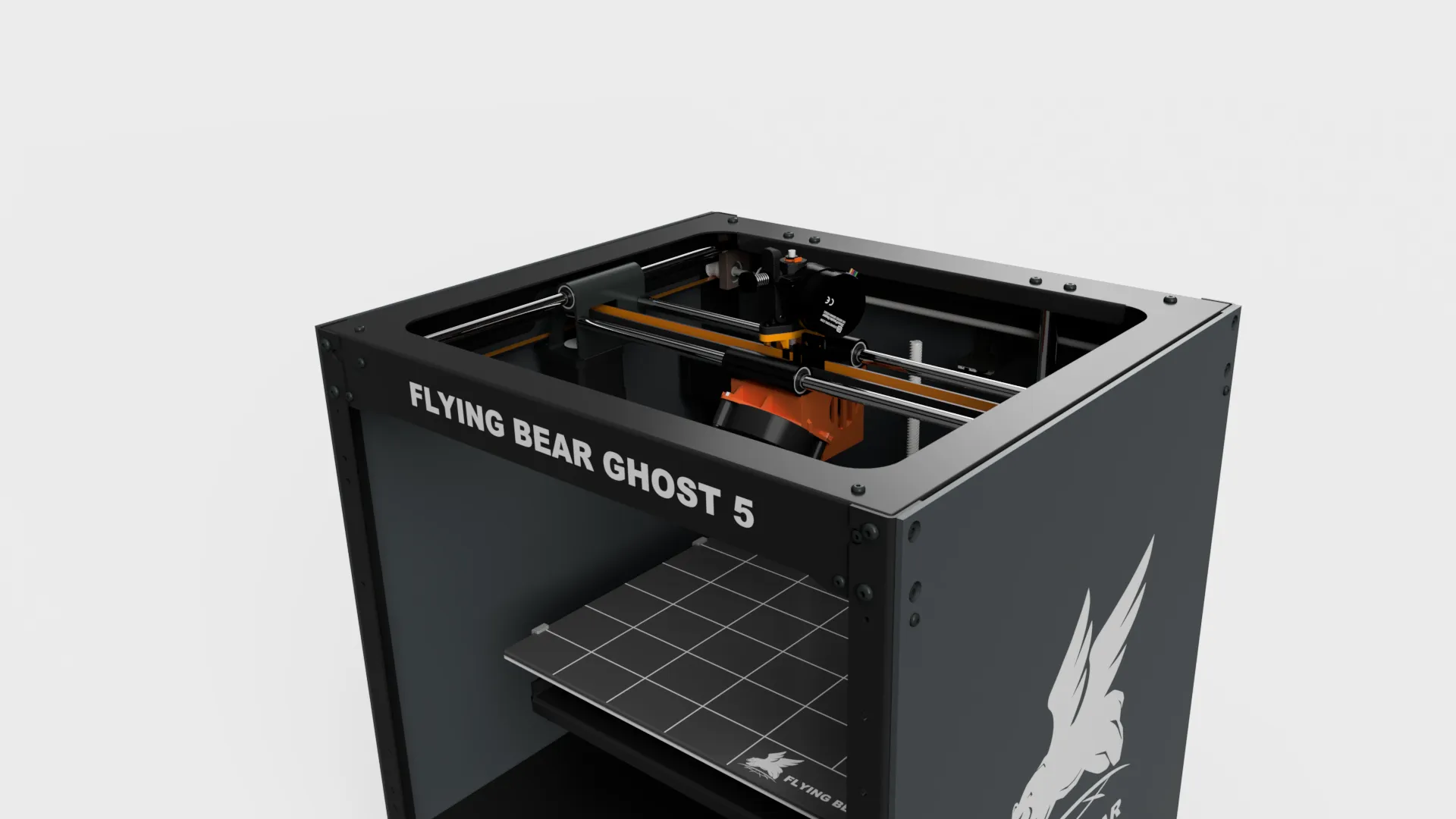

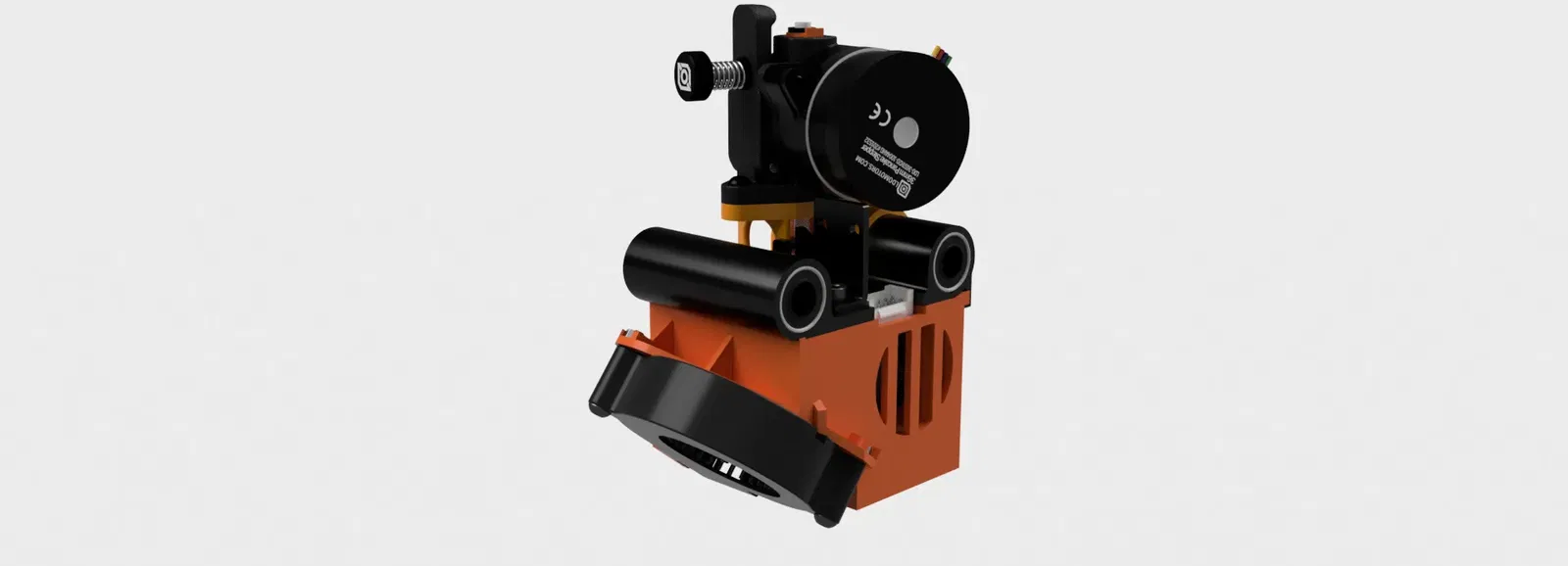

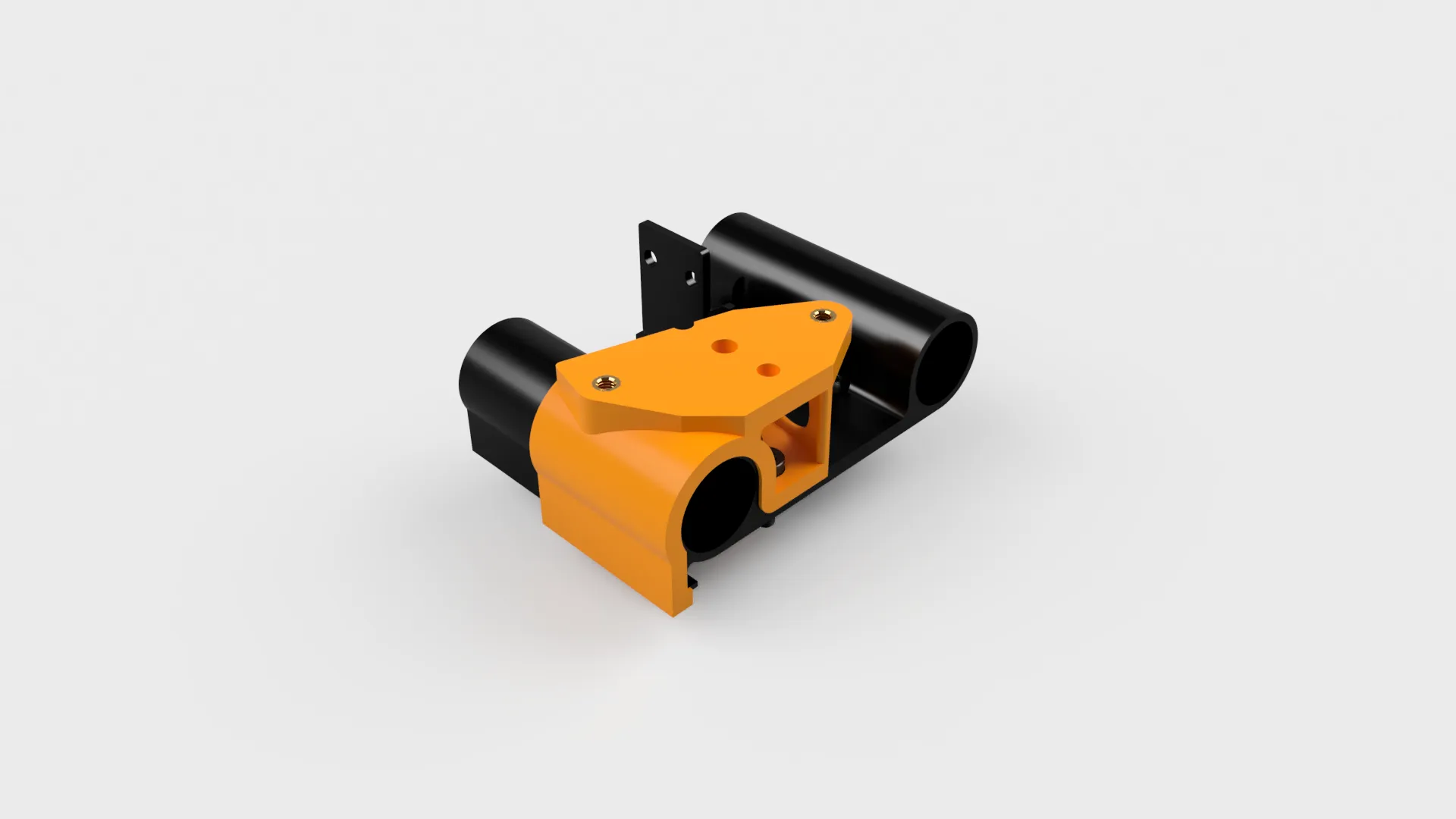

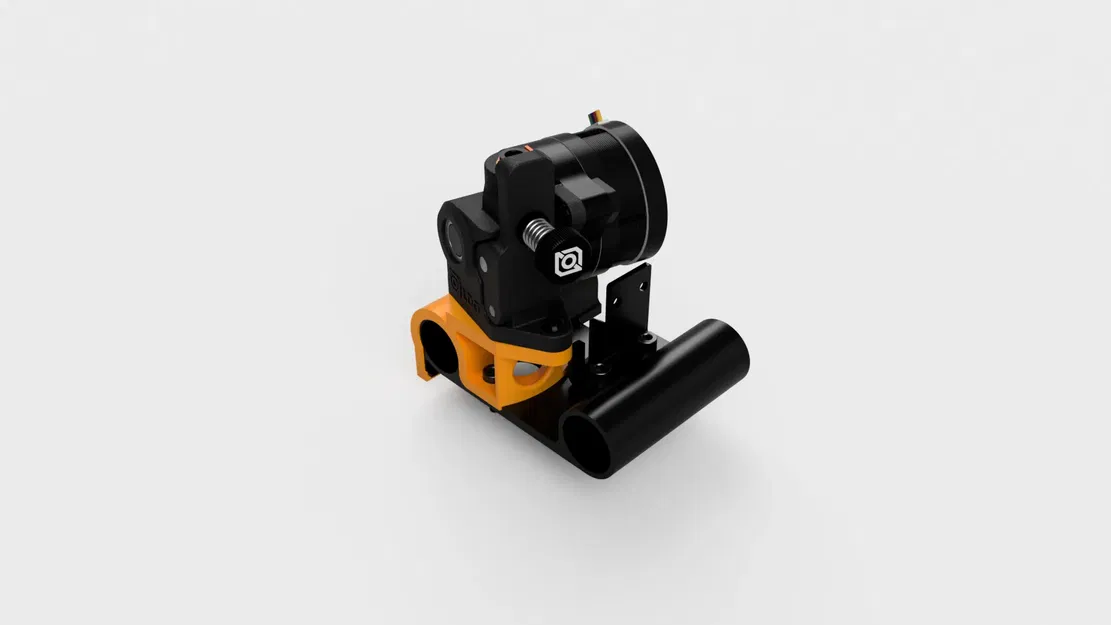

Bộ chuyển đổi Direct Drive cho máy Flying Bear Ghost 5 sử dụng bộ đùn LDO Orbiter V2.0 Bộ đùn Orbiter là bộ đùn Direct Drive mạnh mẽ với thiết kế nhỏ gọn, được thiết kế bởi Róbert Lőrincz và sản xuất bởi LDO với bánh răng tôi cứng từ Bondtech. Trọng lượng Orbiter: khoảng 135g Động cơ LDO-36STH20-1004AHG (tốc độ rút dây 120 mm/s và gia tốc lên tới 8000 mm/s²)

Ba thiết kế để phù hợp với mọi nhu cầu: File1: cố định bằng đai ốc M3 File2: cố định bằng ốc ren cấy Ruthex cao cấp File3: cố định bằng ốc ren cấy thông thường (Trung Quốc)

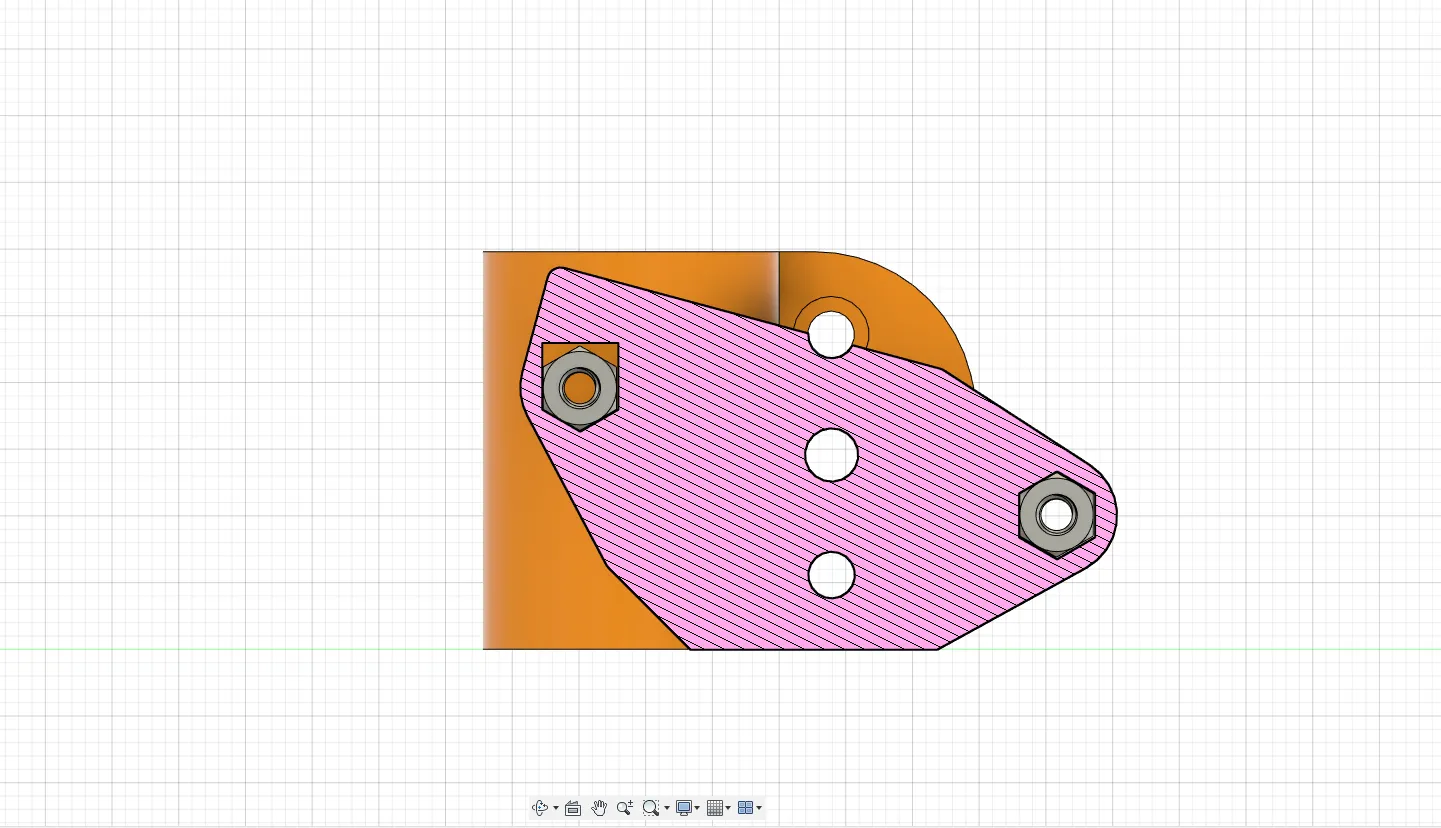

LƯU Ý: Nếu bạn chọn in file bằng đai ốc M3, bắt buộc phải in ở độ cao lớp 0.2 và đặt tạm dừng in ở lớp 115.

Danh sách vật tư cần thiết để lắp ráp bộ đùn: [1x] Bộ đùn Orbiter V2.0 -- 3DJake -- AliExpress 1 -- AliExpress 2 -- Amazon [2x] Vít M3x8 DIN7380 [2x] Đai ốc M3 DIN934 [chỉ dùng cho File1] [2x] Ốc ren cấy Ruthex -- 3DJake -- Amazon [chỉ dùng cho File2] [2x] Ốc ren cấy thông thường (M3 OD5 Dài 4mm) [chỉ dùng cho File3]

Dụng cụ cần thiết: Cờ lê lục giác 2 [có sẵn với máy Ghost 5] Cờ lê lục giác 2.5 [có sẵn với máy Ghost 5] Mỏ hàn thiếc [chỉ dùng cho File2 hoặc File3] Dao rọc giấy

Liên hệ tôi nếu có bất kỳ thắc mắc hoặc vấn đề gì trong quá trình lắp đặt. Phê bình mang tính xây dựng luôn được hoan nghênh.

Tiếng Anh: installation videos Instructions for pause at height Cura Slicer ENG Instructions for pause at height Prusa Slicer ENG

Direct Drive modification system for Flying Bear Ghost 5 with extruder LDO orbiter V2.0 The Orbiter extruder is a powerful Direct Drive extruder with a compact design, designed by Róbert Lőrincz and manufactured by LDO with hardened gears from Bondtech Orbiter weight: about 135g Motor LDO-36STH20-1004AHG (retraction speed of 120 mm/s and an acceleration of up to 8000 mm/s²)

Three designs to adapt to every need: File1 fastening with M3 nuts File2 fastening with premium threaded inserts Ruthex File3 fastening with generic threaded inserts (China)

ATTENTION: if you choose to print the file with M3 nuts, it is strictly necessary to print at layer height 0.2, and insert a print pause at layer 115.

Purchase list necessary for the correct assembly of the extruder: [1x] Orbiter Extruder V2.0 -- 3DJake -- AliExpress 1 -- AliExpress 2 -- Amazon [2x] Screws M3x8 DIN7380 [2x] Nuts M3 DIN934 [only for File1] [2x] Ruthex inserts -- 3DJake -- Amazon [only for File2] [2x] Generic inserts (M3 OD5 Lenght 4mm) [only for File3]

Tools needed: Allen Wrench HEX 2 [included with Ghost 5 printer] Allen Wrench HEX 2.5 [included with Ghost 5 printer] Soldering iron [only for File2 or File3] Cutter

Contact me for any doubts and/or problems during installation Constructive criticisms are welcome
