Giá đỡ màn hình Voron Trident BTT Pi TFT 70

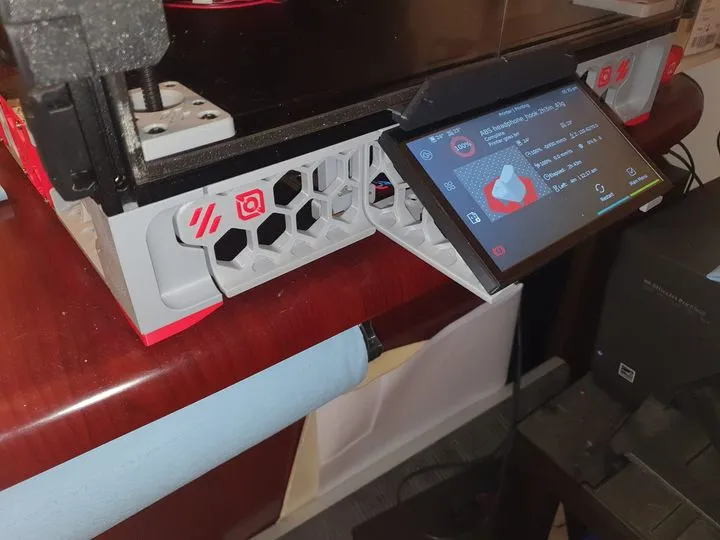

Giá đỡ màn hình cho Voron Trident BTT Pi TFT 70. Hướng dẫn lắp đặt chi tiết bao gồm các loại vít và cách gắn. Lưu ý: Trên Voron Trident 300mm, cần sử dụng váy 250mm cho hai bên vì nó rộng hơn giá đỡ màn hình tiêu chuẩn. Nút chỉnh độ sáng nằm ở dưới cùng để dễ thao tác.
Mô tả
Để gắn màn hình, hãy gắn viền màn hình vào màn hình, sau đó dùng 4 con vít máy SHCS M2.5x6 để gắn màn hình.
Sau đó dùng 2 T-Nut M3 và 2 vít SHCS M3x8 để gắn vào khung. Hình ảnh có thể cần lật lại.
Nút chỉnh độ sáng nằm ở dưới cùng để dễ thao tác.

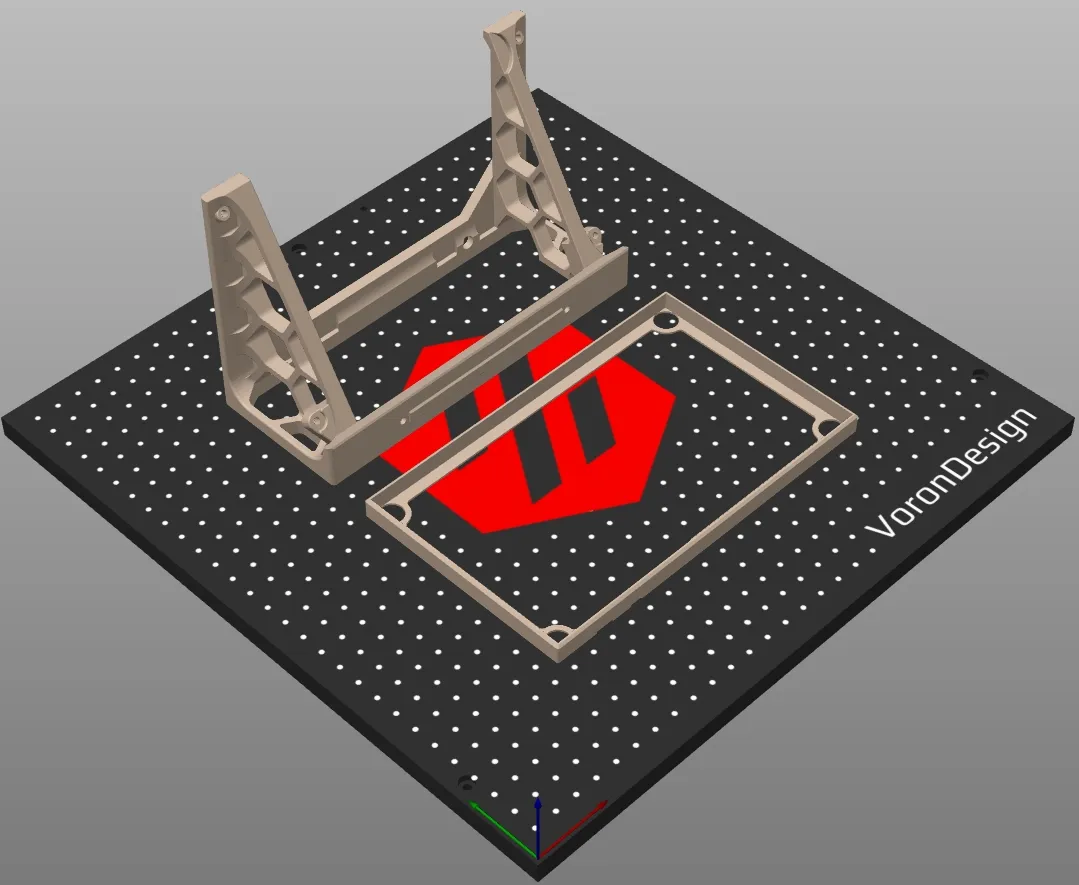

Tôi đã in theo các bộ phận trên hình ảnh đế với cài đặt Voron tiêu chuẩn và không cần hỗ trợ hoặc brim.
Tôi chưa thử nhưng tôi đoán cái này có thể dùng được cho Voron 2.4 nếu dùng bộ phận váy trước bên trái và bên phải nhỏ hơn một kích thước.
Ý tưởng đến từ LDOVoronTrident Touchscreen Mount cho BigTreeTech Pi TFT4.3
Từ Trident_Assembly.f3d, tôi đã sử dụng các bộ phận sau: front_skirt_a_300 front_skirt_b_300 rear_center_skirt_300
