Mô tả

Con gấu mèo nó ghé thăm cái thùng đồ của tui ngoài vườn, nó lục tung lên hết trơn. Để khỏi bị mấy lần nữa, tui mới chế ra hai cái chốt, để tui khóa thùng lại bằng ổ khóa bự.

Mà mấy cái món này thì nó đích thị dành cho cái thùng SS900 của Suncast nè (https://www.homedepot.com/p/Suncast-Wicker-22-Gal-Resin-Storage-Deck-Box-SSW900/206288443), mà Suncast nó có làm mấy bản khác nhìn cái nắp hơi lạ lạ, nên cũng có khả năng là cái chốt này nó ráp vừa mấy cái thùng khác luôn á.

Tui có xài cái ổ khóa số này nè (mấy con gấu mèo nó chưa mở được khóa số đâu nha :-)): https://www.amazon.ca/dp/B07VKRQYZF, mà xài đại loại ổ khóa nào ngoài trời cỡ đó là được hết.

Để gắn cái chốt vô thùng, phải khoét một cái khe 7 x 20 mm trên thùng và cắt bớt một phần cái gờ bên trong á, để cái chốt nó ăn vô hết được, nằm bằng phẳng.

Cũng phải khoét lỗ cho mấy con ốc vít vô nắp với thùng nữa.

Tui có xài ốc vít bằng thép #8 3/8" với đai ốc, sẵn có trong nhà, mà tốt nhất là nên xài ốc vít với đai ốc bằng đồng hoặc thép không gỉ, để khỏi bị sét.

[Cập nhật 20231028] Có thêm bản v2.0 (có cái bộ phận màu cam) có thêm cái móc ở phía trong thùng để treo cái ổ khóa khi mở thùng ra. Tui in bằng nhựa PETG màu cam, nên nhìn thấy rõ dù trời tối.

Lưu ý: Các file v.2.0 có cả bản gốc và bản mới.

Cài đặt in ấn

  • Máy in: Prusa i3 MK3S+
  • Rafts: Không
  • Supports: Không
  • Độ phân giải: 0.3
  • Infill: 15%
  • Loại Infill: Gyroid
  • Filament: PETG

In bằng: Prusament Jet Black và Orange PETG

Ghi chú: Do nhựa PETG của tui nó hút ẩm chút xíu, nên bề mặt mấy cái bộ phận in ra lúc đầu hơi nhám, mà xài thì vẫn ok lắm.

Ảnh chụp:

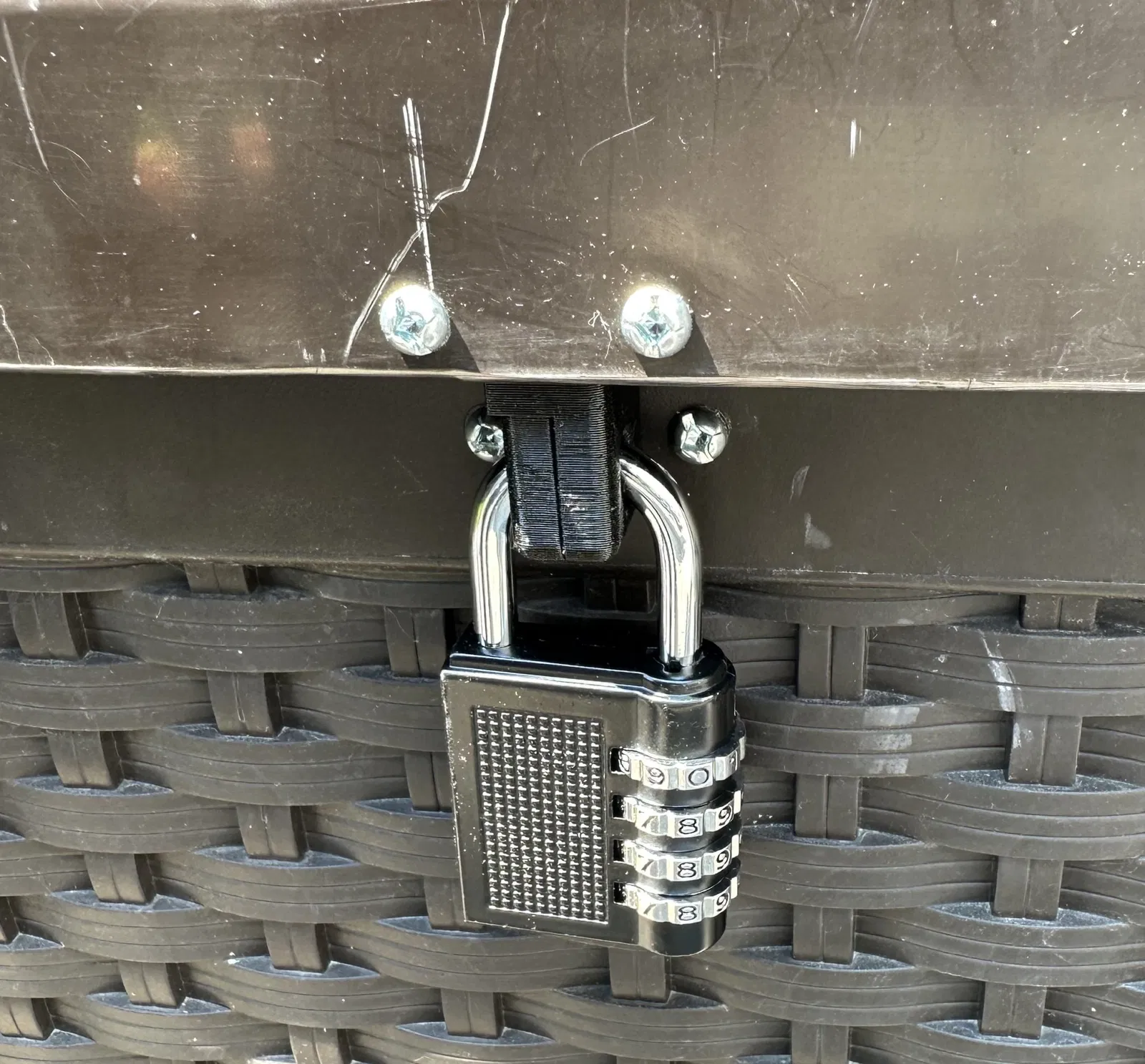

  • Thùng đã khóa - nhìn từ phía trước

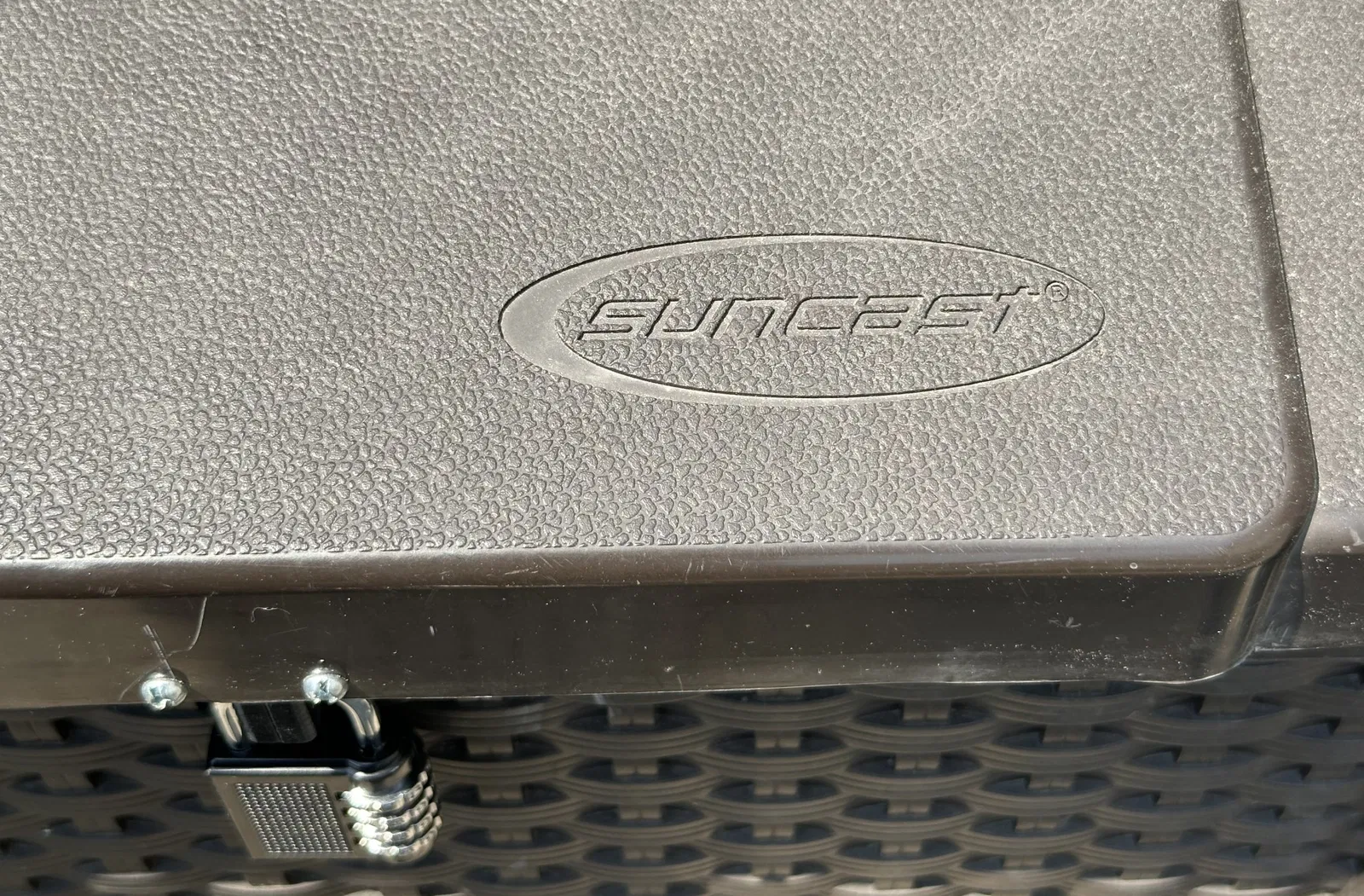

  • Thùng đã khóa - nhìn từ trên xuống

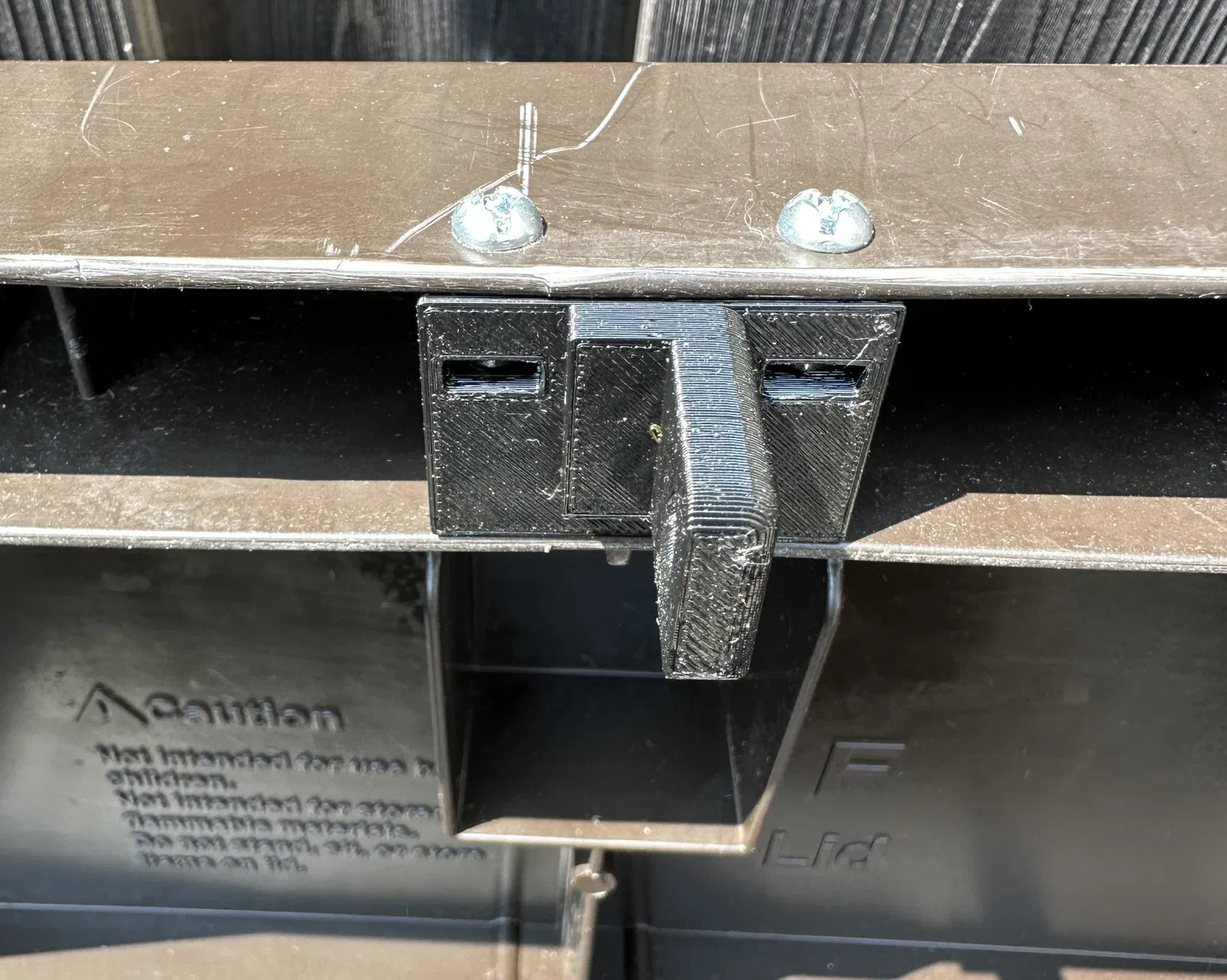

  • Bộ phận chốt nắp thùng - nhìn từ phía dưới

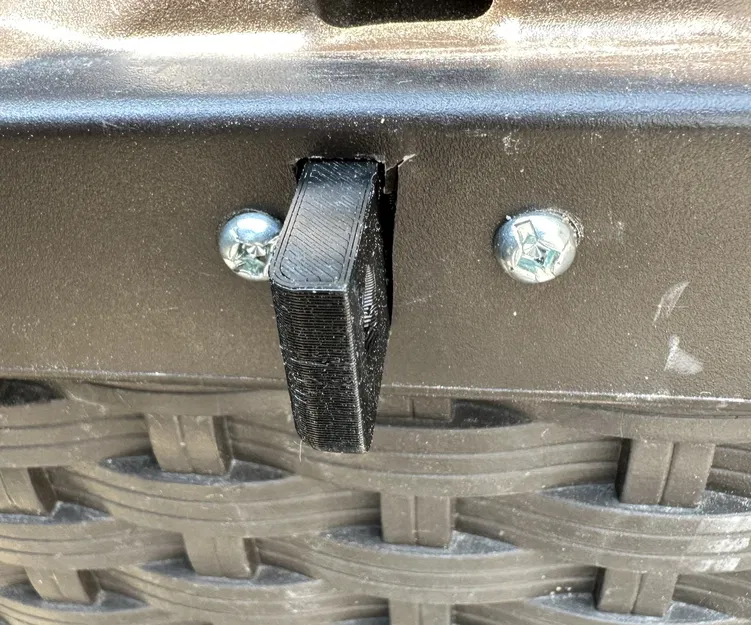

  • Bộ phận chốt thùng - nhìn từ phía trước

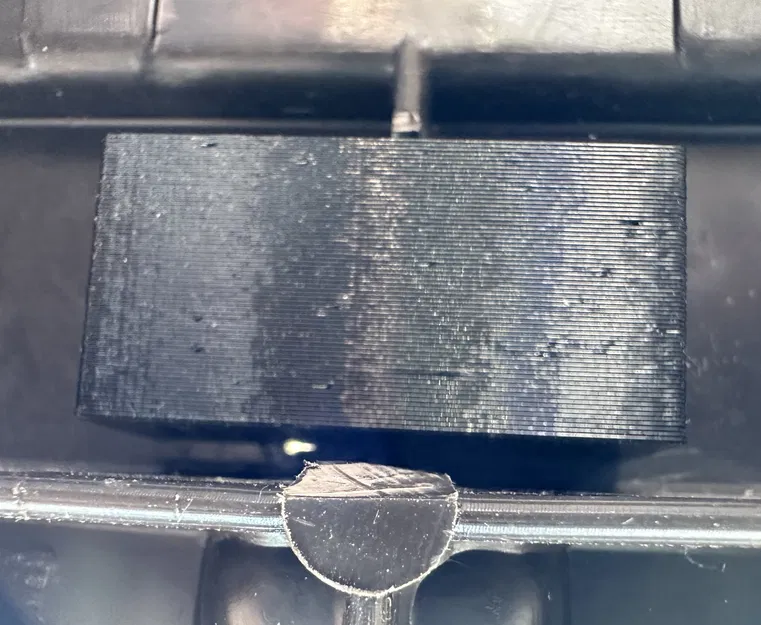

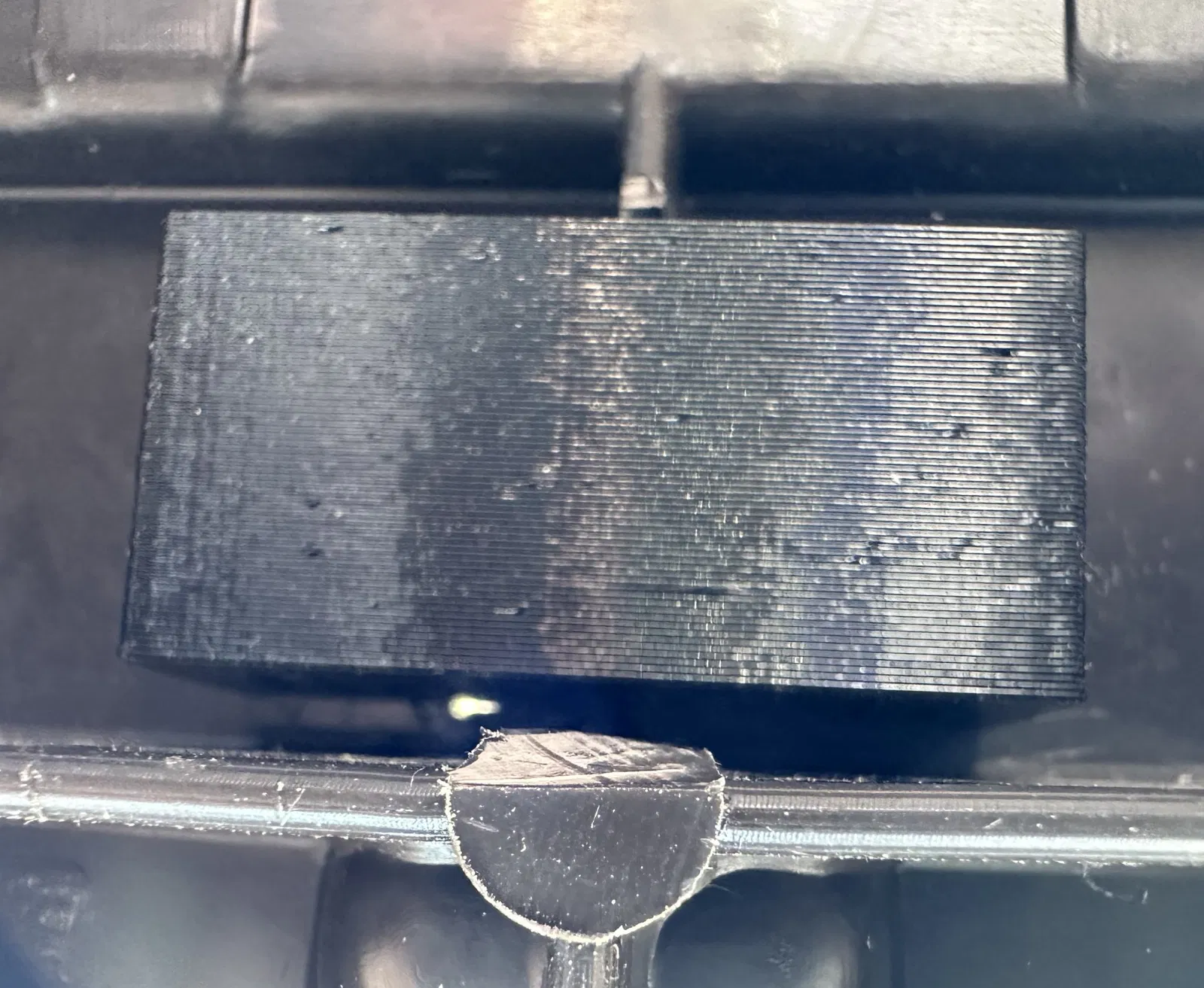

  • Bộ phận chốt thùng - nhìn từ bên trong thùng

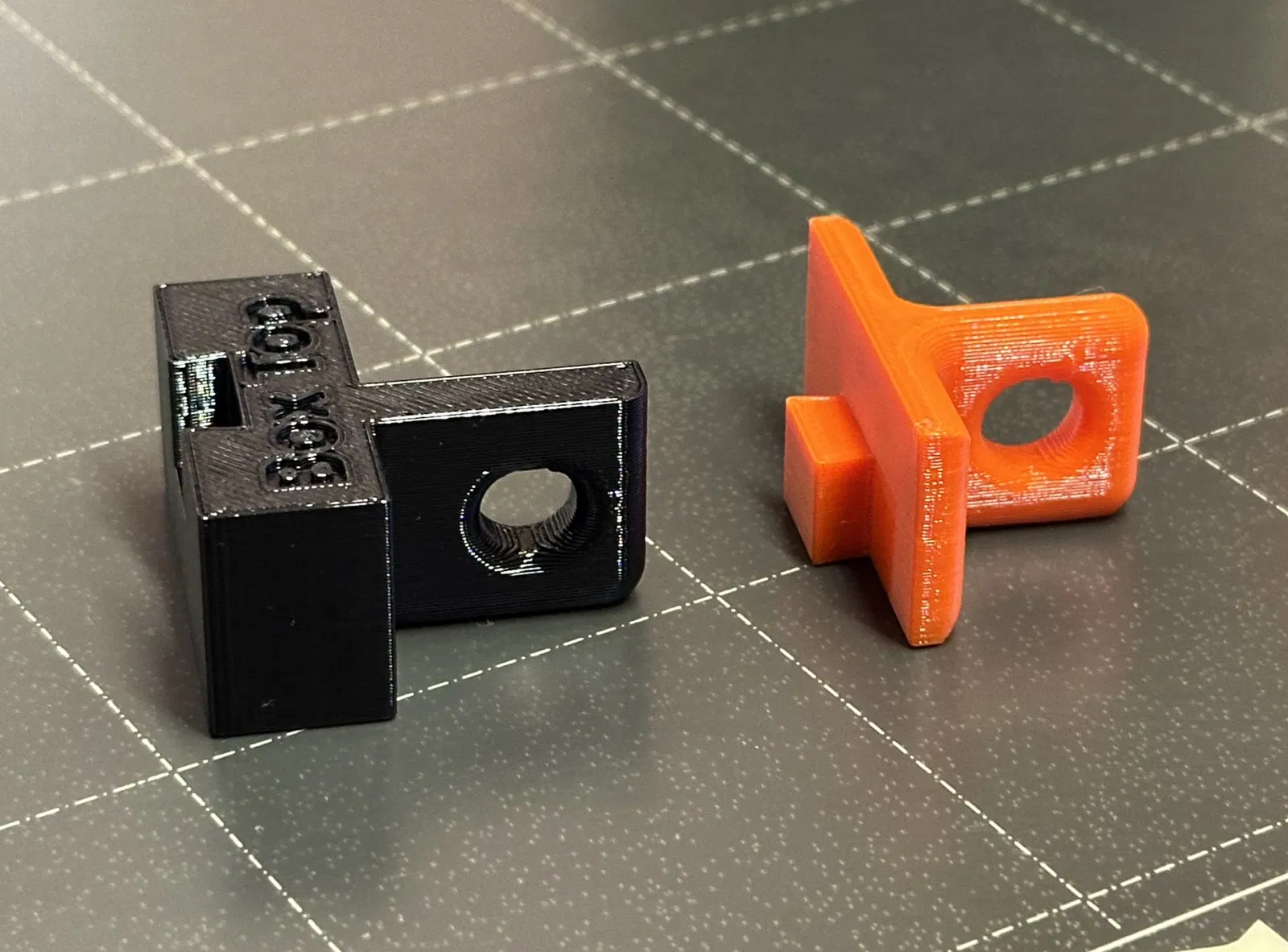

  • Các bộ phận thùng v2.0

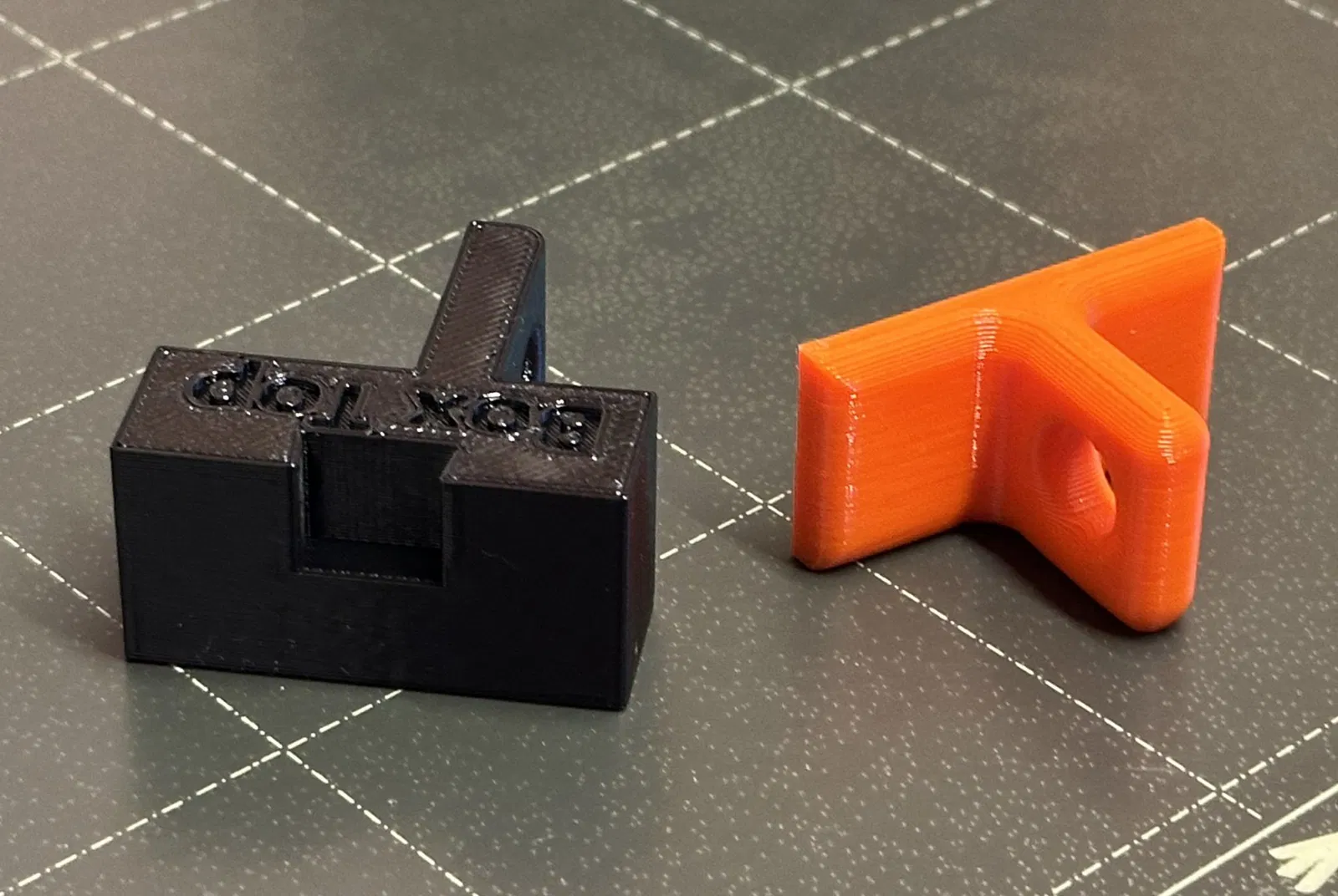

  • Các bộ phận thùng v2.0 (nhìn khác)

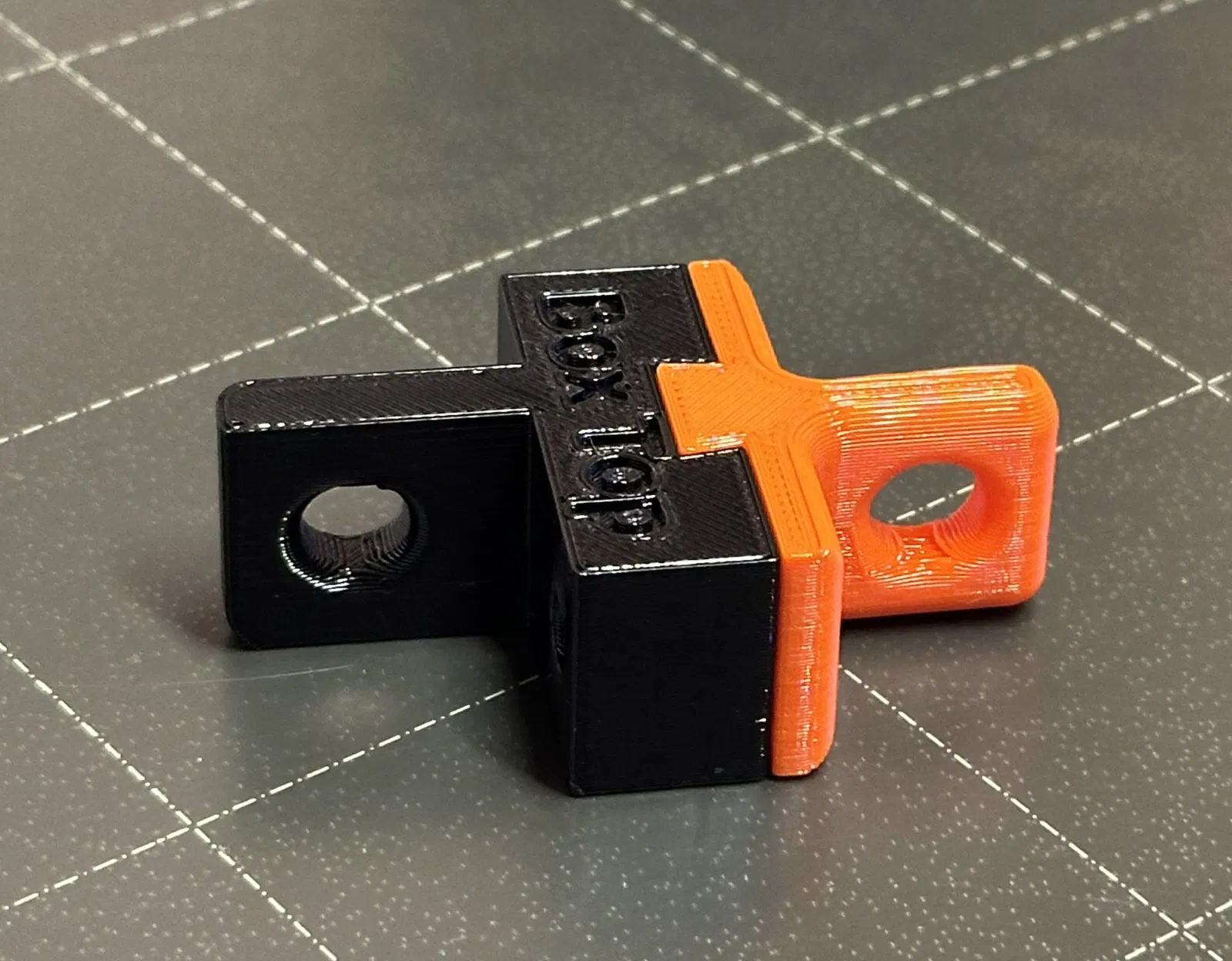

  • Các bộ phận thùng v2.0 lồng vào nhau

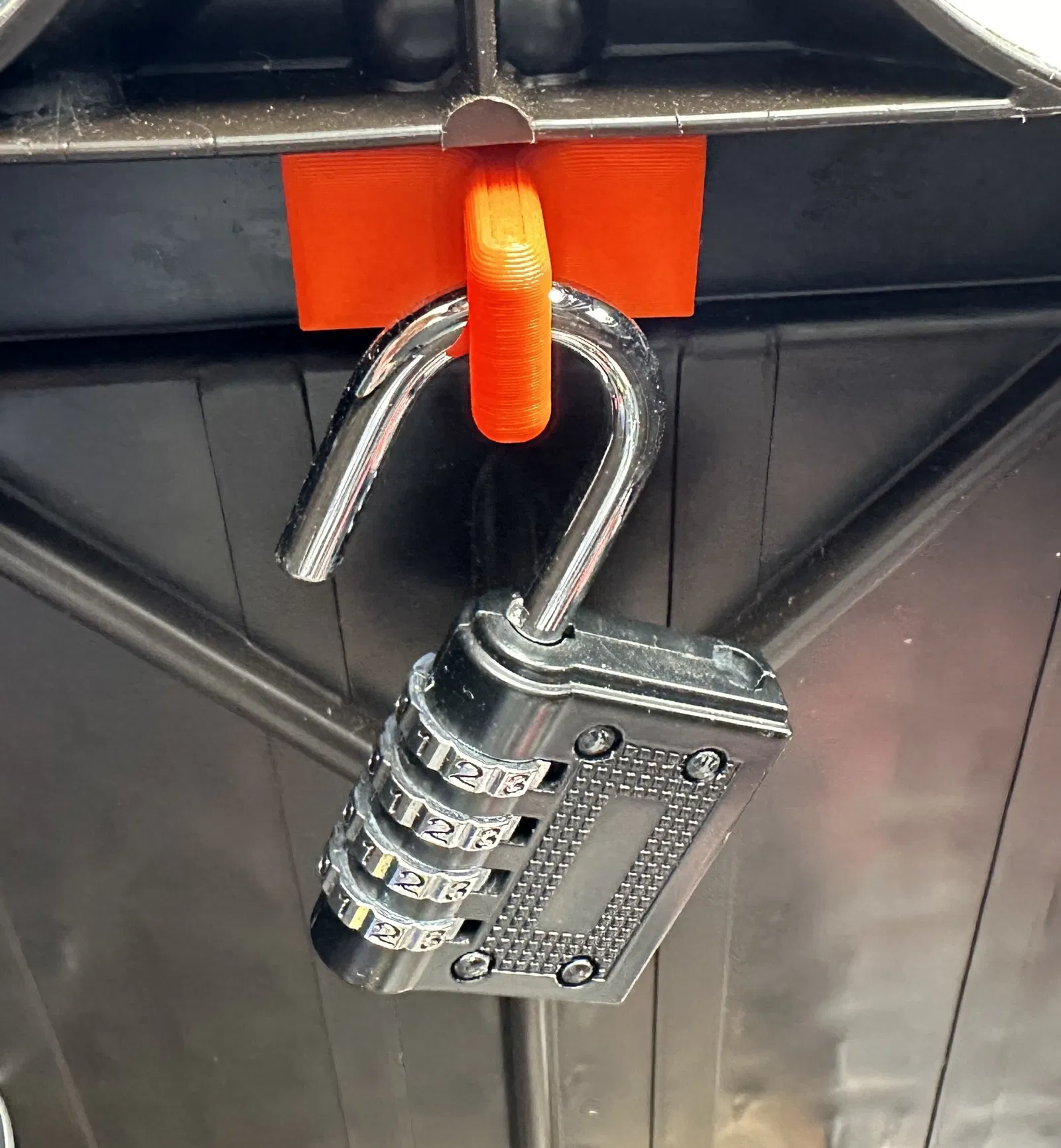

  • Móc bên trong với ổ khóa (v2.0)

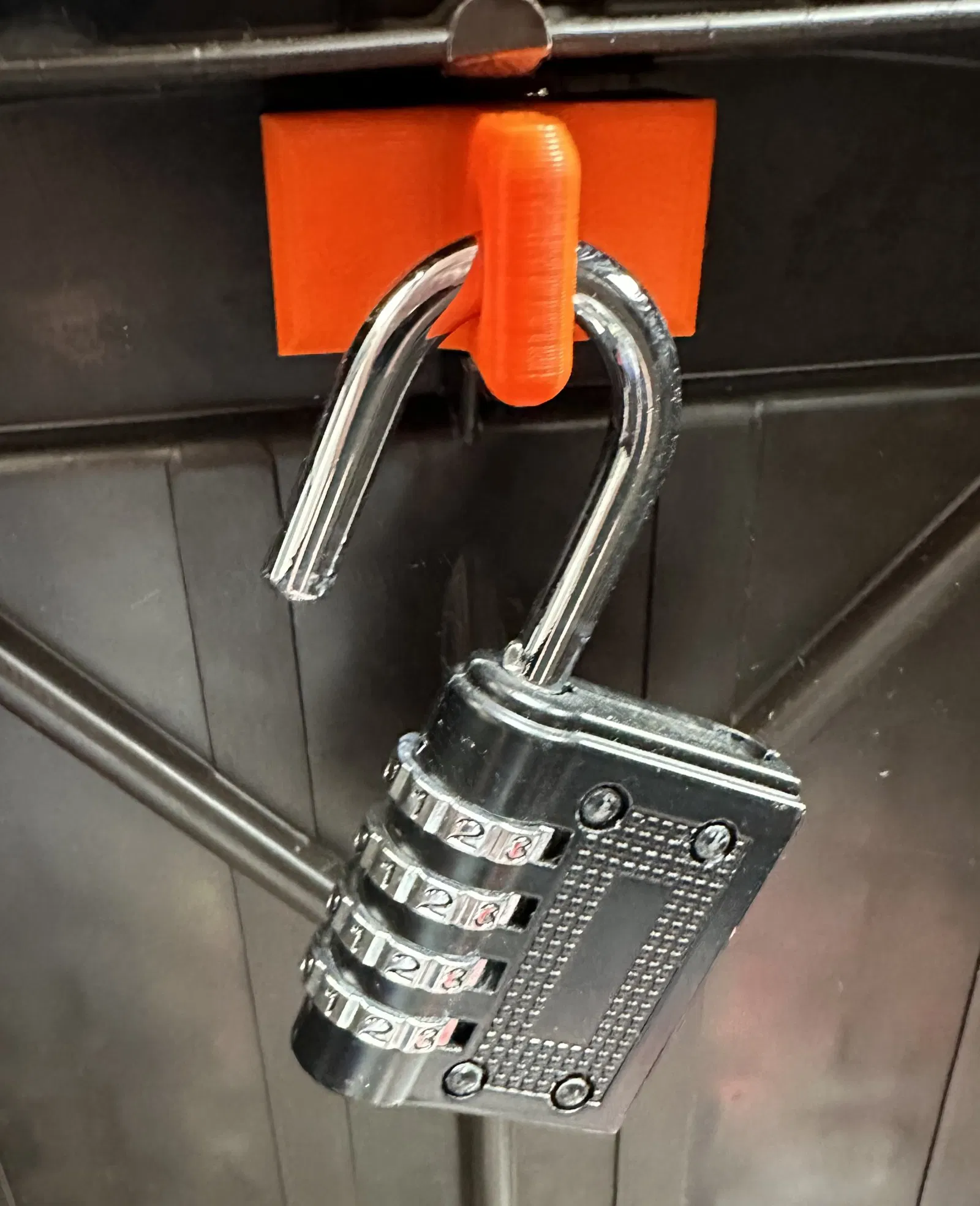

  • Móc bên trong với ổ khóa (v2.0) (nhìn khác)
