Tay đỡ camera cho Ender5 / Sovol SV05

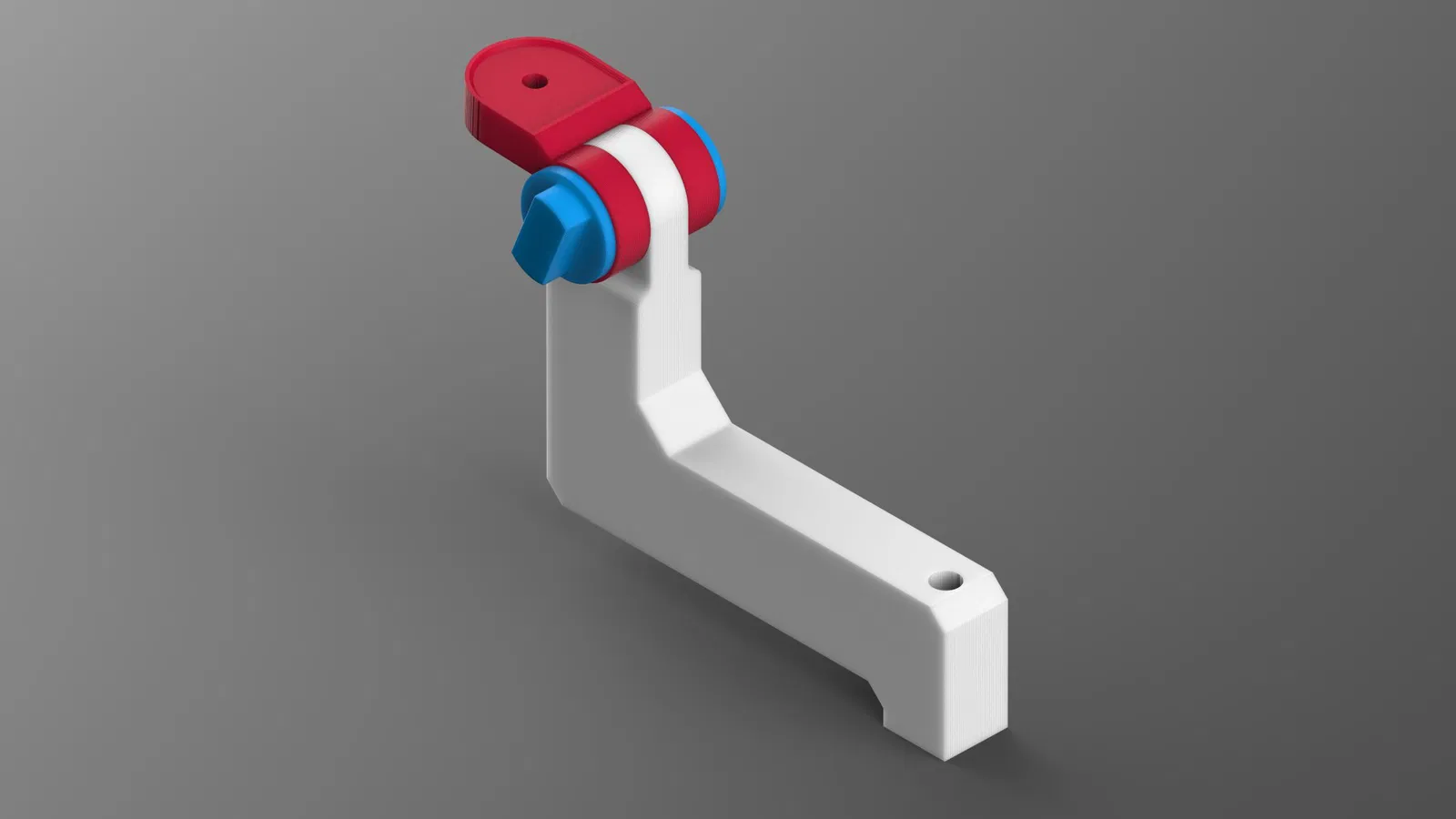

Tôi tạo cái tay đỡ này dựa trên một cái giá treo tường camera CCTV cũ mà tôi có sẵn. Nó được thiết kế để bắt vít vào thanh ngang phía trên của máy in cube với ốc M4 và đai ốc búa.

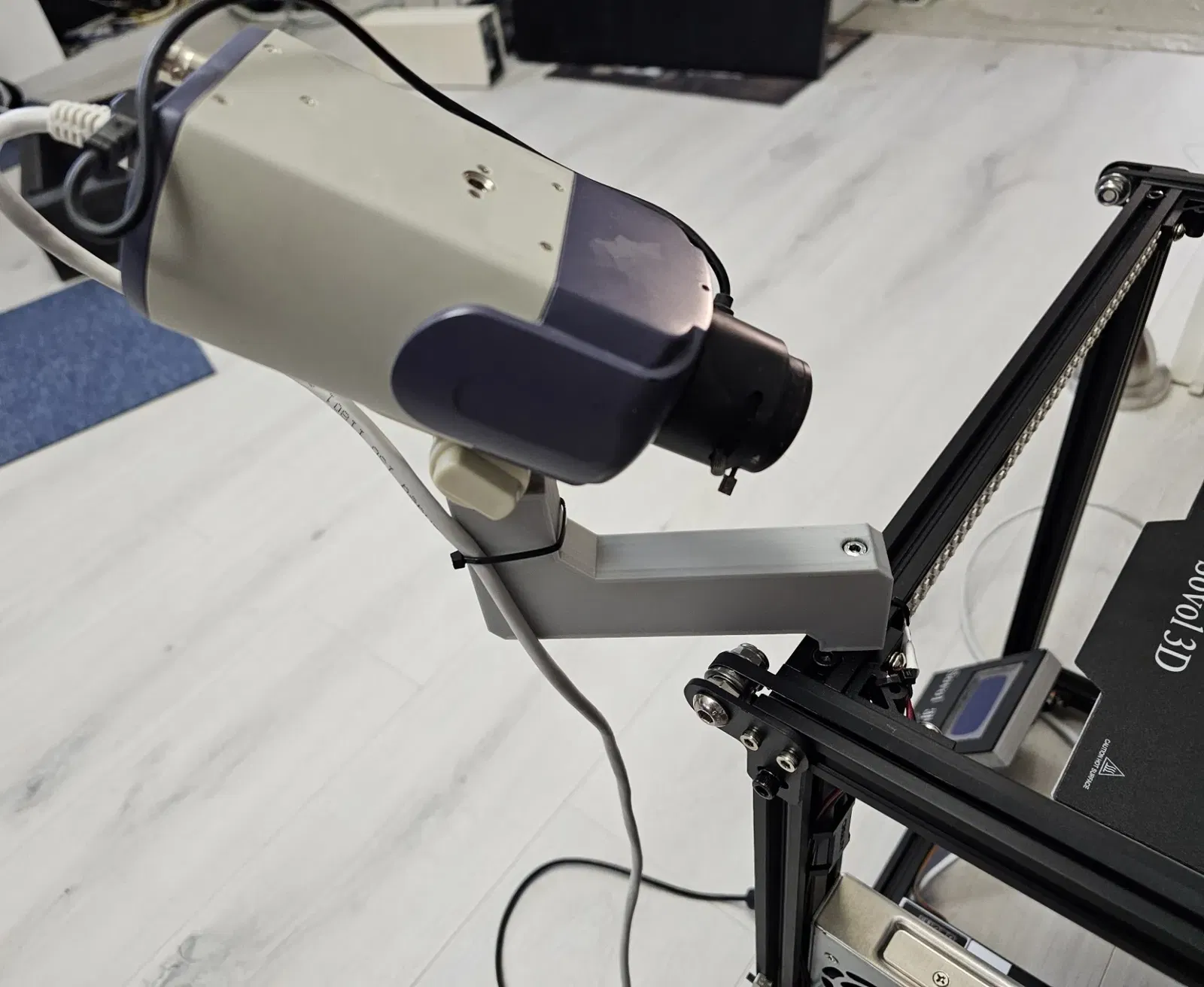

Trong ứng dụng của tôi, tôi đã sử dụng phần còn lại của phần cứng gốc để gắn camera của mình, nhưng tôi đã mô hình hóa các bộ phận đó vì tôi không chắc liệu đây có phải là loại giá treo phổ biến hay không và liệu người khác có thể tiếp cận các bộ phận cần thiết hay không. Phần đế có một lỗ cho ốc tripod tiêu chuẩn 1/4 inch và một chỗ lõm nhỏ ở trên để có không gian cho một ít mút hoặc tấm cao su để giúp cố định camera. Hiện tại, tay đỡ này có thể giữ một camera IP cũ nặng 330 gram mà không gặp vấn đề gì. Xin lưu ý rằng tôi chỉ in phần tay đỡ, các mô hình còn lại đều chưa được thử nghiệm.

Cài đặt in của tôi là:

• Chiều cao lớp 0.2 mm
• 4 lớp vỏ
• 20% vật liệu lấp đầy hình khối
