Ngàm Gắn Camera XL Pi Cam V3 Kiểu Snap-On

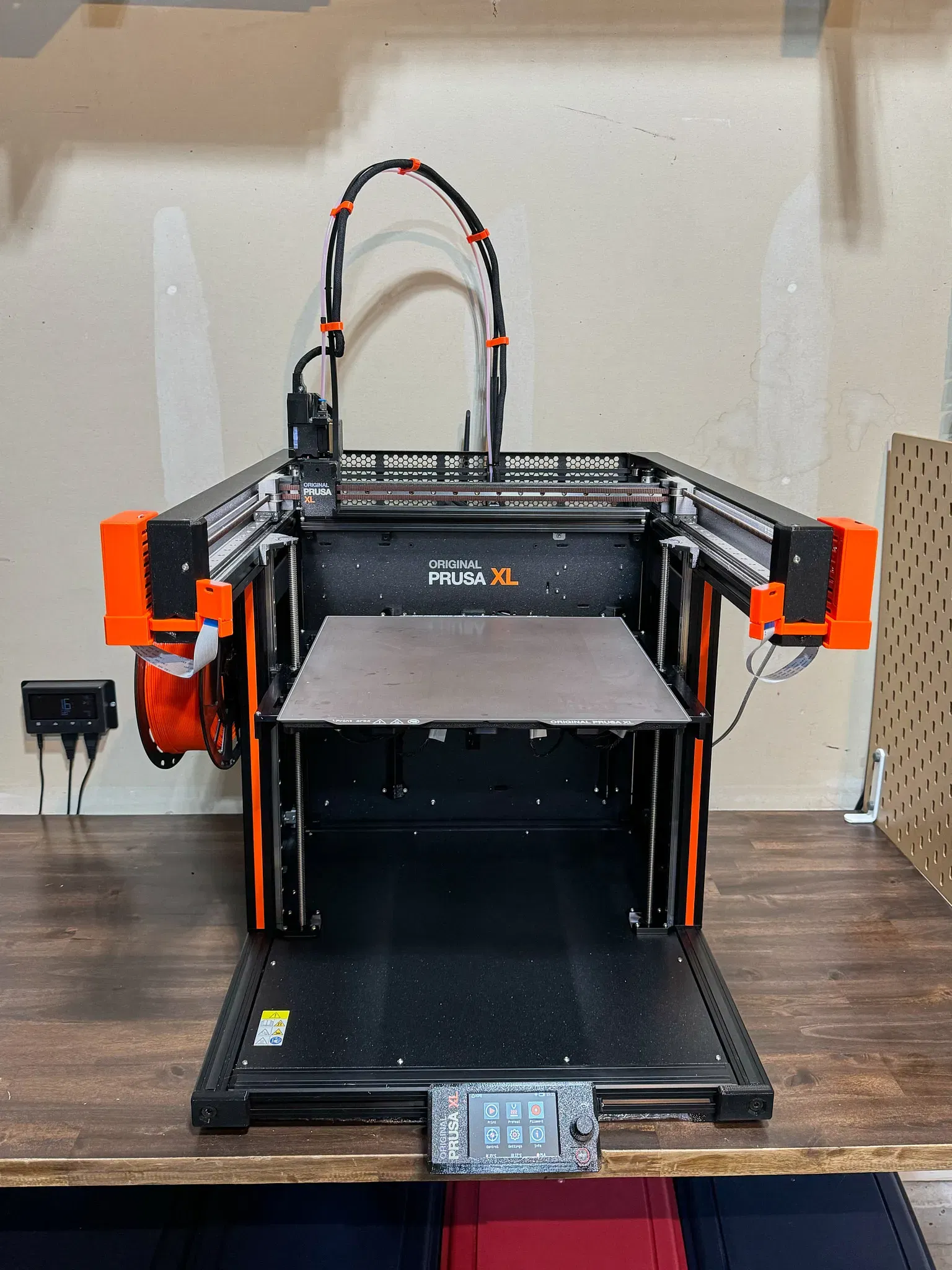

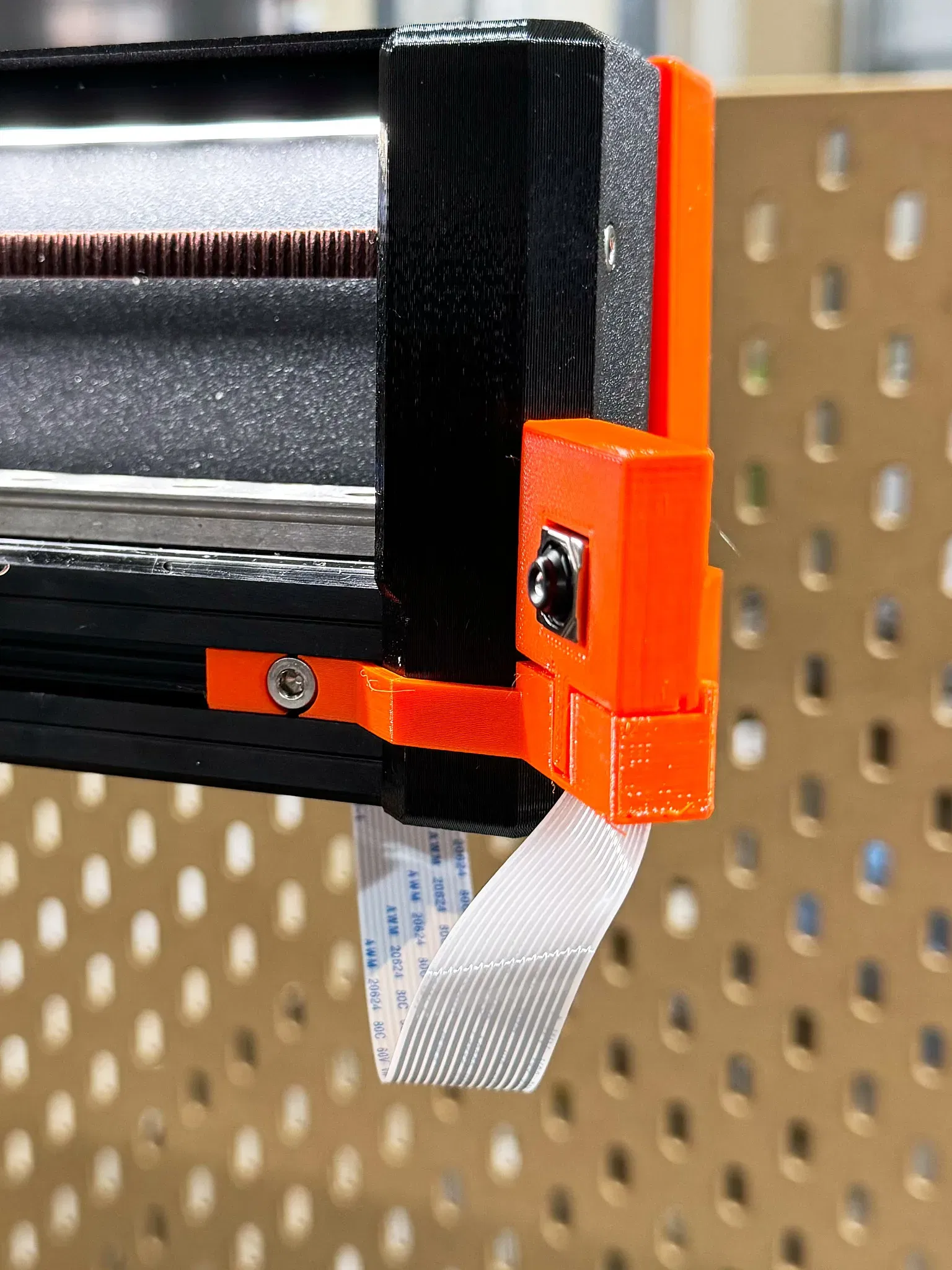

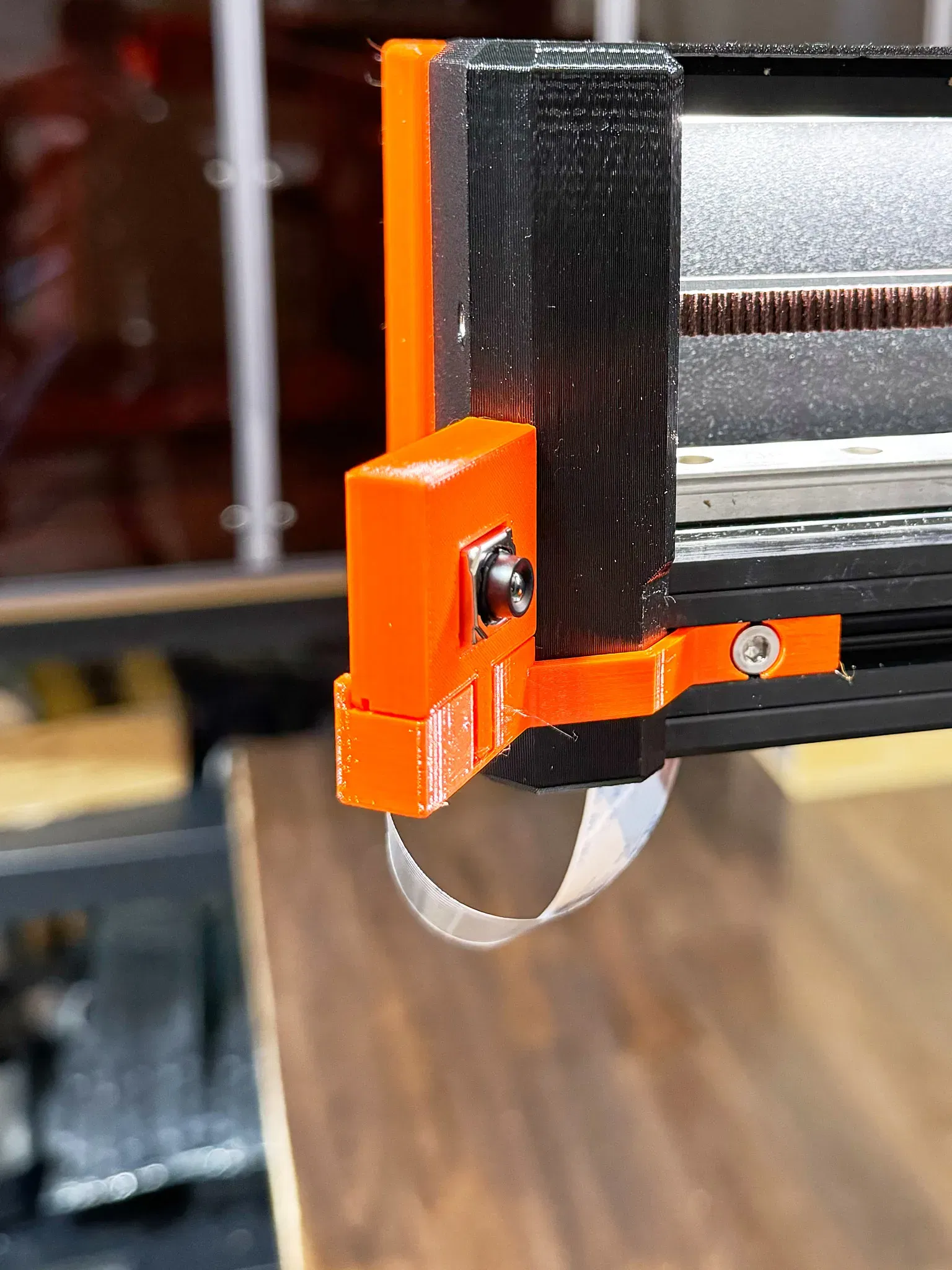

Đây là bộ ngàm cho Camera Raspberry Pi V3 dành cho Prusa XL.

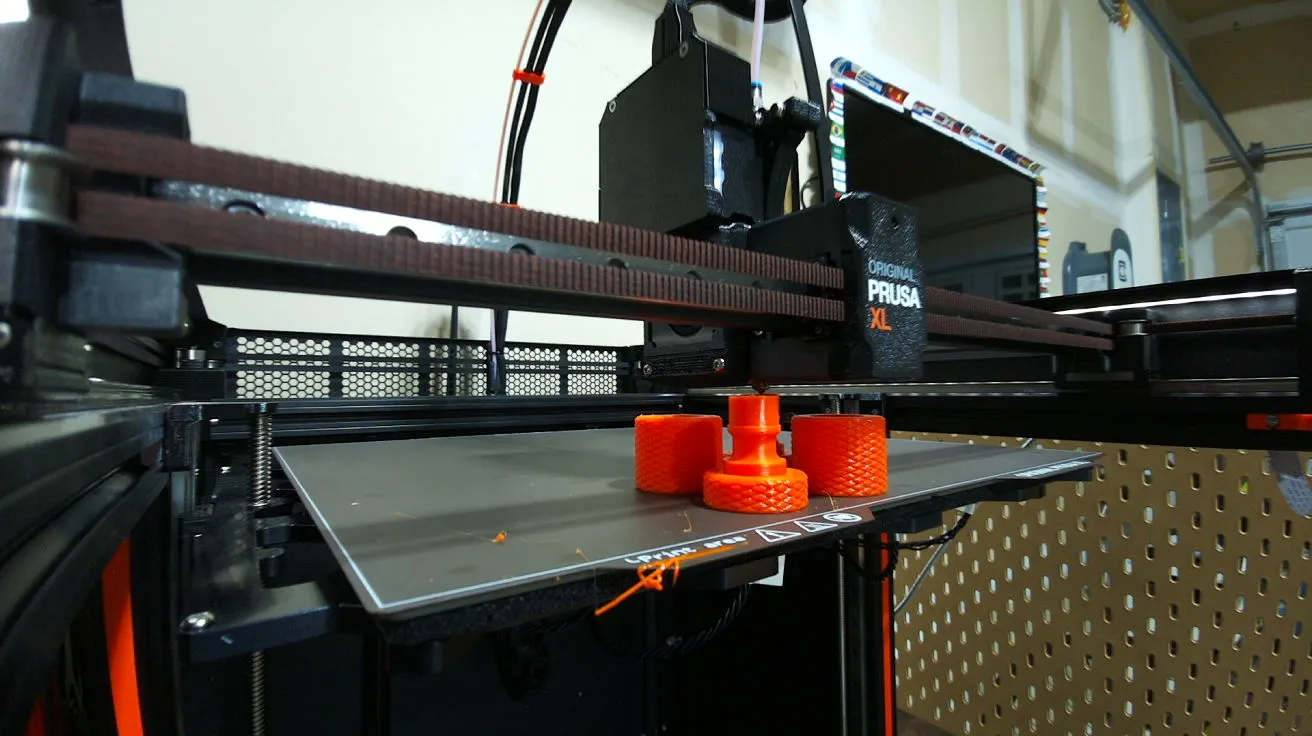

Góc camera được tối ưu theo chiều ngang để bao quát toàn bộ bàn máy.

Linh kiện cần có

• 1x Raspberry Pi 3B/4B
• 1x Raspberry Pi Camera V3 (Khuyến khích dùng bản góc rộng - Wide angle version)

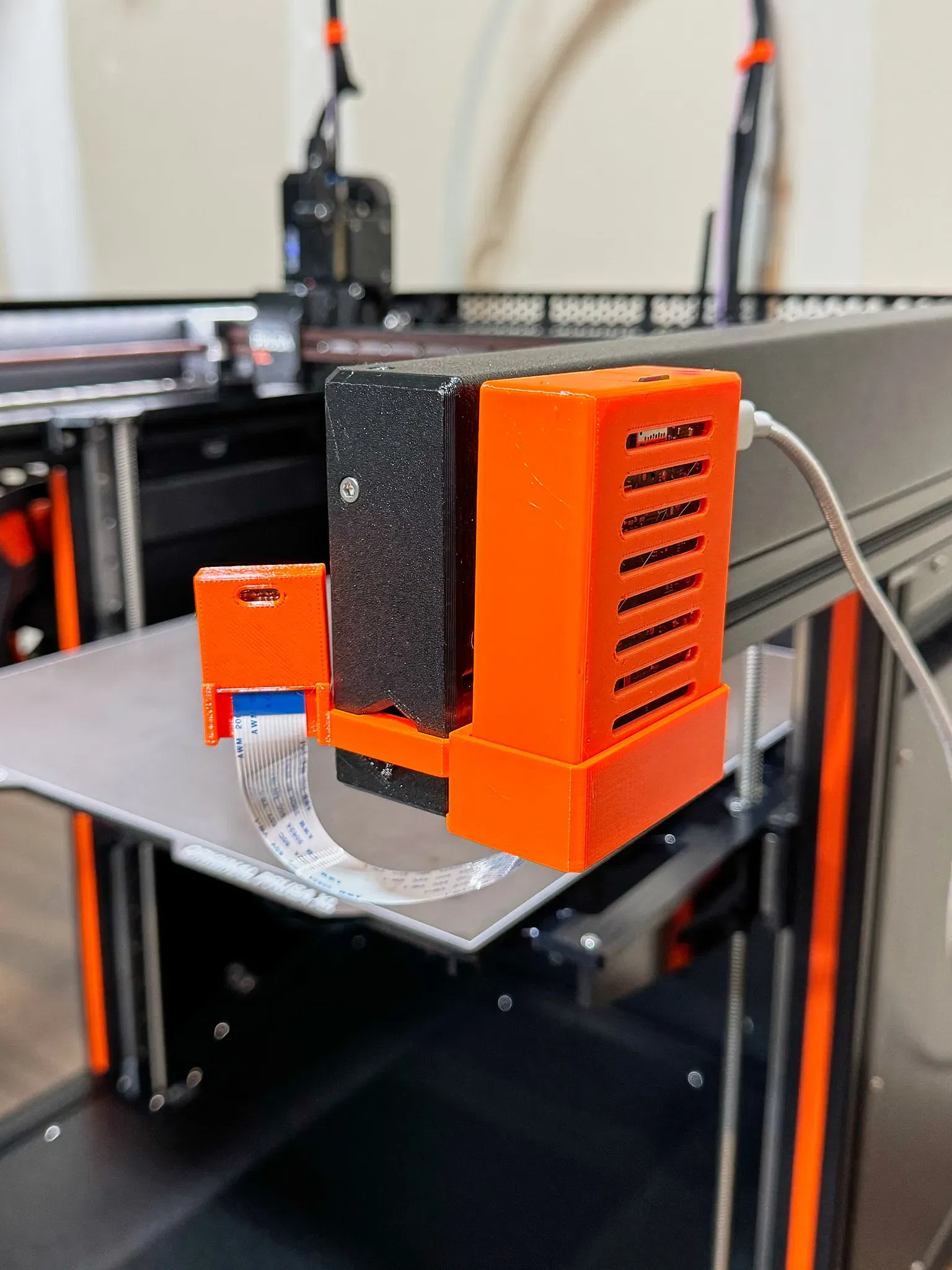

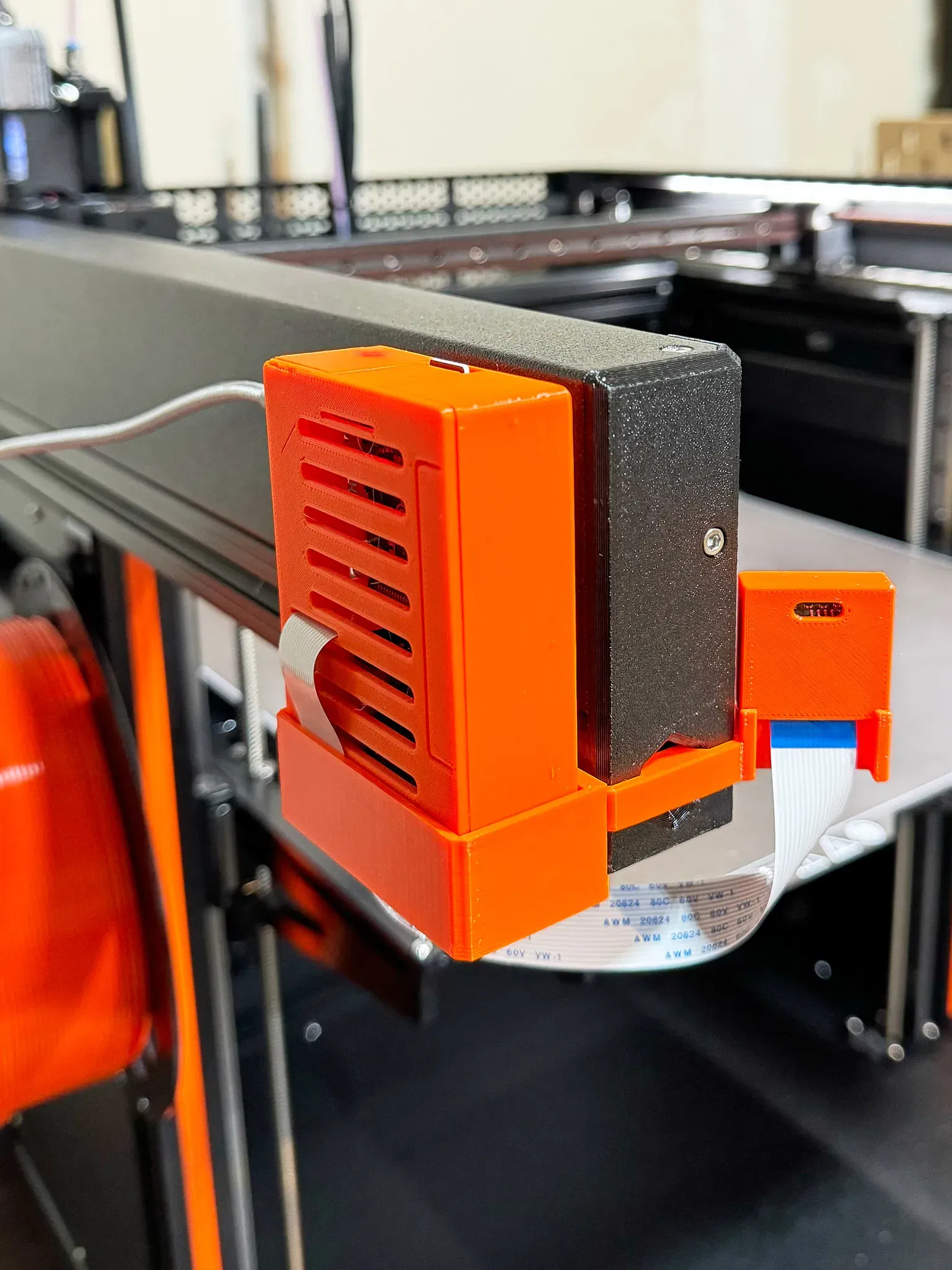

• 1x Hộp đựng Pi3B/4B (+Quạt) của ywabiko | Tải mẫu STL miễn phí | Printables.com
• 1x Cáp dẹt camera Raspberry Pi 200mm
• 1x (tùy chọn) ốc máy M4x30mm.
  • Nếu bạn không dùng hộp đựng Pi, ốc M4x20mm là đủ.

File in để in

• Không có quạt → XLPiCamV3MountALL.3MF
• Có quạt → XLPiCamV3MountALL_WithFan.3MF

Cài đặt in đề xuất

• Chiều cao lớp 0.2mm

Tóm tắt nhanh

Camera Raspberry Pi V3 có 4 phiên bản:

• Góc chuẩn (75 độ), có bộ lọc IR
• Góc rộng (120 độ), có bộ lọc IR
• Góc chuẩn (75 độ), không có bộ lọc IR.
• Góc rộng (120 độ), không có bộ lọc IR.

Bản góc rộng được khuyến khích mạnh mẽ dùng ở đây. Tiêu cự tối thiểu của nó (50mm) hoạt động khá tốt, tức là nó có thể lấy nét tự động cho các mẫu in gần dễ dàng.

Bản góc chuẩn cũng hoạt động được, nhưng tiêu cự tối thiểu của nó (100mm) có thể gây ra vấn đề nếu bạn đặt các mẫu in ở khu vực phía trước bàn máy, tức là camera sẽ hơi gần và cho ra hình ảnh bị mờ. Nếu bạn thường tránh khu vực phía trước thì vẫn ổn.

Các file Fusion 360 cũng được đăng tải để tiện cho việc chỉnh sửa. Chúc bạn vui!
