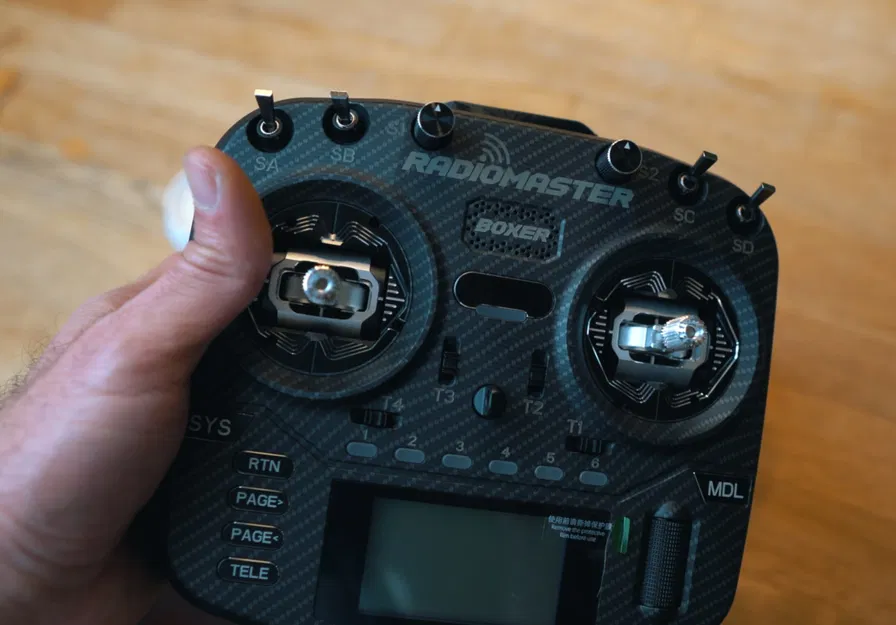

Mod ăng-ten ELRS cho Radiomaster Boxer

Một tùy chỉnh để sửa đổi chiếc radio boxer thành phiên bản có ăng-ten ELRS nhỏ gọn hơn nhiều.

Việc tùy chỉnh này đòi hỏi bạn phải mở radio ra để thay đổi kết nối bên trong. Mọi hư hại là trách nhiệm hoàn toàn của người mở radio.

Hướng dẫn lắp đặt:

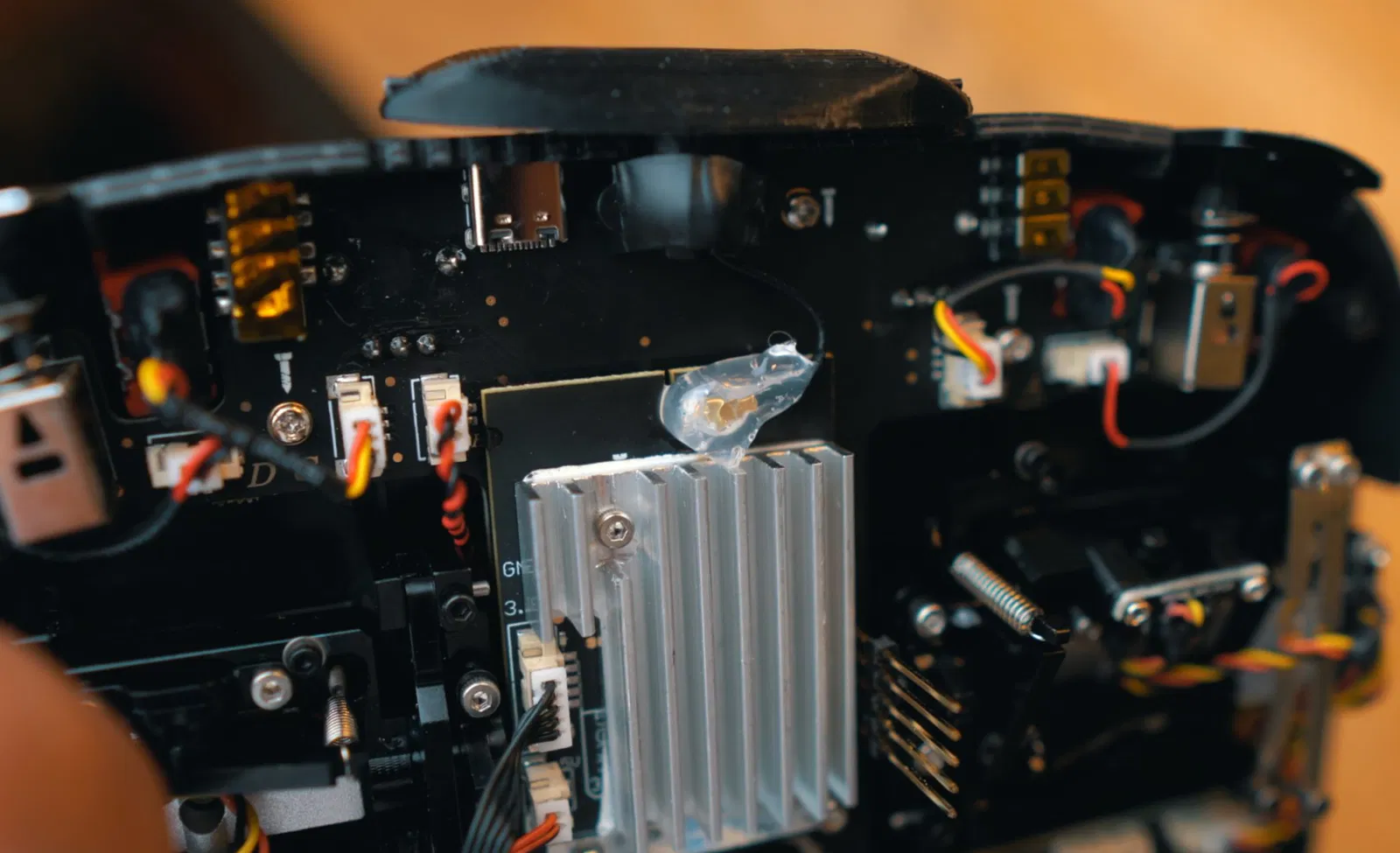

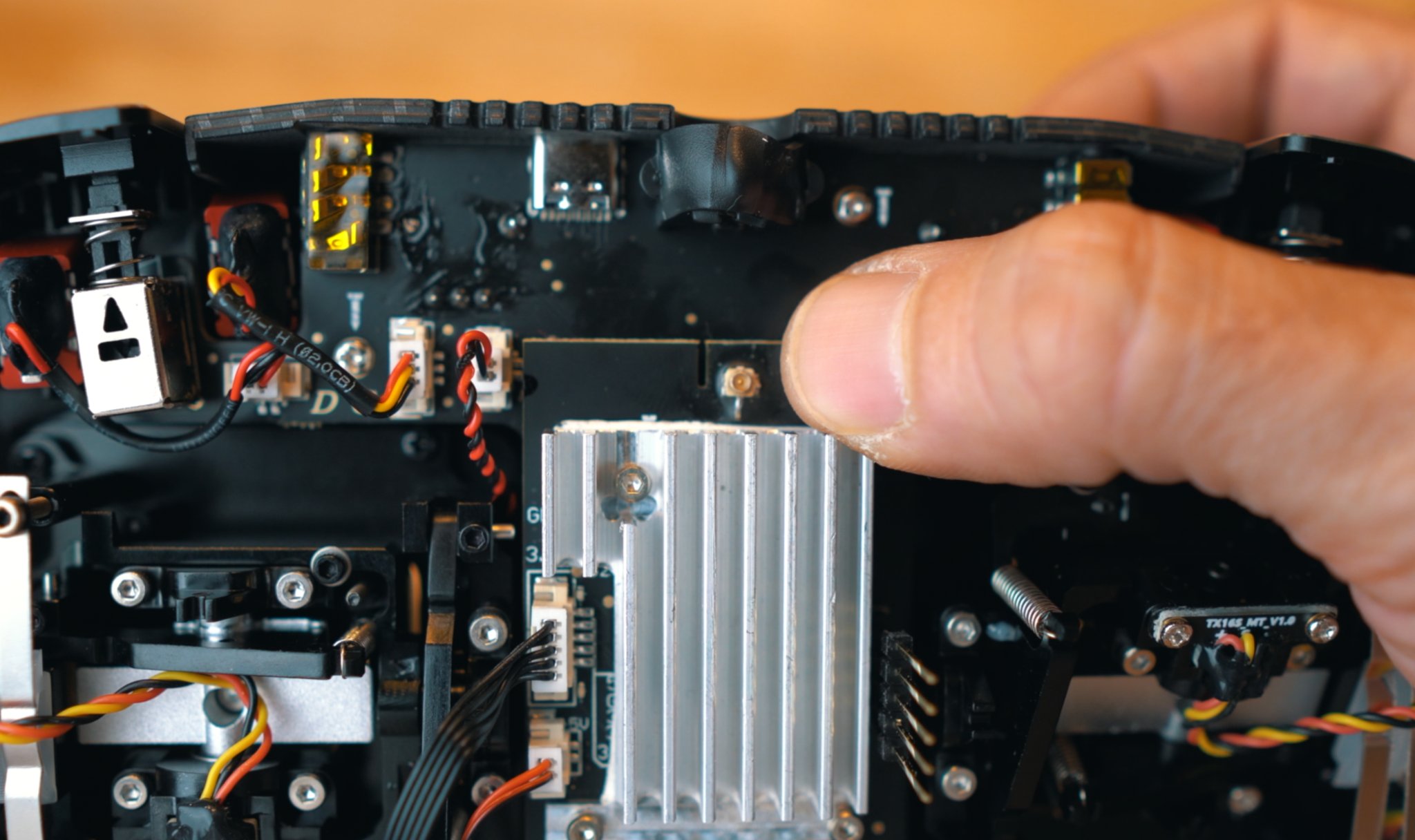

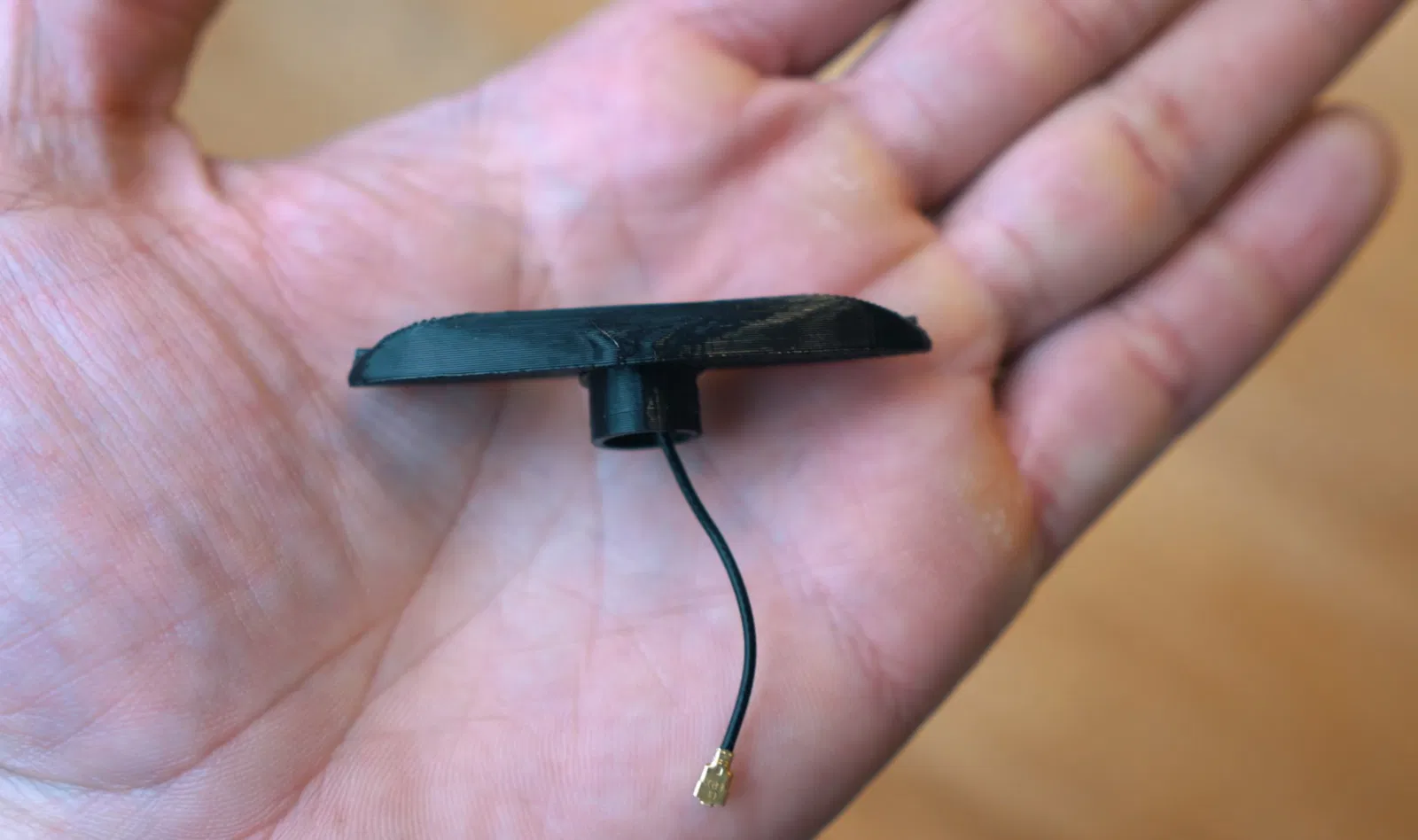

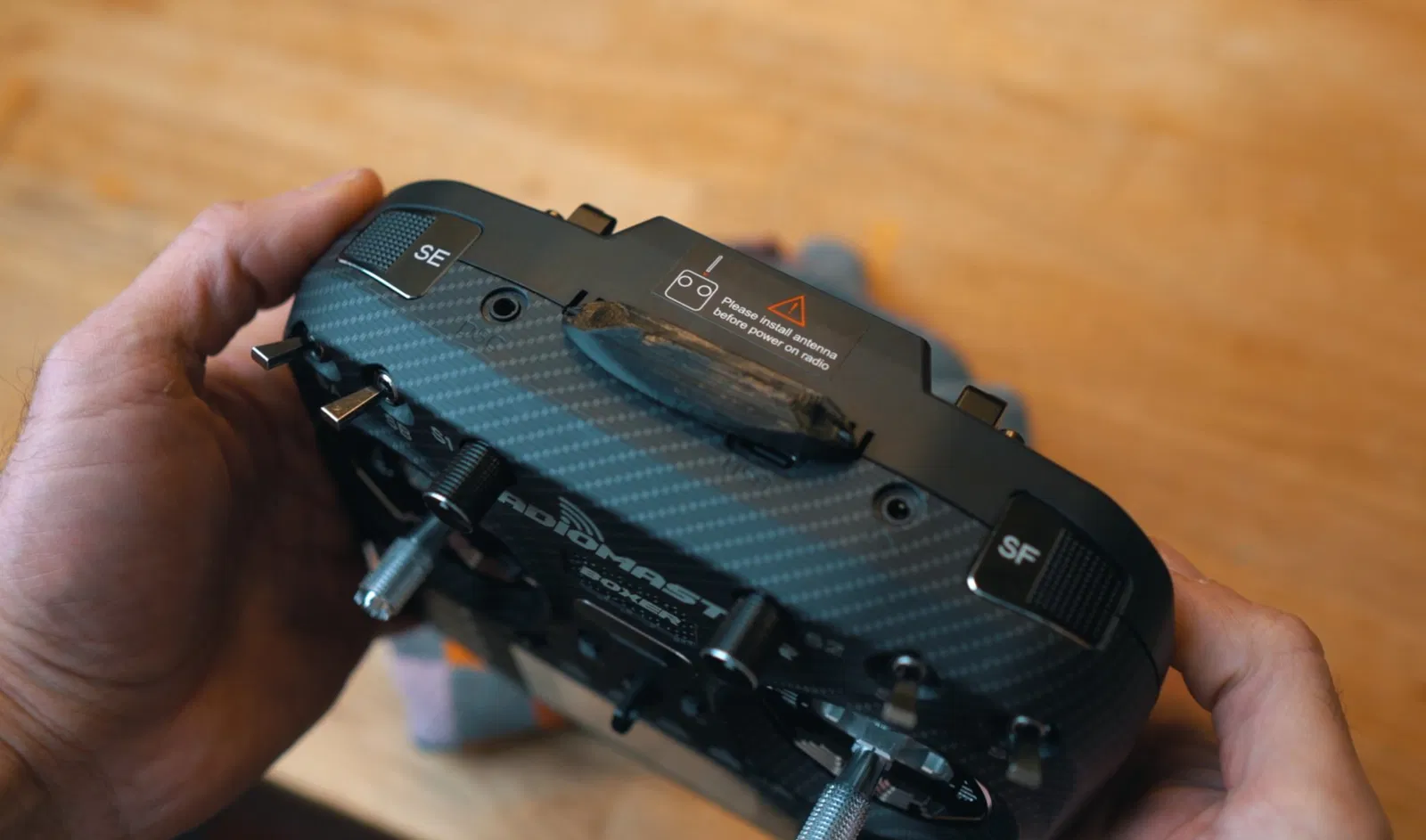

1.- Mở radio bằng cách tháo bốn con vít ở mặt sau (hai con nằm dưới miếng đệm hai bên). 2.- Làm nóng keo giữ đầu nối uFl ở phía trên module ELRS (phần giữa). 3.- Gỡ keo và tháo bộ chuyển đổi uFl. 4.- Tháo vít bộ chuyển đổi ra khỏi lỗ phía trên (chỉ bộ chuyển đổi, không cần tháo giá đỡ). 5.- Lắp ăng-ten happymodel ELRS vào phần thân chính của bộ phận in 3D. 6.- Nối phần hình trụ với thân chính bằng cáp ăng-ten. 7.- Lắp phần hình trụ vào lỗ cắm bộ chuyển đổi ăng-ten từ trên xuống, đồng thời luồn cáp ăng-ten qua lỗ. 8.- Gắn đầu nối uFl (Nên thêm một ít keo nến). 9.- Đóng radio lại.

Lưu ý: Đầu nối uFl trên module ELRS của tui khá mỏng manh, và dù tui đã làm nóng keo, cuối cùng tui vẫn làm hỏng nó và bị gãy. Tui phải thay và hàn lại đầu nối uFl mới, nên hãy cẩn thận trong thao tác này (bước 3).

Tui có làm một video về tùy chỉnh này tại:

Hướng dẫn in: In bằng TPU với chiều cao lớp 0.15 nếu bạn muốn có thành phẩm đẹp, 0.2 cũng ổn.

Không cần support.
