Giá đỡ mini cho hệ thống DCC++EX với Raspberry Pi

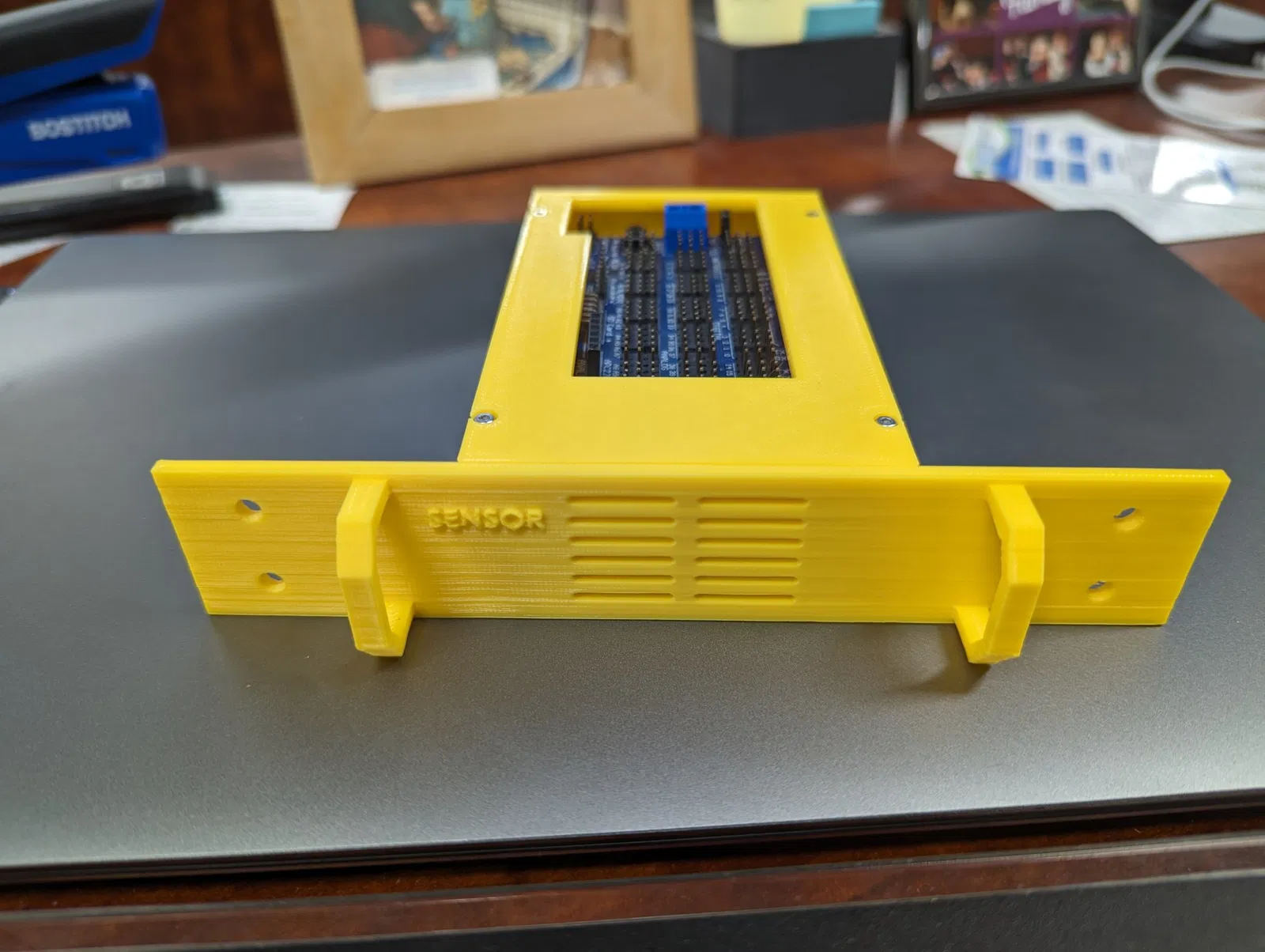

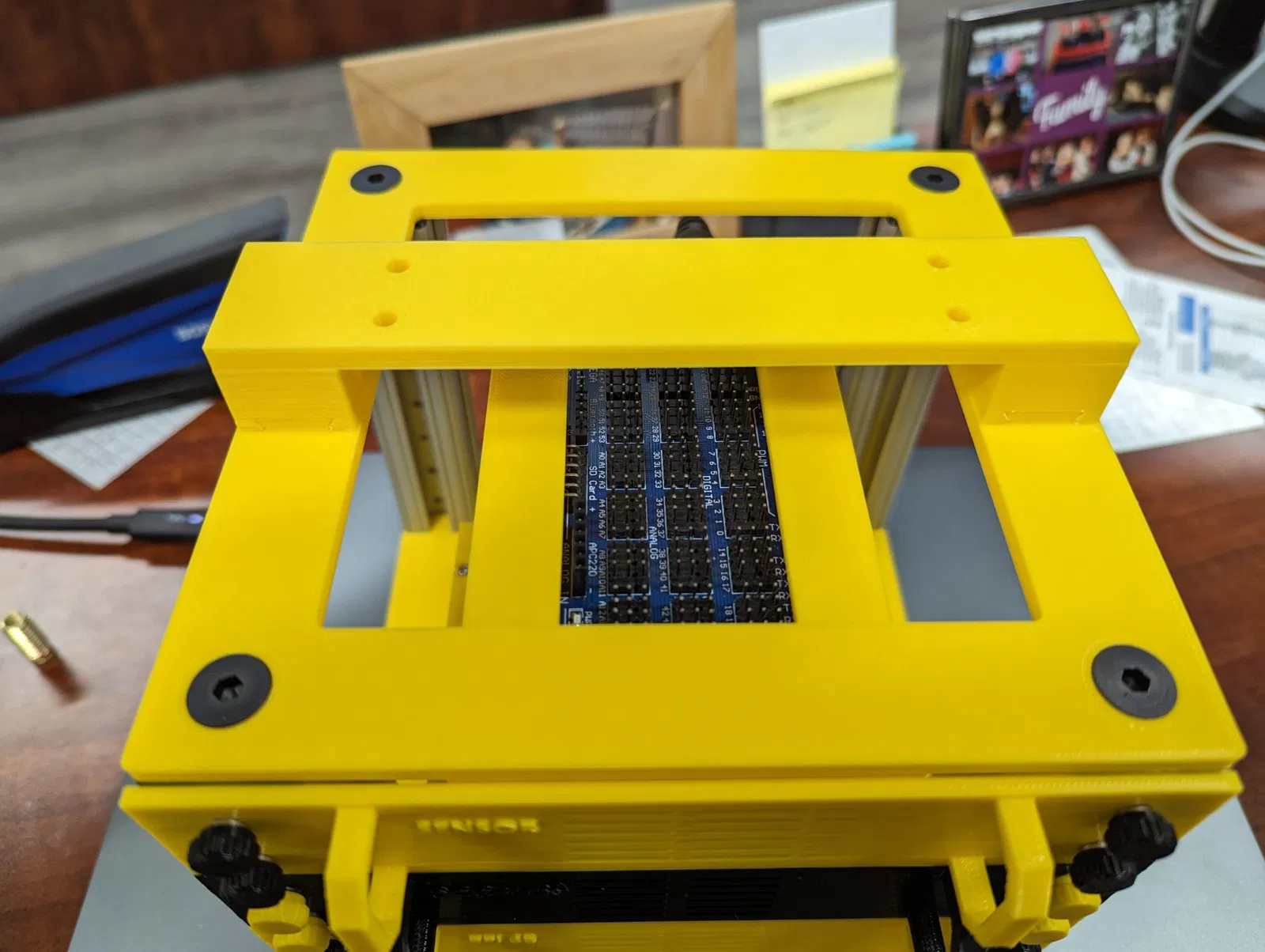

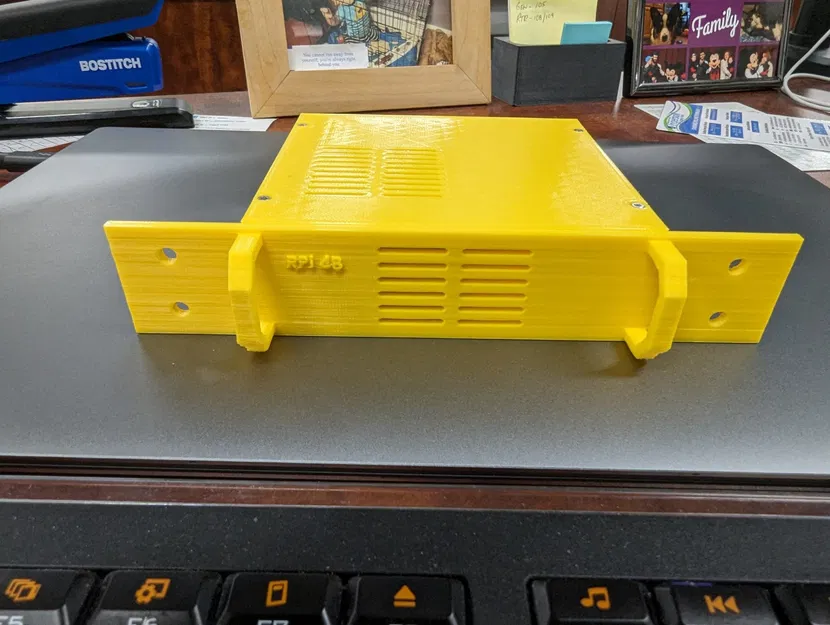

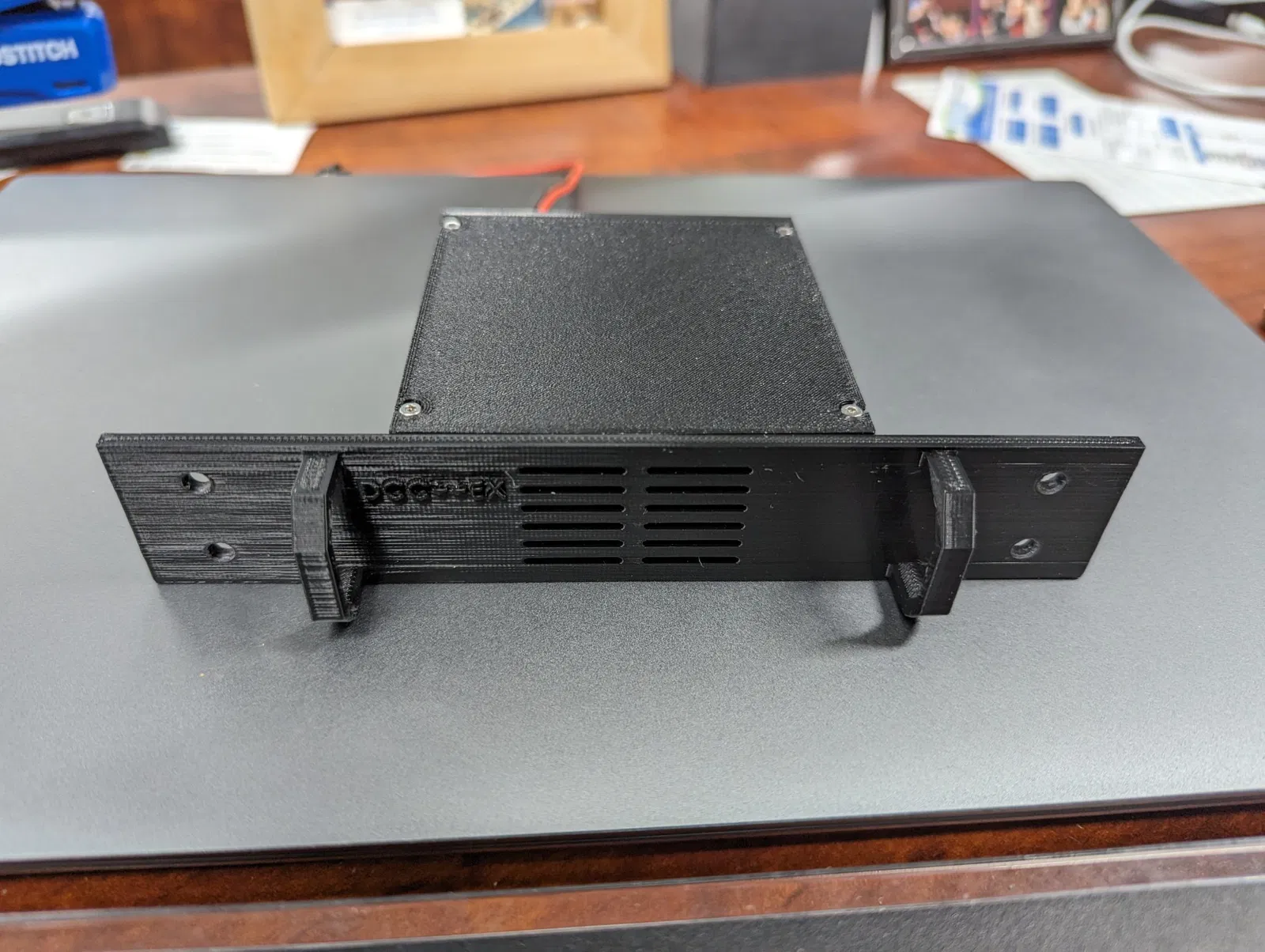

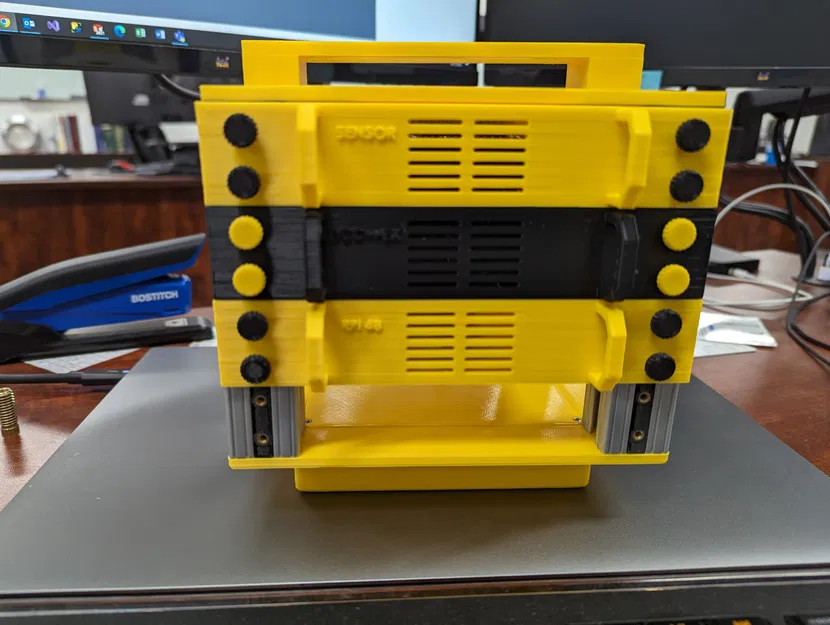

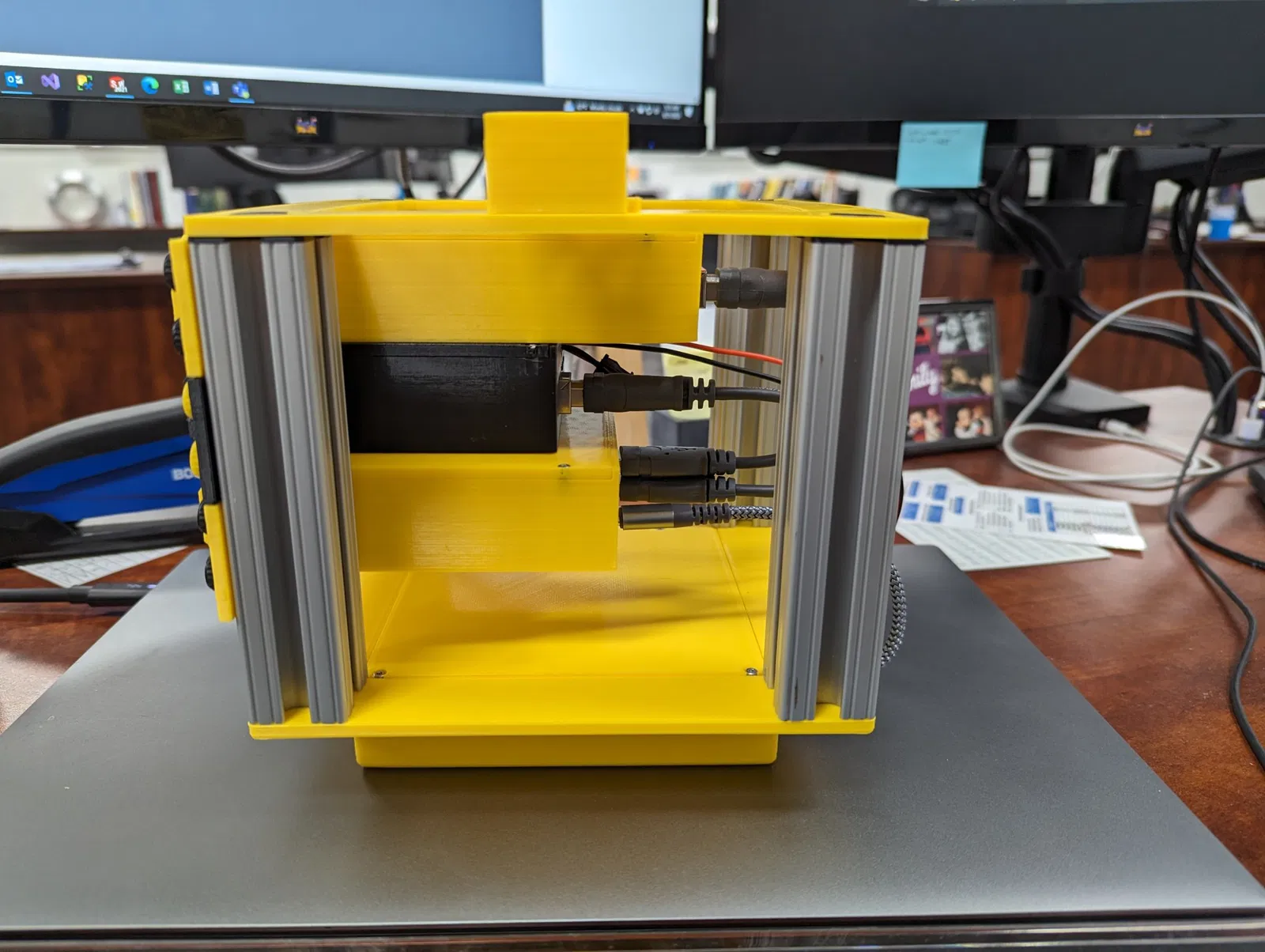

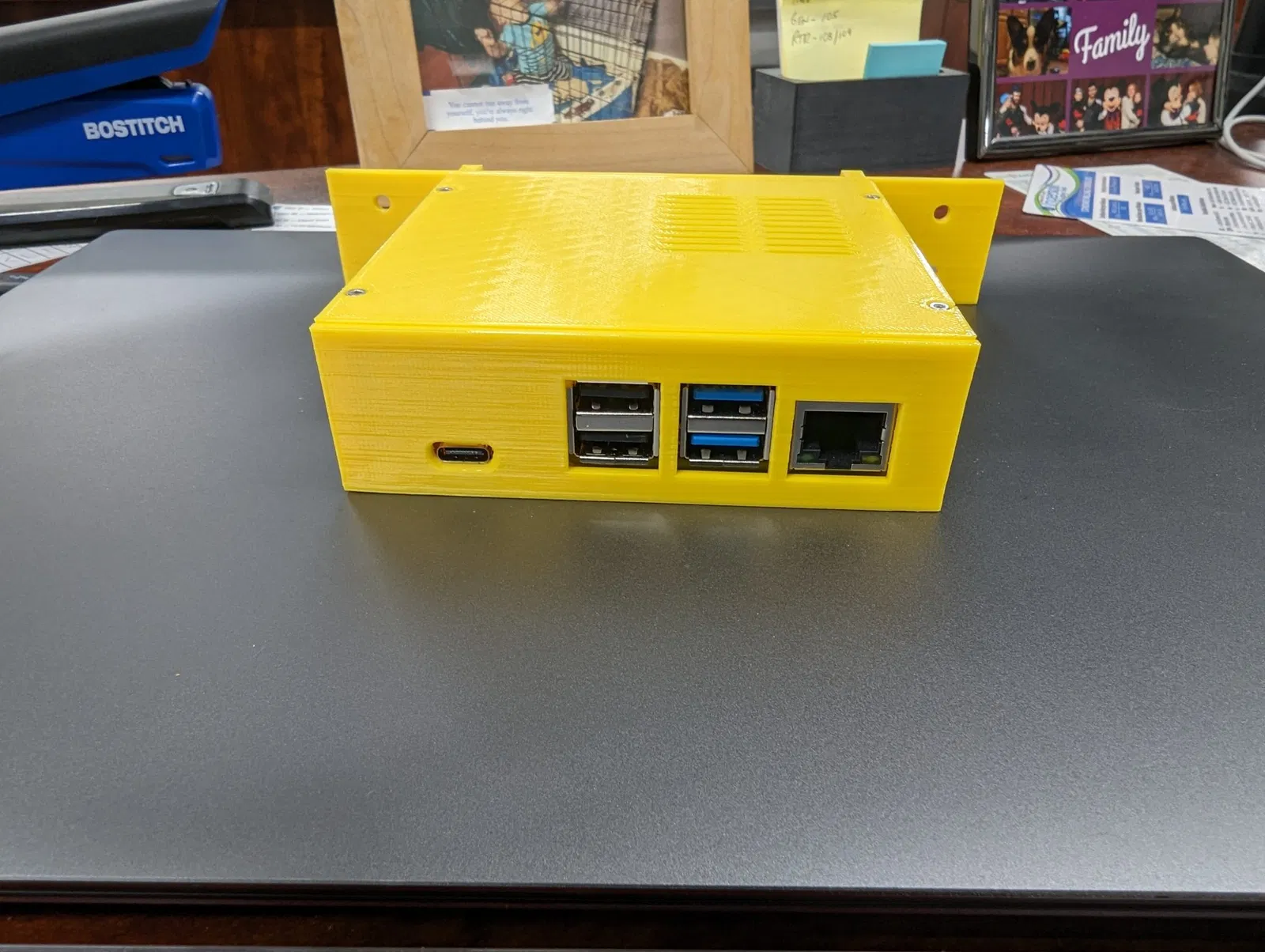

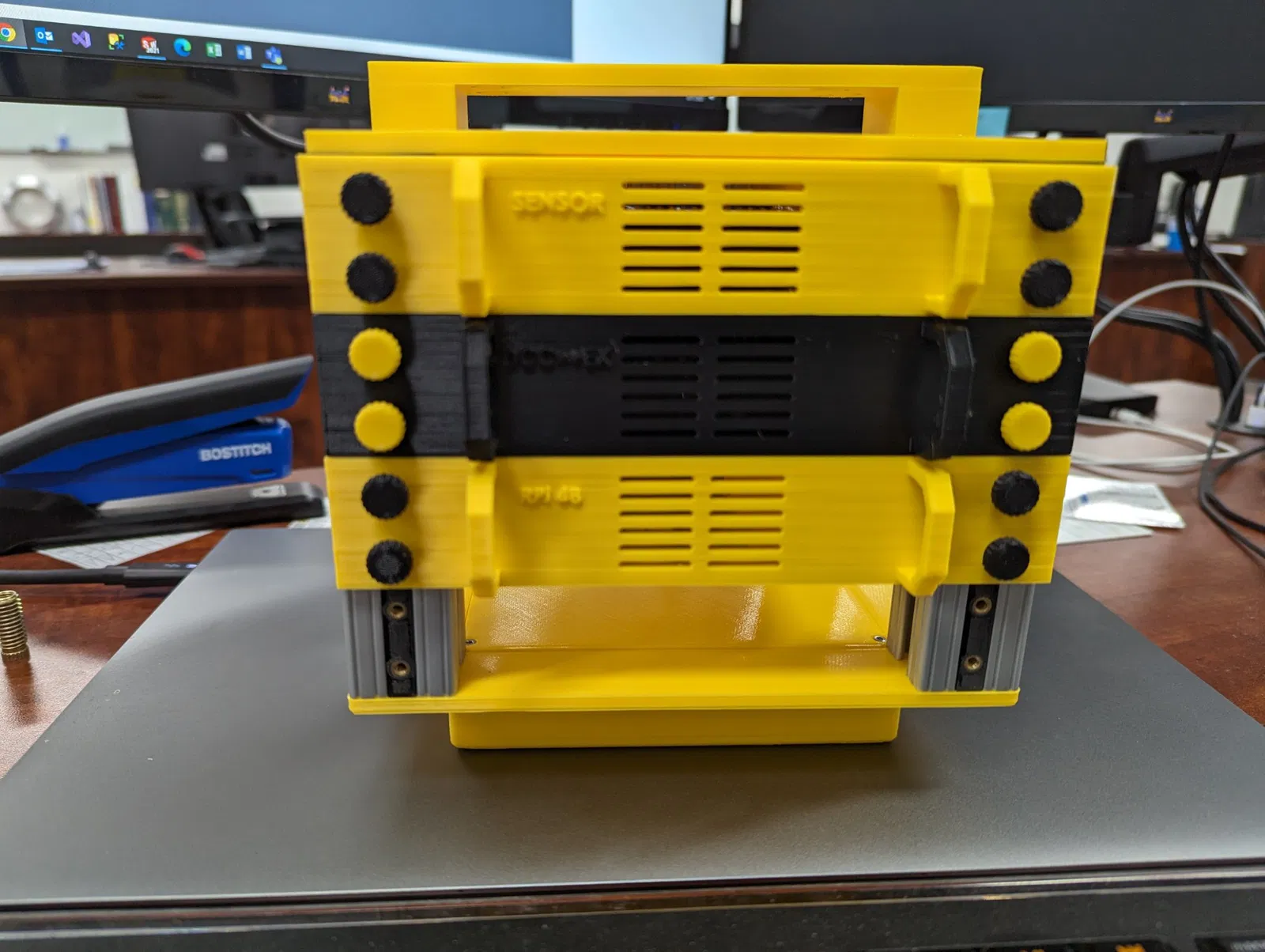

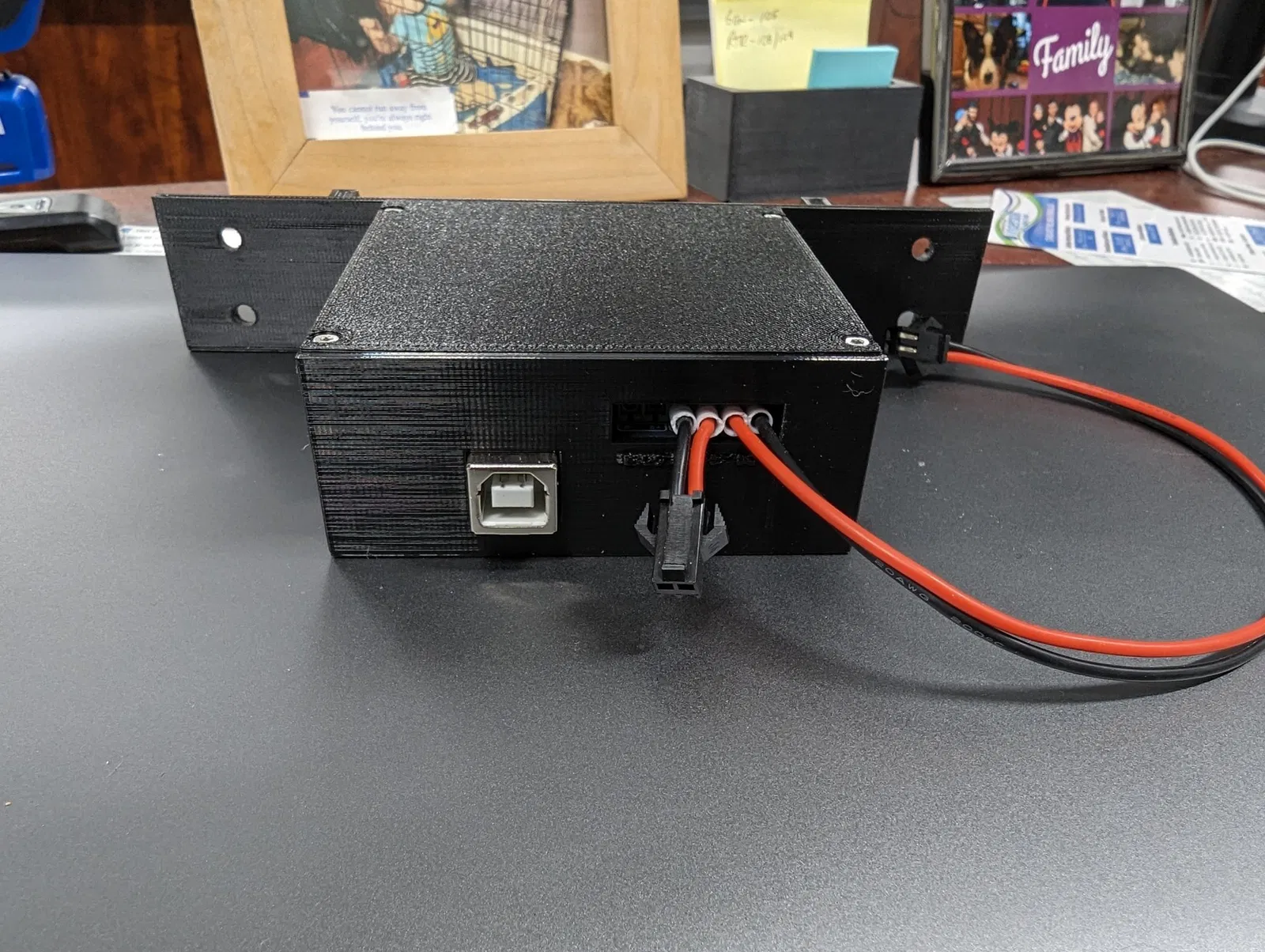

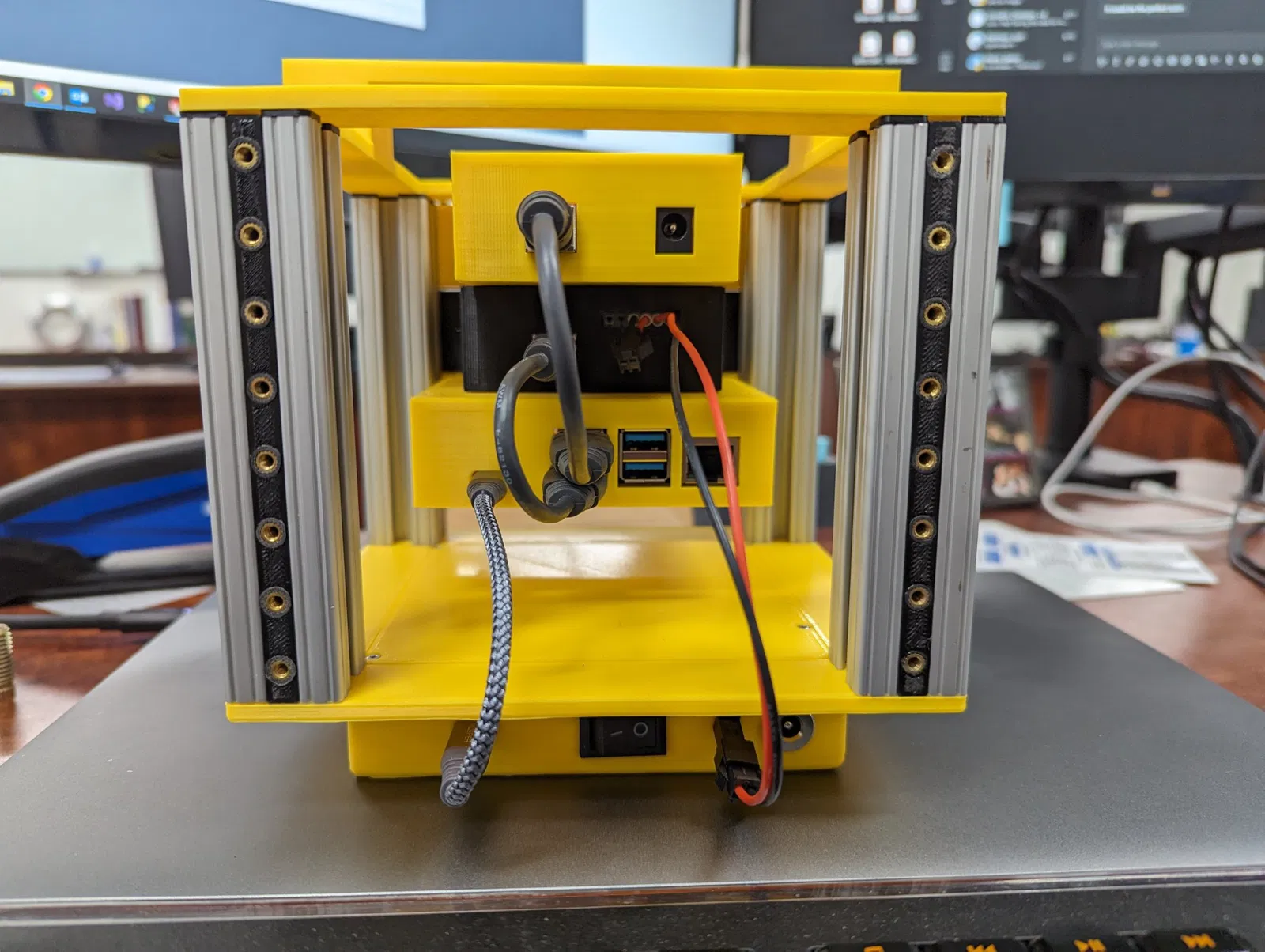

Đây là một giá nhỏ để giữ và cung cấp năng lượng cho toàn bộ thiết lập DCC++EX của tôi. Tôi đang sử dụng Raspberry Pi 4B chạy JMRI, một Arduino Uno hoặc Mega với hoặc là mạch động cơ DCC++EX hoặc là mạch động cơ Deek Robot (bản sao Arduino) và một Arduino Mega với một mạch cảm biến. Cơ sở chứa tất cả phân phối điện cho toàn bộ giá cùng với một công tắc bật tắt. Pi được cấp nguồn thông qua một bộ chuyển đổi buck sau đó cung cấp cho một bảng breakout USB-C. Bảng này sau đó được kết nối với một bảng breakout USB-C khác, rồi cấp nguồn cho Pi qua các chân GPIO. Giá sử dụng các thanh nhôm dài 120mm có kích thước 1". Các lỗ trên cùng đã được khoan để lắp vít ¼ -20. BOM: (Xin lưu ý rằng các liên kết Amazon là liên kết liên kết) | Số lượng | Mô tả | Liên kết | |---|---|---| | 4 | Vít đầu phẳng ¼ -20 | https://www.mcmaster.com/91253A542/ | | 4 | Vít đầu nút ¼ -20 | https://www.mcmaster.com/97763A267/ | | 32 | M3 Heat Set Inserts (có 8 cái cho mỗi thanh) | https://www.mcmaster.com/94459A130/ | | 16 | M3 x 6mm SHCS | https://www.mcmaster.com/90751A110/ | | 32 | M2 Heat Set Inserts | https://www.mcmaster.com/94459A110/ | | 32 | M2 x 4mm SHCS | https://www.mcmaster.com/91292A004/ | | 1 | MP1584EN DC-DC Buck Converter | https://amzn.to/3smEWL6 | | 2 | Bảng breakout USB-C | https://amzn.to/3qDLIvq | | 1 | Jack hình trụ 2.1mm | https://amzn.to/3KO74Ny | | 1 | Công tắc Rocker SPST | https://amzn.to/3P5u655 | | 1 | Cáp USB-C đến USB-C dài 6in | https://amzn.to/3P2MAmK | | 2 | Cáp USB-A đến USB-C dài 6in | https://amzn.to/3qH53vO | Đối với các vít tay, tôi đã sử dụng <https://www.f3d.vn/3d-model/152559-che-tao-num-van-tay-thumb-screw-knob-don-gian
