Giá đỡ Hub USB/Thẻ nhớ gắn dưới bàn

Giới thiệu

Tui hay xài thẻ nhớ lắm, thẻ SD cho máy in 3D filament và USB cho máy in 3D resin, nên tui muốn có cách nào đó dễ dàng hơn để sắp xếp và thay đổi thẻ nhớ/USB và thẻ SD một cách nhanh chóng.

Linh kiện

x1 Hub USB 5in1

• Đây là cái hub tui mua, không phải link quảng cáo:
  • https://www.temu.com/8-in-1-usb-hubs-durable-hub-for-office-home-g-601099517480039.html
• Đây là cái gần giống nhất tui tìm được không phải của Temu, không chắc kích thước có giống không, không phải link quảng cáo:
  • https://www.walmart.com/ip/Waroomhouse-USB-Hub-5-in-1-Multifunctional-Driver-free-Universal-Wide-Compatibility-High-speed-Transmission-Portable-2-0-Splitter-SD-Card-TF-Card-Rea/1373901129

x3 Vít gỗ, loại #2, dài ½" đến 1" (12.7mm đến 25.4mm) để gắn cái đế này xuống dưới bàn và cố định hub

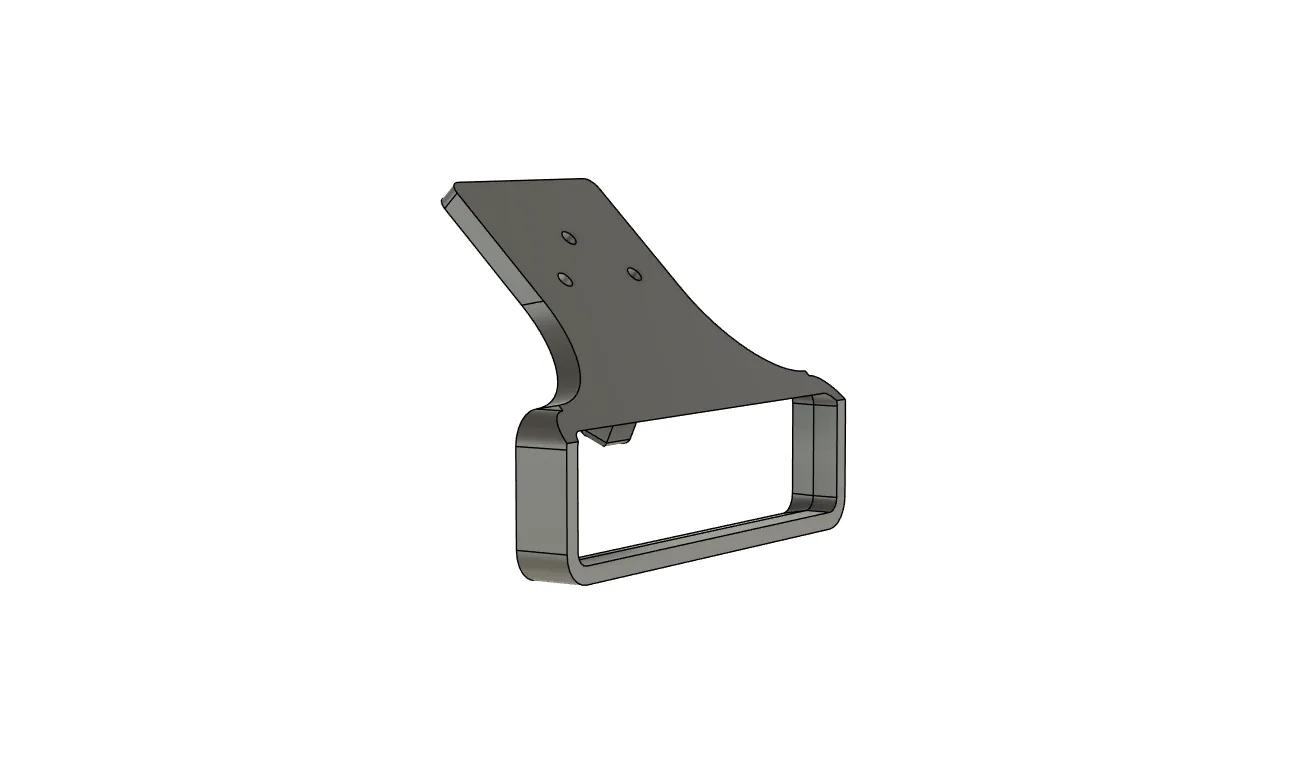

x1 MOUNT_BASE đây là cái để hub USB trượt vào, sao cho mặt trước của hub bằng với mặt trước của phần vát

x1 MOUNT_HOLDER cái này trượt từ phía sau đế vào để giữ hub cố định

x1 Dây cáp nối dài USB, tui dùng dây USB 2.0 dài 6.56" (2m) có sẵn

Lắp ráp

Dọn dẹp các chi tiết bằng máy khò nhiệt và dụng cụ doa lỗ để loại bỏ mấy cái sợi thừa và cạnh sắc có thể có, vì cái này gắn dưới bàn nên mình không muốn lỡ tay va phải nó lúc di chuyển.

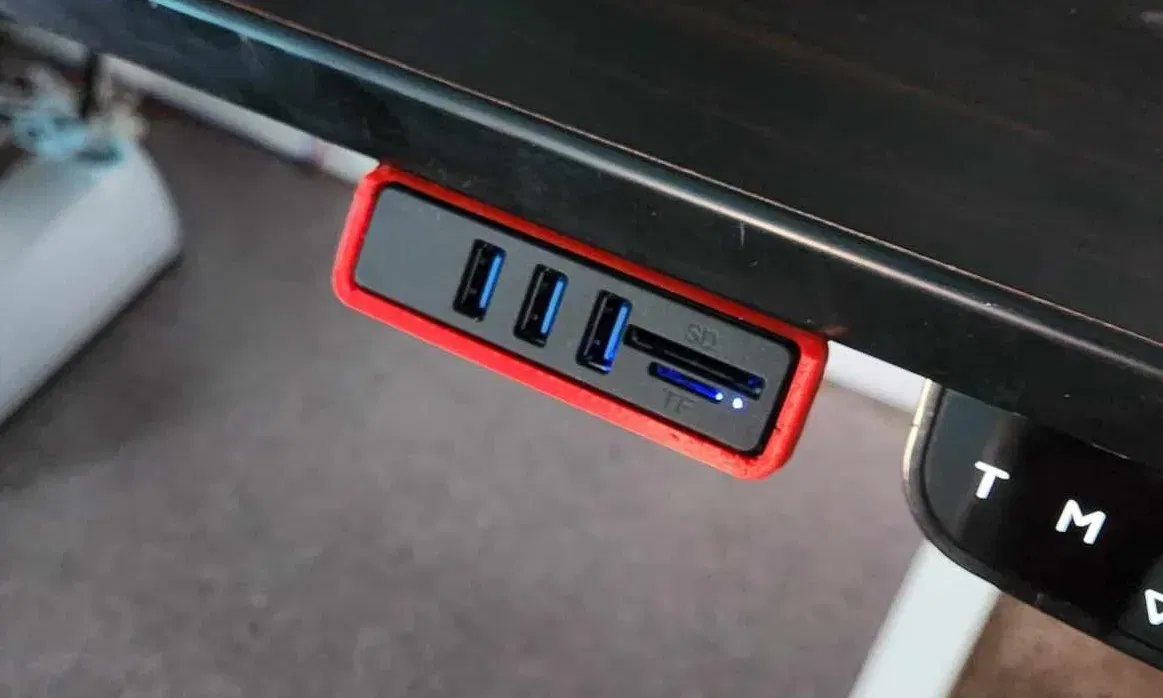

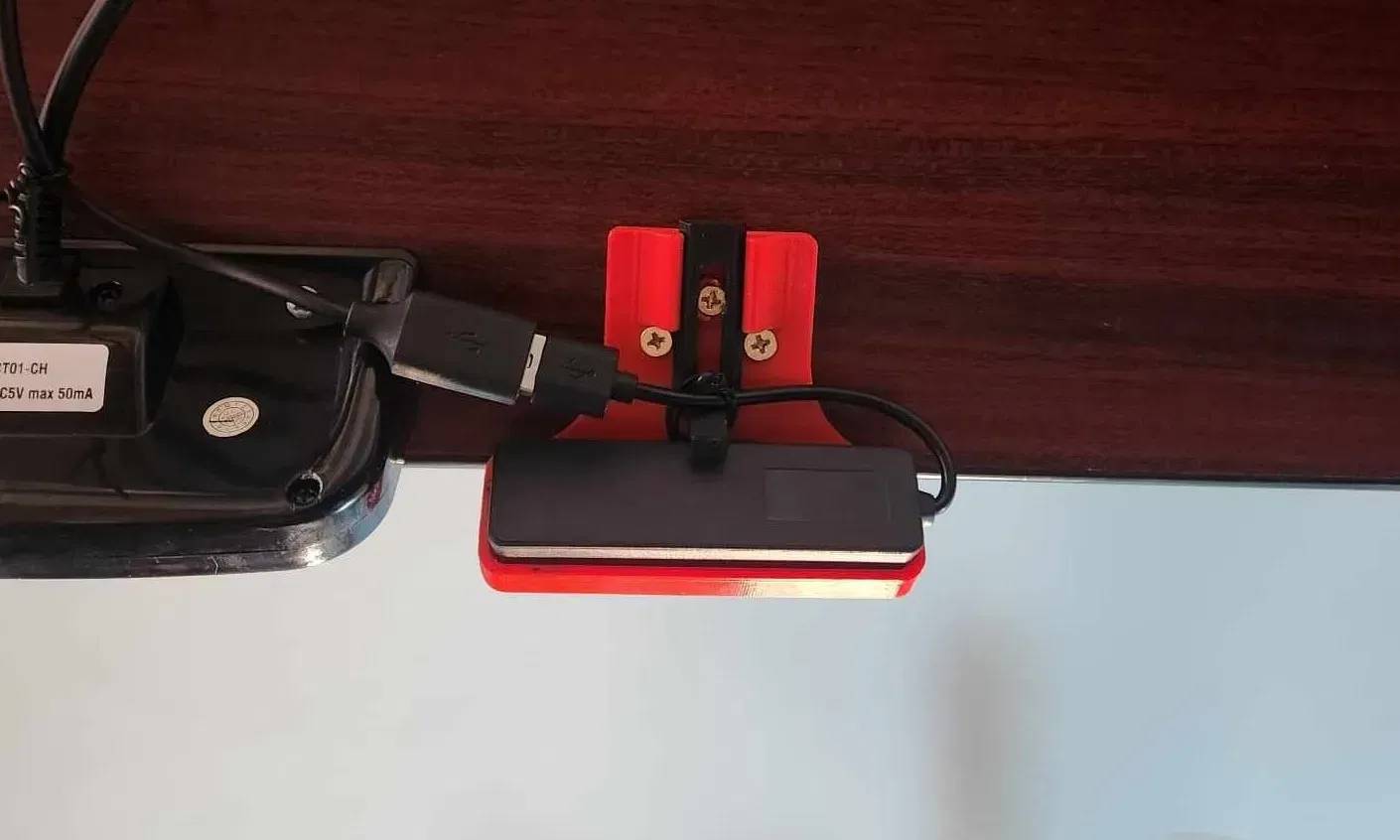

Đẩy hub vào MOUNT_BASE từ phía sau, sao cho mặt trước của hub bằng với mặt trước của phần vát, không bị lung lay nha, rồi trượt MOUNT_HOLDER vào vị trí theo rãnh đuôi én. Tùy thuộc vào độ dài vít gỗ bạn có, có thể bạn sẽ cần cắt bớt hoặc bỏ hẳn cái trụ tròn bên trong phần đuôi én. Khi đã cố định hub và holder vào đế chắc chắn, thì bắt một con vít vào lỗ ở giữa, canh chỉnh toàn bộ cái đế dưới bàn sao cho cái tấm đế nằm đúng vị trí bạn muốn, rồi siết chặt cho đến khi không còn lung lay nữa. Canh lại mặt trước của tấm đế và lặp lại quy trình với hai con vít còn lại. Gắn dây cáp nối dài USB vào là xong nha!
